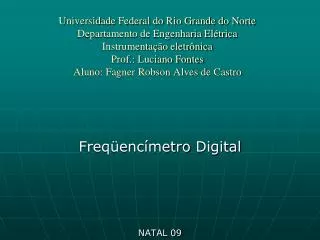

  1. Universidade Federal do Rio Grande do NorteDepartamento de Engenharia Elétrica Instrumentação eletrônicaProf.: Luciano FontesAluno: Fagner Robson Alves de Castro Freqüencímetro Digital NATAL 09

  2. Análise Técnica Pode-se dividir a montagem do circuito em 5 partes, são elas: - Memorização e exibição dos contadores - Contagem do sinal de entrada - Seleção da divisão utilizada para o sinal e divisores de freqüência - Máquina de estados - Relógio da máquina de estados.

  3. Observações gerais Este freqüencímetro digital tem a capacidade de medir a freqüência de um sinal de entrada desde que este sinal seja do tipo onda quadrada com tensão máxima de 5V e com o ponto mais baixo em 0V (vide ilustração abaixo). Dentro desses parâmetros é possível distinguir sinais com freqüências de 1 ciclo (1Hz) a 990000 ciclos (990KHz) exibidos em três mostradores de sete segmentos.

  4. Lendo os valores obtidos O primeiro mostrador (A), da esquerda para a direita, corresponde ao dígito mais significativo da contagem e o segundo (B) (posicionado ao centro) mostra o dígito menos significativo. No terceiro mostrador (C) é exibido a potência de dez na multiplicação dos valores exibidos nos outros dois mostradores de forma a lermos AB x 10C.

  5. Implementações • Fazer com que seja possível verificar freqüências de sinais senoidais e triangulares.

  6. Bibliografia • WIKIPÉDIA • TOBALDINI, R. G. Freqüencímetro Digital. 2006.
