关联 Process : DA . 产品开发

Rev.0. 关联 Process : DA . 产品开发. 本社图纸管理. 说明书 NO : DA02-M03 作成 部门 : 技术开发. AGENDA. 目录. 0. 制 / 改定履历 1. 顾客图面接收流程 2. 图纸的分类及接收形式 3. 图纸的管理 4. 接收 / 发放管理对帐 5. 设变时的图纸修改 6. A/S 品图面的使用 7. 旧图面废弃与保管. 0. 制定 / 改定内容. 点击附件下载 , 车种别、日期别管理. 1. 顾客图面接收流程. 地址 :211.180.40.242 用户名 :iljo

dale
Download Presentation

关联 Process : DA . 产品开发

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

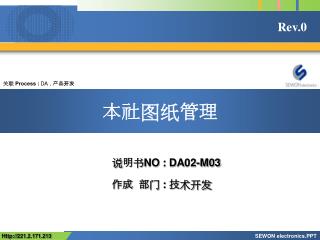

  1. Rev.0 关联Process :DA . 产品开发 本社图纸管理 说明书NO : DA02-M03 作成 部门 : 技术开发 Http://221.2.171.213

  2. AGENDA 目录 0. 制/改定履历 1. 顾客图面接收流程 2. 图纸的分类及接收形式 3. 图纸的管理 4. 接收/发放管理对帐 5. 设变时的图纸修改 6. A/S 品图面的使用 7. 旧图面废弃与保管

  3. 0. 制定/改定内容

  4. 点击附件下载,车种别、日期别管理 1. 顾客图面接收流程 地址:211.180.40.242 用户名:iljo 密码每三个月更换一次,现为:20090213

  5. 2.1图纸的分类及接收形式 1) EXCEL附件接收 2) AUTO_CAD附件接收

  6. 2.重点图 1.LAY-OUT图 2.2图纸的分类及接收形式 3.盒子图 4.线号图 ※图纸分为:原图,社内图和组立板图 新产品开发阶段会有社内图,针对单个品番的,可以用此确认套用量,可以准确的知道这个产品应该怎么做. ※原图又为分:LAY-OUT图,重点图,盒子图,线号图,品番式样表 (如图所示) 5.品番式样表

  7. 3.1图纸的管理 管理方法: 车种别-品名别-日期别 图面管理的管理对帐: 以每个车种为一个Excel表,里面进行品名别和日期别管理 接收一份图纸时要填写接收/发放对帐,LAY-OUT图/HSG图/重点图/线号表/品番表按照接收实际填写,接收到的填”○”,没接收就空着.适用改写号代表这份图纸适用什么阶段,适用的设变这里要填写差异及适用的设变内容.

  8. 3.2图纸的管理

  9. 车种 打印份数 图面担当 品名 打印 代表品番 发放日期 上份图纸收回日期 ECO NO 接收日期 技术部主任确认 韩国接收日 4.接收/发放管理对帐

  10. 5.设变时的图纸修改

  11. 改定号升级日期 改正内容 A/S品的品番 ECO NO 最终改定号 6.A/S品图面的使用 ▷A/S品图纸的查找 A/S品图纸就是指的我们存档的原图.做A/S品时根据品番和改定号找到对应的图纸. 在最终改正LIST表中可以看到这个品番最终的改定号, 根据改定号升级日期可是判断图纸的接收日期,在存档图纸中找到和这个日期最接近的一份图纸,ECO NO要一致. 车间使用完这份图纸以后要收回,并且按照原来的存放位置存放.

  12. 2 7. 旧图纸的废弃与保管 1 适用中图纸存放 A/S品图纸存放
