  1. PLANY i MAPY Krzysztof Iwaszko, dr

  2. Geodezja - Kartografia SKALA Krzysztof Iwaszko, dr

  3. GEODEZJA - lokalny układ współrzędnych PLANY X = N   Y = E dla małych obszarówprzyjmuje się, że Ziemiajest płaska i wykonuje sięplany - czyli sytuacjępokazuje się w zmniejszeniu„skali” na płaszczyźnie bez odwzorowaniakartograficznego skale 1:500 ÷ 1:20 000 lokalny układ współrzędnych prostokątnych płaskich Krzysztof Iwaszko, dr

  4. SKALE na mapach • SKALA- pomniejszenie przedstawianego obszaru i przedstawianych obiektów z uwzględnieniem wielkości rzeczywistych;- jest to stosunek odległości wyrażonej na mapie do jej terenowego odpowiednika;- najczęściej wyrażana jako iloraz 1/100 000 - skala ułamkowa postać 1:100 000 - skala liczbowa przeciwstawienia jedn. 1 cm - 1 km - skala mianowana • Skala odnosi się do odległości nie do powierzchni dana skala długości odpowiada kwadratowi powierzchni dla skali 1:100 000 redukcja powierzchni wynosi 1:10 000 000 000 lub też 1 cm² - 1 km² • Warunki te dotyczą (w pełni) tylko planów- odwzorowań płaskich powierzchni Krzysztof Iwaszko, dr

  5. SKALE na mapach • Skala główna mapy- stosunek wielkości Ziemi do wielkości globusa • Rodzaj przyjętego odwzorowania kartograficznego (dalej) i w konsekwencji różne zniekształcenia (max na brzegach arkusza mapy) odwzorowawcze i tam skale miejscowe; • Skale - klasyfikacja map: wielkoskalowe czyli zasadnicze od 1:500; 1:1 0001:2 000; i 1:5 000 do 1:10 000 ale wg innych autorów (kartografów) do 1:200 tys.; średnioskalowe - topograficzne od 1:10 000 przez 1:25 tys.; 1:50 tys.; 1:100 tys. i 1:200 tys. ale i 1:1 mln małoskalowe albo przeglądowe powyżej 1:300 000 (ale też - często 1:250 tys.) typowa to 1:1 mlnnajczęściej ogólnogeograficzne, przeglądowe, tematyczne Krzysztof Iwaszko, dr

  6. Podział map a skala i generalizacja Krzysztof Iwaszko, dr

  7. SKALE i PODZIAŁKI na mapach • Podziałki na mapach - graficzne przedstawienie odległości- podziałka prosta (liniowa)- podziałka transwersalna • przykład dla skali 1:5 000 1/10 max 1/50 podziału 1/100 max 1/500 podziału Krzysztof Iwaszko, dr

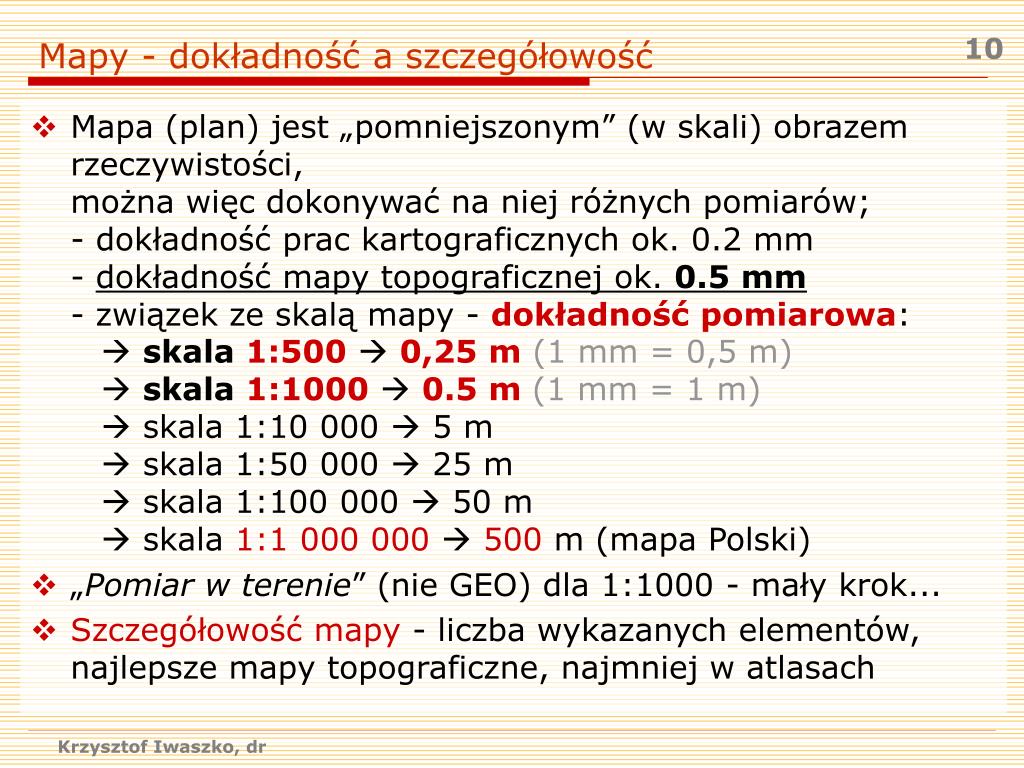

  8. Mapy - dokładność a szczegółowość • Mapa (plan) jest „pomniejszonym” (w skali) obrazem rzeczywistości, można więc dokonywać na niej różnych pomiarów; - dokładność prac kartograficznych ok. 0.2 mm- dokładność mapy topograficznej ok. 0.5 mm- związek ze skalą mapy - dokładność pomiarowa:  skala 1:500  0,25 m(1 mm = 0,5 m)  skala 1:1000  0.5 m (1 mm = 1 m)  skala 1:10 000  5 m  skala 1:50 000  25 m  skala 1:100 000  50 m  skala 1:1 000 000  500 m (mapa Polski) • „Pomiar w terenie” (nie GEO) dla 1:1000 - mały krok... • Szczegółowość mapy - liczba wykazanych elementów, najlepsze mapy topograficzne, najmniej w atlasach Krzysztof Iwaszko, dr

  9. Geodezja - Kartografia ZASADY odwzorowania Krzysztof Iwaszko, dr

  10. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  11. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

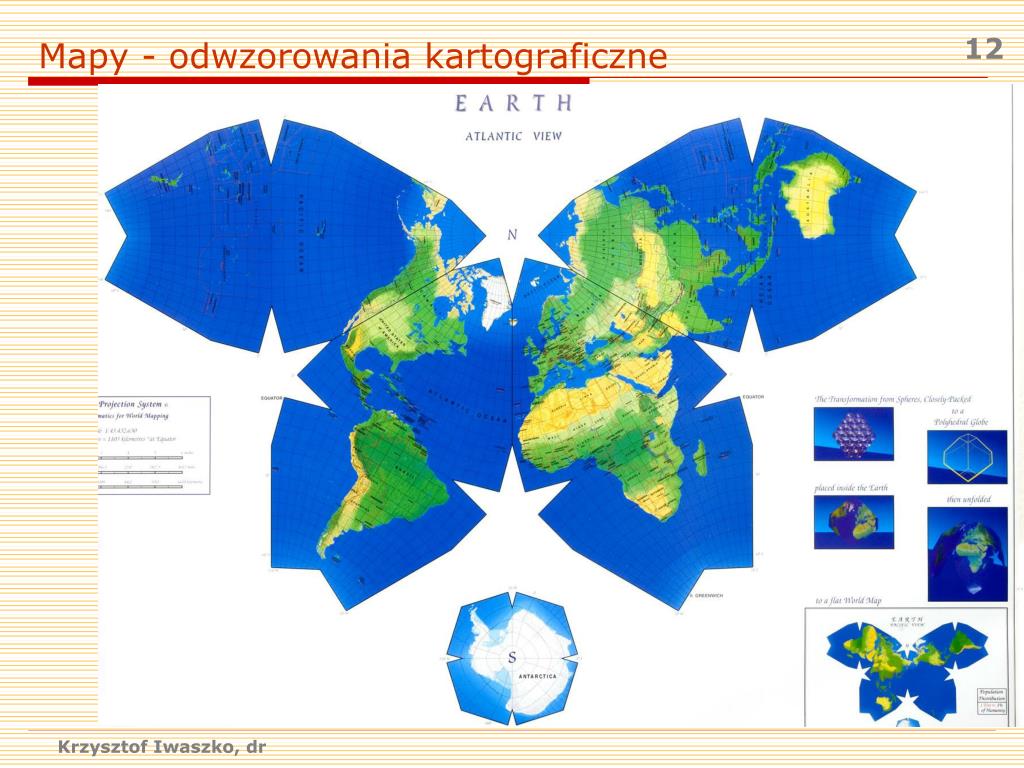

  12. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  13. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  14. Mapy - odwzorowania kartograficzne • Odwzorowanie stożkowe, biegunowe, sieczne i mapa Krzysztof Iwaszko, dr

  15. Mapy - odwzorowania kartograficzne • Odwzorowanie walcowe, równikowe, styczne i mapa Krzysztof Iwaszko, dr

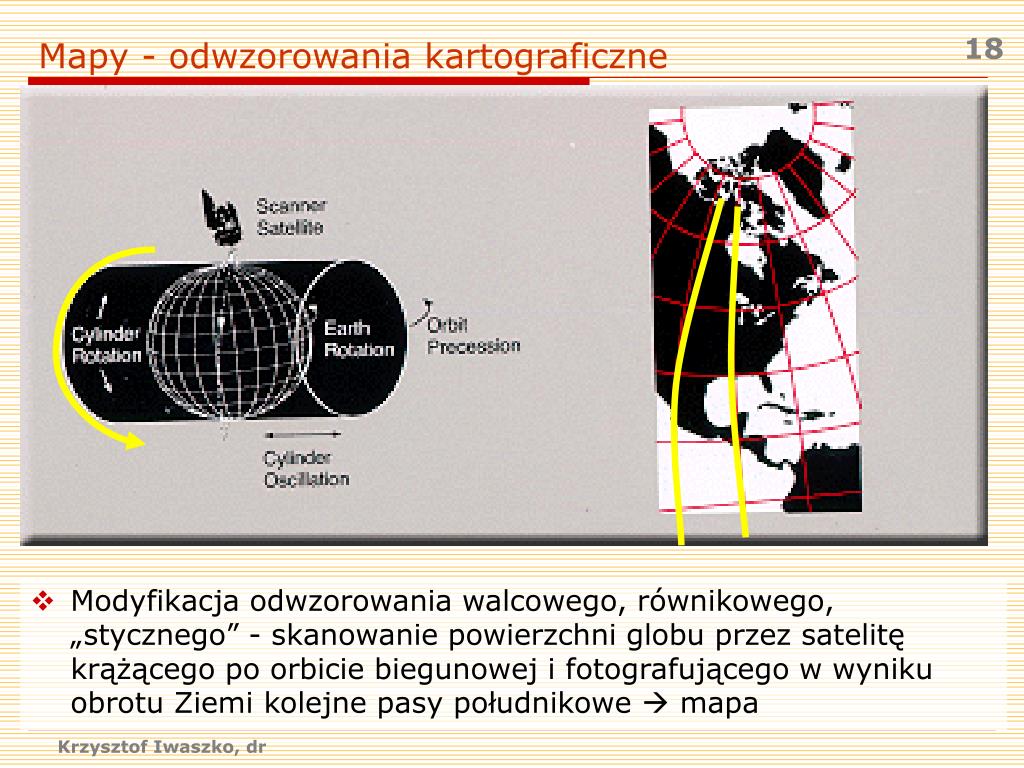

  16. Mapy - odwzorowania kartograficzne • Modyfikacja odwzorowania walcowego, równikowego, „stycznego” - skanowanie powierzchni globu przez satelitę krążącego po orbicie biegunowej i fotografującego w wyniku obrotu Ziemi kolejne pasy południkowe  mapa Krzysztof Iwaszko, dr

  17. Geodezja - Kartografia PRZYKŁADY odwzorowania Krzysztof Iwaszko, dr

  18. Geodezja - Kartografia STOŻKOWE (najbardziej popularne) Krzysztof Iwaszko, dr

  19. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  20. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

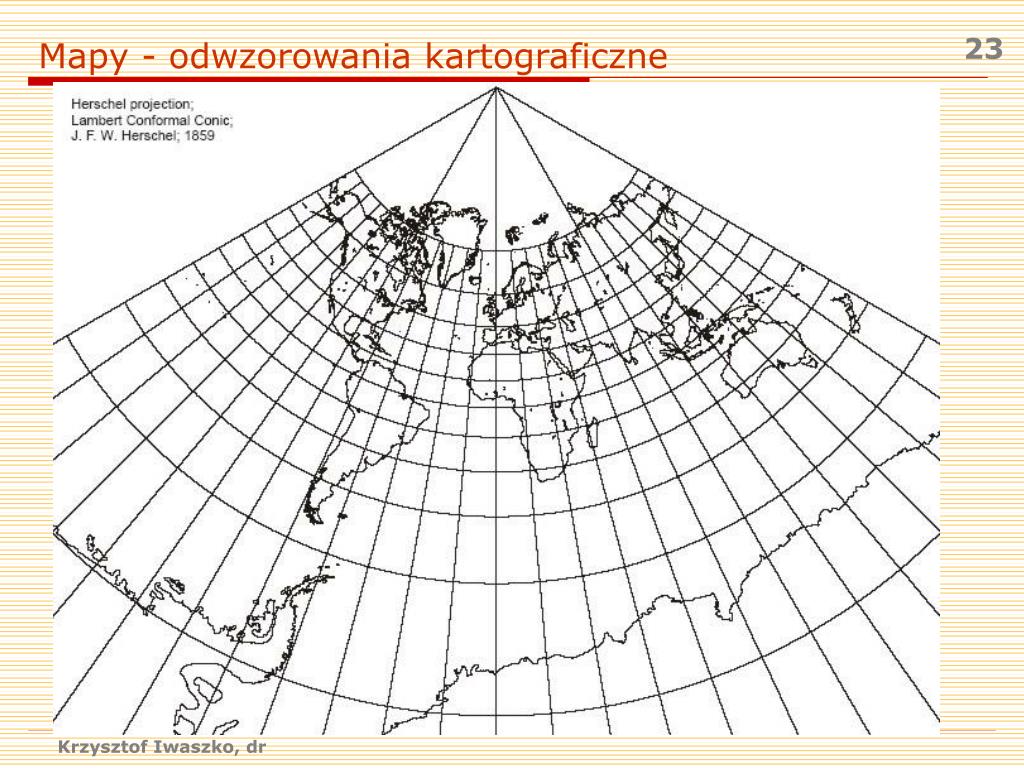

  21. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

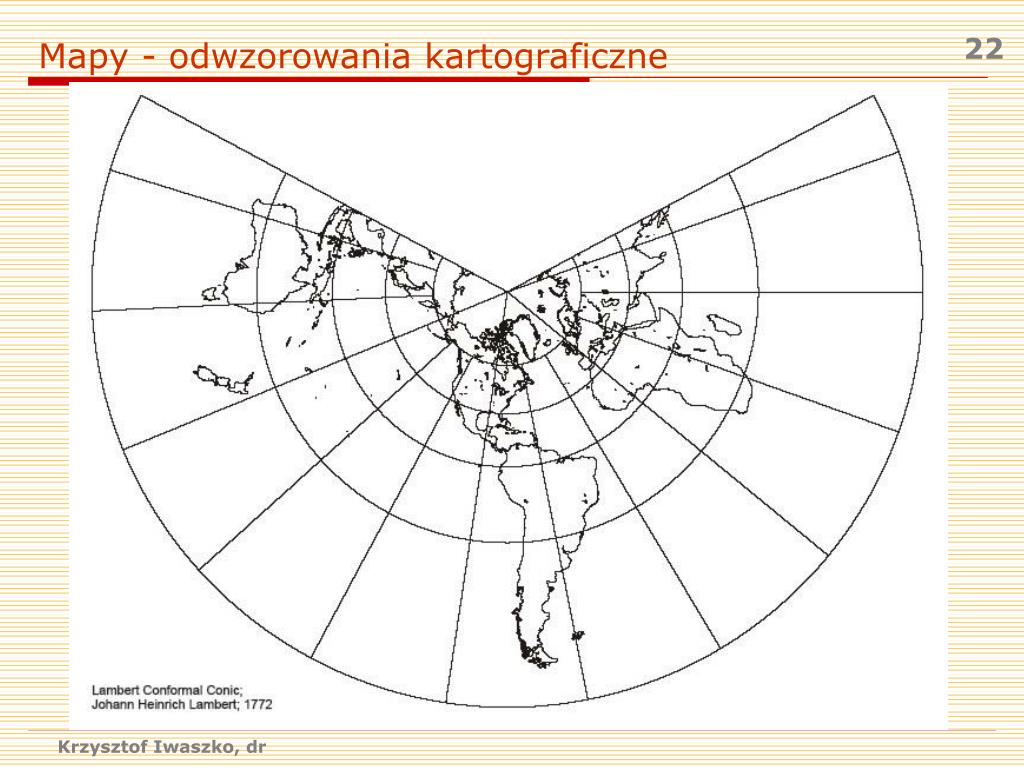

  22. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

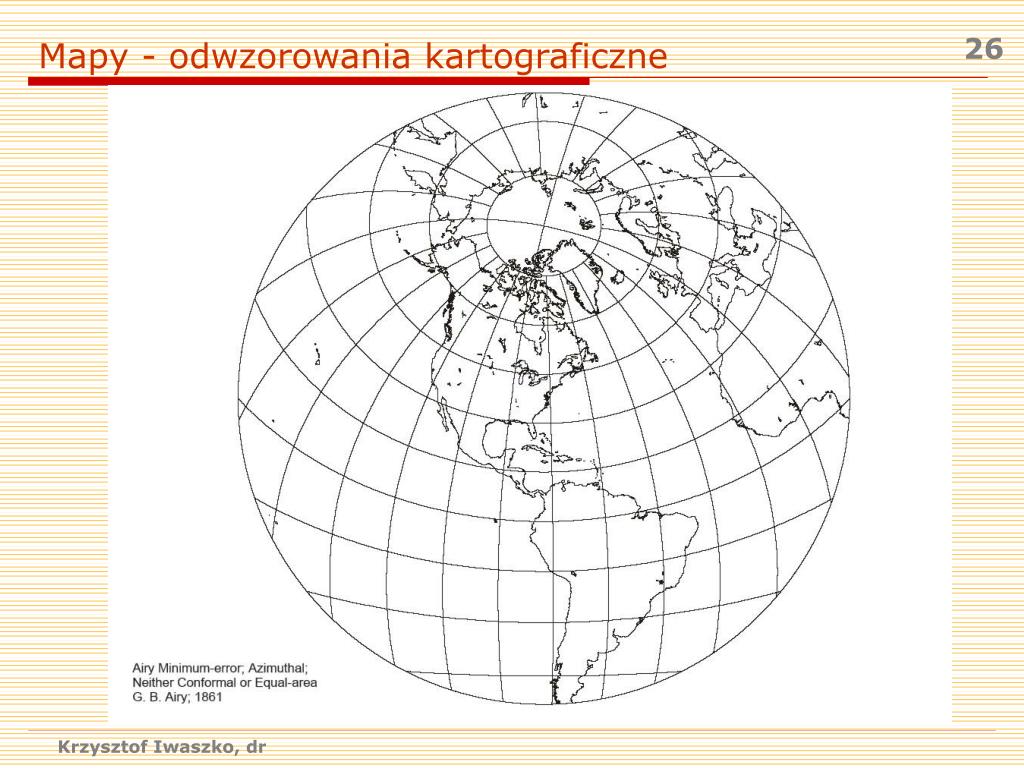

  23. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  24. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  25. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  26. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  27. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

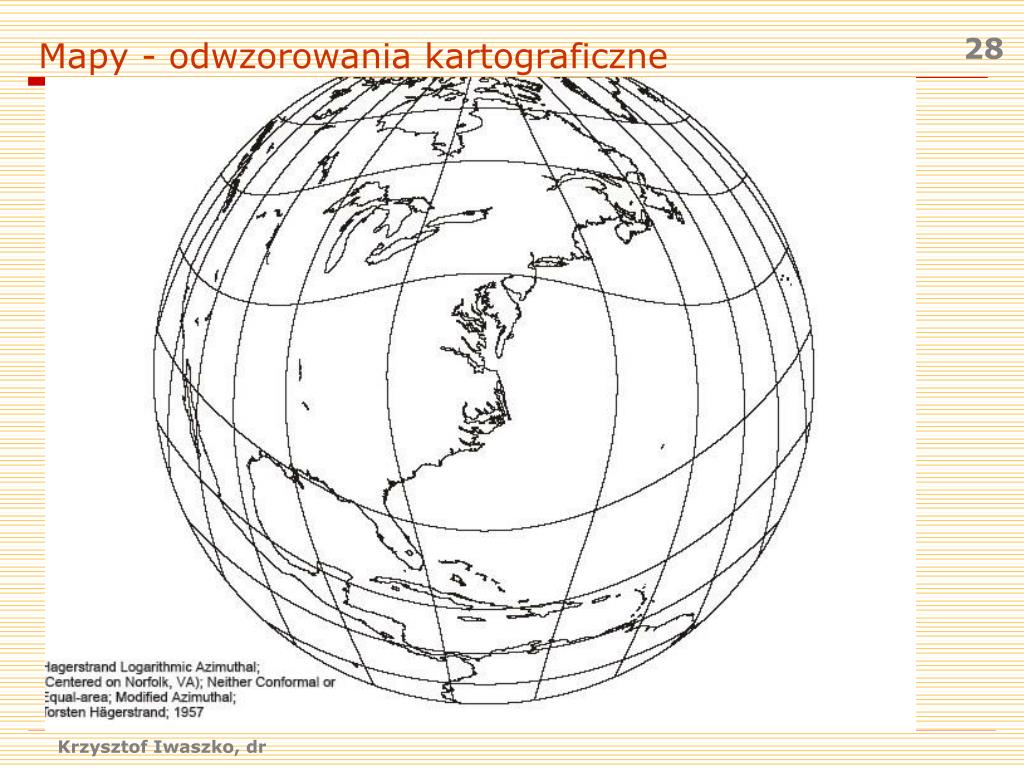

  28. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  29. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

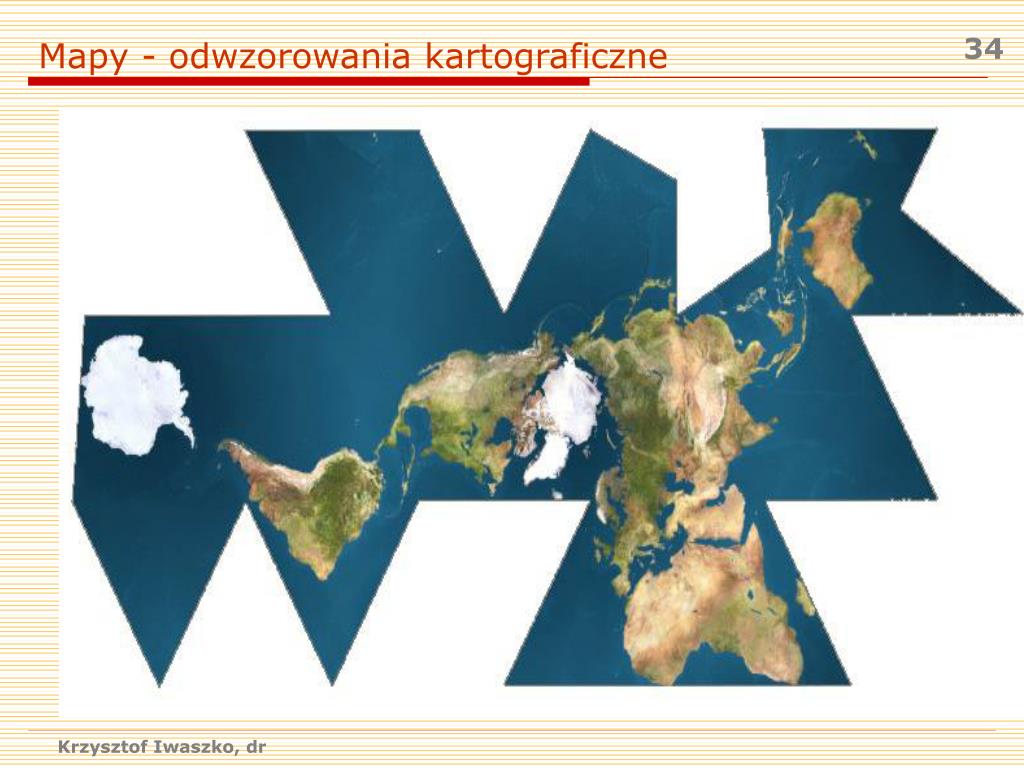

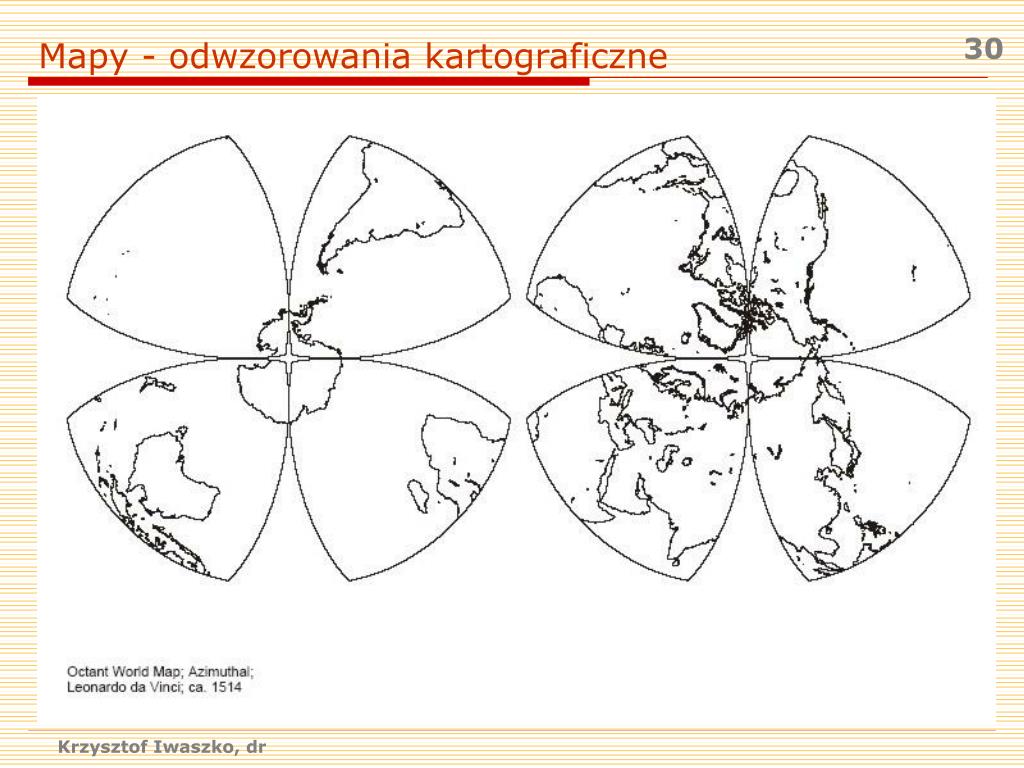

  30. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  31. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  32. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  33. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

  34. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

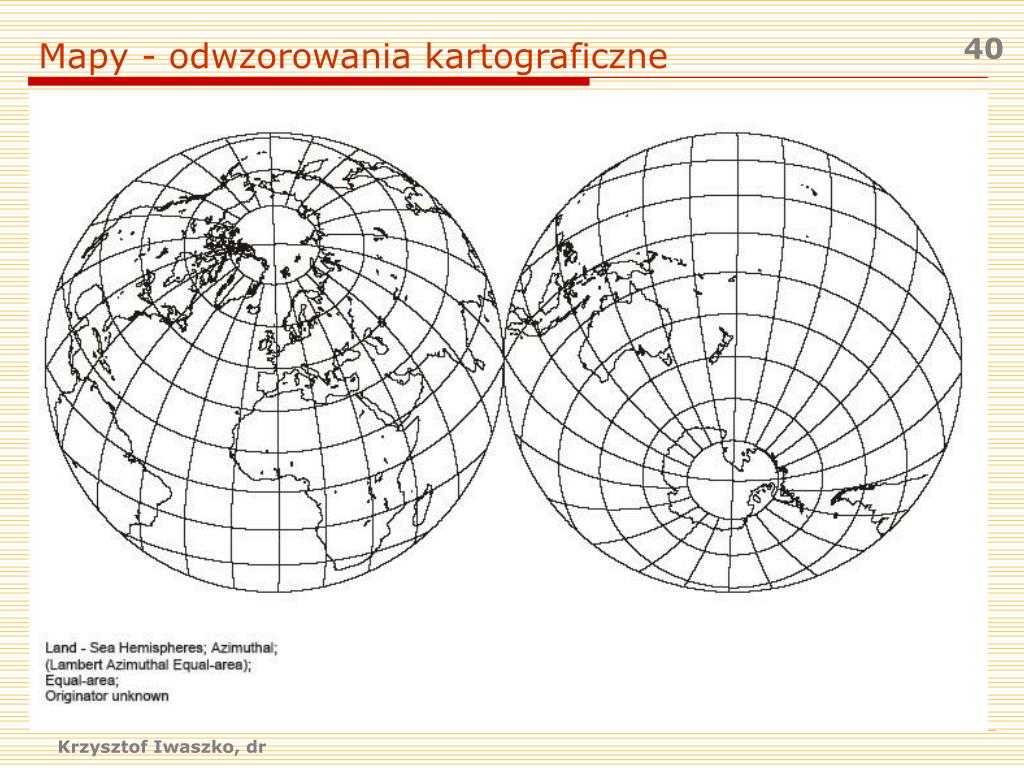

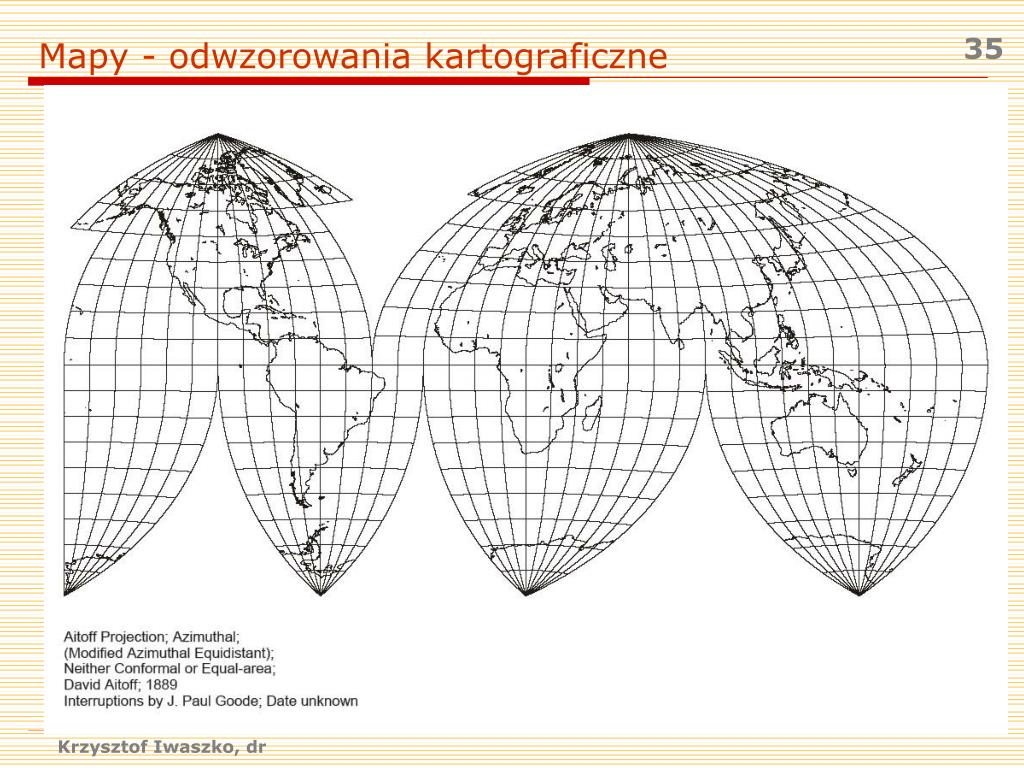

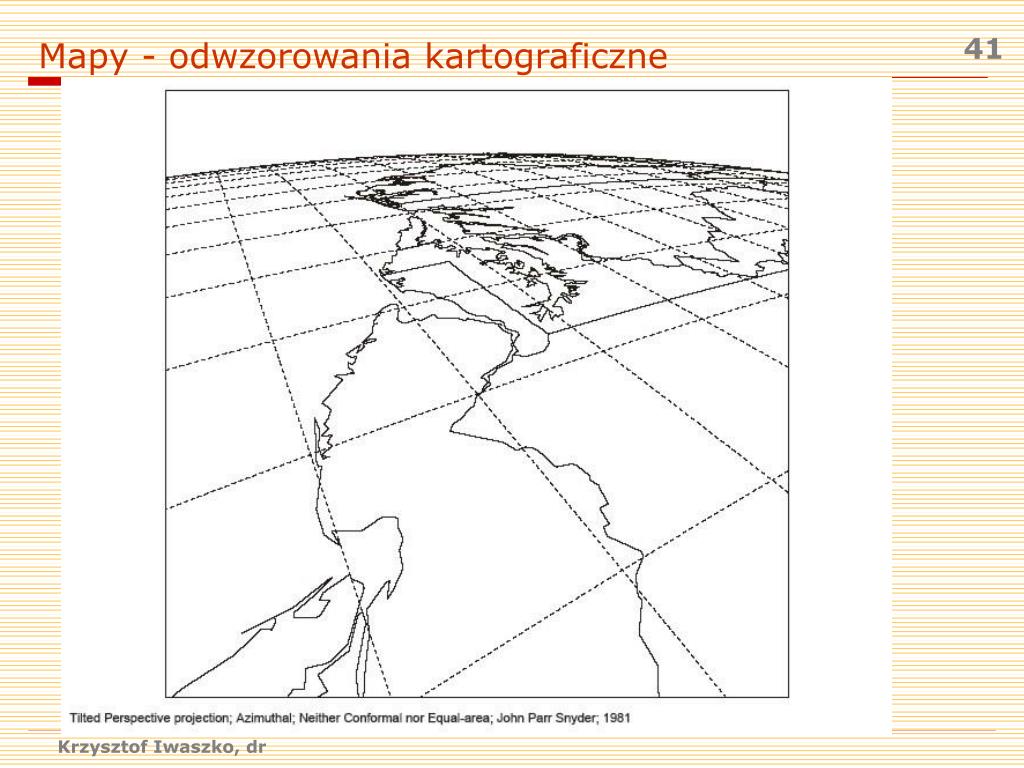

  35. Mapy - odwzorowania kartograficzne Krzysztof Iwaszko, dr

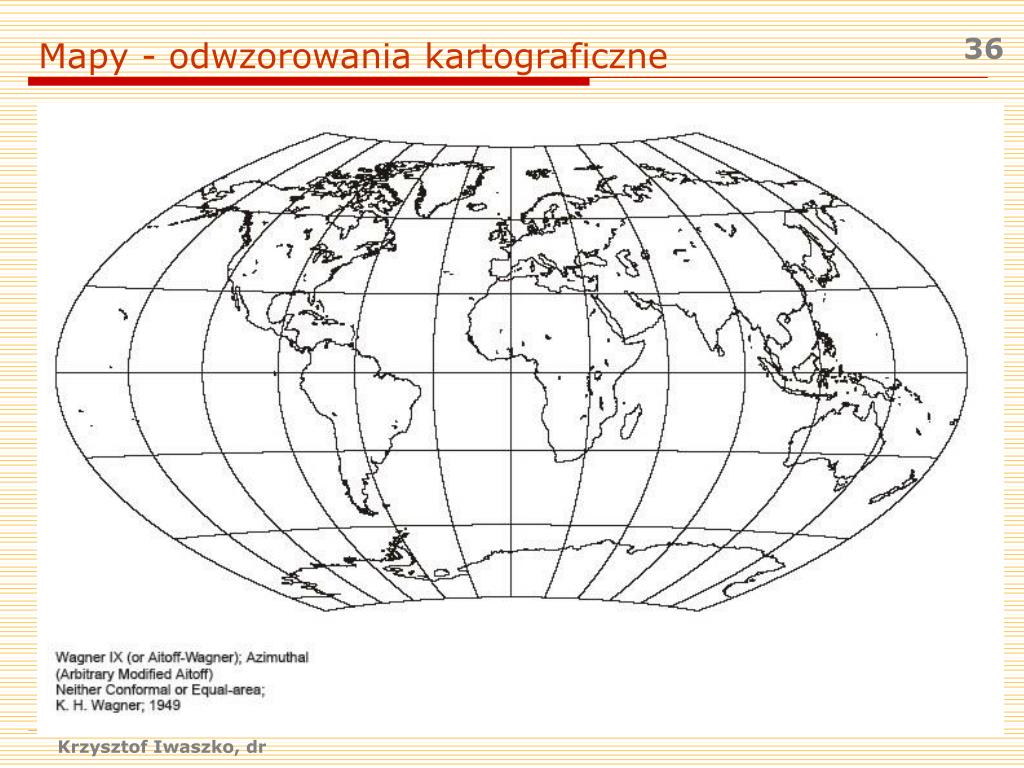

  36. Mapy - odwzorowania kartograficzne Rodzaje zniekształceń w odwzorowaniach kartograficznych:(wiernopolowość; wiernokątność i wiernoodległościowość) • Równopolowe - brak zniekształceń powierzchni na całej mapie - możliwość jej pomiaru;- ale zniekształcenia kształtu i odległości... Krzysztof Iwaszko, dr

  37. Mapy - odwzorowania kartograficzne • Równokątne - brak zniekształceń zależności kątowych czyli kształtu - możliwość ich porównywania- ale zniekształcenia kątów i odległości... Krzysztof Iwaszko, dr

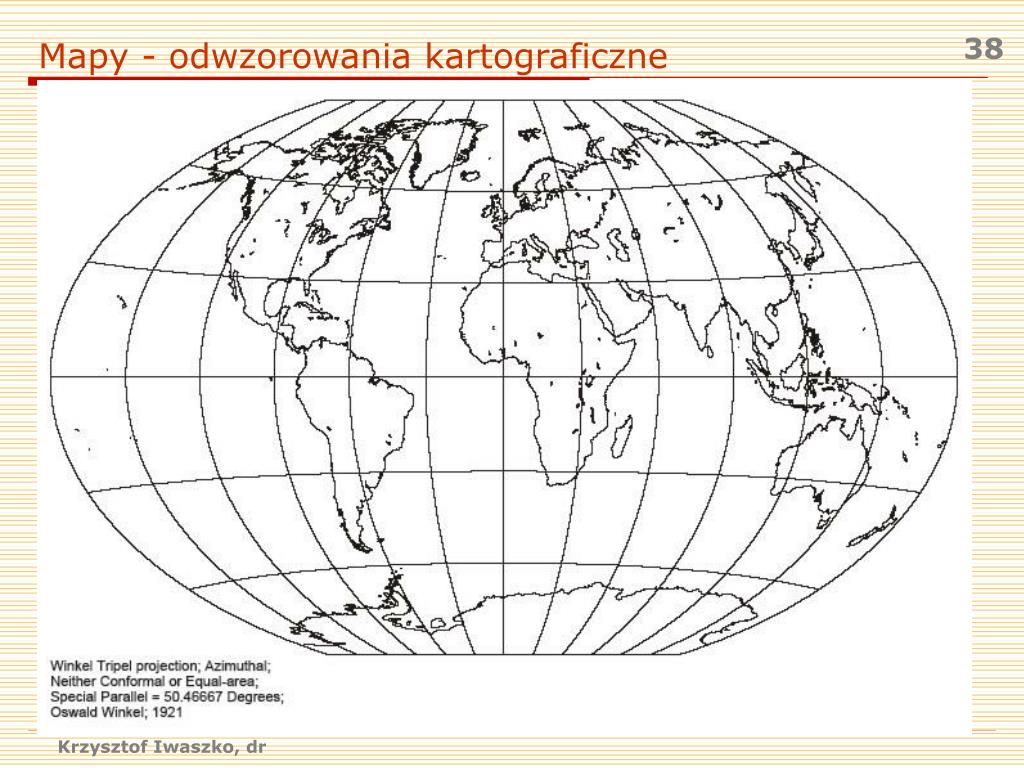

  38. Mapy - odwzorowania kartograficzne • Równoodległościowe - brak zniekształceń odległości pomiędzy punktami - możliwość ich pomiaru - jest tonajczęstsze dążenie- ale zniekształcenia kształtu i powierzchni...brak przykładuPODSUMOWANIE: • MAPA albo wiernopolowa albo wiernokątna albo wiernoodległościowa • Czyli nie ma i nie da się wydrukować mapy doskonałejale można w dużej skali pokazać ją na ekranie... (w kawałkach - oszukując na „przejściach”) Krzysztof Iwaszko, dr
