  1. BERANĚNÍ PILOT A ŠTĚTOVNIC … A JEJICH VYTAHOVÁNÍ

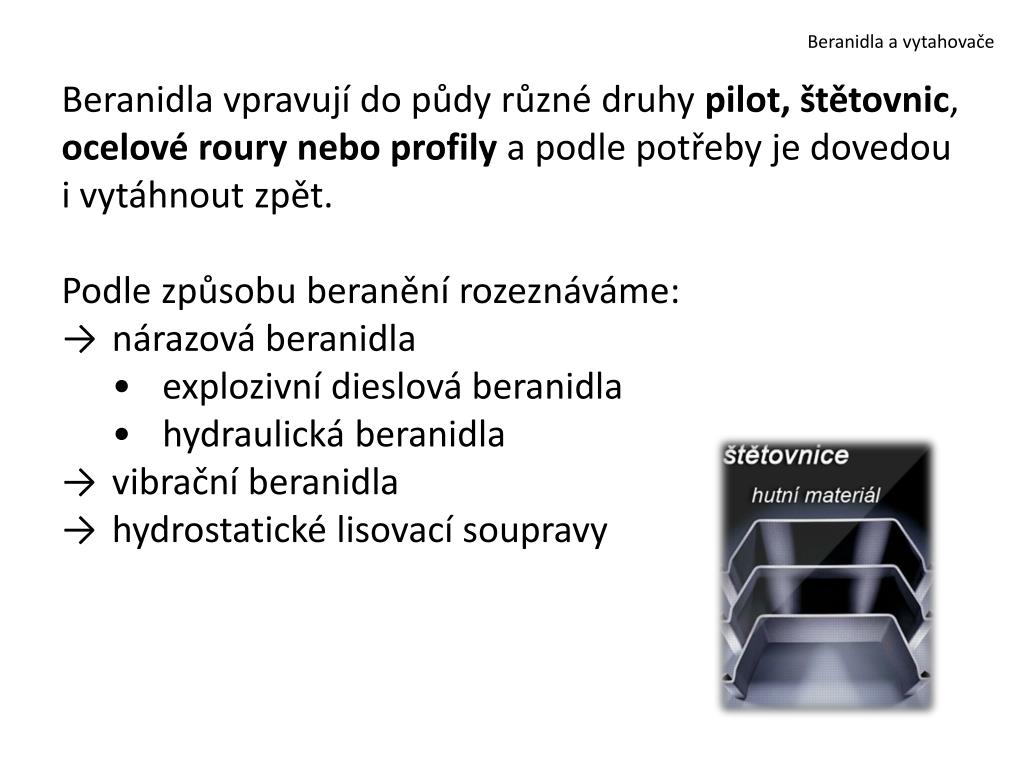

  2. Beranidla a vytahovače Beranidla vpravují do půdy různé druhy pilot, štětovnic, ocelové roury nebo profily a podle potřeby je dovedou i vytáhnout zpět. Podle způsobu beranění rozeznáváme: • nárazová beranidla • explozivní dieslová beranidla • hydraulická beranidla • vibrační beranidla • hydrostatické lisovací soupravy

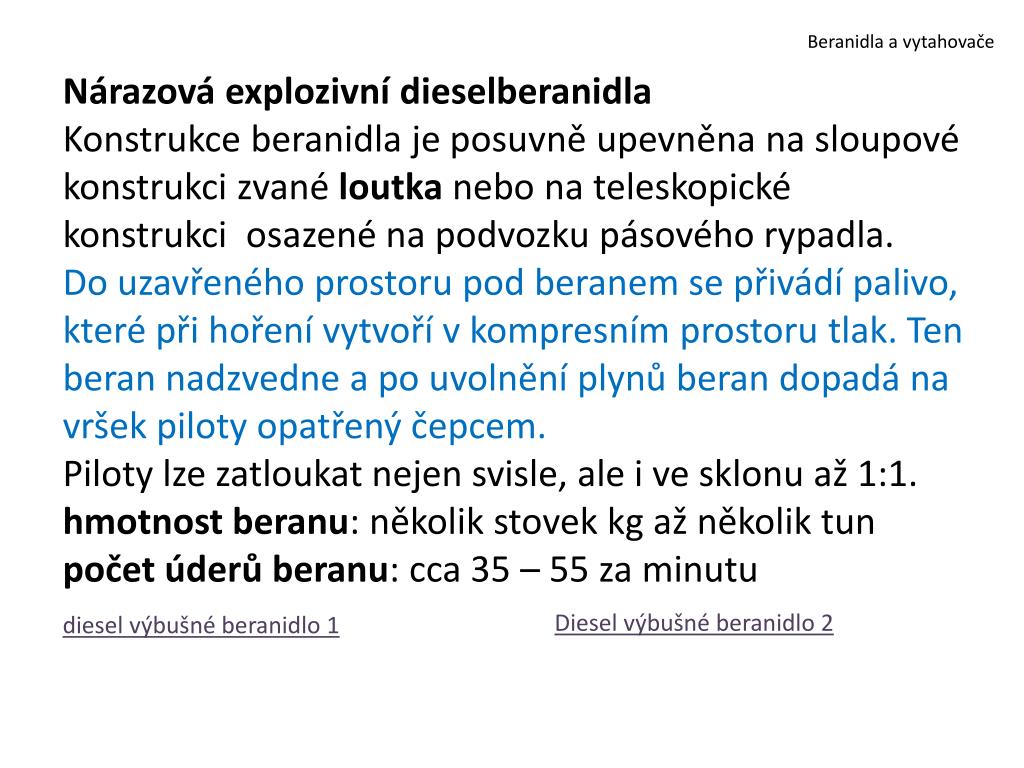

  3. Beranidla a vytahovače Nárazová explozivní dieselberanidla Konstrukce beranidla je posuvně upevněna na sloupové konstrukci zvané loutka nebo na teleskopické konstrukci osazené na podvozku pásového rypadla. Do uzavřeného prostoru pod beranem se přivádí palivo, které při hoření vytvoří v kompresním prostoru tlak. Ten beran nadzvedne a po uvolnění plynů beran dopadá na vršek piloty opatřený čepcem. Piloty lze zatloukat nejen svisle, ale i ve sklonu až 1:1. hmotnost beranu: několik stovek kg až několik tun počet úderů beranu: cca 35 – 55 za minutu diesel výbušné beranidlo 1 Diesel výbušné beranidlo 2

  4. Beranidla a vytahovače explozivní dieselberanidlo

  5. Beranidla a vytahovače Nárazová hydraulická beranidla Tlakový olej z hydrogenerátoru ovládá činnost pístu – beranu, který spodní částí naráží na čepec s pilotou. Počet i sílu úderů lze snadno regulovat. Z ekologického hlediska jsou přijatelnější než beranidla explozivní. - beran až 16 tun - 30 až 80 úderů/minutu video – hydraulické beranidlo

  6. Beranidla a vytahovače Beranidla vibrační Hlavní částí je excenter vytvářející vertikální kmity, které se přes upínací mechanismus přenášejí na zatloukaný (vytahovaný) prvek. Beranidlo je zavěšeno přes tlumič vibrace na výložníku rypadla. Tlaková energie oleje se využívá buď přímo z nosiče beranidla nebo z externího generátoru. Podle otáček dělíme vibrační beranidla na: - se střední frekvencí 1300 – 1700 ot./min - vysokofrekvenční 2000 – 2500 ot./min.

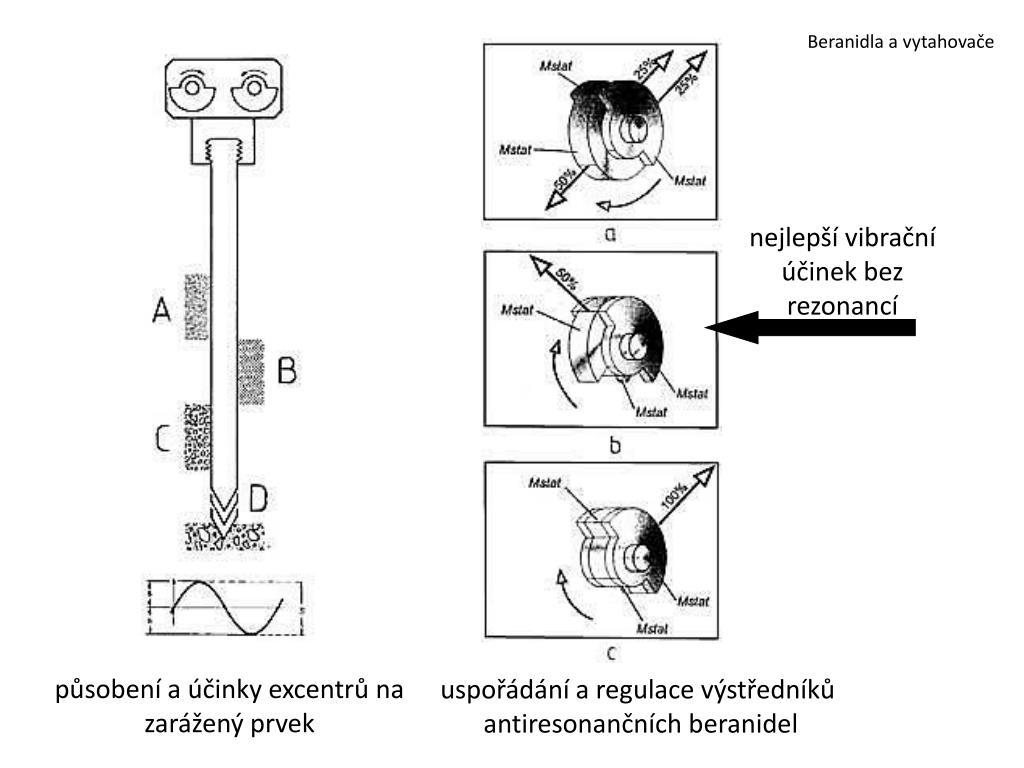

  7. Beranidla a vytahovače nejlepší vibrační účinek bez rezonancí působení a účinky excentrů na zarážený prvek uspořádání a regulace výstředníků antiresonančních beranidel

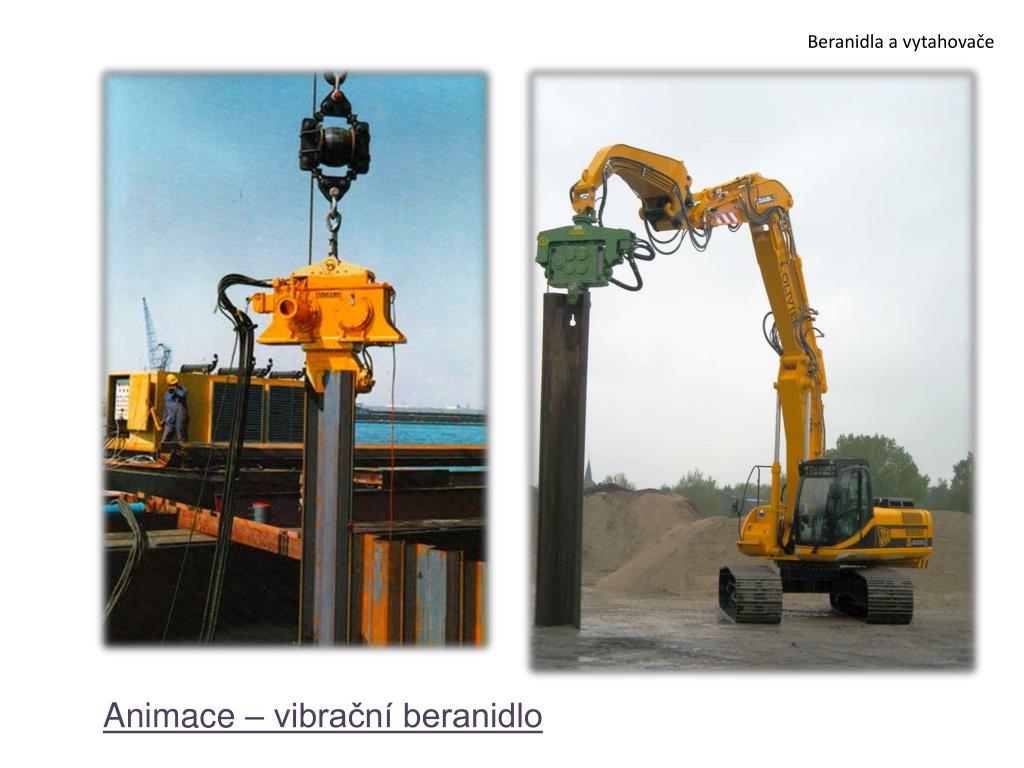

  8. Beranidla a vytahovače Animace – vibrační beranidlo

  9. Beranidla a vytahovače vibrační beranidlo

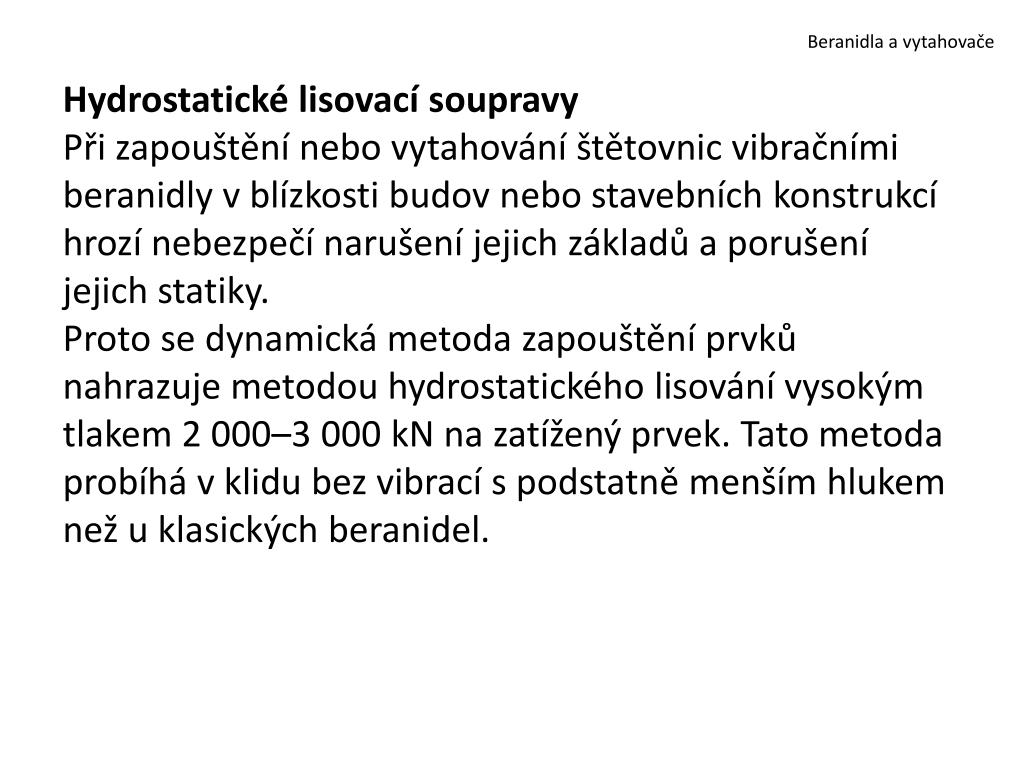

  10. Beranidla a vytahovače Hydrostatické lisovací soupravy Při zapouštění nebo vytahování štětovnic vibračními beranidly v blízkosti budov nebo stavebních konstrukcí hrozí nebezpečí narušení jejich základů a porušení jejich statiky. Proto se dynamická metoda zapouštění prvků nahrazuje metodou hydrostatického lisování vysokým tlakem 2 000–3 000 kN na zatížený prvek. Tato metoda probíhá v klidu bez vibrací s podstatně menším hlukem než u klasických beranidel.

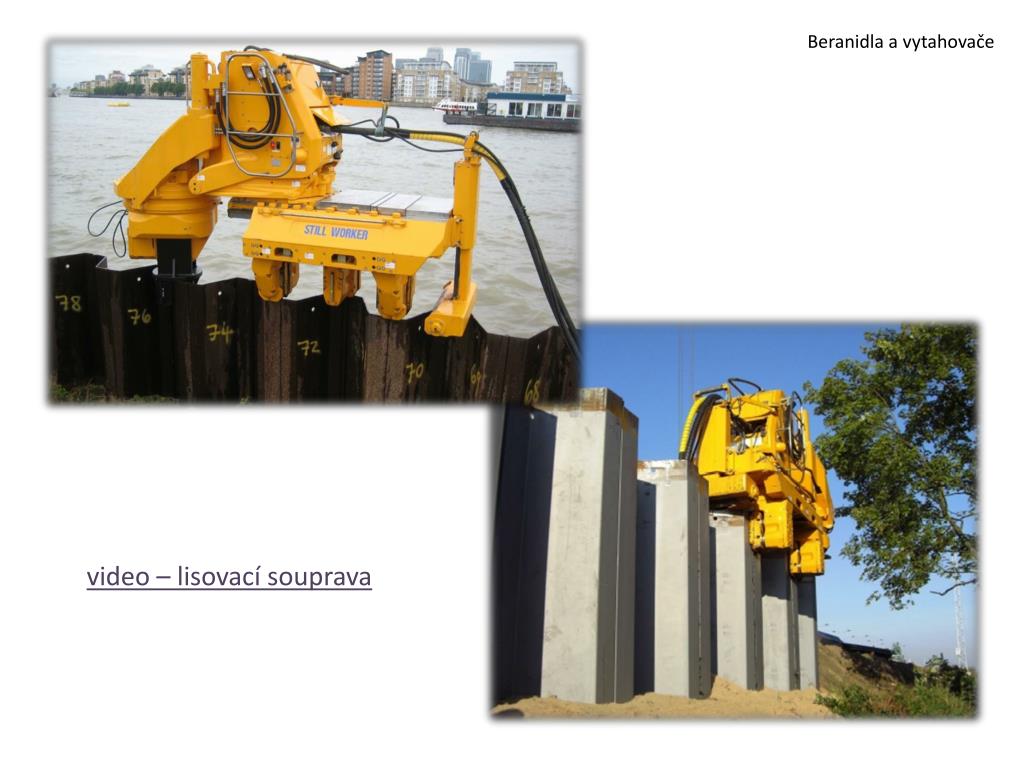

  11. Beranidla a vytahovače video – lisovací souprava
