liceo scientifico statale gaetano salvemini sorrento na

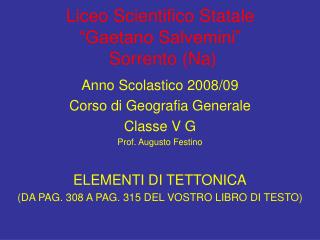

Liceo Scientifico Statale “Gaetano Salvemini” Sorrento (Na)

Anno Scolastico 2008/09

Corso di Geografia Generale

Classe V G

Prof. Augusto Festino

ELEMENTI DI TETTONICA

(DA PAG. 308 A PAG. 315 DEL VOSTRO LIBRO DI TESTO)

la deformazione delle rocce

La Deformazione delle Rocce

Le rocce, sottoposte a sforzi (generati da processi attivi all’interno della terra), possono deformarsi in maniera:

.Elastica (fragile)  Fratturazione

.Plastica  Piegamenti

.Elastoplastica  Condizioni intermedie

fattori che influenzano il tipo di deformazione in una roccia

Fattori che influenzano il tipo di deformazione in una roccia

1. Natura della roccia

2. Pressione litostatica (rocce sovrastanti)

3. Temperatura

4. Presenza di fluidi circolanti

5. Velocità dello sforzo applicato

A basse Pressioni e Temperature, le rocce tendono a deformarsi elasticamente, ad alte P e T tendono a deformarsi plasticamente

fattori che influenzano il tipo di deformazione in una roccia9
Fattori che influenzano il tipo di deformazione in una roccia

La variazione di questi fattori determina il formarsi di una faglia o una piega

le faglie

Le Faglie

Per FAGLIA si intende una frattura nella roccia con spostamento relativo delle parti (a destra e a sinistra della frattura)

La superficie lungo cui si verifica il taglio è chiamata Piano di Faglia.L’entità dello spostamento è detta Rigetto.

Se il Piano di faglia è inclinato, i due blocchi si distinguono in Tetto (quello che guarda verso il basso) e Letto (quello che guarda verso l’alto)

Le faglie possono avere dimensioni molto diverse (da pochi centimetri ad alcuni kilometri)

Le faglie sono associate a deformazioni fragili che portano a rottura

faglia a piccola scala
Faglia a piccola scala

Fig. 10.2

Tom Bean

tipi di faglie

Tipi di Faglie

Faglia Diretta: Ha il Tetto ribassato rispetto al Letto e testimonia una distensione del tratto di crosta.

Faglia Inversa: Ha il Letto ribassato rispetto al Tetto e testimonia una compressione del tratto di crosta

Faglia Trascorrente: Ha il piano di rottura verticale ma il movimento delle parti è orizzontale (lungo il piano)

Faglia verticale: ha il piano di rottura verticale ed il movimento è verticale

classificazione delle faglie
Classificazione delle Faglie

Tetto

hanging wall

Letto

footwall

cross section

classificazione delle faglie14
Classificazione delle Faglie

Tetto

hanging wall

Letto

footwall

cross section

faglie dirette normal fault
Faglie dirette (Normal Fault)

Tetto

hanging wall

Letto

footwall

cross section

faglie inverse reverse fault
Faglie Inverse (Reverse Fault)

Tetto

hanging wall

Letto

footwall

cross section

faglie che generano sovrascorrimenti thrust fault
Faglie che generano sovrascorrimenti(Thrust Fault)

Le Thrust faults sono faglie inverse a basso angolo

Tetto

hanging wall

Letto

footwall

cross section

slide21

Faglia Trascorrente

Strike-slip Fault

Gudmundar E. Sigvaldason

Fig. 10.21

compressione
Compressione

Azione di forze uguali e opposte che agiscono l’una contro l’altra

Generano Faglie INVERSE

tensione distensione
Tensione (Distensione)

Azione di forze uguali e opposte che agiscono allontanandosi l’una dall’altra

Generano Faglie DIRETTE

fosse tettoniche

Fosse Tettoniche

Una associazione di faglie dirette costituita da due sistemi paralleli di faglie con interposta una parte di crosta ribassata, prende il nome di Graben o Fossa Tettonica

Più Graben paralleli possono essere separati da Pilastri Tettonici (Horst)

L’espressione morfologica di una Fossa Tettonica prende il nome di Rift Valley (Africa Orientale, Valle del Reno, Dorsali Oceaniche)

slide34

Fig. 10.26

NASA/TSADO/Tom Stack

le pieghe

Le Pieghe

Sono deformazioni continue che si verificano nelle rocce quando assumono un comportamento plastico (rocce tenere, ben stratificate, ad alta T)

Si dividono in:

Anticlinali: Hanno la convessità verso l’alto

Sinclinali: Hanno la convessità verso il basso

Ampiezza, raggio di curvatura e lunghezza delle pieghe possono essere molto variabili.

deformazione duttile plastica
Deformazione duttile (plastica)
  • La deformazione è permanente e non si annulla quando lo sforzo applicato viene rimosso
anticlinale
Anticlinale

Axial plane

Bill Evarts

Fig. 10.11

slide41

Pieghe a piccola scala

Fig. 10.1

Phil Dombrowski

sinclinale rovesciata
Sinclinale rovesciata

Fig. 10.13

Geological Survey of Israel

sovrascorrimenti e falde

Sovrascorrimenti e Falde

Spinte laterali nella crosta terrestre intense e prolungate, possono determinare rovesciamenti di pieghe e/o accavallamenti di faglie inverse. In tal caso si parla di Sovrascorrimento.

Se il sovrascorrimento interessa intere regioni (da decine a centinaia di kilometri), si parla di falde o coltri di ricoprimento, accavallate l’una sull’altra.

I terreni sovrascorsi sono detti alloctoni, quelli rimasti in sede sono detti autoctoni.

L’erosione può creare finestre o scogli tettonici (klippen)

french thrust wyoming
French Thrust, Wyoming

Mississippian

Limestone

Cretaceous Shale

Kurt N. Coonstenius
