HDTV mpeg2ts 実験について

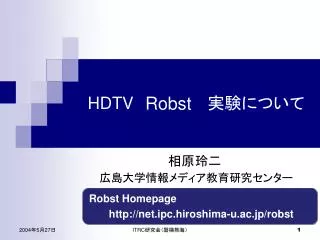

1. Robst Robst Homepage http://net.ipc.hiroshima-u.ac.jp/robst HDTV mpeg2ts 実験について 相原玲二 広島大学情報メディア教育研究センター ITRC研究会（磐梯熱海）

2. 実験の概要 • HDTV動画像をIPネットワークにて伝送する • HDTV動画像 • 20Mbps前後のMPEG2圧縮データ • IPネットワーク • IPv4 / IPv6, IPマルチキャスト / ユニキャスト • 一定のパケット損失は許容 • 必要機材 • 送信：HDV（IEEE1394）カメラ + PC • 受信：PC（ハードデコード / ソフトデコード） • 中継：PC（FEC、マルチキャスト / ユニキャスト） ITRC研究会（磐梯熱海）

3. 伝送システムの構成 受信ホスト 送信ホスト packet packet IPネットワーク 25～30Mbps FECのエンコードとデコードを行う ネットワークインターフェイスからIPパケットを送信/受信 MPEG2ストリームを取り込む MPEG2ストリームを出力する Linux PC Linux PC IP converter FEC codec FEC codec IP converter 映像/音声入力 映像/音声出力 IEEE1394 Interface MPEG2 Decoder Card LAN LAN MPEG2 TS 形式 アナログRGB 形式 パケット冗長化 IPパケットとMPEG2ストリームの変換を行う IP伝送 ITRC研究会（磐梯熱海）

4. HDTV MPEG2 over IPv6伝送システム FEC RTP/UDP/IP 受信ホスト 送信ホスト IP Network D-VHS HDTV MPEG2 TS 22.5Mbps ITRC研究会（磐梯熱海）

5. ITRC研究会（磐梯熱海）

6. MPEG2 over IPv6伝送システム • HDTVシステム • 1台のPC-UNIX上で送信または受信 • IPv4/IPv6, IPマルチキャスト対応 • エンコーダ • IEEE1394インターフェース（外部エンコーダ） • DVB-ASIインターフェース（外部エンコーダ） • デコーダ • Mediaglue MGHDB-3 （PCIカード） • DVB-ASIインターフェース（外部デコーダ） • IPインターフェース（VideoLANなどソフトデコーダ） • MPEG2トランスポートストリーム(TS)伝送 • FEC(Reed-Solomon符号)、パケットインターリーブ ITRC研究会（磐梯熱海）

7. MPEG2 over IPv6伝送システム （おまけ） • SDTVシステム • 1台のPC-UNIX上で送受信（同時）可能 • IPv4/IPv6, IPマルチキャスト対応 • エンコーダ/デコーダにはPCIカードを使用 • エンコーダ • Kfir MPEG2 Encoder • MPEX MPEG2 Encoder • デコーダ • Vela Cineview PCI Decoder Card • Optibase VideoPlex Xpress • MPEG2 TS伝送、FEC、パケットインターリーブ • DV (IEEE1394入出力) 伝送にも対応 ITRC研究会（磐梯熱海）

8. ソフトデコード VideoLANなど (Windows PC) 映像/音声出力 MPEG2 Decoder Card IP Encap LAN アナログRGB 形式 HDTV画像の高信頼大規模マルチキャスト技術の開発と評価 • アプリケーションゲートウェイとして動作 • 受信用ホストのデコーダ出力としてIPインターフェースをサポート Linux PC FEC codec IP converter LAN FEC有 / 無 マルチキャスト / ユニキャスト FEC有 / 無 マルチキャスト / ユニキャスト FEC有 FEC無 • FECを一度終端し、再度FECを付加して中継 • マルチキャスト通信のトンネリング • FECデコーダとして動作 ITRC研究会（磐梯熱海）

9. multicast unicast multicast multicast multicast HD stream without FEC HD stream with FEC アプリケーションゲートウェイを利用した大規模マルチキャストへの対応 HD Sender Lossy network Appl Gateway Unicast network Lossy network Appl Gateway Appl Gateway LAN LAN ITRC研究会（磐梯熱海）
