1. 电视新技术 世界首台换“脑”数字电视在数源问世 数源科技 毕卫星 数源Z5移动手持电脑MID

2. 电视新技术 • 数源新技术 • 新技术与新媒体 • HDTV技术 • 地面数字电视广播 • 移动多媒体广播 • 卫星直播数字电视广播 • 有线电视数字化

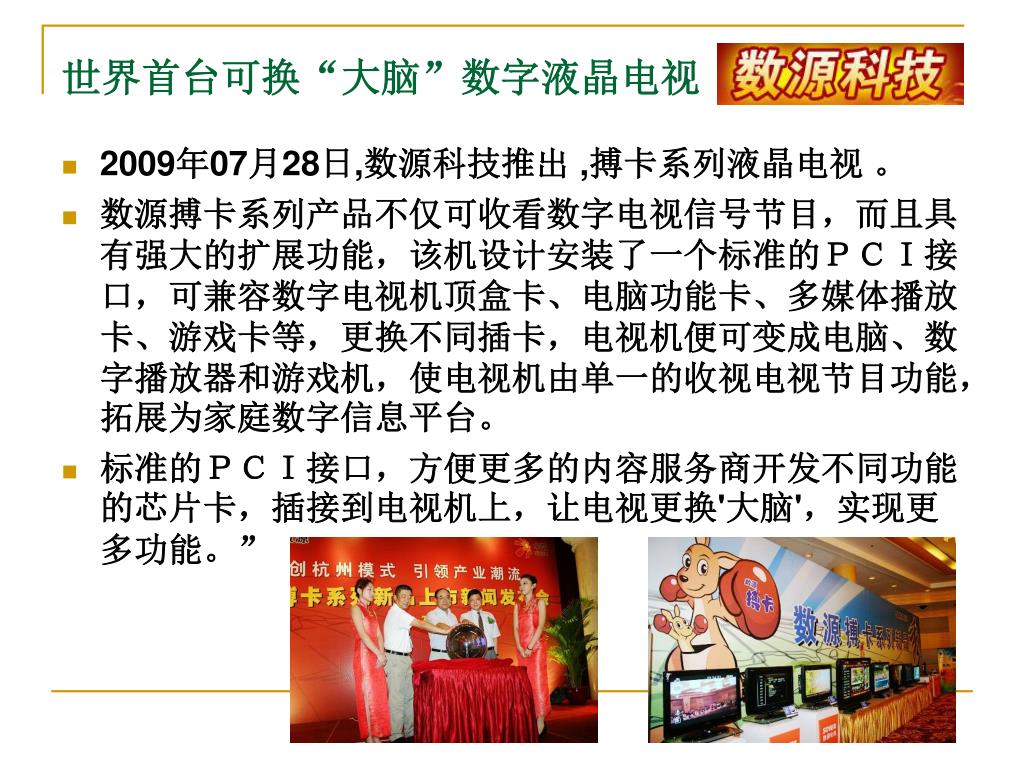

3. 世界首台可换“大脑”数字液晶电视 • 2009年07月28日,数源科技推出 ,搏卡系列液晶电视 。 • 数源搏卡系列产品不仅可收看数字电视信号节目，而且具有强大的扩展功能，该机设计安装了一个标准的ＰＣＩ接口，可兼容数字电视机顶盒卡、电脑功能卡、多媒体播放卡、游戏卡等，更换不同插卡，电视机便可变成电脑、数字播放器和游戏机，使电视机由单一的收视电视节目功能，拓展为家庭数字信息平台。 • 标准的ＰＣＩ接口，方便更多的内容服务商开发不同功能的芯片卡，插接到电视机上，让电视更换'大脑'，实现更多功能。”

4. 数源MID首开我国MID 3G移动终端行业应用先河 • 不久前，苹果在美国旧金山推出了新一代颠覆性产品Ipad，人们还沉浸在对新技术的惊叹中，2010年5月11日，数源科技股份有限公司研制的3G手持移动互联网终端设备MID产品在杭州发布上市。 • 此次MID行业应用推广暨数源MID Z5新品推介新闻发布会由数源科技股份有限公司、中国电信杭州分公司、英特尔（中国）有限公司三家企业联手召开，也是自MID产品问世以来，由运营商、产品研发制造企业、产品方案提供商三家企业战略合作，联合行业应用提供商，首次面向国内广大行业用户进行的一项大型推广活动。

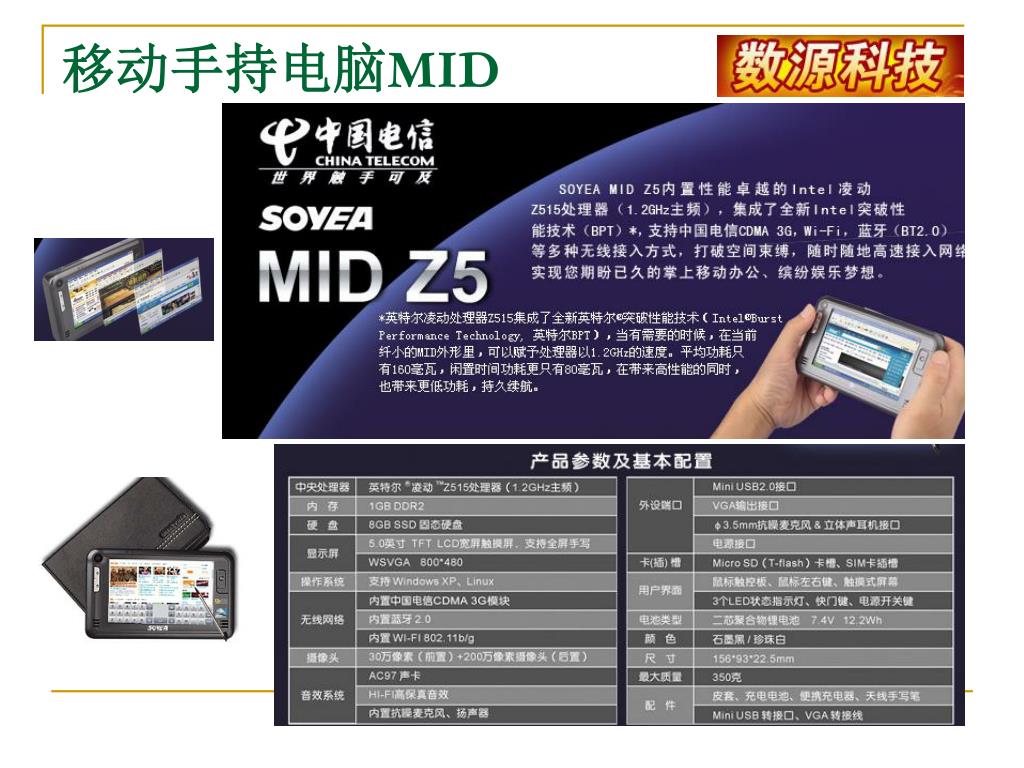

5. 移动手持电脑MID

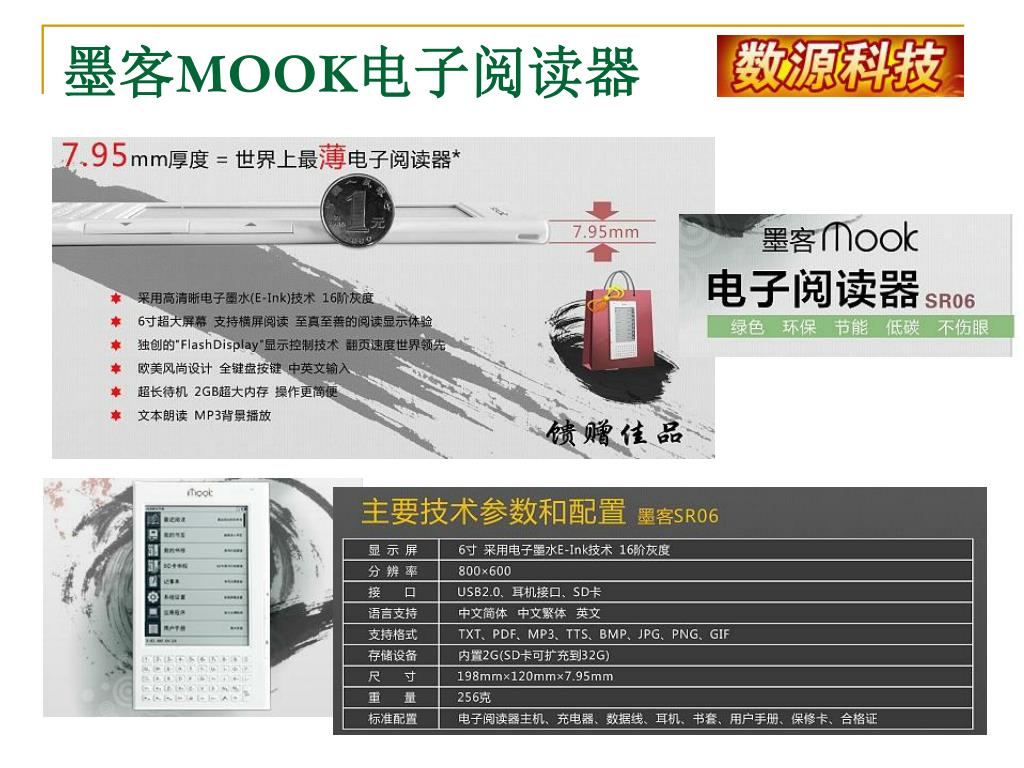

6. 墨客MOOK电子阅读器

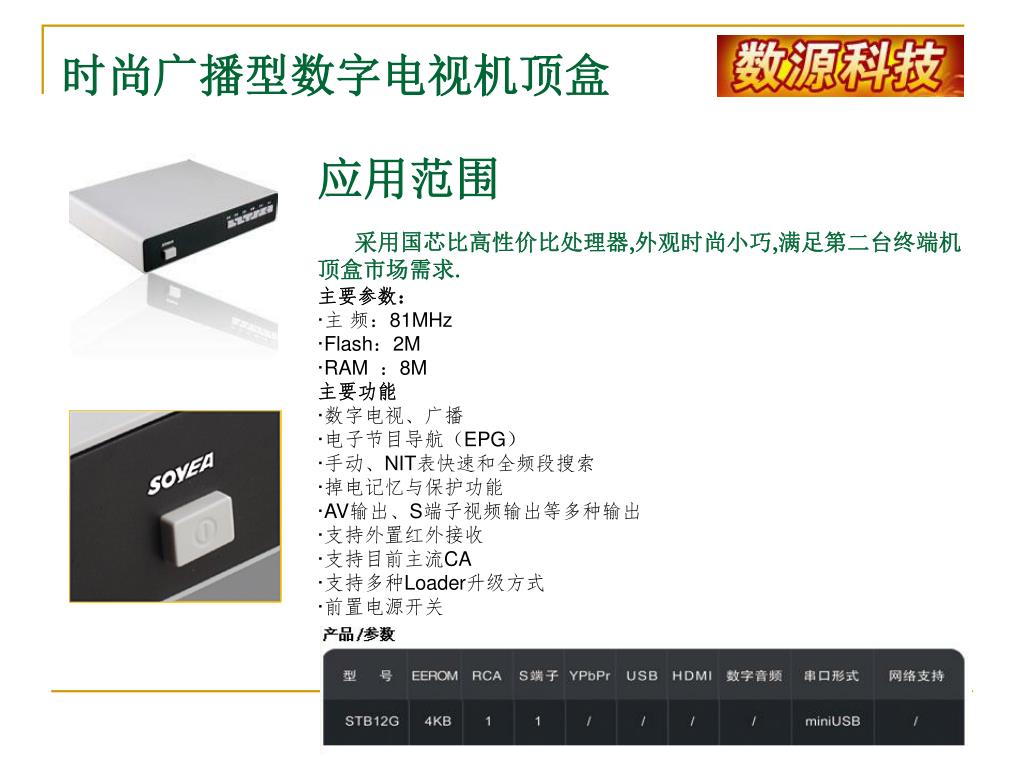

7. 时尚广播型数字电视机顶盒 应用范围 采用国芯比高性价比处理器,外观时尚小巧,满足第二台终端机顶盒市场需求.主要参数：·主 频：81MHz·Flash：2M·RAM  ：8M主要功能·数字电视、广播·电子节目导航（EPG）·手动、NIT表快速和全频段搜索·掉电记忆与保护功能·AV输出、S端子视频输出等多种输出·支持外置红外接收·支持目前主流CA·支持多种Loader升级方式·前置电源开关

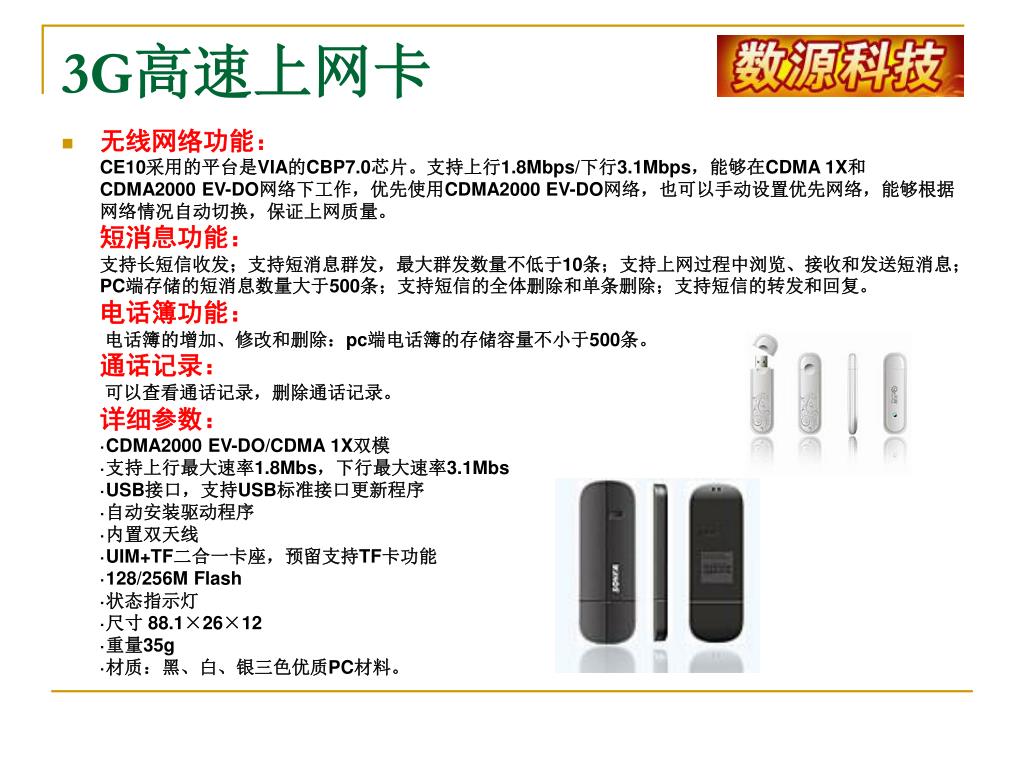

8. 3G高速上网卡 • 无线网络功能：CE10采用的平台是VIA的CBP7.0芯片。支持上行1.8Mbps/下行3.1Mbps，能够在CDMA 1X和CDMA2000 EV-DO网络下工作，优先使用CDMA2000 EV-DO网络，也可以手动设置优先网络，能够根据网络情况自动切换，保证上网质量。短消息功能：支持长短信收发；支持短消息群发，最大群发数量不低于10条；支持上网过程中浏览、接收和发送短消息；PC端存储的短消息数量大于500条；支持短信的全体删除和单条删除；支持短信的转发和回复。电话簿功能： 电话簿的增加、修改和删除：pc端电话簿的存储容量不小于500条。通话记录： 可以查看通话记录，删除通话记录。详细参数：·CDMA2000 EV-DO/CDMA 1X双模·支持上行最大速率1.8Mbs，下行最大速率3.1Mbs·USB接口，支持USB标准接口更新程序·自动安装驱动程序·内置双天线·UIM+TF二合一卡座，预留支持TF卡功能·128/256M Flash·状态指示灯·尺寸 88.1×26×12·重量35g·材质：黑、白、银三色优质PC材料。

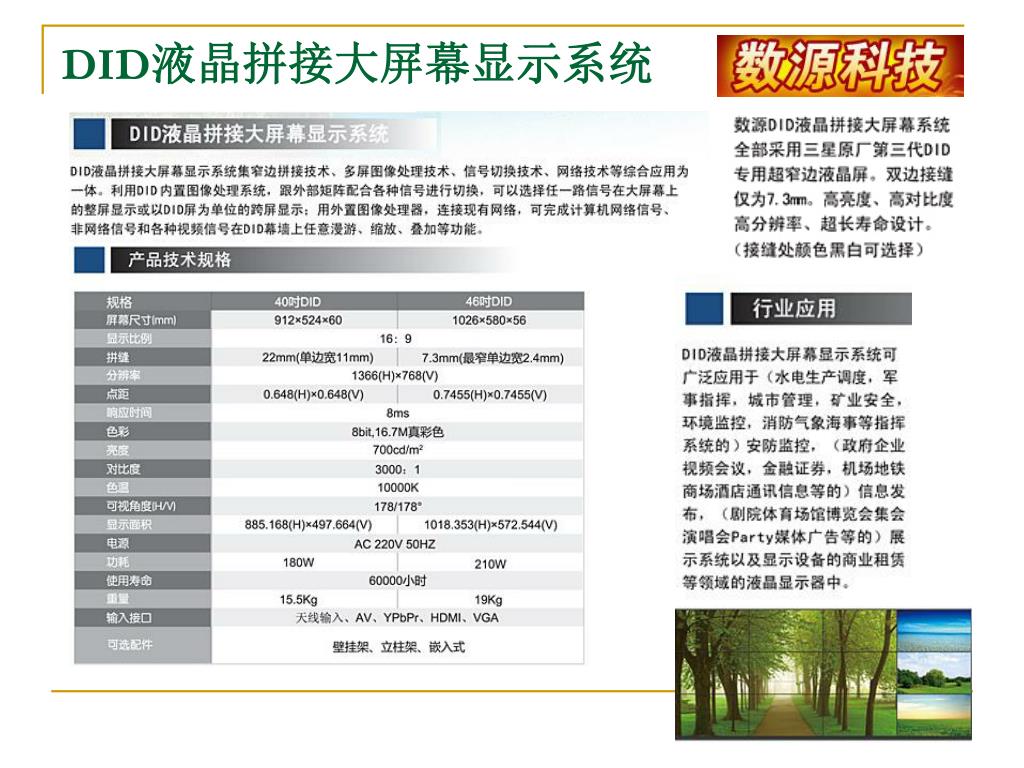

9. DID液晶拼接大屏幕显示系统

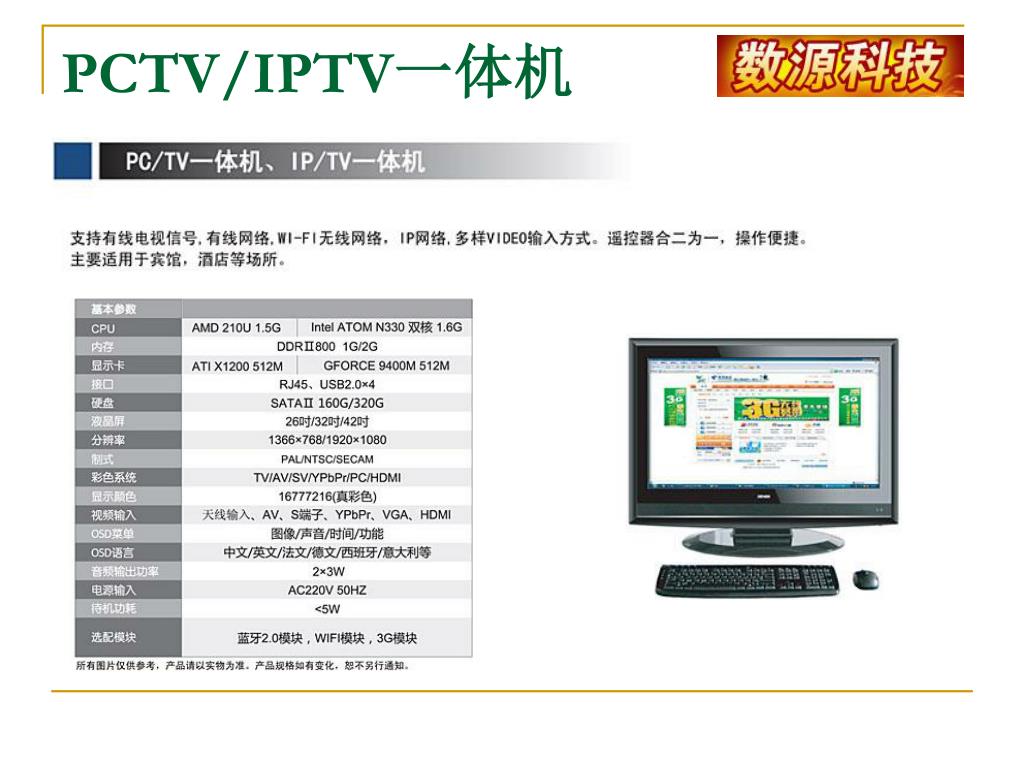

10. PCTV/IPTV一体机

11. 多媒体信息发布系统

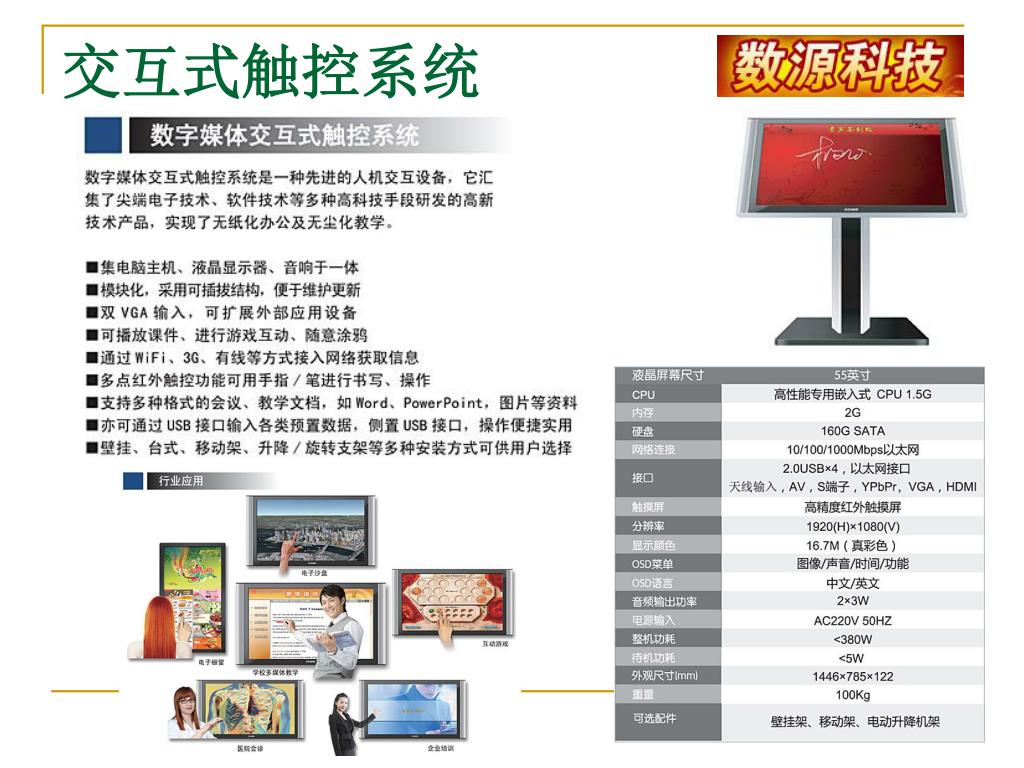

12. 交互式触控系统

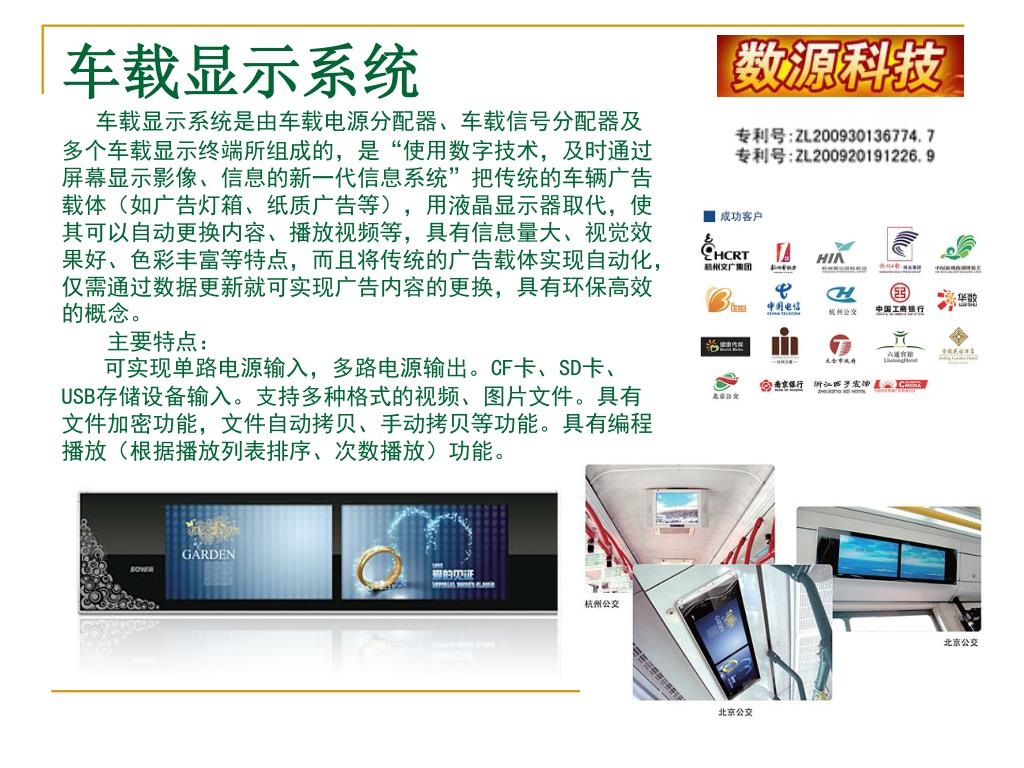

13. 车载显示系统 车载显示系统是由车载电源分配器、车载信号分配器及多个车载显示终端所组成的，是“使用数字技术，及时通过屏幕显示影像、信息的新一代信息系统”把传统的车辆广告载体（如广告灯箱、纸质广告等），用液晶显示器取代，使其可以自动更换内容、播放视频等，具有信息量大、视觉效果好、色彩丰富等特点，而且将传统的广告载体实现自动化，仅需通过数据更新就可实现广告内容的更换，具有环保高效的概念。 主要特点： 可实现单路电源输入，多路电源输出。CF卡、SD卡、USB存储设备输入。支持多种格式的视频、图片文件。具有文件加密功能，文件自动拷贝、手动拷贝等功能。具有编程播放（根据播放列表排序、次数播放）功能。

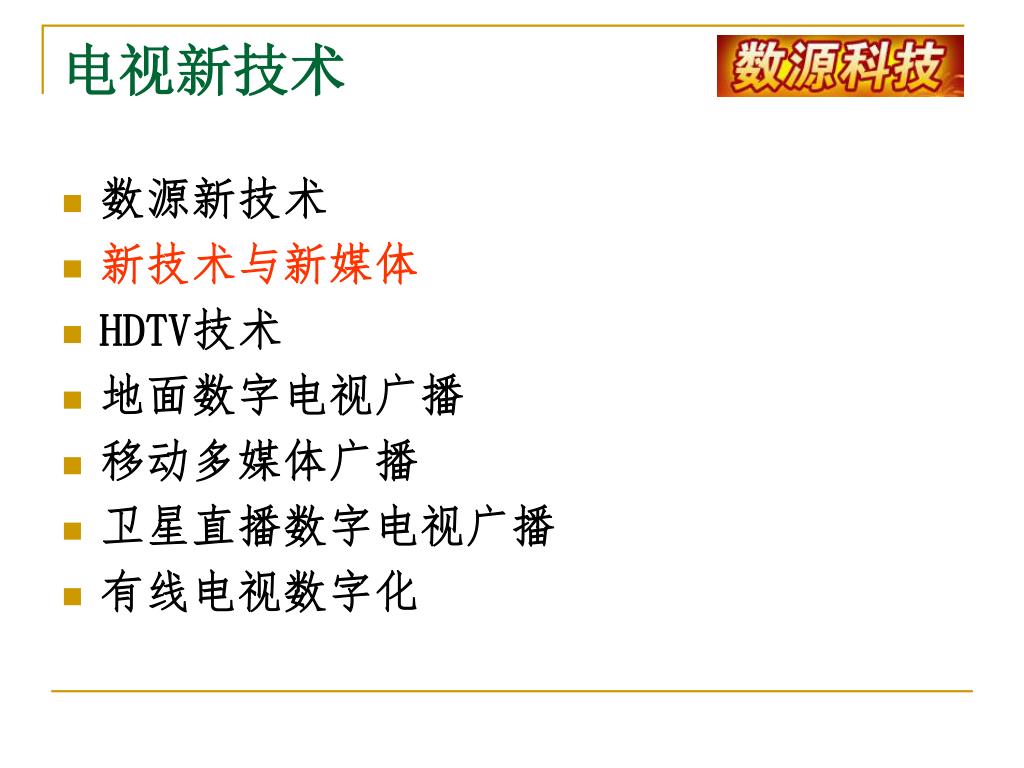

14. 电视新技术 • 数源新技术 • 新技术与新媒体 • HDTV技术 • 地面数字电视广播 • 移动多媒体广播 • 卫星直播数字电视广播 • 有线电视数字化

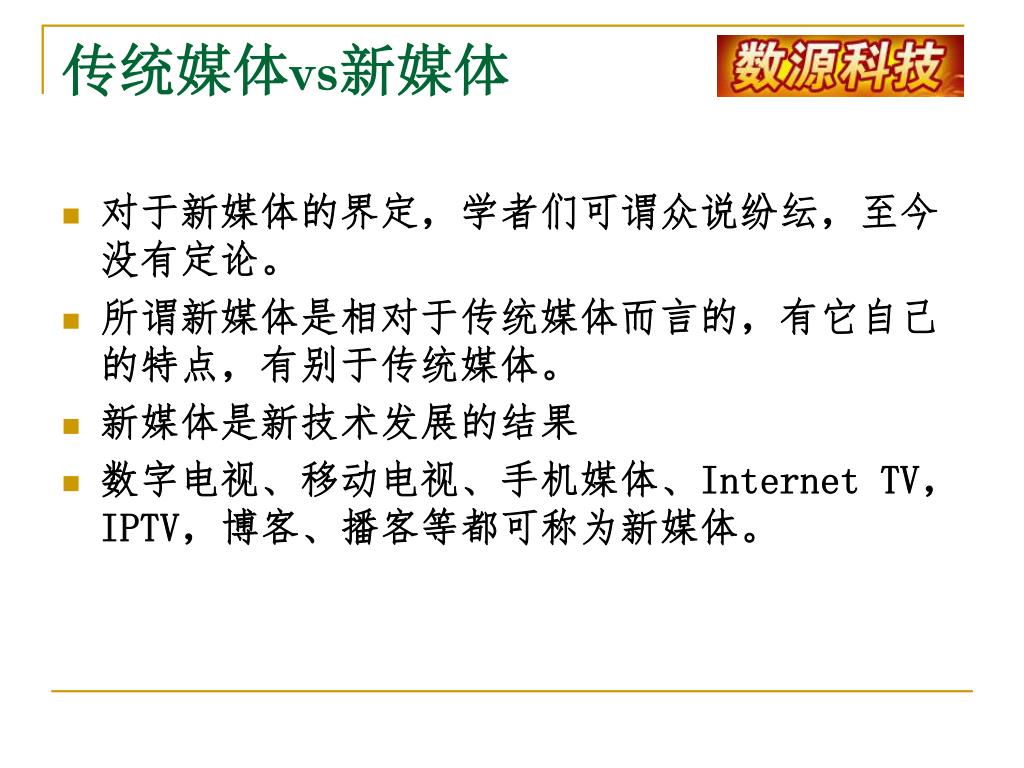

15. 传统媒体vs新媒体 • 对于新媒体的界定，学者们可谓众说纷纭，至今没有定论。 • 所谓新媒体是相对于传统媒体而言的，有它自己的特点，有别于传统媒体。 • 新媒体是新技术发展的结果 • 数字电视、移动电视、手机媒体、Internet TV，IPTV，博客、播客等都可称为新媒体。

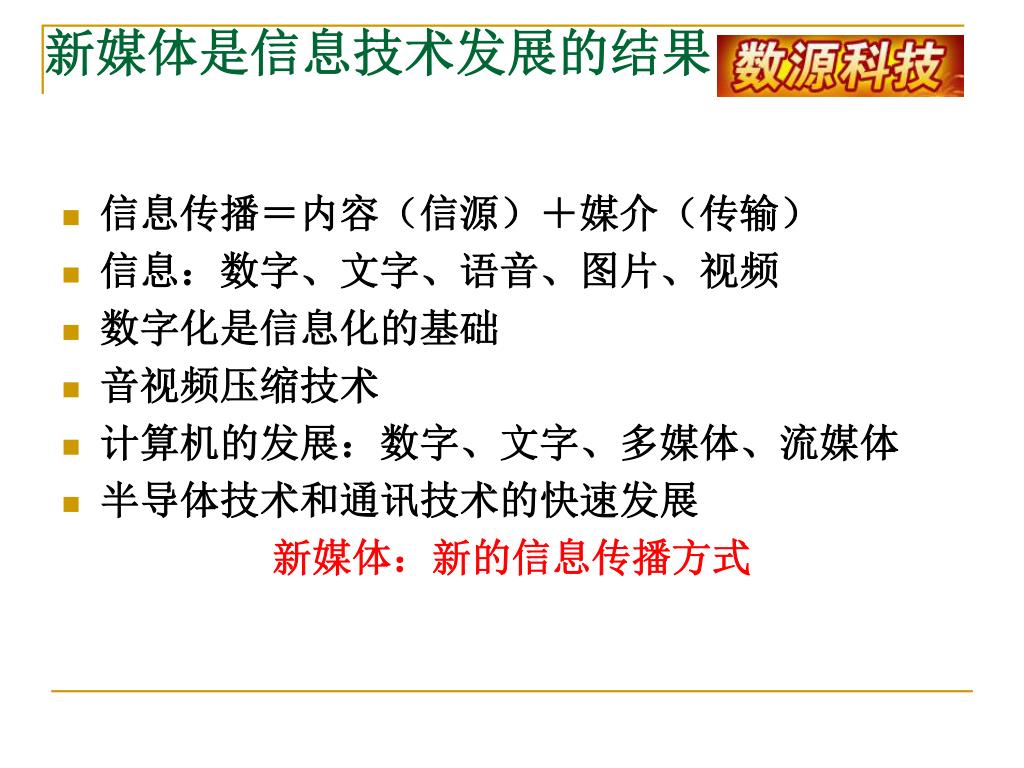

16. 新媒体是信息技术发展的结果 • 信息传播＝内容（信源）＋媒介（传输） • 信息：数字、文字、语音、图片、视频 • 数字化是信息化的基础 • 音视频压缩技术 • 计算机的发展：数字、文字、多媒体、流媒体 • 半导体技术和通讯技术的快速发展 新媒体：新的信息传播方式

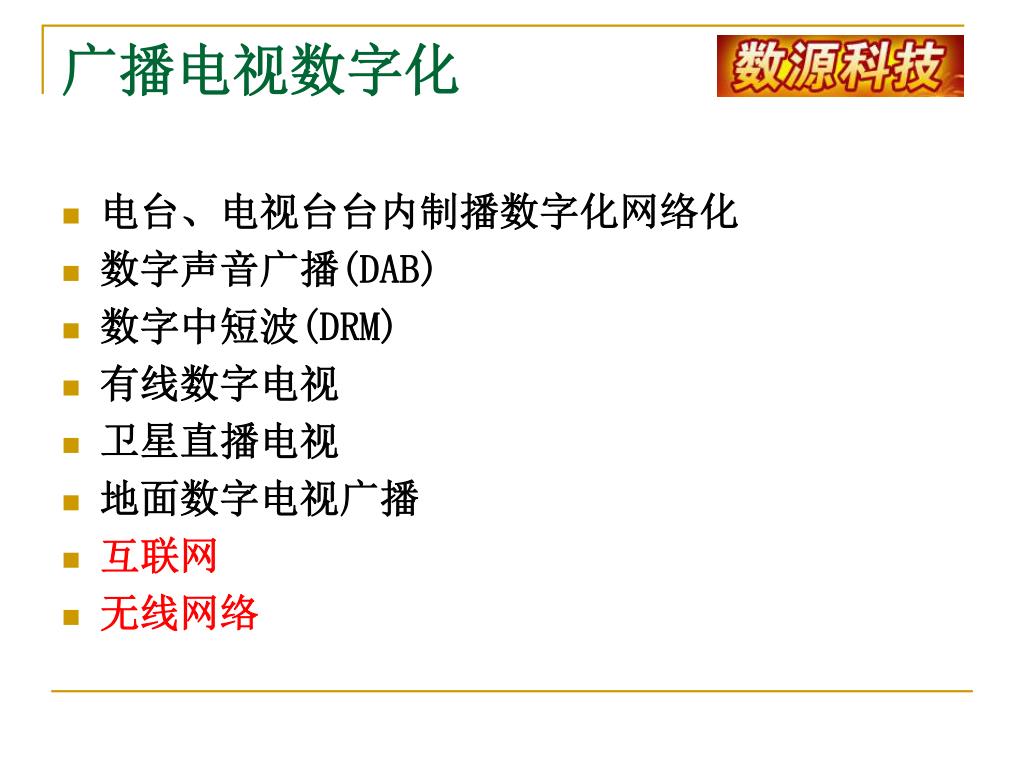

17. 广播电视数字化 • 电台、电视台台内制播数字化网络化 • 数字声音广播(DAB) • 数字中短波(DRM) • 有线数字电视 • 卫星直播电视 • 地面数字电视广播 • 互联网 • 无线网络

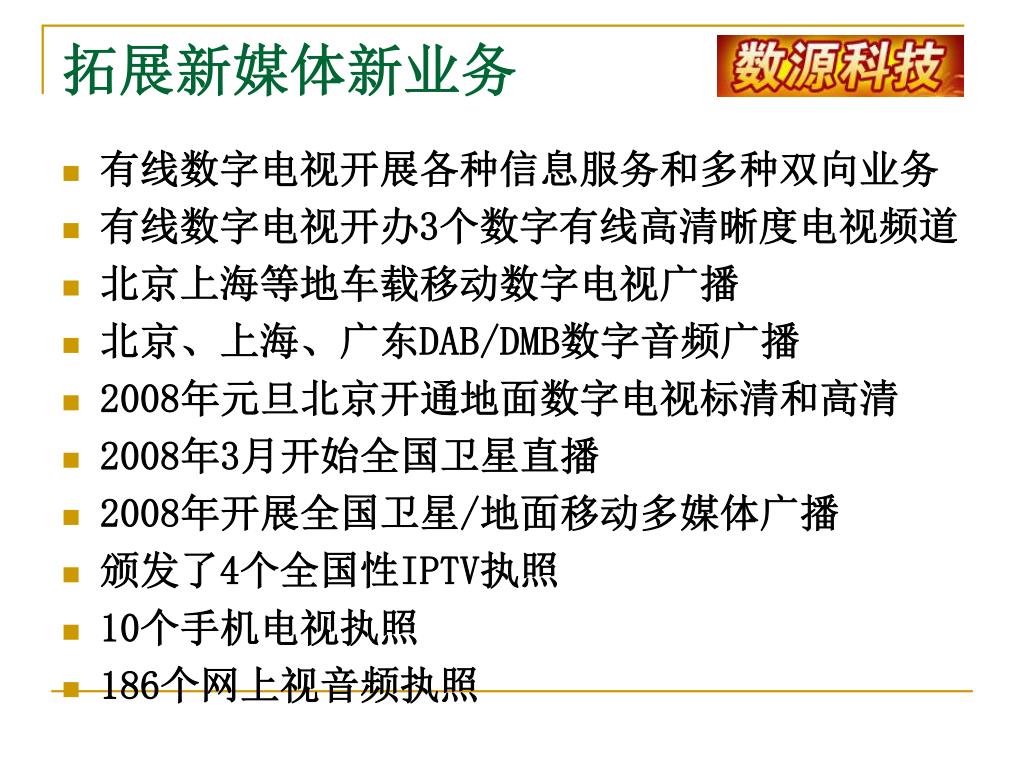

18. 拓展新媒体新业务 • 有线数字电视开展各种信息服务和多种双向业务 • 有线数字电视开办3个数字有线高清晰度电视频道 • 北京上海等地车载移动数字电视广播 • 北京、上海、广东DAB/DMB数字音频广播 • 2008年元旦北京开通地面数字电视标清和高清 • 2008年3月开始全国卫星直播 • 2008年开展全国卫星/地面移动多媒体广播 • 颁发了4个全国性IPTV执照 • 10个手机电视执照 • 186个网上视音频执照

19. 自主创新 • 地面数字电视广播标准 • CMMB卫星/地面移动多媒体广播标准 • ABS-S直播卫星广播标准 • dMs农村放映系统标准 • 互动新媒体网络 • AVS视频压缩标准 • DRA多声道数字音频编解码标准

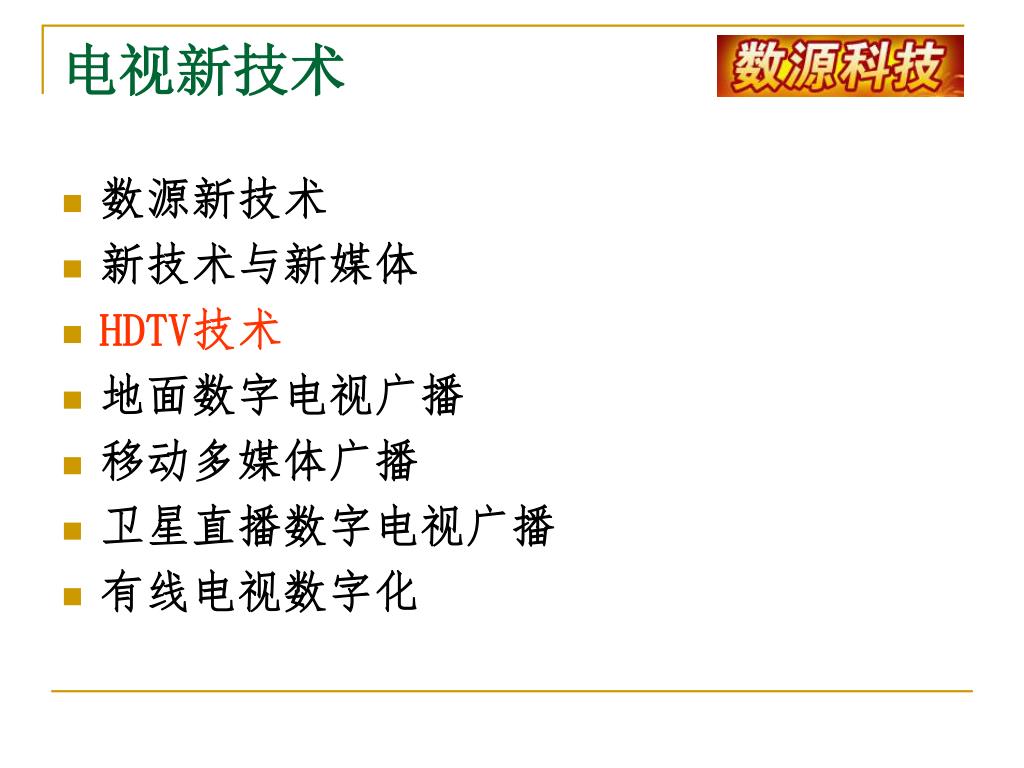

20. 电视新技术 • 数源新技术 • 新技术与新媒体 • HDTV技术 • 地面数字电视广播 • 移动多媒体广播 • 卫星直播数字电视广播 • 有线电视数字化

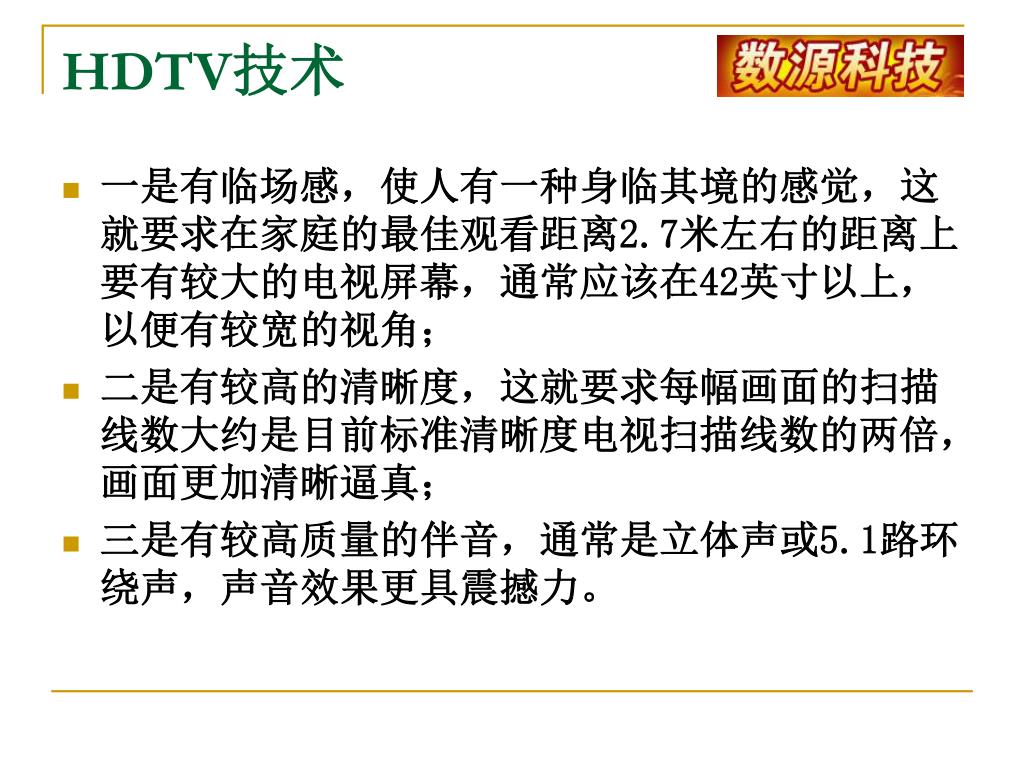

21. HDTV技术 • 一是有临场感，使人有一种身临其境的感觉，这就要求在家庭的最佳观看距离2.7米左右的距离上要有较大的电视屏幕，通常应该在42英寸以上，以便有较宽的视角； • 二是有较高的清晰度，这就要求每幅画面的扫描线数大约是目前标准清晰度电视扫描线数的两倍，画面更加清晰逼真； • 三是有较高质量的伴音，通常是立体声或5.1路环绕声，声音效果更具震撼力。

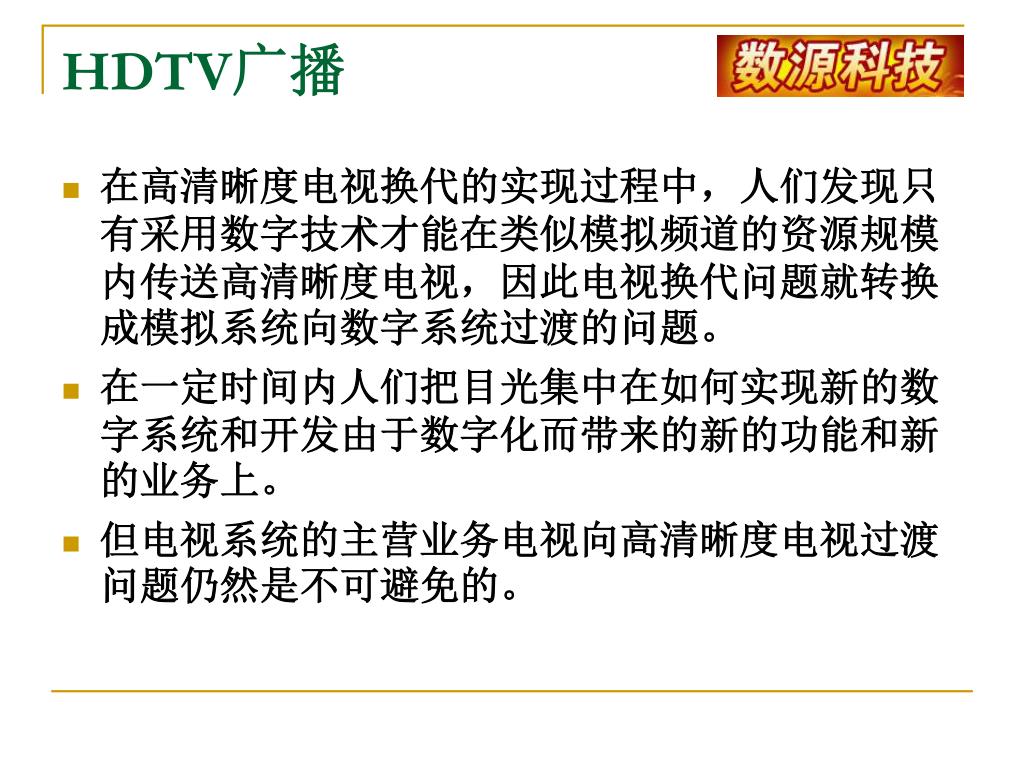

22. HDTV广播 • 在高清晰度电视换代的实现过程中，人们发现只有采用数字技术才能在类似模拟频道的资源规模内传送高清晰度电视，因此电视换代问题就转换成模拟系统向数字系统过渡的问题。 • 在一定时间内人们把目光集中在如何实现新的数字系统和开发由于数字化而带来的新的功能和新的业务上。 • 但电视系统的主营业务电视向高清晰度电视过渡问题仍然是不可避免的。

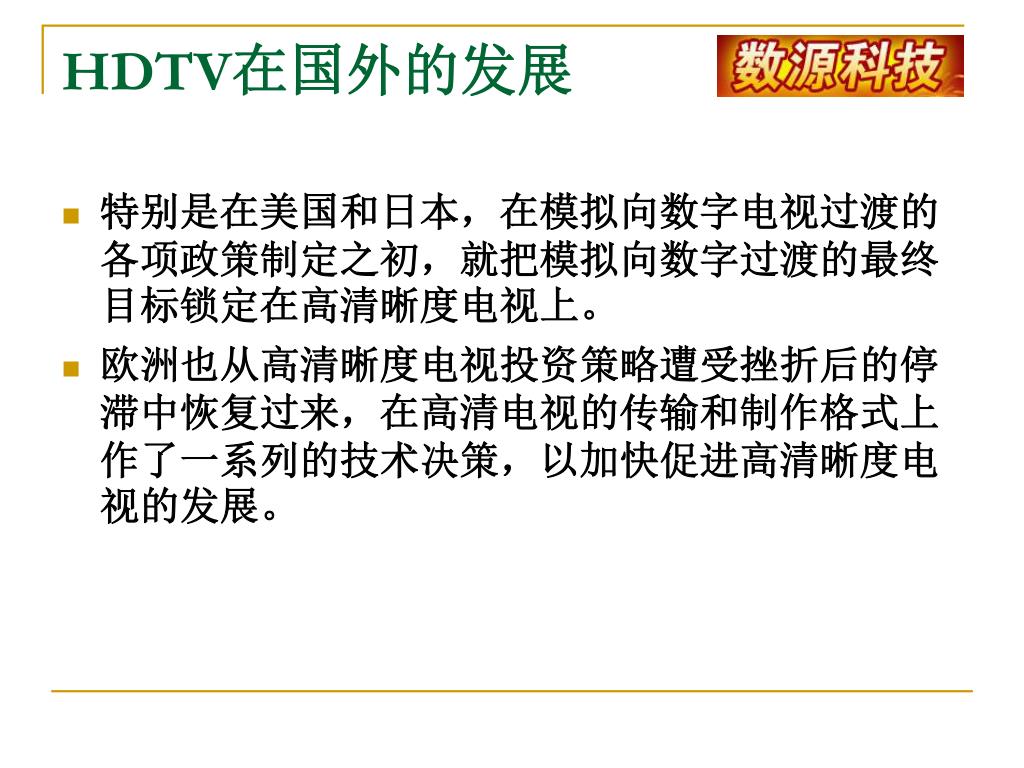

23. HDTV在国外的发展 • 特别是在美国和日本，在模拟向数字电视过渡的各项政策制定之初，就把模拟向数字过渡的最终目标锁定在高清晰度电视上。 • 欧洲也从高清晰度电视投资策略遭受挫折后的停滞中恢复过来，在高清电视的传输和制作格式上作了一系列的技术决策，以加快促进高清晰度电视的发展。

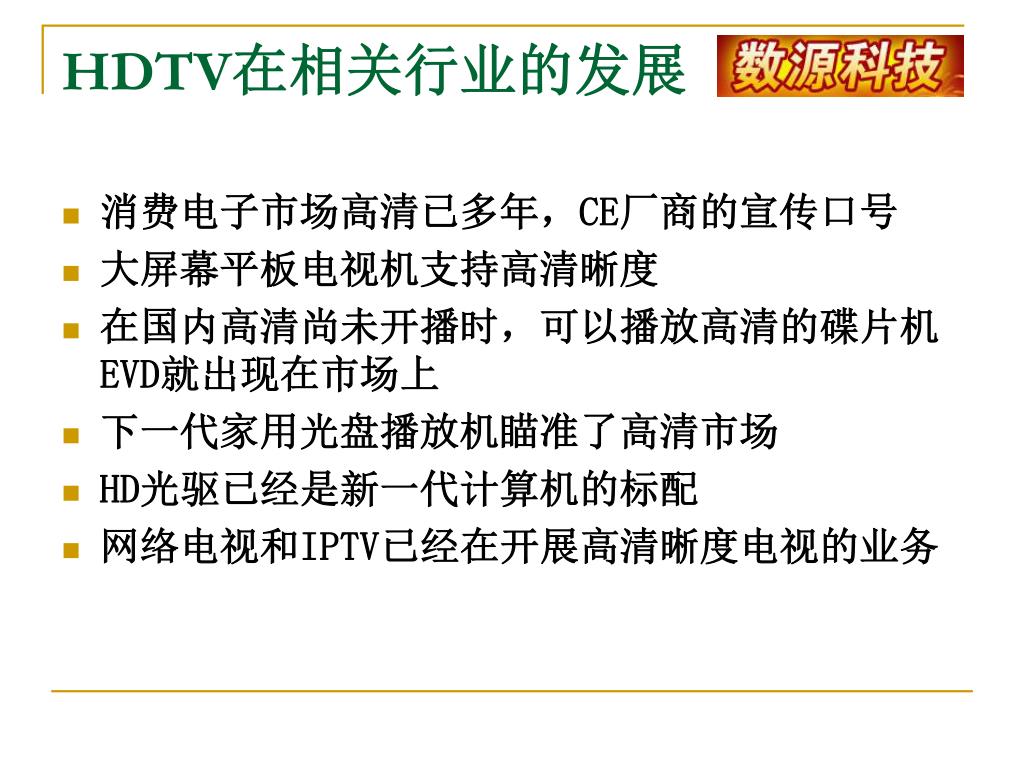

24. HDTV在相关行业的发展 • 消费电子市场高清已多年，CE厂商的宣传口号 • 大屏幕平板电视机支持高清晰度 • 在国内高清尚未开播时，可以播放高清的碟片机EVD就出现在市场上 • 下一代家用光盘播放机瞄准了高清市场 • HD光驱已经是新一代计算机的标配 • 网络电视和IPTV已经在开展高清晰度电视的业务

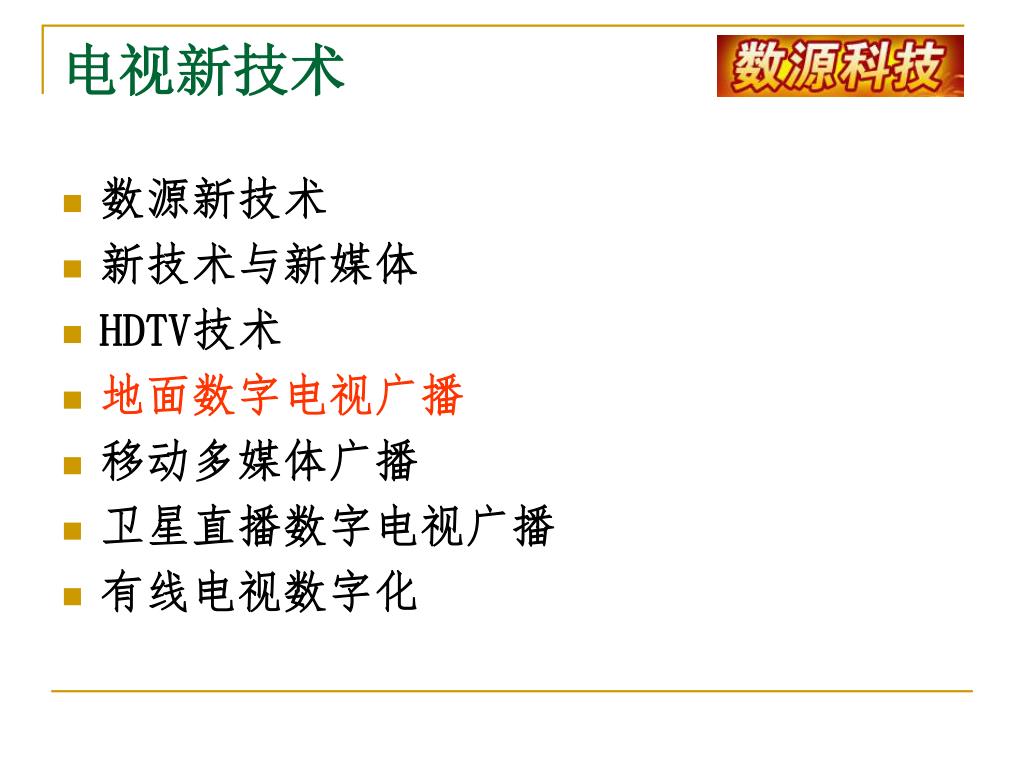

25. 电视新技术 • 数源新技术 • 新技术与新媒体 • HDTV技术 • 地面数字电视广播 • 移动多媒体广播 • 卫星直播数字电视广播 • 有线电视数字化

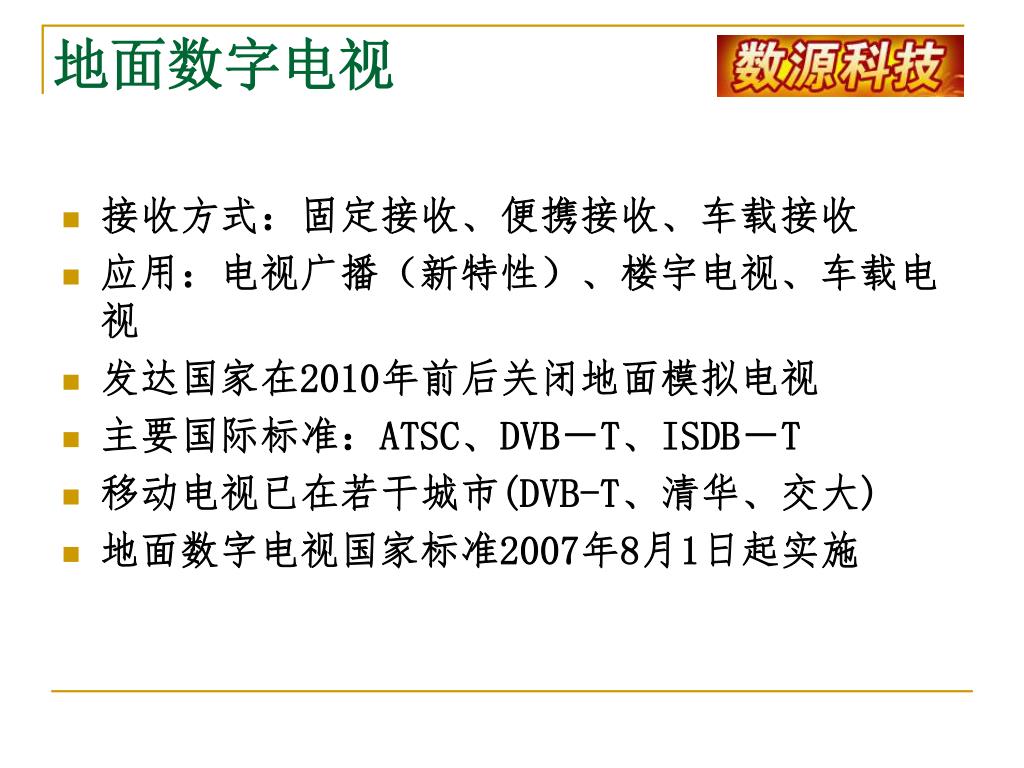

26. 地面数字电视 • 接收方式：固定接收、便携接收、车载接收 • 应用：电视广播（新特性）、楼宇电视、车载电视 • 发达国家在2010年前后关闭地面模拟电视 • 主要国际标准：ATSC、DVB－T、ISDB－T • 移动电视已在若干城市(DVB-T、清华、交大) • 地面数字电视国家标准2007年8月1日起实施

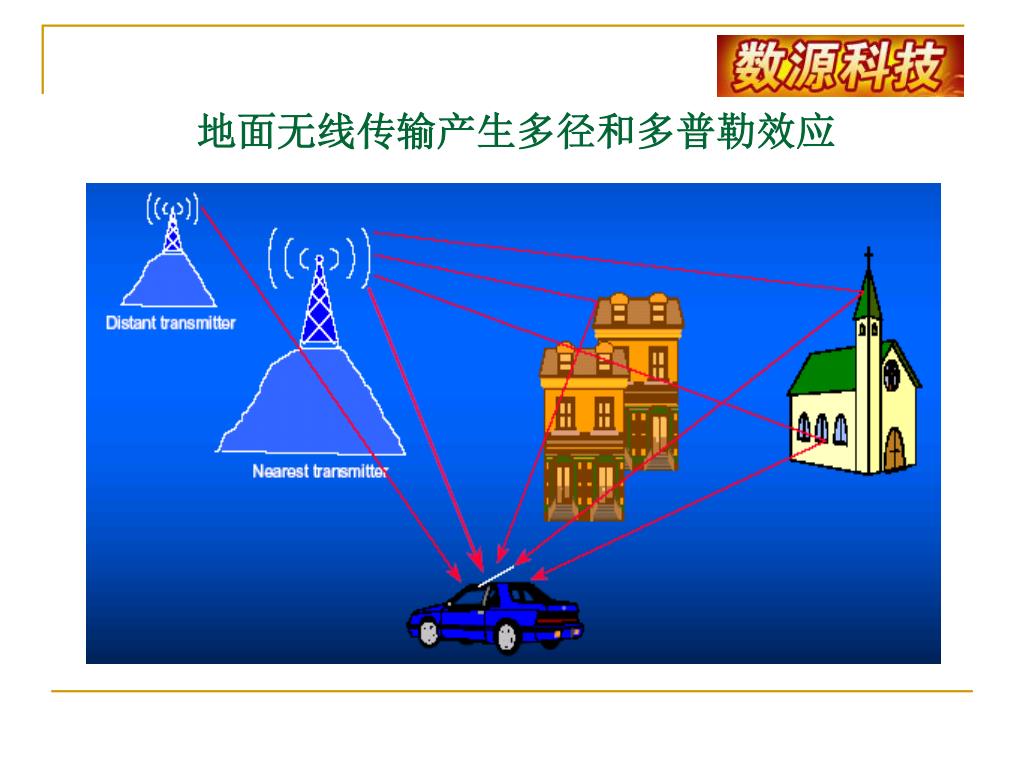

27. 地面无线传输产生多径和多普勒效应

28. 地面数字电视广播 • 提高频谱资源利用率 • 提高传输质量 • 增强抗多径能力 • 能组成单频网 • 能够移动接收 • 利用多集接收技术可以提高高速移动接收效果

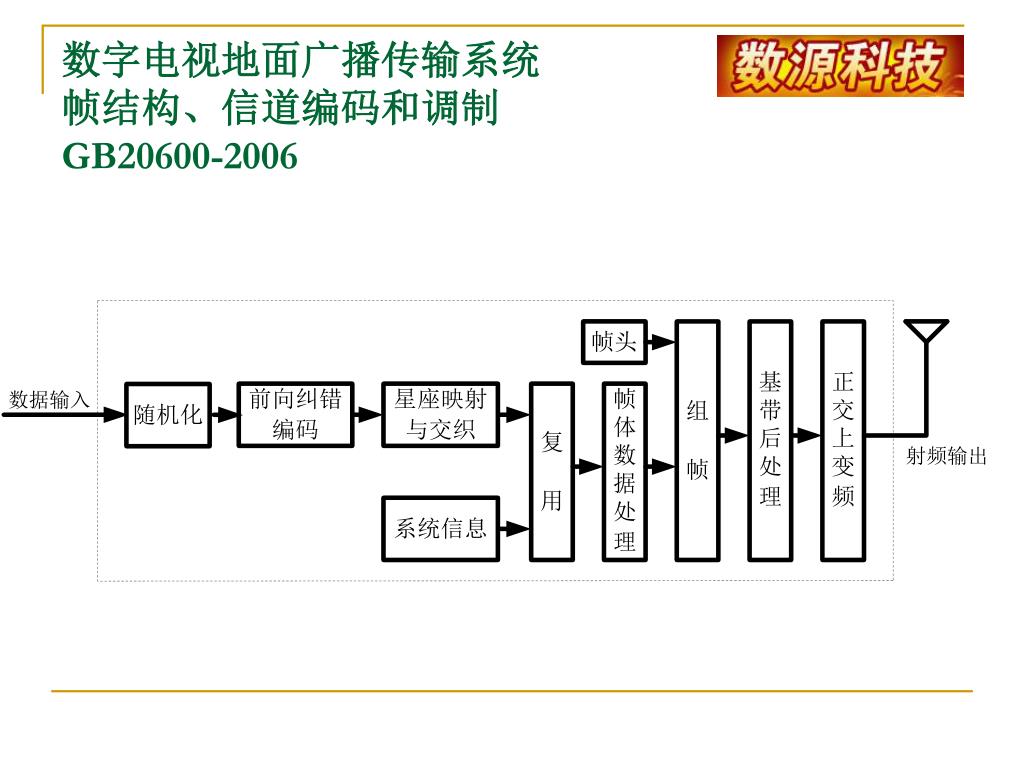

29. 数字电视地面广播传输系统帧结构、信道编码和调制GB20600-2006数字电视地面广播传输系统帧结构、信道编码和调制GB20600-2006

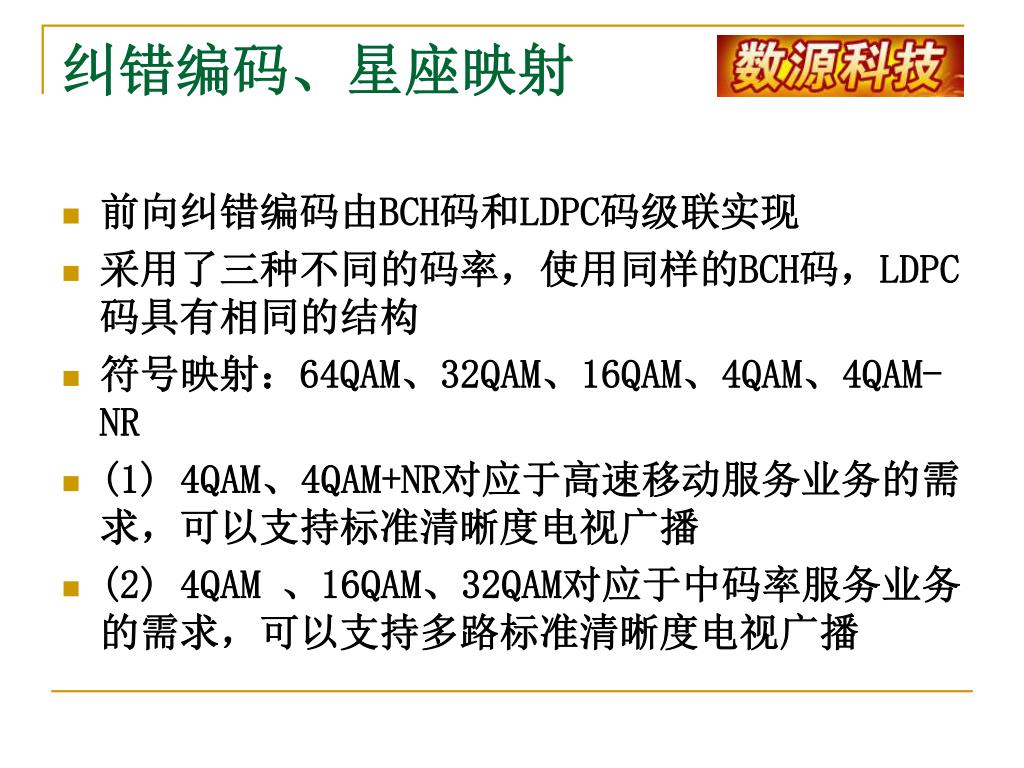

30. 纠错编码、星座映射 • 前向纠错编码由BCH码和LDPC码级联实现 • 采用了三种不同的码率，使用同样的BCH码，LDPC码具有相同的结构 • 符号映射：64QAM、32QAM、16QAM、4QAM、4QAM-NR • (1) 4QAM、4QAM+NR对应于高速移动服务业务的需求，可以支持标准清晰度电视广播 • (2) 4QAM 、16QAM、32QAM对应于中码率服务业务的需求，可以支持多路标准清晰度电视广播

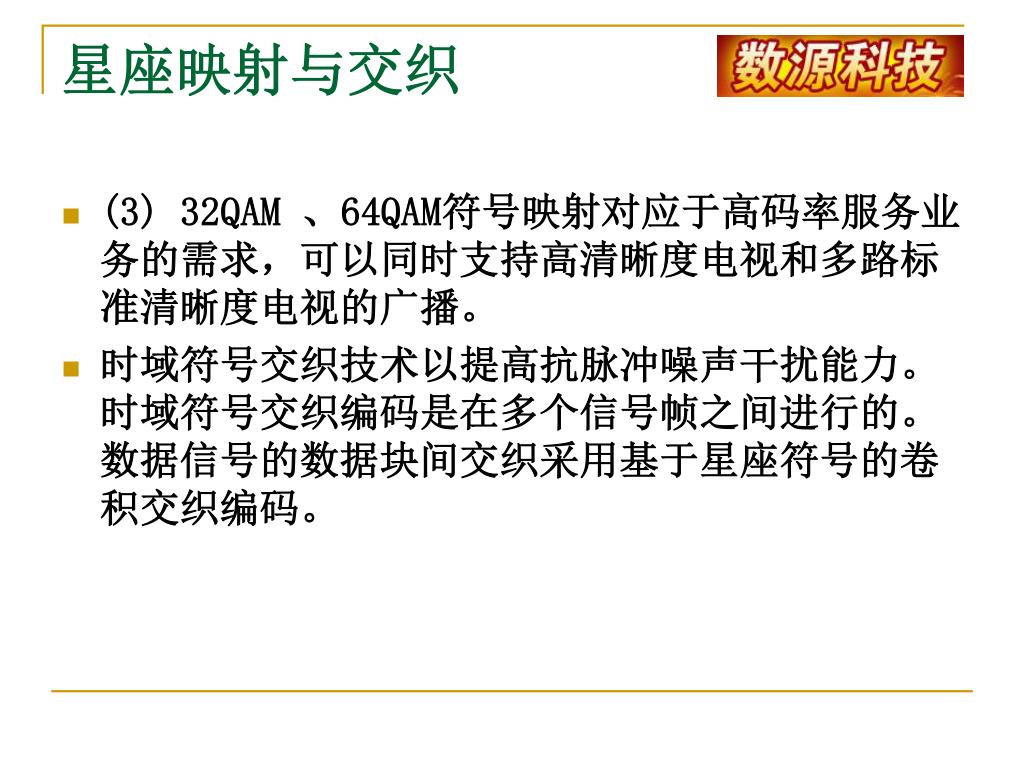

31. 星座映射与交织 • (3) 32QAM 、64QAM符号映射对应于高码率服务业务的需求，可以同时支持高清晰度电视和多路标准清晰度电视的广播。 • 时域符号交织技术以提高抗脉冲噪声干扰能力。时域符号交织编码是在多个信号帧之间进行的。数据信号的数据块间交织采用基于星座符号的卷积交织编码。

32. 帧结构数据处理 • 该结构是周期性的，以信号帧为基本单位，每个信号帧由训练序列、系统信息、帧体数据三部分组成。 • 帧体数据块复接系统信息后，用C个子载波调制。有两种工作模式：C=1或C=3780。 • 在载波数C=1模式下，作为可选项，对帧头和帧体经过组帧后形成的基带数据在±0.5符号速率位置插入双导频。在载波数C=3780模式下使用频域交织，将调制星座点符号映射到帧体包含的3780个有效载波上。

33. 日帧 24 （ 小时 ） 0 1439 ………… ………… 0 0 : 0 0 : 0 0 am 24 : 00 : 00 am 分帧 1 （ 分钟 ） 0 479 ………… ………… 超帧 125 （ 毫秒 ） ………… ………… 首帧 信号帧 555 . 6 us / 578 . 7 us / 625 us （ ） 帧头 帧体 PN 序列 数据块 数据帧结构 225/216/200信号帧 I=Q 4QAM调制 3780=36+3744符号 500µs 420/595/945符号

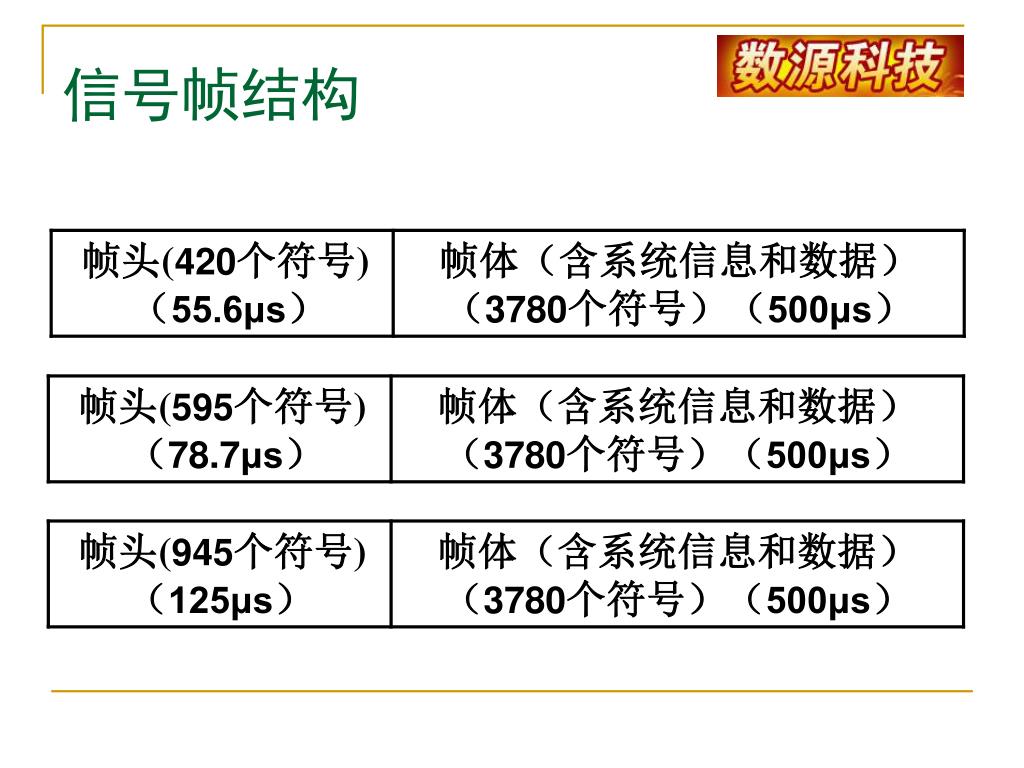

34. 信号帧结构 • 四层结构。一个基本帧称为信号帧，信号帧由帧头和帧体组成。超帧定义为一组信号帧。分帧定义为一组超帧。帧结构的顶层称为日帧。 • 为适应不同大小的多径延时和覆盖范围，定义了三种可选帧头长度 • 三种帧头所对应的信号帧的帧体长度和超帧的长度保持不变

35. 信号帧结构

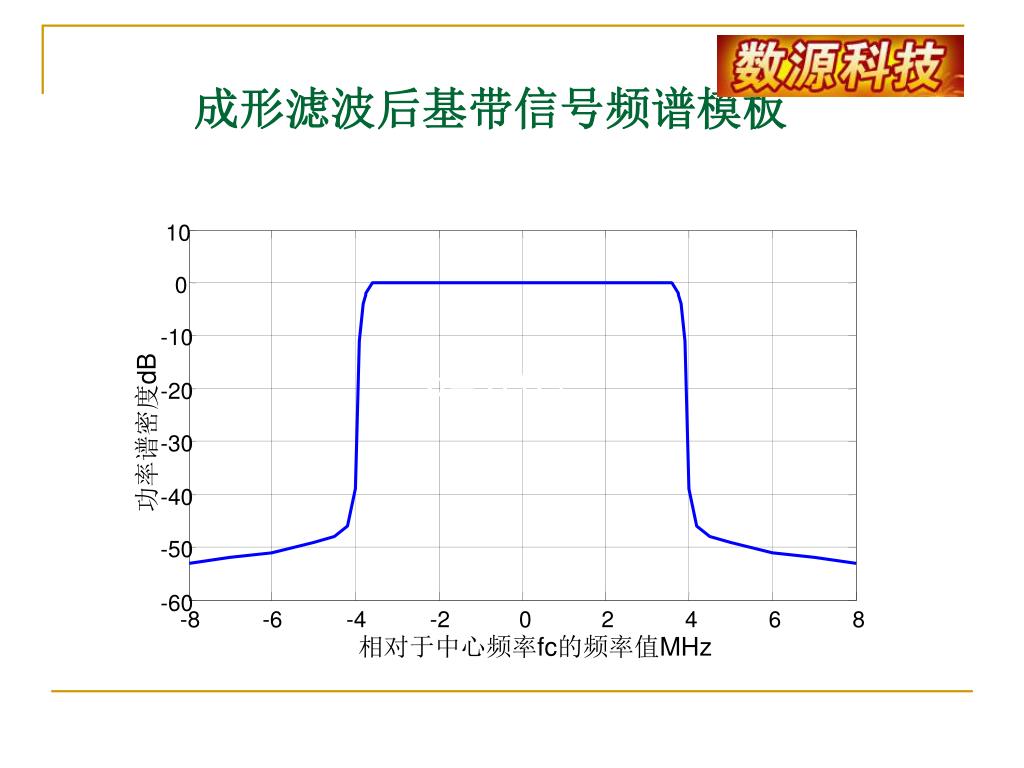

36. 10 0 -10 -20 功率谱密度dB -30 -40 -50 -60 -8 -6 -4 -2 0 2 4 6 8 相对于中心频率fc的频率值MHz 成形滤波后基带信号频谱模板 α= 0.05

37. 系统数据传输率 单位：Mbps

38. 系统数据传输率

39. 系统数据传输率 注：表中斜线表示该模式组合不在本标准规范之内。

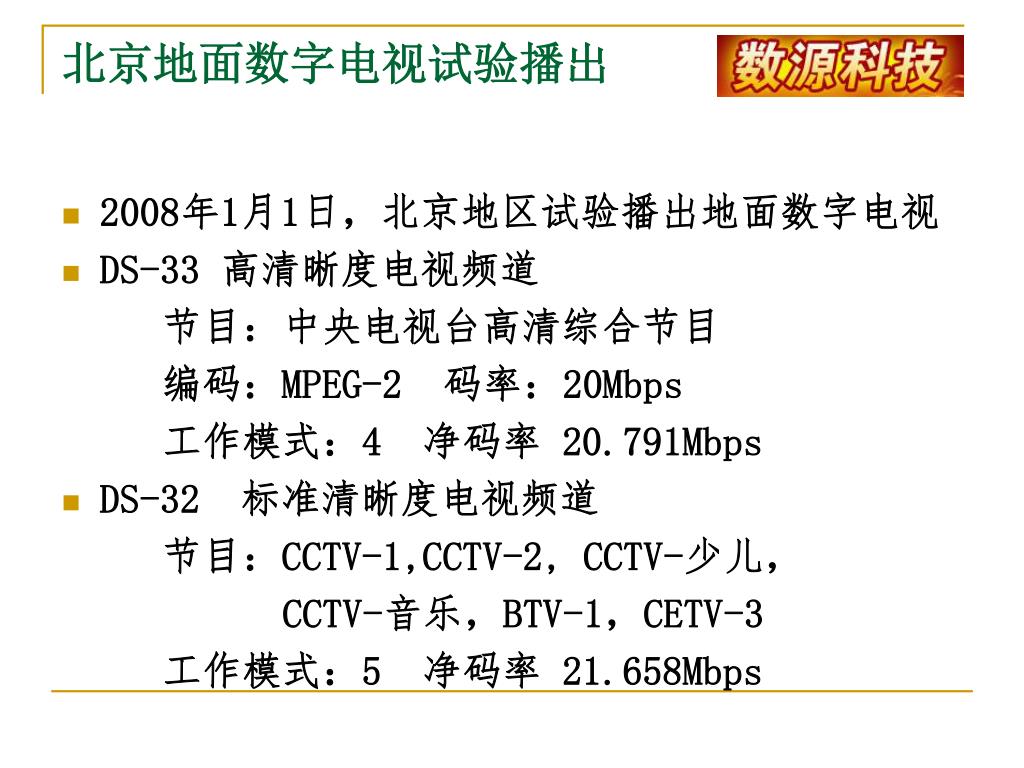

40. 北京地面数字电视试验播出 • 2008年1月1日，北京地区试验播出地面数字电视 • DS-33 高清晰度电视频道 节目：中央电视台高清综合节目 编码：MPEG-2 码率：20Mbps 工作模式：4 净码率 20.791Mbps • DS-32 标准清晰度电视频道 节目：CCTV-1,CCTV-2, CCTV-少儿， CCTV-音乐，BTV-1，CETV-3 工作模式：5 净码率 21.658Mbps

41. 主要工作模式

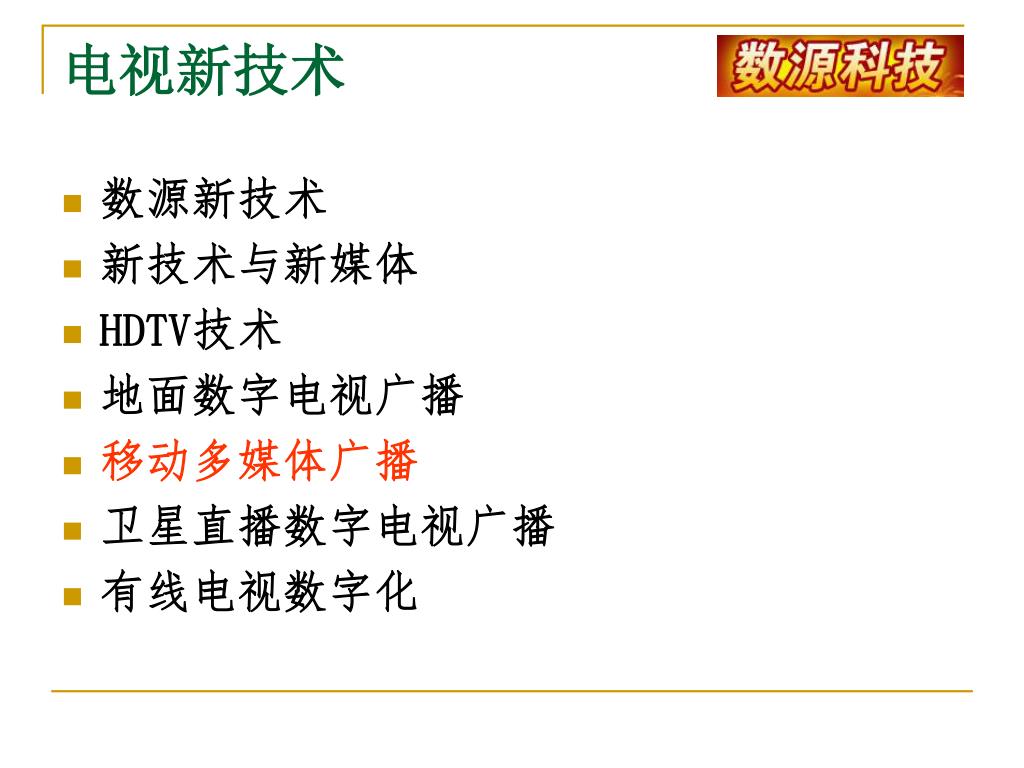

42. 电视新技术 • 数源新技术 • 新技术与新媒体 • HDTV技术 • 地面数字电视广播 • 移动多媒体广播 • 卫星直播数字电视广播 • 有线电视数字化

43. 移动电视广播 • 可能的应用？ • 动机和目的？ • 接收终端形式？ • 商务用户和旅行者在空闲时间观看电视节目 • 商务用户和旅行者查看股票、天气预报、新闻等 • PMP、游戏机接收电视节目片断或卡通

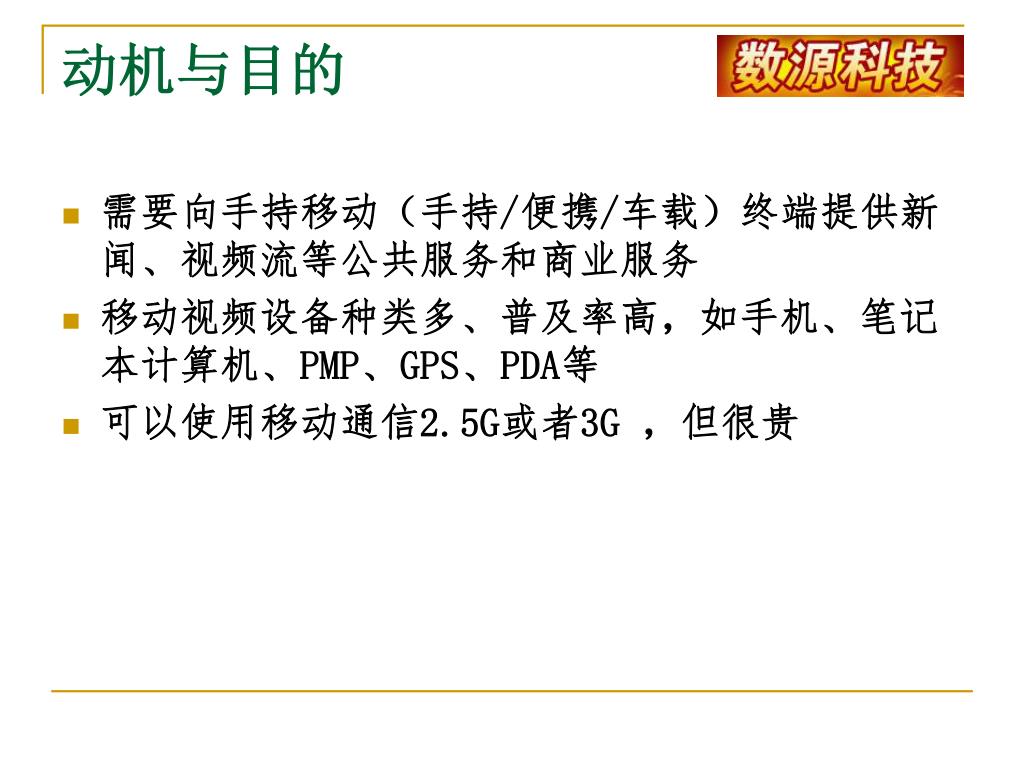

44. 动机与目的 • 需要向手持移动（手持/便携/车载）终端提供新闻、视频流等公共服务和商业服务 • 移动视频设备种类多、普及率高，如手机、笔记本计算机、PMP、GPS、PDA等 • 可以使用移动通信2.5G或者3G ，但很贵

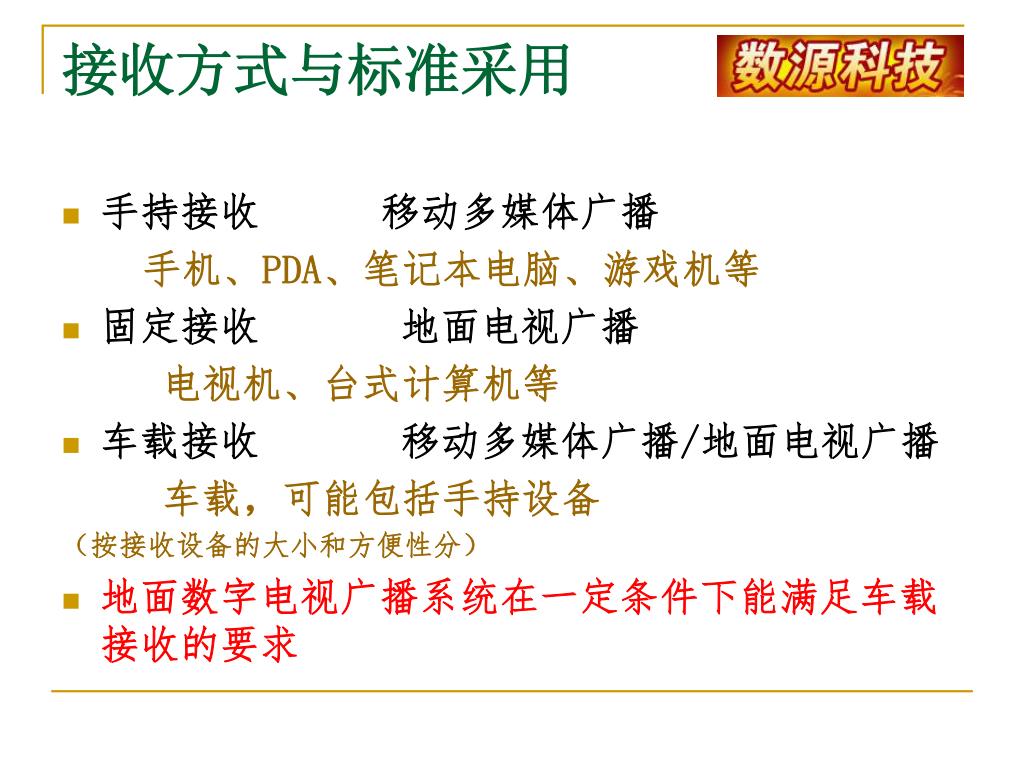

45. 接收方式与标准采用 • 手持接收 移动多媒体广播 手机、PDA、笔记本电脑、游戏机等 • 固定接收 地面电视广播 电视机、台式计算机等 • 车载接收 移动多媒体广播/地面电视广播 车载，可能包括手持设备 （按接收设备的大小和方便性分） • 地面数字电视广播系统在一定条件下能满足车载接收的要求

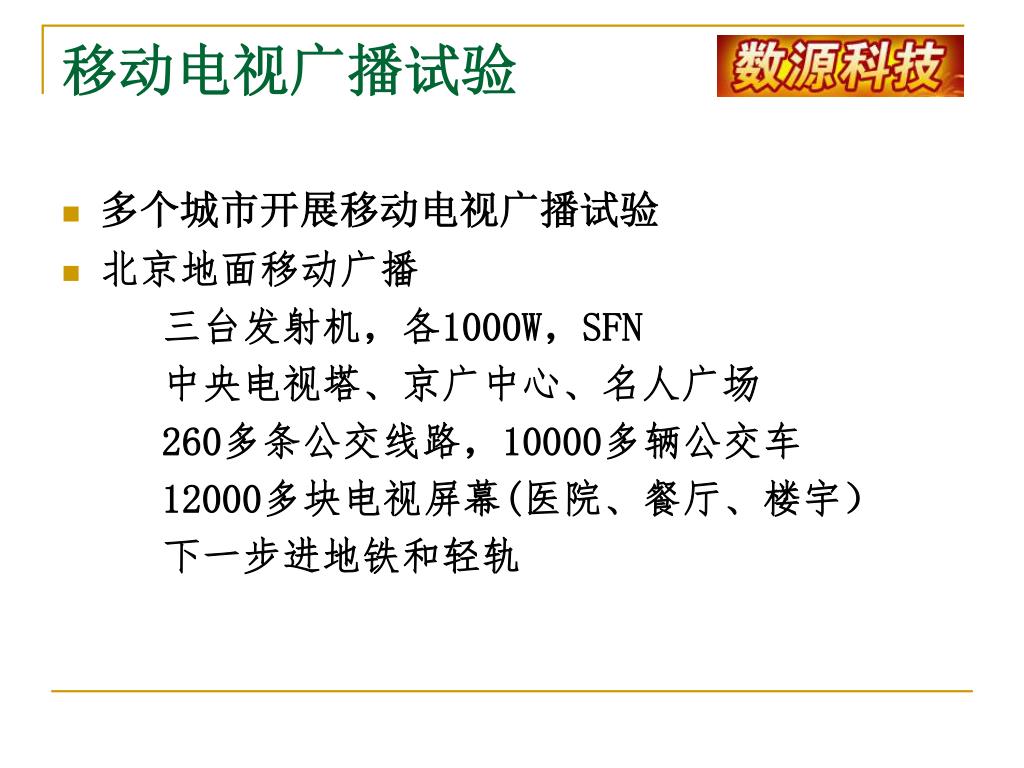

46. 移动电视广播试验 • 多个城市开展移动电视广播试验 • 北京地面移动广播 三台发射机，各1000W，SFN 中央电视塔、京广中心、名人广场 260多条公交线路，10000多辆公交车 12000多块电视屏幕(医院、餐厅、楼宇） 下一步进地铁和轻轨

48. 覆盖效果

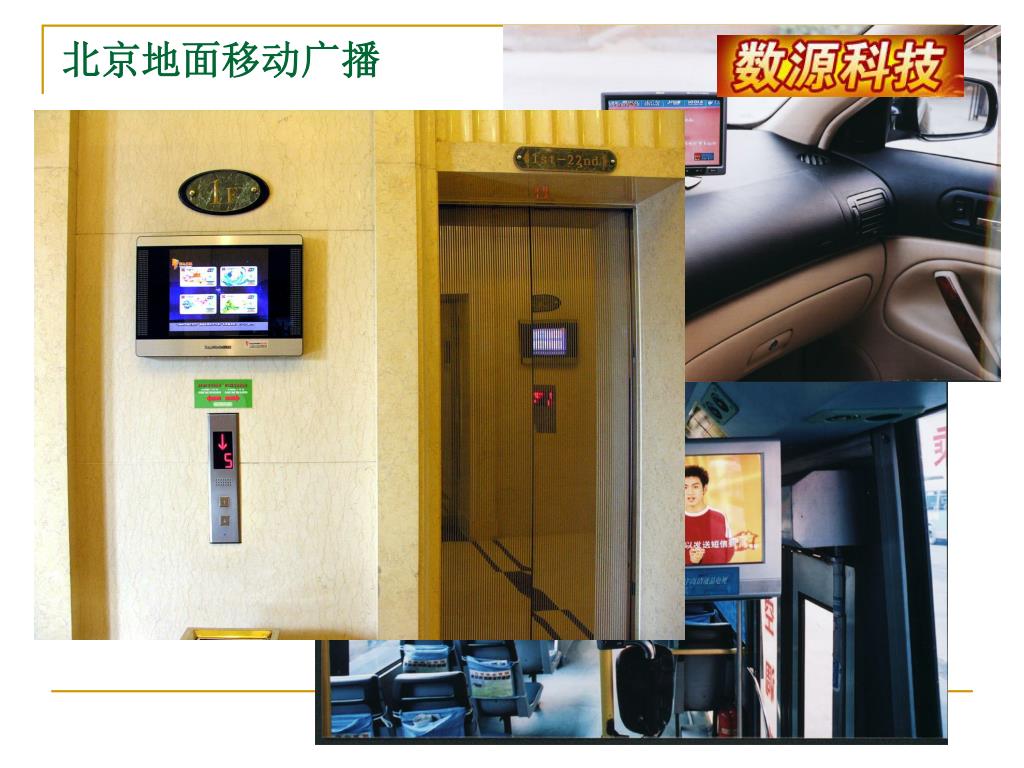

49. 北京地面移动广播

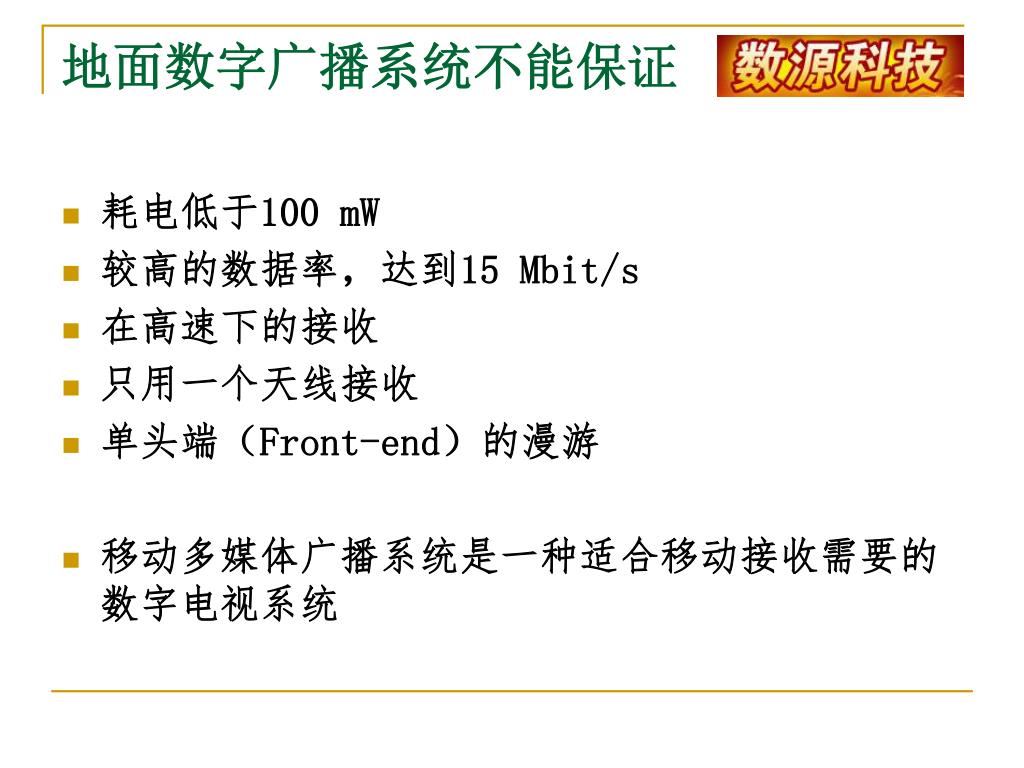

50. 地面数字广播系统不能保证 • 耗电低于100 mW • 较高的数据率，达到15 Mbit/s • 在高速下的接收 • 只用一个天线接收 • 单头端（Front-end）的漫游 • 移动多媒体广播系统是一种适合移动接收需要的数字电视系统
