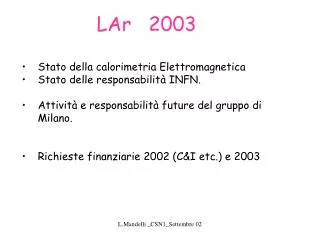

  1. LAr 2003 • Stato della calorimetria Elettromagnetica • Stato delle responsabilità INFN. • Attività e responsabilità future del gruppo di Milano. • Richieste finanziarie 2002 (C&I etc.) e 2003 L.Mandelli _CSN1_Settembre 02

  2. Barrel: Ruota M • Assemblaggio :12/16 (dal 22/7) • Completata: fine Ottobre: • Rotazione • Preshower: fine Novembre • Inserimento : fine Gennaio Ruota P: • Ultimo modulo :fine Maggio • Inserimento : Giugno-Luglio Ma EC – C in ritardo: Tavola, Criostato...... L.Mandelli _CSN1_Settembre 02

  3. INFN-Attività in corso(ricordare relazione M.Fanti alla CSN1) • Consegna e test dei preamplificatori: conclusa • Produzione degli elettrodi alla Cicorel : conclusa • Impiantistica principale e test stations tenute per circa 6 mesi • Test degli elettrodi tipo B a Milano in via di completamento • ( Si conferma la conclusione per fine Ottobre) • Analisi dati TB. Presa dati 2002 ok ( 2 moduli B e 1 EC) • Studio della forma del segnale e calcolo coefficienti OF • Calibrazione del calorimetro e studio Etmiss. L.Mandelli _CSN1_Settembre 02

  4. Elettrodi A metà Settembre spediti 2005 elettrodi (98% del numero nominale). Il numero di elettrodi equipaggiati e misurati (RC) è dominato dalle consegne (25-30/settimana). L.Mandelli _CSN1_Settembre 02

  5. Elettrodi2: La qualità continua a essere buona (90% con meno di 5 riparazioni (R’s) L.Mandelli _CSN1_Settembre 02

  6. Attività di test beam nel 2002 (60gg di fascio) • EC5 esposto a elettroni in H6. Scan completo • P15 e P13 esposti a fascio di elettroni in H8: • scan di posizione con Ebeam = 245 GeV (~83% di ogni modulo) • scan di energia Ebeam = 10  180 GeV • test con materiale addizionale davanti al crio (0.33  1.8 X0) • 34 e 32 canali “morti” su 3360 (~1%) : problemi riconducibili al 90% al set up del TB (connettori, FT,..). In particolare FT-1 presenta un forte Xtalk (connettori non dorati e ossidati) L.Mandelli _CSN1_Settembre 02

  7. P15 P13 good dubious dead unknown L.Mandelli _CSN1_Settembre 02

  8. Risultati Preliminari (non ufficiali !!) Uniformità a centro cella (245 GeV,OF,pesi): M13: 0,65 sul modulo, 0,56% nel FT 0 P15: 0.75% sul modulo, 0.54% nel FT 0 P13: 0.65% sul modulo, 0.49% nel FT 0 uniformità nel FT –1 : ~1% su entrambi i moduli L.Mandelli _CSN1_Settembre 02

  9. P15 Module : ~0.75 % FT 0 : ~0.54 % FT - 1 : ~ 1 % L.Mandelli _CSN1_Settembre 02

  10. P13 Module : ~0.65 % FT 0 : ~0.49 % FT - 1 : ~ 1 % L.Mandelli _CSN1_Settembre 02

  11. EMB test-beam: “parabola” P13all P13 FT0 L.Mandelli _CSN1_Settembre 02

  12. EMB test-beam : OF4 + weights P13all P13 FT0 L.Mandelli _CSN1_Settembre 02

  13. Risolutione in energia M10, P13 L.Mandelli _CSN1_Settembre 02

  14. Studio dei pesi in funzione di X0 (P15) • (x/X0)dead = lunghezzze di radiazione in fronte del presampler • Correlation between Wprepres and (x/X0)dead • Wpres = q + m  (x/X0)dead • Nessuna correlazione per Wback and (x/X0)dead L.Mandelli _CSN1_Settembre 02

  15. Peso del Back • Wback satura for Eback > 0.6 GeV • Wback  0 at low Eback • Wback = Af (Eback ; E0,D) f=1-1/(1+exp(x) • x= (E-E0)/D • E0 non dipende da Eb • A depende da  L.Mandelli _CSN1_Settembre 02

  16. Nuove iniziative • Partecipazione al Test Beam “combinato” del 2004 • Monitor delle HV dei calorimetri a Lar • Controllo della qualità dei canali del Barrel con la tecnica del TDR • Piano dell’istallazione (M.Citterio, Braga) • Calibrazione dei calorimetri e del Ptmis L.Mandelli _CSN1_Settembre 02

  17. Run Combinato del 2004 Lar Barrel e Tiles + ........... La calibrazione dei calorimetri agli adroni e’ tra le alte priorità di Atlas ed inoltre questo puo’ essere l’ultimo TB prima del 2007(?) Dati combinati Lar-Tile sono stati acquisiti nel 2004 e 2006 ma con premoduli per i tiles e Mod0 di Lar (NIM A449 2000 461 e hep-ex/0104002) E’ intenzione di utilizzare il test anche come run tecnico vs Atlas (Hw e Sw): FEB, ROD, Trigger,DAQ, DCS etc...Athena, Geant4, Grid....Run tecnico gia’ nel 2003(?) E’ auspicata la partecipazione di altri rivelatori: tracker, mu Nel qual caso sarebbe visto come test di un settore in phi della parte centrale MA... L.Mandelli _CSN1_Settembre 02

  18. Progettazione delle modifiche della tavola di scanning dei Tiles (D.Giugni): <Ottobre: studio fattibilità <Marzo03 :Disegni finali e tender <Dicembre03: Realizzazione < Aprile 04: Pronta L.Mandelli _CSN1_Settembre 02

  19. FRONT VIEW D.Giugni 08/02 Struttura di supporto del Criostato Piattaforma L.Mandelli _CSN1_Settembre 02

  20. A preliminary simulation to evaluate the clearance in the HALL has been performed updating the drawing of the cryostat to the “as-built” status. No interferences have been found between the structures or equipments of the HALL and the combined detectors at any angle. L.Mandelli _CSN1_Settembre 02

  21. High Voltage SW • La calorimetria a LAr utilizza circa 3604 canali di H.V. ( calorimetri e sonde). • Gli alimentatori sono un contributo CORE di CERN,Wuppertal e KTH (920 kChf ) • La responsabilità HW è coperta da H.Braun (Wuppertal). La fornitura è stata assegnata alla ISEG (Germania). • Milano si è proposta come responsabile del SW L.Mandelli _CSN1_Settembre 02

  22. I moduli sono di quattro tipi che si differenziano per HVmax e Imax in funzione dei calorimetri e della regione di h. Ognuno ha 32 canali. • Soddisfano ai nuovi standard DCS scelti dal CERN per gli esperimenti LHC ( Bus CAN, il sw OPC ed il nuovo linguaggio di controllo e supervisione PVSS2 che operano • in ambiente Windows). • Le consegne sono previste in 4 lotti entro 03/2005. • Oggi sono disponibili 8 moduli ( tutti i tipi) 1 in Milano L.Mandelli _CSN1_Settembre 02

  23. Il programma di Milano è: • Fare esperienza con un modulo (già in sede) anche utilizzando Labview con il sw OPC • Imparare PVSS2 e progettare il monitoring con scrittura del DB • Il sistema puo’ essere utilizzato nelle prove dei calorimetri assemblati nel B180 e possibilmente nel TB del 2004 • Il sistema sarà in Atlas entro il 2005 L.Mandelli _CSN1_Settembre 02

  24. Pre-amp Electrode Delay Electrode Amplitude Warm Cable Patch Panel Vacuum Cable Time [sec] Controllo dei canali con misure di riflettometria nel dominio del tempo (TDR) • Scopo: • analizzare in situ la funzionalita’ e le caratteristiche delle linee di segnale (es. figura). Ultimo controllo prima della istallazione nel pit • verifica della corretta installazione delle linee e l’ndividuazione di“anomalie” di cui tener conto nella ricostruzione dei segnali: dT:20 – 30 psec, d x :0.5 cm; dW ~ 0.01 W in serie a 50 W NB: Milano ha già sviluppato un programma per l’analisi dei segnali (impedenze ) L.Mandelli _CSN1_Settembre 02

  25. Installazione in Liquid Argon Un minimo di storia … Una installation task force, diretta da M. Citterio, venne creata nell’estate 2001 per definire le attivita’, risorse e tempi necessari all’installazione dei calorimetri elettromagnetici. La task force ha finito il suo lavoro in aprile 2002. I risultati sono stati: • presentati ed approvati dallo Steering Group di Liquid Argon. • presentati ed accetti dalla Technical Coordination di Atlas, ed usati per definire l’installazione di ATLAS nella sua globalita’ e i servizi(ATL-AL-IN-0001 e ATL-AL-0002) • LAr ha creato nel suo organigramma un nuovo Steering Group dedicato all’installazione per fornire le linee guida e organizzare la fase reale: strategico anche per INFN • Due coordinatori: Mauro Citterio (elettronica) e Thomas Hott (CERN, meccanica) sono stati eletti venerdì scorso. L.Mandelli _CSN1_Settembre 02

  26. Milano (Citterio-Braga): Collabora con il BNL all’ottimizzazione dei servizi per il Barrel. Ha la responsibilita’ della revisione/approvazione e generazione (ove necessario) dei disegni dell’area servizi dei calorimetri End Cap. Sviluppa un modello 3D della “facciata” dell’End Cap con il software ProE - G. Braga. L.Mandelli _CSN1_Settembre 02

  27. Ricostruzione e calibrazione di PTmissin Athena D.Cavalli; S.Resconi TDR Calibration Px,y miss = -S k=1,Ncellcaloi aij•Ecell x,yk Le costanti aij dipendono dal calorimetro i e dall ‘ oggetto j (j=1 per le celle in un cluster elettromagnetico, j=2 in un cluster adronico, j=3 per le celle fuori dai clusters)  non ancora implementata in Athena Ogni cella è pesata indipendentemente dall’appartenere o no a clusters secondo il contenuto in energia. I coefficienti, calcolati da F.Paige sono ottimizzati per i jet : • Il valore di Ptmiss risulta in accordo col mc-truth entro pochi % • La risoluzione di Ptmiss risulta in buon accordo con quella del TDR (ma … nel TDR si tiene conto già del noise elettronico) H1-Style Calibration L.Mandelli _CSN1_Settembre 02

  28. s( pxm,pym)= Ex(y)missRec ||< 5 - Ex(y)miss True (no  cut) ) bbA  evts ATLAS full simulation Bassa L L.Mandelli _CSN1_Settembre 02

  29. LAr 2003 Composizione Gruppo Ricercatori :G. Battistoni (10%), L. Carminati (100%), D. Cavalli (50%), G. Costa (100%), M. Delmastro (100%), M. Fanti (100%),L. Mandelli (100%), M. Mazzanti (100%), P. Nason (10%), L. Perini (100%), F. Tartarelli (100%) Tecnologi:M. Citterio (40%), D. Giugni (20%), S. Resconi (100%), Tecnici:R. Bertoni, G.P. Braga (50%), B. Monticelli Laureandi:D. Banfi, M. Bettinelli Totale 11,7 PE (R+T)+ 2,5 CTER • Principali Responsabilita’ in ambito LAr: • L. Mandelli: LAr representatives group (chairman) • LAr EM representatives group • M. Citterio: LAr deputy electronic coordinator • Front-end electronics (chairman of subgroup) • Installation steering group(co-chairman) L.Mandelli _CSN1_Settembre 02

  30. Richieste Finanziarie 2003 Missioni Interne 7,0 Missioni Estere 136,0 Consumo 55,0 Gruppo 15,0 55 MOF 4,0 C&I 14,0 B180 7,0 Extra costi 15,0 Inventario (PC –CERN) 4,0 Totale 202 L.Mandelli _CSN1_Settembre 02

  31. Milestones • Studio dei dati del TB (uniformita’)- Luglio 03 • Algoritmi di ricostruzione del segnale • Calibrazione dei calorimetri (em) in Athena • Calibrazione del Ptmiss in Athena • Disegni per modifica tavola tiles ( Marzo03) • Studio connessioni con TDR (compionatura a piu’ riprese. Bulk Luglio 03) • Monitoring HV ( preliminare) L.Mandelli _CSN1_Settembre 02

  32. ATLASprogramma di installazione L.Mandelli _CSN1_Settembre 02

  33. MOF-C&I-Extra Core vs anno L.Mandelli _CSN1_Settembre 02

  34. MOF (Test Beam’s) kChf NB :Attività in B180 e N.A. “2002-2005”. Totale 2735 kChf Scrutinato e approvato il preventivo 2002 e 2003 L.Mandelli _CSN1_Settembre 02

  35. C& I LAr (B180) kChf NB :Attività in B180 e N.A. “2002-2005”. Totale 2735 kChf Scrutinato e approvato il preventivo 2002 L.Mandelli _CSN1_Settembre 02

  36. Supplementary Costs (kChf) L.Mandelli _CSN1_Settembre 02
