  1. Field Server 教學無線AP (WR254G，友旺)設定簡介 卓昆範、方煒 台大生機系

  2. 無線AP的廠牌 • 友旺-------NT$1100 (2007) • SMC-------NT$1800 (2006) • Corega-----NT$1800 (2007) • ……… • ……. • …….

  3. 先確認你的電腦有連上網路

  4. IP Camera 與無線AP之上網連接 • 模式1 ： IP Camera直接上網 • 模式2 ： IP Camera經過一個AP上網 • 模式3 ： IP Camera經過兩個以上AP上網

  5. 連接模式1 實體IP:140.112.94.77 此IP camera 有內建無線AP的功能 此種接法 沒用到無線AP的功能 Internet http://140.112.94.77 Wireless Network

  6. 連接模式2 實體IP:140.112.94.77 IP camera 內建無線AP Internet Port:5001 AP+WDS WDS (Wireless Distribution System) http://140.112.94.77:5001 Wireless Network

  7. IP camera 內建無線AP MAC: 0002D102CB8D Port: 5001 連接模式3 實體IP:140.112.94.77 主AP+WDS WDS (Wireless Distribution System) 子AP+WDS Port:26 Port:36 虛擬IP:192.168.1.252 MAC: 00120E671685 http://140.112.94.77:5001 Wireless Network

  8. 連接模式3之AP設定說明主AP、子AP

  9. 主AP的設定 (連接實體IP:140.112.94.77的AP稱為主AP)

  10. 友旺AP預設URL 其他廠牌或型號請參見 產品使用手冊

  11. 無線AP (友旺)

  12. 子AP的MAC

  13. 1 2

  14. 1 2 3 4

  15. 2 1 3 設定與主AP做無線串接的子AP的硬體號碼 MAC

  16. 在主AP上設定與子AP連接的Ports • 包括： • Port 26: PICNIC • Port 36: PICNIC • Port 5001: IP Camera (以此為例做說明) • 虛擬IP: 192.168.1.1

  17. 1 2 3

  18. 子AP的設定

  19. 連接模式3 IP camera 內建無線AP Port: 5001 實體IP:140.112.94.77 MAC: 00120E33AC72 主AP+WDS WDS (Wireless Distribution System) 子AP+WDS Port:26 Port:36 虛擬IP:192.168.1.252 http://140.112.94.77:5001 Wireless Network

  20. 1 2

  21. 1 2 3 4

  22. 1 2 3 設定與子AP做無線連接的主AP的MAC位址

  23. 主AP的MAC

  24. 內建無線AP的IP攝影機 在子AP上設定IP Camera 之Mac Address的方法同前

  25. 內建無線AP的IP攝影機

  26. 某蘭花公司的溫室與機房 催花溫室內 辦公室內 機房

  27. 催花溫室內的IP Camera 與監測畫面

  28. 冷凍空調熱泵主機房內的IP Camera 與監測畫面

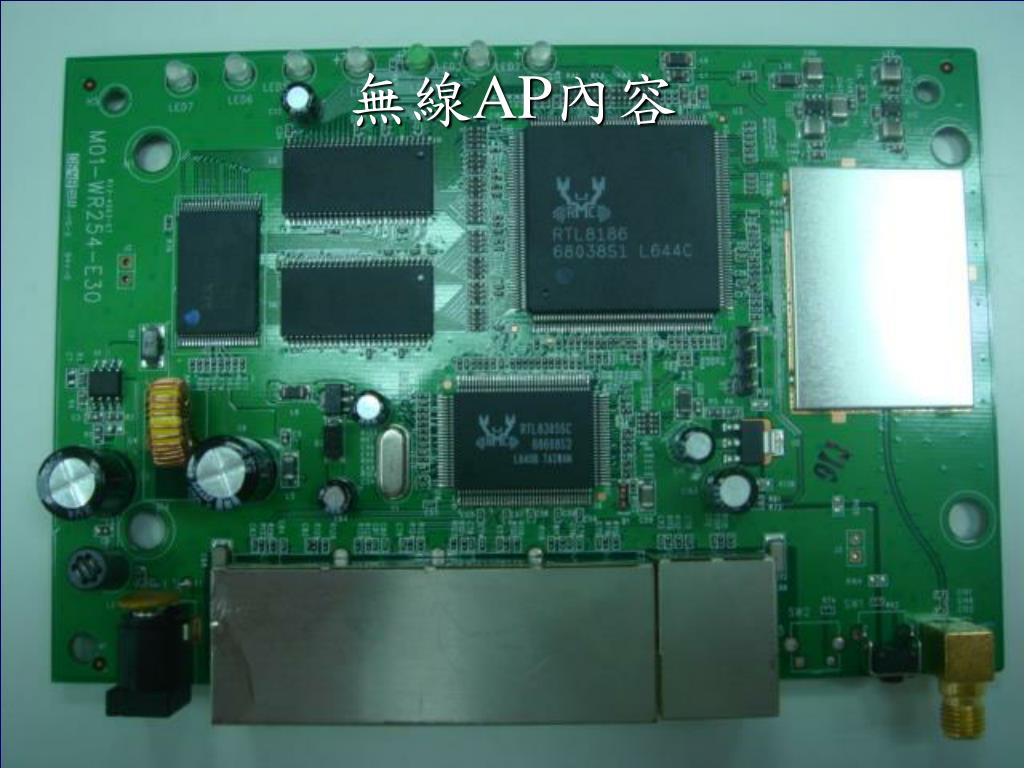

  29. 無線AP內容

  30. IP Camera (Level One, FCS-1010沒有內建的AP)

  31. SUP

  32. 手機使用的Camera
