  1. Les Offres Windows Storage Server de A à Z François-Manuel Billault Avant-ventes Spécialiste Stockage – franb@microsoft.com Microsoft France

  2. Agenda • Notre Vision • Windows Storage Server en détail • Les Différences entre Windows Server 2003 R2 et Windows Storage Server R2 • Windows Unified Data Storage Server 2003 • Solution Partenaire • Conclusion MICROSOFT CONFIDENTIAL

  3. Universel • Support des Différents Plateformes Matériels du Marché • Poussant l’émergence des technologies haut de gamme • Un Ecosystème de Partenaires très riche Distribué • Ommiprésent et toujours accessible • Site Centraux, Service Depatementaux, Réseaux d’Agneces • DAS, NAS, & SAN

  4. Faire de Windows une des Meilleures Plateformes de Solutions de Stockage #1 en iSCSI et FC #1 sur le SAN côté serveur 54% Part de Marché sur le NAS Base Importante de l’Eco-Système Plus de 100 partenaires Innover Solutions Site Distants – Solutions de Sauvegarde avec DPM Simple SAN Enterprise Storage DivisionEstablished 2003 MICROSOFT CONFIDENTIAL

  5. Agenda • Notre Vision • Windows Storage Server en détail • Les Différences entre Windows Server 2003 R2 et Windows Storage Server R2 • Windows Unified Data Storage Server 2003 • Solution Partenaire • Conclusion MICROSOFT CONFIDENTIAL

  6. Windows Storage Server en détail • Serveur de fichiers et d’impression dédié • Basé sur la technologie Windows server • Anciennement Windows Powered NAS • Pré configuré, disponible auprès des principaux OEMs • A partir de 160 Go jusqu’à 60+ To • Configuration Redondance de pannes • Serveur « sans tête » • Version rackable • Déploiement facile • Administration à distance • Supporté par tous les ISV • Coût de possession très bas

  7. Windows Storage Server 2003 comparé à Windows Server 2003 • Windows Storage Server 2003 support seulementles applications suivantes: • Sauvegarde (en option) • Anti-Virus (en option) • Déploiement SQL/Exchange limité (via des features pack option) • Serveur de fichiers et d’impression (inclus) • Gestions des utilisateurs (inclus) • Gestions des Quotas (users, volume et répertoires -inclus) • Support NFS (inclus) • Pas besoin de licences CALs

  8. ~2 ans ~4 ans Cycle de disponibilité des nouvelles versions Mainstream Service Packs & Updates Support étendu Durée minimale de 5 ans Durée minimale de 5 ans

  9. Agenda • Notre Vision • Windows Storage Server en détail • Les Différences entre Windows Server 2003 R2 et Windows Storage Server R2 • Windows Unified Data Storage Server 2003 • Solution Partenaire • Conclusion MICROSOFT CONFIDENTIAL

  10. Les Différences entre Windows Server 2003 R2 et Windows Storage Server R2 • En commun • Les mêmes technologies que Windows Server 2003 R2 • Mêmes technologies: • Protocoles Fichiers – SMB, EFS, NFS, AppleTalk • Protocoles Réseaux –TCP/IP, IPv6,IPSec • Connectivité – Fibre Channel, iSCSI, Gig E, MPIO • Securité – SMB Signing, PKI, Certificate Services • Active Directory – Membre AD, Group Policy, cross-forest trust,… MICROSOFT CONFIDENTIAL

  11. Gestion d’une seule identité à travers des applications partenaires, Web ou UNIX Gestion de l’Identité Réseau d’Agence Gestion du Stockage Virtualisation Application Doing More With LessJust Got Better Meilleur connectivité, fiabilité et TCO – jusqu’à 95% de réduction du trafic sur un lien WAN Meilleur contrôle de la gestion de la configuration du stockage permettant de réduire de 10% les coûts d’administrations. Toutes dernières solutions .NET & support du 64-bit & .NET Avantages de la Version Enterprise MICROSOFT CONFIDENTIAL

  12. Les Technologies EmergeantesWindows Server 2003 R2 • Charge de travail Serveurs de Fichiers • Compréssion Différentiel - Remote Differential Compression (RDC) • Distributed File System • Replication (File Replication Services FRS -> DFS-R) • DFS Namespace • Management Console • Charge de travail Serveurs d’Impression • Print Management Console MICROSOFT CONFIDENTIAL

  13. Remote Differential Compression • Nouvel algorithme de réplication permettant de ne transférer que des deltas • Objets modifiés: Détection des insertions, suppressions, et réarrangements de données au sein des fichiers • Nouveaux objets: Détection et réutilisation des «morceaux» d’objets sur la machine destinatrice • Algorithme générique • Applicable à tout type de fichier et tout type de protocole de communication. MICROSOFT CONFIDENTIAL

  14. Fichier modifié copie Request file The quick fox jumped The quick fox jumped The quick fox jumped The quick fox jumped SHA21 SHA11 SHA21 … SHA25 over the lazy brown dog. over the lazy brown dog. over the lazy brown dog. SHA22 over the lazy brown dog. SHA12 Nouveaux morceaux 3, 4 The dog was so lazy that he didn’t notice The brown dog was SHA23 The brown dog was SHA13 so lazy that he didn’t notice so lazy that he didn’t notice SHA24 “The brown dog was” the fox jumping over him. SHA14 the fox jumping over him. the fox jumping over him. “so lazy that he …” the fox jumping over him. SHA25 Remote Differential CompressionFonctionnement Client Serveur Fichier d’origine Fichier mis à jour [récursif] • Les fichiers d’origine et mis à jour sont divisés en morceaux de longueur variable en fonction du contenu. • Une fonction de prise d’empreinte est invoquée sur une vue glissante du contenu du fichier. • Les modifications apportées au sein d’un morceau du fichier peuvent générer une division de celui-ci, mais n’ont pas d’impact sur les limites des autres morceaux du fichier. • Un condensé (SHA) est calculé pour chaque morceau, côté serveur et client. • Le nombre de dits utilisé dans le condensé peut varier en fonction de la taille du fichier et d’une signature globale du fichier. • Le serveur transmet la liste des condensés au client. • Pour les fichiers volumineux l’algorithme est utilisé de manière récursive. • Le client assemble le fichier modifié en: • Copiant des morceaux existants du fichier d’origine dans le cas ou le condensé SHA du fichier d’origine correspond à celui du fichier mis à jour côté serveur. • Demandant les morceaux manquants/modifiés au serveur. • L’ensemble des communications est compressé via zlib. MICROSOFT CONFIDENTIAL

  15. Remote Differential CompressionFonctionnement Facteur de réduction de la bande passante: RDC vs. Fichier complet 450 409 400 350 292 300 250 200 150 92 100 41 31 30 50 17 15 13 3 0 .DOC 489 K .DOC 2.6 M .MPP 241K .PPT 594K .XLS 2.4M .ZIP 348K .HTM 425K .PPT 3.9M .PST 293M .VSD 318 K MICROSOFT CONFIDENTIAL

  16. Distributed File System (DFS)Fonctionnalités M: \\Société • DFS permet de créer un espace de noms virtuel décorrélé de l’espace physique de stockage \Marketing M: \Prod N: M: \\Serveur1\Marketing O: \Ventes N: \\Serveur2\Prod • DFS permet d’assurer une disponibilité optimale des données via ses fonctions de réplication et de localisation O: \\Serveur3\Ventes MICROSOFT CONFIDENTIAL

  17. Distributed File System (DFS)Scenarii d’utilisation • Distribution de fichiers des sites centraux vers les agences • Applications, documents, correctifs, etc • Consolidation de fichiers des agences vers les sites centraux • Suppression des sauvegardes sur bande dans les agences • Mobilité et échange de données inter agences • Transfert de fichiers inter sites MICROSOFT CONFIDENTIAL

  18. 2 2 1 1 3 Distributed File System (DFS)Scenario d’utilisation - Publication Utilisateur enagence “Toulouse” Serveur enagence “Toulouse” Réplication DFS Serveur du Datacenter “Paris” X Espace de noms DFS Utilisateur enagence “Lille” Serveur enagence “Lille” MICROSOFT CONFIDENTIAL

  19. Application de sauvegarde Application de sauvegarde 1 2 3 4 Distributed File System (DFS)Scenario d’utilisation - Consolidation Serveur de collecte dans le Datacenter Réplication DFS Espace de noms DFS X Serveur enagence “Lille” Utilisateur enagence “Lille” MICROSOFT CONFIDENTIAL

  20. Utilisateur 2 4 1 3 Utilisateur Distributed File System (DFS)Scenario d’utilisation - Mobilité Serveur enagence “Toulouse” Réplication DFS Serveur du Datacenter “Paris” Espace de noms DFS Serveur enagence “Lille” MICROSOFT CONFIDENTIAL

  21. Etats prédéfinis et/ou paramétrables Prédéfinis permettant une mise en œuvre simple Paramétrables permettant un ciblage plus précis File Storage Resource ManagerAnalyse du stockage - Fonctionnalités MICROSOFT CONFIDENTIAL

  22. File Storage Resource ManagerAdministration des quotas - Fonctionnalités • Les quotas limitent la taille d’une arborescence ou d’un volume • Les limites peuvent être soft ou hard • Contraintes sur le système de fichiers • NTFS uniquement • L’utilisation est suivie en temps réel • Les I/O échouent lorsque la limite hard est atteinte • L’utilisation des quotas est calculée en fonction de l’espace disque utilisé • Support des formats de fichiers particuliers • Compressés, sparse, streams, hard links, reparse points MICROSOFT CONFIDENTIAL

  23. File Storage Resource ManagerAdministration des quotas - Fonctionnalités • Possibilités de définir différents seuils et mécanismes de notification • Configuration des volumes autonome • Les définitions des quotas se déplacent avec les volumes (SAN, disques hot-plug, Cluster) MICROSOFT CONFIDENTIAL

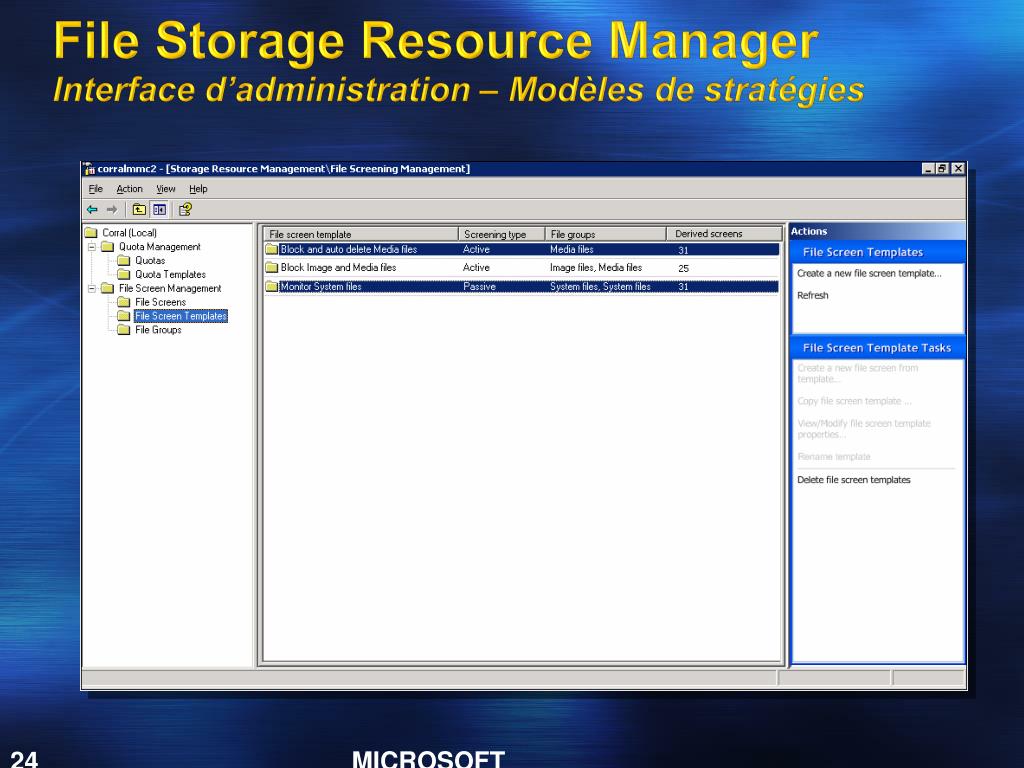

  24. File Storage Resource ManagerInterface d’administration – Modèles de stratégies MICROSOFT CONFIDENTIAL

  25. File Storage Resource ManagerInterface d’administration - Quotas MICROSOFT CONFIDENTIAL

  26. MICROSOFT CONFIDENTIAL Microsoft Confidential

  27. MICROSOFT CONFIDENTIAL Microsoft Confidential

  28. MICROSOFT CONFIDENTIAL Microsoft Confidential

  29. Storage Manager for SANConfiguration du stockage - Problématiques • Les environnements de taille petite et moyenne souhaitent bénéficier des avantages du SAN cependant • Les produits du marché n’offrent en général pas des fonctionnalités de base telles que découverte des composants, création de LUN, allocation du stockage • Les administrateurs ont une expérience des technologies SAN limitée et cherchent des outils d’administration masquant la complexité • Environnement cible jusqu’à 20 serveurs • Ne nécessite pas une surveillance des performances sophistiquée • Ne nécessite pas de supporter un nombre important de périphériques MICROSOFT CONFIDENTIAL

  30. This page duplicates part of the “Create Volume” wizard from the Disk Management UI. MICROSOFT CONFIDENTIAL Microsoft Confidential

  31. NFS • NFS est Natif dans R2 • Inclus NFS Server, NFS Client, User Name Mapping • Amélioration interopabilité NFS/SMB interop, plus besoin de nfsonly • support 64-bit • Localisé (différentes langues supportées) • Nouvelle interface UI • Support des devices NFS (MKNOD) • Active Directory Lookup • Les données UID & GID sont maintenant des attributs objets dans AD (RFC 2307) MICROSOFT CONFIDENTIAL

  32. La Console d’administration des imprimantes • Console unique de la gestion de toute les imprimantes • Permet d’attacher les imprimantes aux serveurs et utilisateurs à travers des polices de groupes MICROSOFT CONFIDENTIAL

  33. Les Différences entre Windows Server 2003 R2 et Windows Storage Server R2 • Les Différences • La License et Prix • Branding (bitmaps) • Pré-configuré et Conçu pour le service de Fichiers (Modification de la base Registry) • Disponibleuniquementauprès des constructeurs • Les DifférencesClés • Single Instance Storage • Rechercheindexée • Optimisé pour le service de fichiers • http://www.microsoft.com/windowsserver2003/evaluation/performance/tuning.mspx MICROSOFT CONFIDENTIAL

  34. Les Bénéfices de Windows Storage Server 2003 R2 Productivité Administration Réseau d’Agence 2005 Nouvelle version de DFS-N Nouvel Algorithme de réplication -RDC Console unique pour la gestion de toutes les imprimantes Optimisé pour le Service de Fichiers Outil de recherche de fichier - indexé Windows SharePoint Services Nouvelle console d’administration -MMC Single Instance Storage Gestion du SAN - SMfS 2006 2007 MICROSOFT CONFIDENTIAL

  35. Nouvelle version du NAS Windows Storage Server 2003 R2: • Optimisé pour le service de fichiers • Single Instance Storage • Recherche Indexé MICROSOFT CONFIDENTIAL

  36. Single Instance Storage • Single Instance Storage (SIS) • Service disponible pour RIS dans Windows 2000 Server et Windows Server 2003 • Maintenant disponible au niveau fichiers dans Windows Storage Server 2003 R2 Standard Edition et Enterprise Edition • Single Instance Storage • Permet de réduire la consommation de l’espace disque • SIS scanne les volumes pour trouver les fichiers dupliqués • Les fichiers dupliqués sont déplacés dans la SIS Common Store et remplacés par des pointeurs (reparse points) • Complètement Transparent pour l’utilisateur • Les logiciels de sauvegarde qui supportent SIS • Veritas Backup Exec • CA ArcServe • CommVault Galaxy MICROSOFT CONFIDENTIAL

  37. Single Instance Storage (SIS) • Extension NTFS transparente • Déployé depuis 2 an par MS-IT • 14To économisé sur les serveurs de fichiers MICROSOFT CONFIDENTIAL

  38. Console d’Administration NAS MICROSOFT CONFIDENTIAL

  39. FSRM & SIS Démo

  40. SKU Breakdown MICROSOFT CONFIDENTIAL

  41. Les Performances de Windows Storage Server R2 • NetBench benchmark of 4.11 gigabits/sec for CIFS • SpecSFS benchmark of 22,416 ops/sec for NFS http://www.spec.org/sfs97r1/results/res2005q4/ MICROSOFT CONFIDENTIAL

  42. Agenda • Notre Vision • Windows Storage Server en détail • Les Différences entre Windows Server 2003 R2 et Windows Storage Server R2 • Windows Unified Data Storage Server 2003 • Solution Partenaire • Conclusion MICROSOFT CONFIDENTIAL

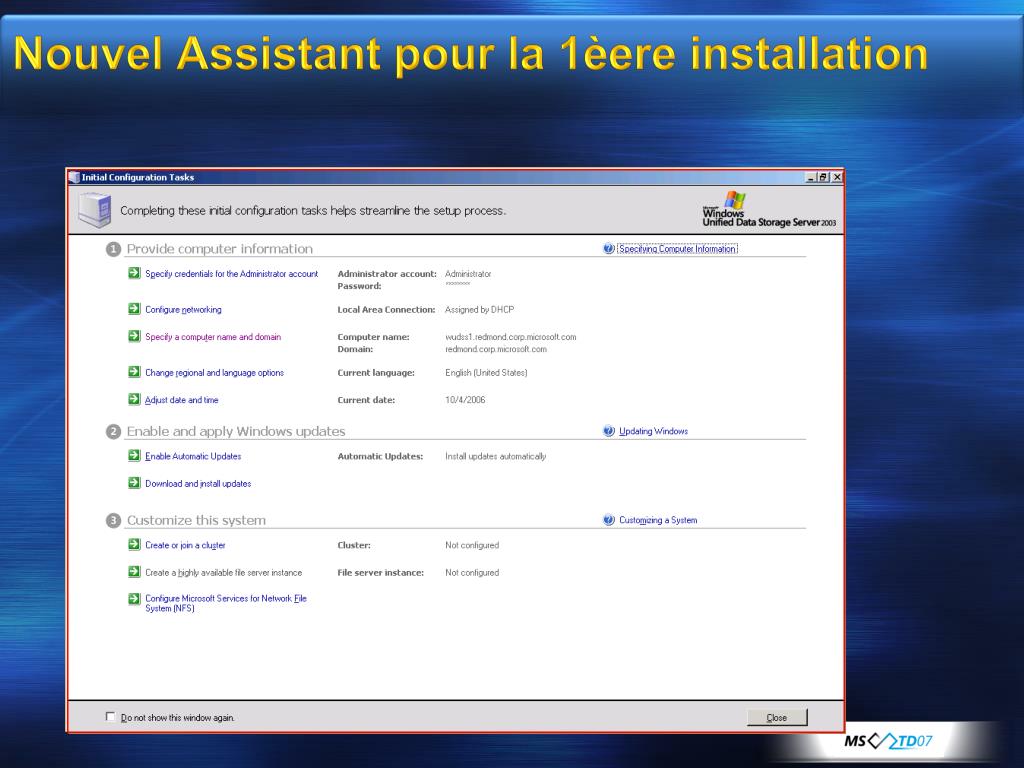

  43. Nouvel Assistant pour la 1èere installation

  44. Share and Storage Management • New MMC snap-in • Unified overview of storage and shares • Unified share provisioning (SMB and NFS) • Unifying share and storage provisioning • Tabbed overview of shares and volumes with key properties • Volume actions: • Extend, format, delete and properties • Share actions: • Stop sharing and properties

  45. Provision Storage • Integrated storage provisioning experience • Create a new LUN • Specify LUN type • Unmask a LUN • Create and format a Volume • Supports Multiple Protocols • FC, iSCSI, and SAS • Requires VDS 1.1 hardware provider

  46. Assistant d’administration des Partages

  47. Administration à Distance • Nouvelle “applet Java” pour les machines non-Microsoft afind’établiruneconnexion TS • Etape de Connexion • Le Client se connecte via http://servername/admin • Côtéserveurdétection du type de client : • ActiveX RDP pour client Windows • Java RDP client if non-Windows • IIS doitêtreinstallé par défaut • Clients supportés : • Red Hat Enterprise Linux 3 ou 4 WS • SuSE Linux Enterprise Server 9 ou 10 • Java 2 Runtime Environment 1.4.2 • Firefox v1.0.6 ou + • Mozilla v1.7.11 ou +

  48. Et enfin arrive le iSCSI Target! Storage Area Network (SAN) sur réseau IP Tire parti de l’Ethernet standard (1 Gbps ou +) Intégré dans Windows Storage Server 2003 R2 Réseau Client MicrosoftiSCSI SoftwareTarget SAN IP sur Ethernet Initiateur iSCSI sur les serveurs hôtes (Windows ou autres)

  49. Mais c’est quoi le iSCSI? iSCSI=internet Small Computer System Interface iSCSI est un protocole TCP/IP qui permet la connexion et l’administration de périphérique de stockage sur IP. Permet d’utiliser l’infrastructure Ethernet déjà en place pour partager les périphériques de stockage • Les périphériques iSCSI sont présentés au S.E comme s’ils étaient attachés localement au bus SCSI. • Les commandes SCSI sont interceptées et redirigées vers la couche iSCSI, elles sont encapsulées et envoyées comme paquets TCP. • Permet d’éliminer les problèmes de distance et du nombre de connexion des périphérique SCSI.
