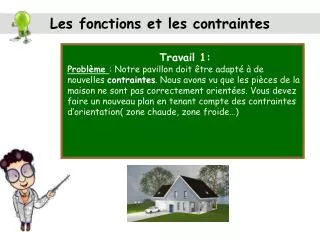

  1. Les fonctions et les contraintes Travail 1: Problème : Notre pavillon doit être adapté à de nouvelles contraintes. Nous avons vu que les pièces de la maison ne sont pas correctement orientées. Vous devez faire un nouveau plan en tenant compte des contraintes d’orientation( zone chaude, zone froide…)

  2. Les fonctions et les contraintes Lever du soleil 6H Coucher du soleil 18H Mouvement du soleil

  3. Les fonctions et les contraintes Contrainte d’orientation (Exposition au vent et au soleil) Zone parents Zone froide Zone enfants Chambre 2 Chambre 1 Chambre 3 Sdb-wc Zone chaude Entrée Zone agréments Cuisine Salon Séjour Zone de service

  4. Les fonctions et les contraintes Trouver l’échelle : ? Terrain: ….. cm sur le plan 8m en réalité Maison:20 cm sur le plan 20m en réalité 840m²

  5. Les fonctions et les contraintes Activité 1 La longueur de la maison est de 20m en réalité. La longueur de la maison est de 20cm sur le plan. La largeur de la maison est de 8m en réalité. La largeur de la maison est de 8cm sur le plan. Divisé par 100 Multiplié par 100 Une échelle intervient à chaque fois que l'on agrandit ou réduit la réalité.

  6. Les fonctions et les contraintes Dessine les cloisons, portes et les ouvertures pour aménager ta maison. Prendre en compte les contraintes. 160m² 1 zone parents avec douche et wc Salon 1 zone enfant avec 2 chambres de 16m² Salle de bain Cuisine Garage Séjour

  7. Les fonctions et les contraintes Travail 2: Problème : Le restaurant de Mr Durois doit être adapté à de nouvelles contraintes. Mr Duroisse trouve aujourd’hui dans l’obligation d’accueillir des personnes à mobilité réduite dans son restaurant. Quelles sont les adaptations à faire sur la structure intérieur (Cloison, portes, …)

  8. Les fonctions et les contraintes Activité 2 2- Contraintes d’aménagement pour la circulation d’une personne à mobilité réduite. A l’aide du document « accessibilité fauteuil », identifie-les contraintes de circulation d’un fauteuil roulant ?

  9. Les fonctions et les contraintes Activité 2 2- Contraintes d’aménagement pour la circulation d’une personne à mobilité réduite. Il faut un cercle minimum de 150cm pour permettre à une personne en fauteuil de faire un demi-tour.

  10. Les fonctions et les contraintes Activité 2 Les dimensions et données techniques nécessaires à l’aménagement des espaces sont imposées par des normes(loi)

  11. Les fonctions et les contraintes Activité 2 2- Contraintes d’aménagement pour la circulation d’une personne à mobilité réduite.

  12. Les fonctions et les contraintes Activité 2

  13. Les fonctions et les contraintes Activité 2 2- Contraintes d’aménagement pour la circulation d’une personne à mobilité réduite. -Quelle est la dimension réelle de l’encombrement d’un fauteuil roulant ? -Quelle doit être la dimension réelle d’ouverture d’une porte? Les dimensions et données techniques nécessaires à l’aménagement des espaces sont imposées par des normes(loi)
