บทที่ 10 โครงสร้างข้อมูลกราฟ กราฟ

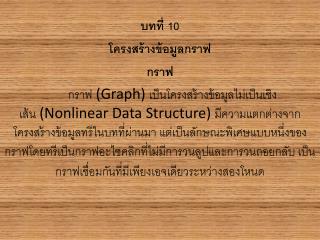

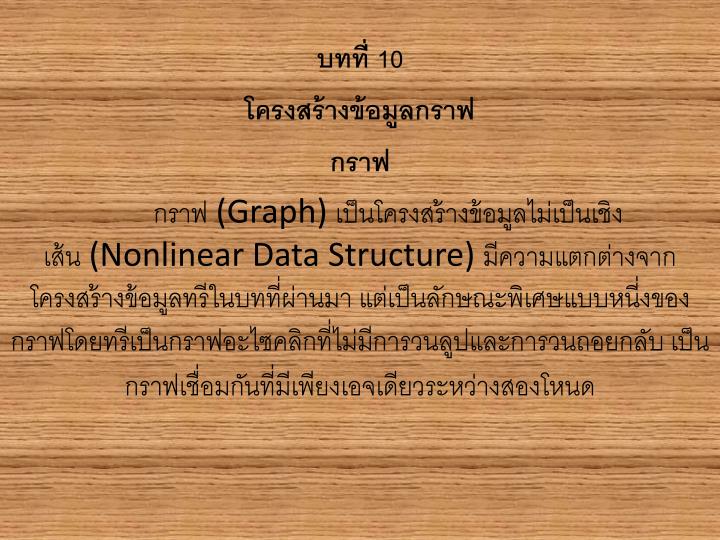

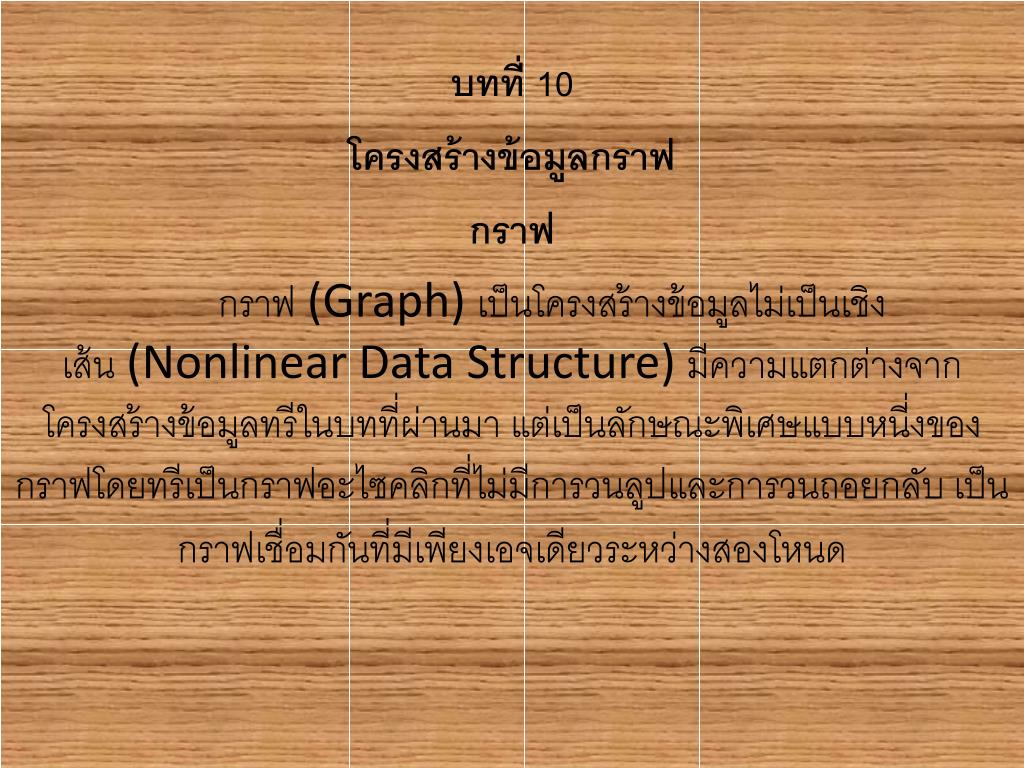

1. บทที่ 10 โครงสร้างข้อมูลกราฟ กราฟ กราฟ (Graph) เป็นโครงสร้างข้อมูลไม่เป็นเชิงเส้น (Nonlinear Data Structure) มีความแตกต่างจากโครงสร้างข้อมูลทรีในบทที่ผ่านมา แต่เป็นลักษณะพิเศษแบบหนี่งของกราฟโดยทรีเป็นกราฟอะไซคลิกที่ไม่มีการวนลูปและการวนถอยกลับ เป็นกราฟเชื่อมกันที่มีเพียงเอจเดียวระหว่างสองโหนด

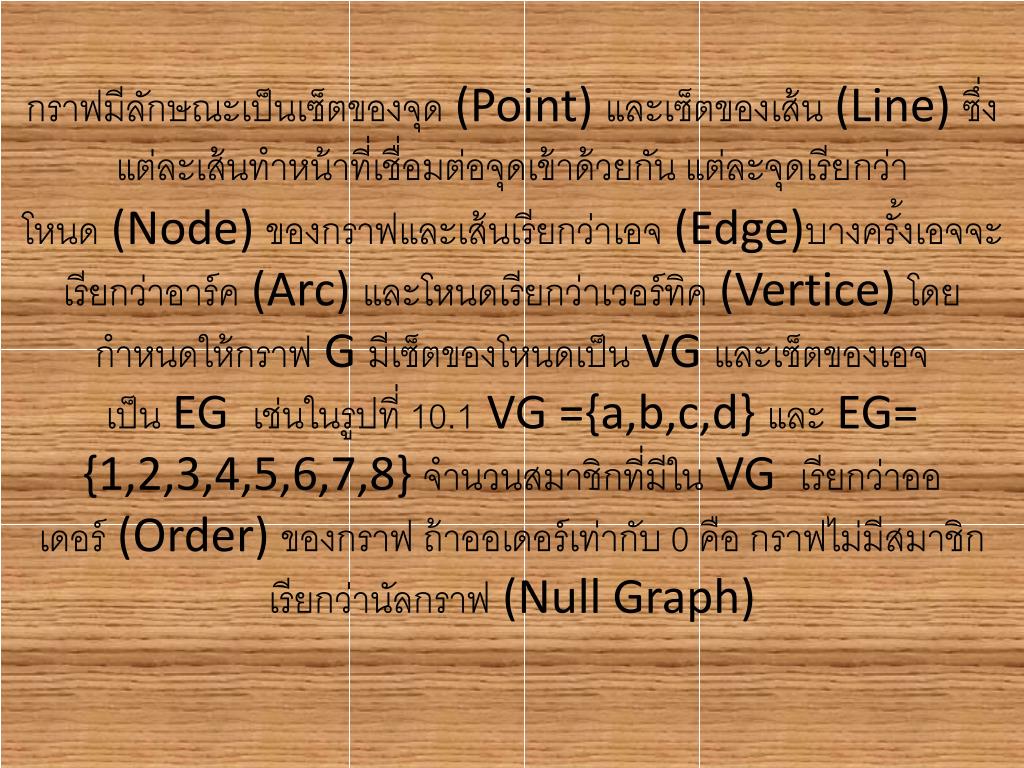

2. กราฟมีลักษณะเป็นเซ็ตของจุด (Point) และเซ็ตของเส้น (Line) ซึ่งแต่ละเส้นทำหน้าที่เชื่อมต่อจุดเข้าด้วยกัน แต่ละจุดเรียกว่าโหนด (Node) ของกราฟและเส้นเรียกว่าเอจ (Edge)บางครั้งเอจจะเรียกว่าอาร์ค (Arc) และโหนดเรียกว่าเวอร์ทิค (Vertice) โดยกำหนดให้กราฟ G มีเซ็ตของโหนดเป็น VG และเซ็ตของเอจเป็น EG  เช่นในรูปที่ 10.1 VG ={a,b,c,d} และ EG= {1,2,3,4,5,6,7,8} จำนวนสมาชิกที่มีใน VG  เรียกว่าออเดอร์ (Order) ของกราฟ ถ้าออเดอร์เท่ากับ 0 คือ กราฟไม่มีสมาชิกเรียกว่านัลกราฟ (Null Graph)

3. รูปที่ 10.1ตัวอย่างกราฟที่มีจำนวนสมาชิกออเดอร์เท่ากับ 4 เอจของแต่ละโหนดจะพิจารณาจากการเชื่อมต่อกัน เช่น เอจ 4 เชื่อมโหนด c กับ d และกำหนดเป็น Path (c,d) โดยตำแหน่งของสมาชิกไม่มีความสำคัญ ดังนั้น กราฟในรูปที่ 10.1 จึงเท่ากับกราฟในรูปที่ 10.2 ต่อไปนี้

4. รูปที่ 10.2ตัวอย่างกราฟที่เท่ากับกราฟในรูปที่ 10.1 โดยตำแหน่งของโหนดที่ต่างกัน • ในการเชื่อมต่อกันระหว่างสองโหนดอาจมีได้หลาย ๆ เอจ เช่น เอจ 5, 6, และ 7 ซึ่งเป็น Path (b,d)  ทั้งหมด เช่นกันไม่มีเอจที่เป็น  Path(a,d) บางเอจเชื่อมต่อกันเพียงโหนดเดียวกับตัวเองคือเอจ 8 ที่เป็น Path(a,a) แบบวนลูป

5. รูปที่ 10.3 ตัวอย่างกราฟเรียบง่าย 1.  กราฟ G จะเป็นกราฟเรียบง่าย (Simple Graph) ในรูปที่ 10.3 ต้องเป็นไปตามเงื่อนไข ดังนี้ 1.1   ต้องไม่มีการวนลูปของเอจเกิดขึ้นใน EG  หรือมี Path(V,V) 1.2   ต้องไม่มีเอจมากกว่าหนึ่งเชี่อมต่อกันระหว่างสองโหนด

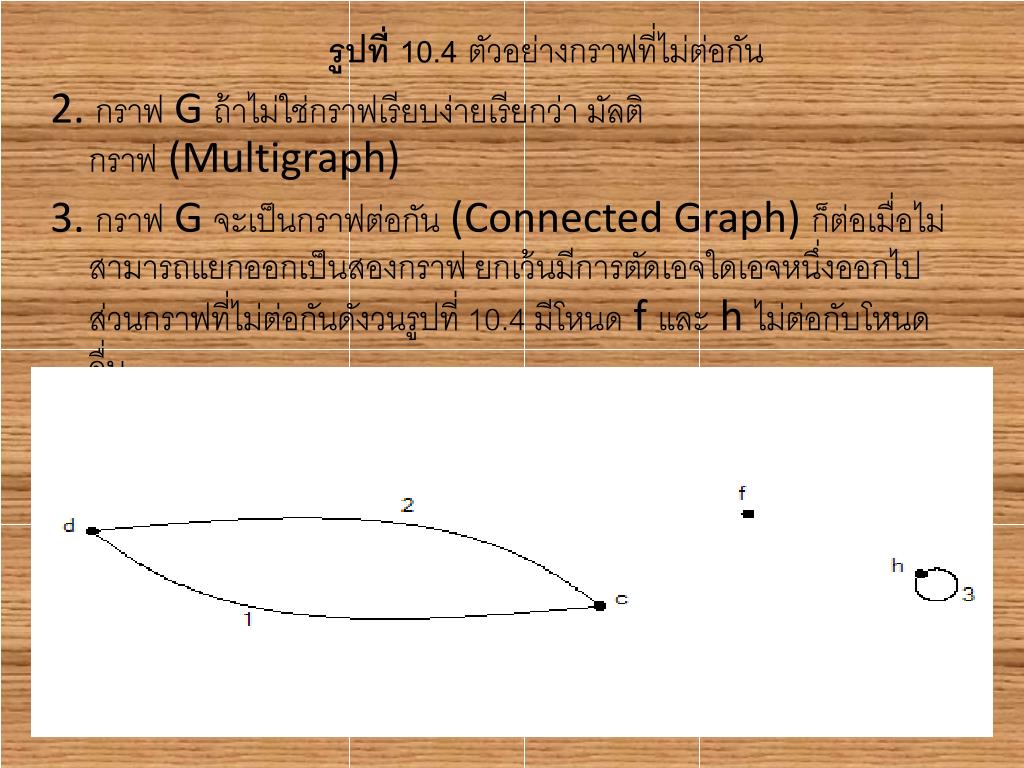

6. รูปที่ 10.4ตัวอย่างกราฟที่ไม่ต่อกัน 2. กราฟ G ถ้าไม่ใช่กราฟเรียบง่ายเรียกว่า มัลติกราฟ (Multigraph) 3. กราฟ G จะเป็นกราฟต่อกัน (Connected Graph) ก็ต่อเมื่อไม่สามารถแยกออกเป็นสองกราฟ ยกเว้นมีการตัดเอจใดเอจหนึ่งออกไป ส่วนกราฟที่ไม่ต่อกันดังวนรูปที่ 10.4 มีโหนด f และ h ไม่ต่อกับโหนดอื่น

7. เส้นทาง เส้นทางในกราฟ (Path) เป็นการจัดลำดับของเอจที่มีตั้งแต่หนึ่งหรือมากกว่าทำการเชื่อมต่อระหว่างสองโหนด ซึ่งกำหนดเป็น P(Vi,Vj) คือ เส้นทางการเชื่อมระหว่างโหนด Vi กับVjและถ้า P(Vi,Vj) มีในกราฟก็จะต้องอยู่ใน EG  ดังนั้น ลำดับของเอจจะอยู่ในรูปแบบต่อไปนี้                                P(Vi,Vj) = (Vi,X1) (X1,X2) . . . (Xn-1,Xn) (Xn,Vj) และจะได้ความยาวของเส้นทางเป็นจำนวนเอจที่ประกอบรวมกัน จากกราฟเรียบง่ายในรูปที่ 10.3 จะได้เส้นทางระหว่างโหนด b กับ d ดังนี้ เส้นทาง 1 P(b,d) = (b,c)(c,d)                                   ความยาวเท่ากับ 2 เส้นทาง 2 P(b,d) = (b,c)(c,b)(b,c)(c,d)                    ความยาวเท่ากับ 4 เส้นทาง 3 P(b,d) = (b,d)                                          ความยาวเท่ากับ 1 เส้นทาง 4 P(b,d) = (b,c)(c,b)(b,d)                           ความยาวเท่ากับ 3

8. โดยทั่วไปเส้นทางที่ต้องการและสนใจเลือกใช้คือ เส้นทางที่วิ่งผ่านโหนดเพียงครั้งเดียวเท่านั้น ก็จะได้เฉพาะเส้นทาง 1 กับ 3 ส่วนเส้นทาง 2 มีการวิ่งผ่านโหนด b และ c สองครั้งและเส้นทาง 4 วิ่งผ่านโหนด b สองครั้ง นอกจากนี้ยังสนใจเฉพาะเอจที่ถูกวิ่งผ่านเพียงครั้งเดียวเช่นกัน เนื่องจากช่วยให้อัลกอริทึมไม้ต้องล่าช้าที่ต้องกลับไปทำงานในเส้นทางเดิม

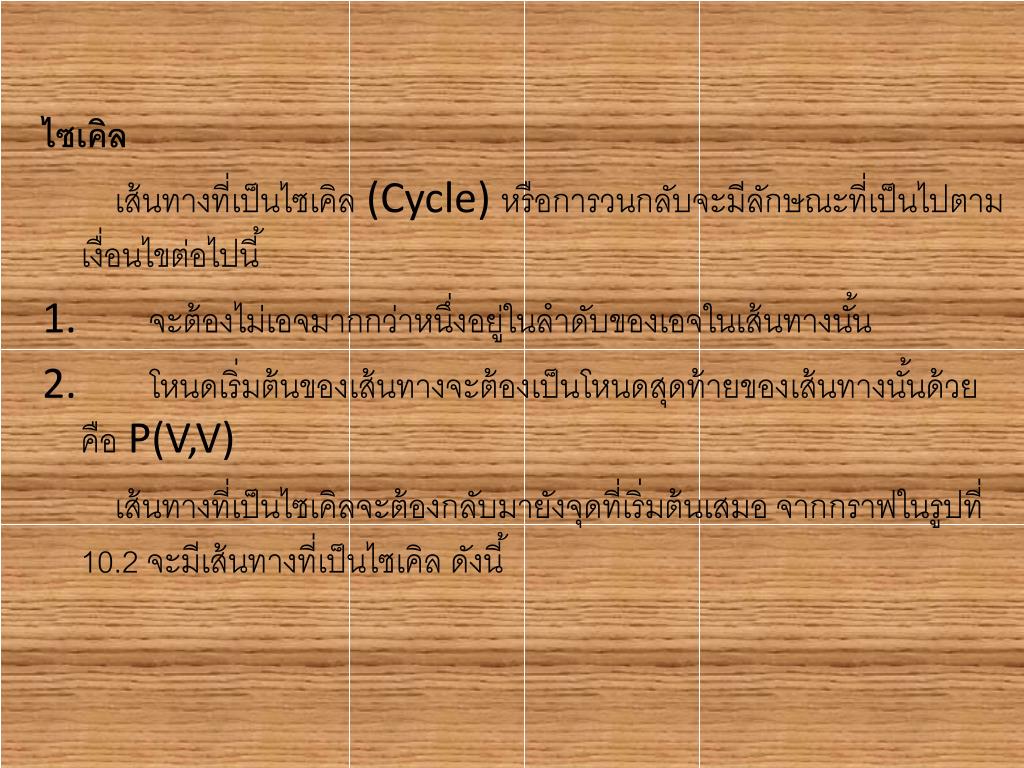

9. ไซเคิล เส้นทางที่เป็นไซเคิล (Cycle) หรือการวนกลับจะมีลักษณะที่เป็นไปตามเงื่อนไขต่อไปนี้ 1.       จะต้องไม่เอจมากกว่าหนึ่งอยู่ในลำดับของเอจในเส้นทางนั้น 2.       โหนดเริ่มต้นของเส้นทางจะต้องเป็นโหนดสุดท้ายของเส้นทางนั้นด้วย คือ P(V,V) เส้นทางที่เป็นไซเคิลจะต้องกลับมายังจุดที่เริ่มต้นเสมอ จากกราฟในรูปที่ 10.2 จะมีเส้นทางที่เป็นไซเคิล ดังนี้

10. เส้นทาง 1 P(a,a) = (a,a) เส้นทาง 2 P(b,b) = (b,c)(c,b) เส้นทาง 3 P(b,b) = (b,c)(c,d)(d,b) เส้นทาง 4 P(d,d) = (d,b)(b,c)(c,d) เส้นทาง 5 P(d,d) = (d,b)(b,d) เมื่อใดที่กราฟไม่มีเส้นทางที่เป็นไซเคิลเรียกว่าอะไซคลิก (Acyclic) ดังรูปที่ ข้างบนนี้ซึ่งเป็นกราฟอะไซคลิกรูป (a) และรูป (b)

11. กราฟทิศทาง ลักษณะเฉพาะที่เพิ่มเข้ามาในโครงสร้างข้อมูลกราฟทั่วไปได้เป็นกราฟทิศทาง(Directed Graph) ซึ่งใช้หัวลูกศรเป็นตัวกำหนดทิศทางให้แต่ละเอจในกราฟ ดังในรูปที่ 10.6

12. กราฟทิศทางจะมีดีกรีเข้า (In-Degree) เป็นจำนวนเอจที่ชี้เข้ามาสิ้นสุดที่โหนดและมีดีกรีออก (Out-Degree) เป็นจำนวนเอจที่ชี้ออกจากโหนด ดีกรีของโหนดใดโหนดหนึ่ง คือ ผลรวมของดีกรีเข้ากับดีกรีออก จากรูปที่ 10.6 จะได้ดีกรีของแต่ละโหนดดังนี้  In-Degree (a) = 1                Out-Degree (a) = 2                    Degree (a) = 3 In-Degree (b) = 4                Out-Degree (b) = 2                   Degree (b) = 6 In-Degree (c) = 1                Out-Degree (c) = 2                    Degree (c) = 3 In-Degree (d) = 2                Out-Degree (d) = 2                    Degree (d) = 4

13. การสร้างกราฟใช้งาน โดยปกติภาษาเขียนโปรแกรมมีการสร้างโครงสร้างข้อมูลให้ใช้งานได้ทันที (Build-in Type) แต่ไม่มีกราฟรวมอยู่ด้วย ดังนั้น ผู้เขียนโปรแกรมที่ต้องการสร้างกราฟขึ้นมาใช้งานจะมีการนำโครงสร้างข้อมูลอื่นมาใช้เป็นกราฟ โดยมีอยู่ 3 แนวทางที่นำมาใช้ คือ 1.       ใช้แมตทริกติดกัน (Adjacency Matrix)  หรืออาร์เรย์สองมิติกำหนดเป็นกราฟ 2.       ใช้ลิสต์แบบไดเร็กทอรี่โหนด (Node Directory) กำหนดเป็นกราฟ 3.       ใช้มัลติลิสต์ (Multi-List) กำหนดเป็นกราฟ

14. กราฟแบบแมตทริกติดกัน ให้กราฟ G มีเซ็ตของโหนดเป็น VG และเซ็ตของเอจเป็น EG โดยกราฟมีออเดอร์เท่ากับ N ซึ่ง  N  >= 1 แนวทางหนึ่งในการกำหนดเป็นกราฟโดยใช้แมตทริกติดกัน (Adjacency  Matrix) เป็นอาร์เรย์ N-ต่อ-N เมื่อให้เป็นอาร์เรย์ A จะได้ว่า หมายความว่า หากมีเอจที่เชื่อมต่อกันระหว่างโหนดiกับ j ก็จะได้ A(i,j) = 1 ไม่เช่นนั้นมีค่าเป็น 0จากรูปที่ 10.7เป็นกราฟไม่มีทิศทางในรูป (a) เมื่อนำมาเขียนเป็นแมตทริกติดกันได้เป็นรูป (b)

15. รูปที่ 10.7ตัวอย่างกราฟไม่มีทิศทางและรูปแบบที่เป็นแมตทริกติดกัน หากเป็นกราฟทิศทาง แต่ละเอจจะมีโหนดเริ่มต้นและไปสิ้นสุดที่โหนดอื่น จะได้ว่า Edge(Vi,Vj) เป็นทิศทางจากโหนด Vi  ไปยังโหนดV j จากรูปที่ 10.8 ซึ่งเป็นกราฟทิศทางในรูป (a) นำมาเขียนเป็นแมตทริกติดกันได้เป็นรูป (b)

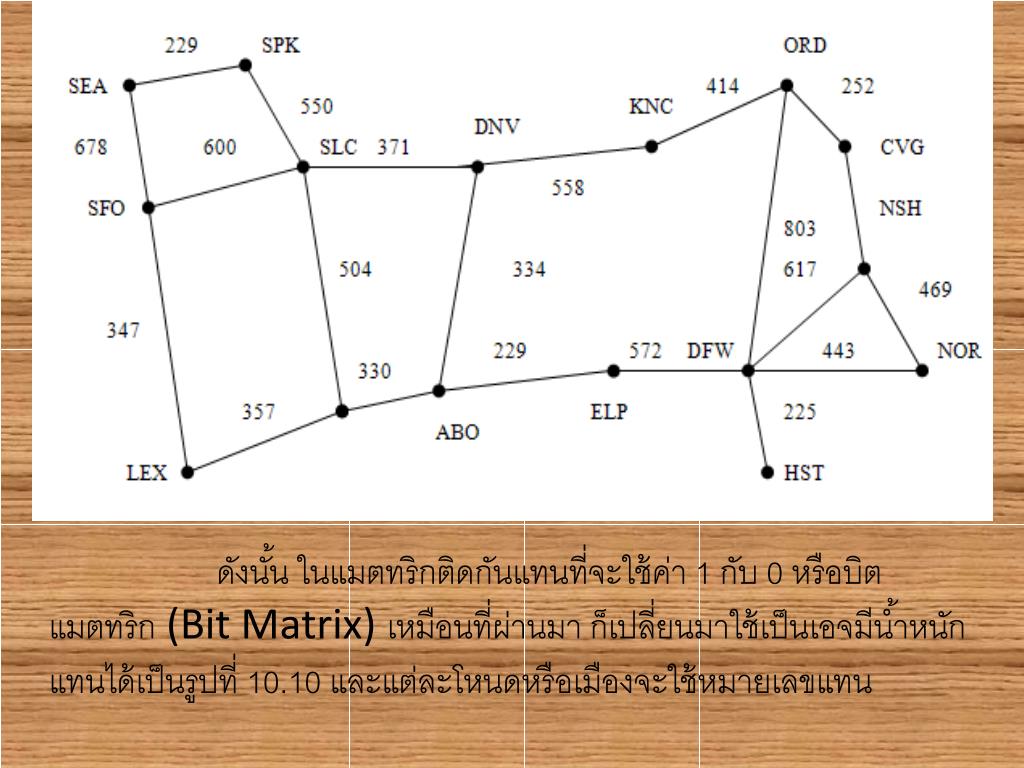

16. รูปที่ 10.8ตัวอย่างกราฟทิศทางและรูปแบบที่เป็นแมตทริกติดกัน เอจมีน้ำหนัก มีการนำกราฟแบบแมตทริกติดกันมาใช้ในแอปพลิเคชั่น เช่น กราฟในรูปที่ 10.9 ซึ่ง เป็นการใช้งานในระบบสารสนเทศของการจัดส่งสินค้า กราฟดังกล่าวประกอบด้วยเอจมีน้ำหนัก (Weighted Edge) โดยให้โหนดแทนความหมายของเมือง (City) และเอจแทนความหมายถึงเส้นทางในกานส่งสินค้าระหว่างเมือง แต่ละเอจมีการกำหนดระยะทางที่เชื่อมต่อกันระหว่างเมือง

17. ดังนั้น ในแมตทริกติดกันแทนที่จะใช้ค่า 1 กับ 0 หรือบิตแมตทริก (Bit Matrix) เหมือนที่ผ่านมา ก็เปลี่ยนมาใช้เป็นเอจมีน้ำหนักแทนได้เป็นรูปที่ 10.10 และแต่ละโหนดหรือเมืองจะใช้หมายเลขแทน

18. 1 = ABQ ,2 = CVG ,3 = DFW ,4 = DNV ,5 = ELP ,6 = HST 7 = KNC ,8 = LAX,9 = NSH ,10 = NOR ,11 = ORD ,12 = PHX ,13 = SEA ,14 = SFO ,15 = SLC,16 = SPK

19. เอจมีน้ำหนักจะถูกนำมาใช้งานบ่อย เช่น แอปพลิเคชั่นการขนส่ง (Transportation Application) ซึ่งน้ำหนักของเอจ หมายถึง ระยะทาง (Distance) ดังที่ผ่านมา แอปพลิเคชั่นการไหล (Flow Application) ซึ่งน้ำหนัก หมายถึง ปริมาณความจุ (Capacity) โดยให้โหนดของกราฟ คือ แกลลอน (Gallon) ที่มีท่อส่งในปริมาณความจุต่อวินาทีระหว่างโหนด หรือในระบบสื่อสารข้อมูลที่มีปริมาณการส่งเป็นบิตต่อวินาทีระหว่างสถานี หรือในระบบเครือข่าย (Network) ที่ให้น้ำหนัก หมายถึง เวลาที่ต้องใช้ในการทำงานกิจกรรมคือเอจให้เสร็จสิ้น แต่ละโหนดจะเป็นเหตุการณ์ (Event) ให้ทำกิจกรรม เมื่อเสร็จสิ้นลงก็ไปยังโหนดถัดไป ลักษณะดังกล่าวนำมาใช้กับระบบการบริหารจัดการโครงการ (Project Management System)

20. กราฟแบบไดเร็กทอรี่โหนดกราฟแบบไดเร็กทอรี่โหนด เทคนิคการใช้แมตทริกติดกันเป็นกราฟมีความต้องการเก็บข้อมูลเกี่ยวกับเอจครบทุกรูปแบบระหว่างโหนดที่เป็นไปได้ เมื่อกราฟมี N โหนดความเป็นไปได้จะมีเอจเชื่อมกันเท่ากับN2  ซึ่งทำให้มีค่า 0 เป็นจำนวนมาก ดังนั้น การนำลิ้งค์ลิสต์มาใช้เป็นกราฟจึงมีความเหมาะสมกว่า ซึ่งจะมีเฉพาะเอจที่เชื่อมต่อกันเท่านั้น กานใช้โครงสร้างลิ้งค์ลิสต์เป็นกราฟจะมี 2 รูปแบบ คือ แบบไดเร็กทอรี่โหนด (Node Directory) และแบบมัลติลิสต์(Multi-List) ในหัวข้อถัดไป กราฟแบบไดเร็กทอรี่โหนดประกอบด้วยสองส่วน คือ ไดเร็กทอรี่ (Directory) และเซ็ตของลิ้งค์ลิสต์ แต่ละค่าในไดเร็กทอรี่มีสำหรับแต่ละโหนดที่อยู่ในกราฟ ค่าในไดเร็กทอรี่สำหรับโหนดiจะชี้ไปยังลิ้งค์ลิสต์ที่เชื่อมต่อไปยังโหนดที่เชื่อมต่อกับโหนดiลิ้งค์ลิสต์เป็นเรคคอร์ดประกอบด้วยสองเขตข้อมูล คือ ค่าความแตกต่างของแต่ละโหนด (Node Identifier) เป็นหมายเลขโหนดและตัวเชื่อมชี้ไปยังสมาชิกถัดไปในลิสต์ ดังนั้น ไดเร็กทอรี่จะหมายถึงโหนดส่วนลิ้งค์ลิสต์หมายถึงเอจ

21. จะได้ว่ากราฟไม่มีทิศทางที่มีออเดอร์เท่ากับ N และมีเอจเท่ากับ E ค่าที่มีในไดเร็กทอรี่เท่ากับ N และค่าในลิ้งค์ลิสต์เท่ากับ 2*Eเมื่อใช้เป็นกราฟทิศทาง จากรูปที่ 10.8 นำมาเขียนเป็นแบบไดเร็กทอรี่โหนดก็จะได้เป็นรูปที่ 10.12 ซึ่งกราฟทิศทางที่มีออเดอร์เท่ากับ N และเอจเท่ากับ E ค่าที่มีในไดเร็กทอรี่เท่ากับ N และค่าในลิ้งค์ลิสต์เท่ากับ E

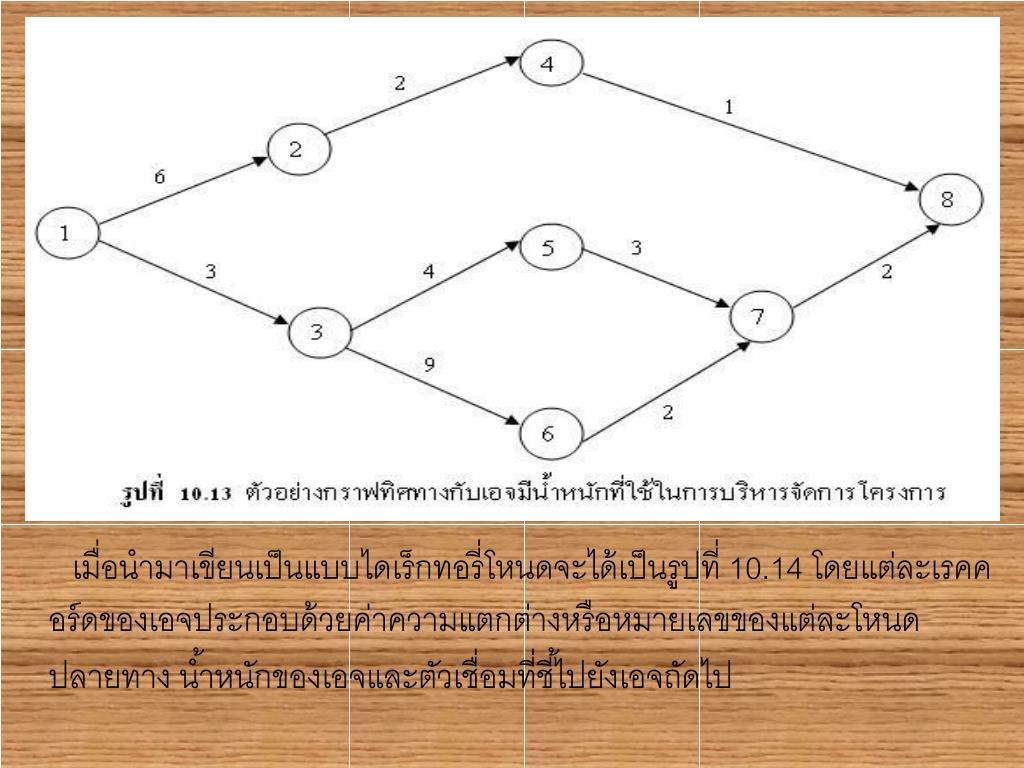

22. เอจมีน้ำหนัก การใช้กราฟแบบไดเร็กทอรี่โหนดกับเอจมีน้ำหนัก โครงสร้างข้อมูลจะต้องมีการจัดเก็บน้ำหนักของเอจ ดังในตัวอย่างกราฟทิศทางในรูปที่ 10.13 ซึ่งแต่ละโหนดเปลี่ยนเป็นรูปวงกลมที่มีชื่อกำหนดไว้ภายใน แต่ละเอจมีน้ำหนักกำหนดเป็นกราฟแสดงกิจกรรมเป็นตัวเลข โดยแต่ละโหนดเป็นเหตุการณ์ (Event) และแต่ละเอจเป็นกิจกรรมที่ต้องทำซึ่งมีน้ำหนักที่หมายถึงเวลากราฟชนิดนี้จะนำมาใช้ในการบริหารจัดการโครงการ

23. เมื่อนำมาเขียนเป็นแบบไดเร็กทอรี่โหนดจะได้เป็นรูปที่ 10.14 โดยแต่ละเรคคอร์ดของเอจประกอบด้วยค่าความแตกต่างหรือหมายเลขของแต่ละโหนดปลายทาง น้ำหนักของเอจและตัวเชื่อมที่ชี้ไปยังเอจถัดไป

25. กราฟแบบมัลติลิสต์ ในโครงสร้างกราฟแบบมัลติลิสต์ประกอบด้วยสองส่วนคือ ไดเร็กทอรี่ของโหนดและเซ็ตลิ้งค์ลิสต์ของเอจ แต่ละค่าในไดเร็กทอรี่คือแต่ละโหนดที่อยู่ในกราฟ ดังนั้น ค่าในไดเร็กทอรี่สำหรับโหนดiจะชี้ไปยังลิ้งค์ลิสต์ที่เชื่อมต่อไปยังโหนดที่เชื่อมติดกับโหนดiลิ้งค์ลิสต์เป็นเรคคอร์ดประกอบด้วยสองลิสต์ติดกันใช้เป็นโหนดหัวและโหนดท้ายของเอจ ดังในรูปที่ 10.15 เป็นโครงสร้างของแต่ละเอจที่มี Edge(Vi,Vj)

26. แอปพลิเคชั่นที่เขียนขึ้นมาเมื่อใช้งานกราฟส่วนใหญ่ต้องเข้าไปเรียกใช้งานในแต่ละโหนด เช่น การพิมพ์รายการกิจกรรมในระบบการบริหารจัดการโครงการ การแสดงผลระยะทางระหว่างเมือง เทคนิคพื้นฐานการวิ่งตามเส้นทางในกราฟ (Graph Traversal) ที่จะกล่าวถึง คือ การวิ่งตามแนวกว้างก่อน (Breadth – first) และการวิ่งตามแนวลึกก่อน (Depth – first) การวิ่งตามเส้นทางมีสิ่งที่ต้องระวัง คือ การวิ่งไปถึงแต่ละโหนดควรมีเพียงครั้งเดียว การวิ่งซ้ำโหนดเดิมทำให้การทำงานและผลที่ได้เกิดขึ้นซ้ำจากการวิ่งย้อนตามเส้นทางที่เคยผ่านมาแล้ว และมีหลายเส้นทางที่เชื่อมต่อระหว่างสองโหนด การเขียนอัลกอริทึมการวิ่งตามเส้นทางในกราฟจะใช้เครื่องหมายหรือตัวมาร์ก (Mark) บอกให้ทราบว่ามีการวิ่งมายังโหนดนี้แล้ว โดยก่อนหน้านี้จะถูกมาร์กว่ายังไม่วิ่งมา หรือเปลี่ยนมาใช้ตัวมาร์กกับเอจแทน ดังนั้น เอจที่ผ่านไปแล้วจะไม่ถูกรวมกับเอจอื่น ๆ ที่เหลือ เครื่องหมายหรือตัวมาร์กจะใช้เป็นมาร์กบิต (Mark Bit)   เก็บไว้ในแต่ละโหนดหรือเอจ

27. การวิ่งตามแนวกว้างก่อนการวิ่งตามแนวกว้างก่อน การวิ่งตามเส้นทางในกราฟตามแนวกว้างก่อน (Breath – first Traversal) หรือการค้นหาตามแนวกว้างก่อน (Breath – first Traversal) เริ่มด้วยการเลือกมาหนึ่งโหนดเป็นตำแหน่งเริ่มต้นและทำเครื่องหมายว่าวิ่งผ่านมาแล้ว จากนั้นวิ่งไปยังโหนดทุกโหนดที่ติดกับโหนดนี้และยังไม่วิ่งผ่านและทำเครื่องหมาย ทำเช่นนี้จะกระทั่งวิ่งผ่านทุก ๆ โหนดที่มีอยู่ในกราฟ การวิ่งตามแนวกว้างในกราฟจากรูปที่ 10.13 ผลจากการวิ่งไปยังแต่ละโหนดจะมีลำดับเป็น 1,2,3,4,5,6,7,8 หรือมีลำดับเป็น 1,3,2,6,5,4,7,8 ก็ได้ ขึ้นอยู่กับการเลือกโหนดที่จะวิ่งผ่านทางด้านซ้ายหรือขวาก่อน อัลกอริทึมการวิ่งตามเส้นทางในแนวกว้างก่อนจะใช้โครงสร้างข้อมูลคิวเพื่อเก็บโหนดที่วิ่งผ่านไปแล้วในแต่ละระดับของกราฟ แต่ละโหนดที่เก็บในคิวจะใช้สำหรับวิ่งไปยังโหนดติดกันที่ยังไม่ได้วิ่งไป ทำจนวิ่งผ่านทุกโหนดในกราฟและสิ้นสุดลงเมื่อคิวว่าง อัลกอริทึมการวิ่งตามเส้นทางในแนวกว้างก่อนดังในตารางที่ 10.1

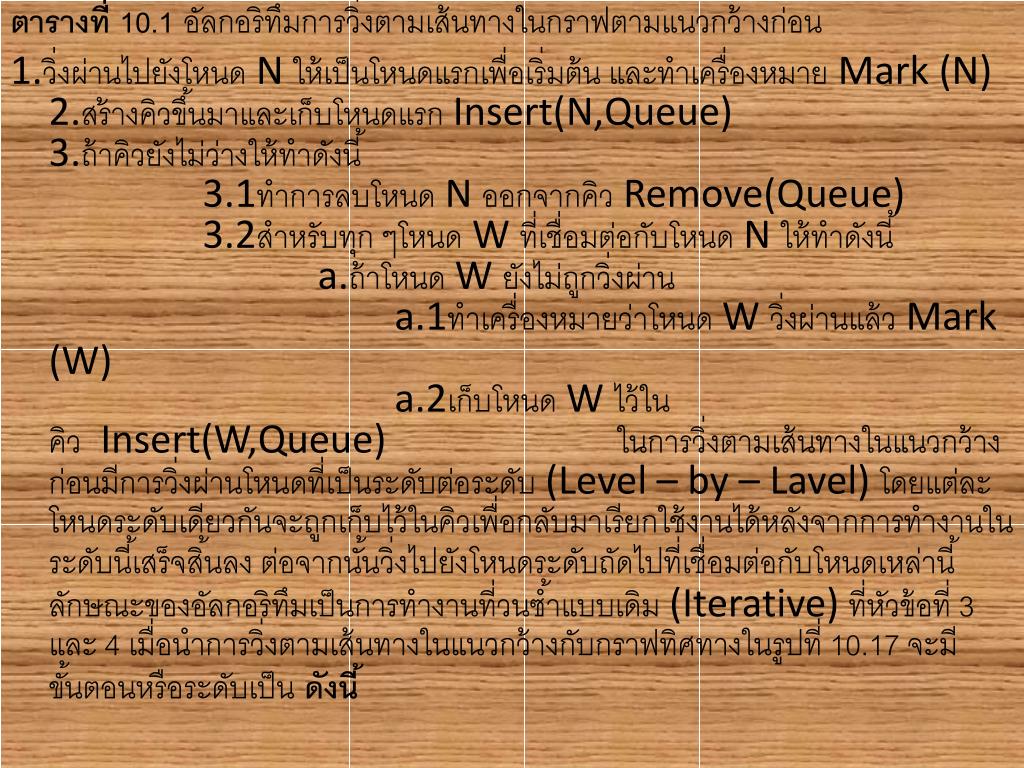

28. ตารางที่ 10.1อัลกอริทึมการวิ่งตามเส้นทางในกราฟตามแนวกว้างก่อน 1.วิ่งผ่านไปยังโหนด N ให้เป็นโหนดแรกเพื่อเริ่มต้น และทำเครื่องหมาย Mark (N)2.สร้างคิวขึ้นมาและเก็บโหนดแรก Insert(N,Queue)3.ถ้าคิวยังไม่ว่างให้ทำดังนี้                3.1ทำการลบโหนด N ออกจากคิว Remove(Queue)                3.2สำหรับทุก ๆโหนด W ที่เชื่อมต่อกับโหนด N ให้ทำดังนี้                            a.ถ้าโหนด W ยังไม่ถูกวิ่งผ่าน                                    a.1ทำเครื่องหมายว่าโหนด W วิ่งผ่านแล้ว Mark (W)                                    a.2เก็บโหนด W ไว้ในคิว  Insert(W,Queue)ในการวิ่งตามเส้นทางในแนวกว้างก่อนมีการวิ่งผ่านโหนดที่เป็นระดับต่อระดับ (Level – by – Lavel) โดยแต่ละโหนดระดับเดียวกันจะถูกเก็บไว้ในคิวเพื่อกลับมาเรียกใช้งานได้หลังจากการทำงานในระดับนี้เสร็จสิ้นลง ต่อจากนั้นวิ่งไปยังโหนดระดับถัดไปที่เชื่อมต่อกับโหนดเหล่านี้ ลักษณะของอัลกอริทึมเป็นการทำงานที่วนซ้ำแบบเดิม (Iterative) ที่หัวข้อที่ 3 และ 4 เมื่อนำการวิ่งตามเส้นทางในแนวกว้างกับกราฟทิศทางในรูปที่ 10.17 จะมีขั้นตอนหรือระดับเป็นดังนี้

29. รูปที่ 10.17ตัวอย่างกราฟทิศทางกับเส้นทางการวิ่ง  1.ในระดับแรกเริ่มต้นว่างผ่านที่โหนด A และเก็บในคิวได้ {A} A 2. ดึงโหนด A จากคิว เพื่อหาโหนดที่เชื่อมกันและวิ่งผ่านทุกโหนดพร้อมเก็บลงในคิวได้ {B,D,E} A,B,D,E    3.    ดึงโหนด B จากคิว เพื่อหาโหนดที่เชื่อมกันและวิ่งผ่านทุกโหนดพร้อมเก็บลงในคิวได้ {D,E,F} A,B,D,E,F

30.        4.    ดึงโหนด D จากคิว เพื่อหาโหนดที่เชื่อมกันและวิ่งผ่านทุโหนดพร้อมเก็บลงในคิวได้ {E,F,C,H} A,B,D,E,F,C,H        5.    ดึงโหนด E จากคิว เพื่อหาโหนดที่เชื่อมกันคือ H ซึ่งวิ่งผ่านไปแล้ว ในคิวจะได้ {F,C,H} A,B,D,E,F,C,H    6.    ดึงโหนด F จากคิว เพื่อหาโหนดที่เชื่อมกันและวิ่งผ่านทุกโหนดพร้อมเก็บลงในคิวได้ {C,H,I,G} A,B,D,E,F,C,H,I,G

31. เมื่อดึงโหนดที่เหลือในคิวเพื่อหาโหนดที่เชื่อมต่อกันจะพบแต่โหนดที่วิ่งผ่านไปแล้วและคิวว่างจึงจบการทำงาน ก็จะได้โหนดที่ถูกวิ่งผ่านเรียงตามลำดับในแนวกว้างก่อนคือA, B, D, E, F, C, H, I, G ถ้าให้โหนด B เริ่มต้นก่อน โหนดที่ถูกวิ่งผ่านเรียงตามลำดับในแนวกว้างก่อน คือ B, F, I, G, H, C, D • การวิ่งตามแนวลึกก่อน • ขณะที่การวิ่งตามเส้นทางในแนวกว้างก่อนมีการวิ่งผ่านโหนดเป็นระดับต่อระดับ แต่การวิ่งตามแนวเส้นทางในแนวลึกก่อน(Depth–first Traversal) หรือการค้นหาตามแนวลึกก่อน (Depth – first Search) จะเริ่มจากโหนดแรกวิ่งผ่านตามเส้นทางเพื่อไปยังโหนดสุดท้ายซึ่งไม่สามารถวิ่งต่อไปได้อีก จากนั้นถอยกลับเพื่อวิ่งผ่านต่อไปยังเส้นทางอื่นที่อยู่ติดกันในโหนดก่อนหน้านี้และวิ่งจนครบทุกโหนดในกราฟ การวิ่งตามแนวลึกในกราฟจากรูปที่ 10.13 ผลจากการวิ่งไปยังแต่ละโหนดจะมีลำดับเป็น 1,2,4,8,5,7,3,6 หรือมีลำดับเป็น 1,3,6,7,8. 2,5,4 ก็ได้ขึ้นกับการเลือกโหนดที่จะวิ่งผ่านทางด้านซ้ายหรือขวาก่อน

32. ขณะที่อัลกอริทึมการวิ่งตามเส้นทางในแนวกว้างก่อนใช้การทำงานที่วนซ้ำแบบเดิม ส่วนการวิ่งตามเส้นทางในแนวลึกก่อนใช้การทำงานแบบเรียกตัวเองทำงานหรือรีเคอร์ซีฟ(Recursive) อัลกอริทึมการวิ่งตามเส้นทางในแนวลึกก่อนดังในตารางที่ 10.2 • ตาราง  10.2 อัลกอริทึมการวิ่งตามเส้นทางในกราฟตามแนวลึกก่อน • 1.วิ่งผ่านไปยังโหนด N ให้เป็นโหนดแรกเพื่อเริ่มต้น และทำเครื่องหมาย Mark(N)2.สำหรับทุก ๆโหนด W ที่เชื่อมต่อกับโหนด  N ให้ทำดังนี้        a.ถ้าโหนด W ยังไม่ถูกวิ่งผ่านให้เรียกอัลกอริทึมนี้ขึ้นมาทำงานใหม่กับโหนด W ซึ่งกำหนดเป็นโหนดแรกเพื่อเริ่มต้น • ในการวิ่งตามเส้นทางในแนวลึกก่อนมีการวิ่งผ่านโหนดแรก จากนั้นวิ่งต่อไปยังโหนดถัดไปที่เชื่อมต่อกันโดยการเรียกตัวเองทำงานใหม่ และมีการถอยกลับไปยังโหนดก่อนหน้านี้เมื่อไม่สามารถวิ่งลงต่อไปได้อีก การถอยกลับมาเพื่อวิ่งต่อไปได้ยังโหนดอื่นที่ยังไม่วิ่งผ่าน ซึ่งมีการนำสแตกมาใช้เก็บโหนดที่การทำงานผ่านไปแต่ยังไม่ได้วิ่งผ่าน เมื่อถอยกลับก็ดึงโหนดเหล่านี้มาใช้งาน เมื่อนำการวิ่งตามเส้นทางในแนวลึกกับกราฟทิศทางในรูปที่ 10.17 จะมีขั้นตอนเป็น ดังนี้

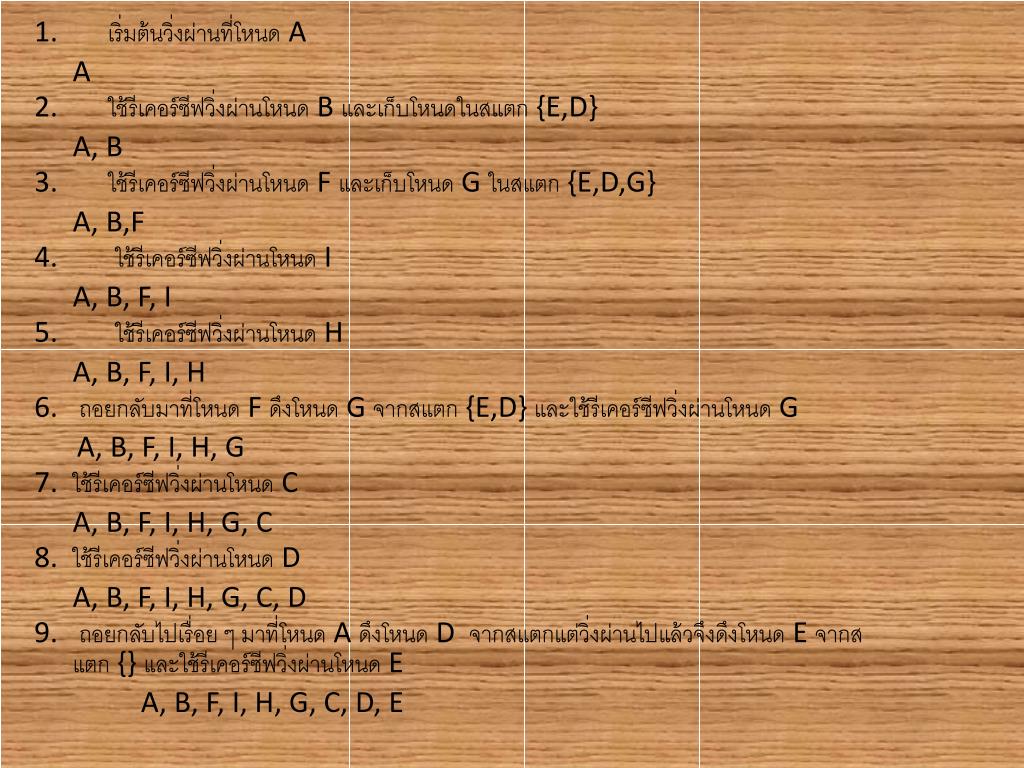

33. 1.       เริ่มต้นวิ่งผ่านที่โหนด A1.       เริ่มต้นวิ่งผ่านที่โหนด A A 2.       ใช้รีเคอร์ซีฟวิ่งผ่านโหนด B และเก็บโหนดในสแตก {E,D} A, B 3.       ใช้รีเคอร์ซีฟวิ่งผ่านโหนด F และเก็บโหนด G ในสแตก {E,D,G} A, B,F 4.        ใช้รีเคอร์ซีฟวิ่งผ่านโหนด I A, B, F, I 5.        ใช้รีเคอร์ซีฟวิ่งผ่านโหนด H A, B, F, I, H 6.   ถอยกลับมาที่โหนด F ดึงโหนด G จากสแตก {E,D} และใช้รีเคอร์ซีฟวิ่งผ่านโหนด G A, B, F, I, H, G 7.  ใช้รีเคอร์ซีฟวิ่งผ่านโหนด C A, B, F, I, H, G, C 8.  ใช้รีเคอร์ซีฟวิ่งผ่านโหนด D A, B, F, I, H, G, C, D 9.   ถอยกลับไปเรื่อย ๆ มาที่โหนด A ดึงโหนด D  จากสแตกแต่วิ่งผ่านไปแล้วจึงดึงโหนด E จากสแตก {} และใช้รีเคอร์ซีฟวิ่งผ่านโหนด E                A, B, F, I, H, G, C, D, E

34. การนำอัลกอริทึมแบบรีเคอร์ซีฟมาใช้มีการทำงานเป็นช่วง ๆ ตามที่เรียกตัวเองมาใช้ การทำงานจะสิ้นสุดลงที่โหนดแรกเมื่อตอนเริ่มต้นโดยไม่มีโหนดเหลือในสแตกก็จะได้โหนดที่ถูกวิ่งผ่านเรียงตามลำดับในแนวลึกก่อน คือ A, B, F, I, H, G, C, D, E ถ้าเริ่มต้นที่โหนด B จะมีโหนดที่ถูกวิ่งผ่านเรียงตามลำดับในแนวลึกก่อน คือ B, F, I, H, G, C, D ส่วนโหนด Aและ E ไม่สามารถวิ่งไปได้ เมื่อใช้อัลกอริทึมแบบรีเคอร์ซีฟจะมีการสร้างสแตกขึ้นมาทำงานให้อัตโนมัติ แต่ถ้าเปลี่ยนเป็นใช้การวนซ้ำแบบเดิมเช่นเดียวกับการวิ่งตามแนวกว้างต้องสร้างสแตกและจัดการเอง • อัลกอริทึมที่นำมาใช้ในการค้นหาตามแนวลึกมักถูกนำมาใช้งานบ่อยกับกราฟทิศทาง เช่น ต้องการทราบว่าแต่ละโหนดในกราฟสามารถวิ่งไปถึงโหนดอื่น ๆ ได้หรือไม่(Reachability)  จากที่ผ่านมาทราบว่าเมื่อเริ่มต้นที่โหนด B จะไม่สามารถวิ่งไปถึงโหนด A และ E ได้

35. ตัวอย่างการใช้กราฟหาเส้นทางที่สั้นที่สุดตัวอย่างการใช้กราฟหาเส้นทางที่สั้นที่สุด ปัญหาซึ่งเป็นที่รู้จักคือการหาเส้นทางที่สั้นที่สุด (Routing Problem) เช่นการส่งข้อมูลในเครือข่ายให้เร็วที่สุด การเลือกเส้นทางการบินระหว่างเมืองการส่งสินค้าทางรถยนต์ที่ต้องรวดเร็วและประหยัดน้ำมัน การออกแบบอัลกอริทึมเพื่อค้นหาเส้นทางที่สั้นที่สุด (Shortest Path Algorithm) จะนำอัลกอริทึมการวิ่งตามเส้นทางในแนวกว้างมาปรับปรุงและใช้กับกราฟที่เอจมีน้ำหนักได้เป็นอัลกอริทึมดังในตารางที่ 10.3 ตารางที่ 10.3 อัลกอริทึมการหาเส้นทางที่สั้นที่สุดในกราฟ 1.วิ่งผ่านไปยังโหนด N ให้เป็นโหนดต้นทาง และทำเครื่องหมายวิ่งผ่านแล้ว2.กำหนดระยะทางให้เท่ากับ 03.สร้างคิวขึ้นมาและเก็บโหนด N4.ถ้ายังไม่วิ่งผ่านโหนดปลายทาง และคิวยังไม่ว่างให้ทำดังนี้            4.1ทำการลบโหนด N ออกจากคิว            4.2สำหรับทุก ๆโหนด  W ที่เชื่อมต่อกับโหนด ให้ทำดังนี้                        a.เก็บค่าระยะทางที่สั้นที่สุดของโหนด ห่างจากโหนดต้นทาง                        b.ถ้าโหนด W  ยังไม่ถูกวิ่งผ่าน                                       b.1วิ่งไปที่โหนด W ทำเครื่องหมายวิ่งผ่านแล้ว

36. 5.ถ้าโหนดต้นทางไม่สามารถวิ่งไปถึงโหนดปลายทางแจ้งว่าโหนดต้นทางวิ่งไปไม่ถึงโหนดปลายทางไม่เช่นนั้นแสดงเส้นทางที่สั้นที่สุดจากโหนดต้นทางวิ่งไปยังโหนดปลายทาง5.ถ้าโหนดต้นทางไม่สามารถวิ่งไปถึงโหนดปลายทางแจ้งว่าโหนดต้นทางวิ่งไปไม่ถึงโหนดปลายทางไม่เช่นนั้นแสดงเส้นทางที่สั้นที่สุดจากโหนดต้นทางวิ่งไปยังโหนดปลายทาง • อัลกอริทึมที่มีประสิทธิภาพในการหาเส้นทางที่สั้นที่สุดในกราฟ เรียกว่า อัลกอริทึมของดิจสตรา (Dijkatra’s Algorithm) เป็นการหาเส้นทางที่สั้นที่สุดของโหนดหนึ่งไปยังโหนดอื่น ๆ โดยใช้น้ำหนักของเอจ เรียกว่า ระยะทางสั้นที่สุด (Shortest Distance) ในอัลกอริทึมมีการใช้อาร์เรย์ Distance เพื่อเก็บระยะทางของแต่ละโหนดที่ห่างจากโหนดเริ่มต้น กำหนดค่าสูงสุด(Infinity) ให้กับทุกสมาชิก ใช้อาร์เรย์ Path บอกให้ทราบว่าโหนดนี้มาจากเส้นทางของโหนดใดและอาร์เรย์ Visited บอกให้ทราบว่าโหนดนี้มีการวิ่งผ่านไปแล้ว ทั้งสามอาร์เรย์อาจนำมารวมเป็นอาร์เรย์ 2 มิติ การทำงานของอัลกอริทึมนี้เมื่อใช้กับกราฟทิศทางในรูปที่ 10.18 จะมีขั้นตอนดังนี้

37. รูปที่ 10.18ตัวอย่างกราฟทิศทางกับการหาเส้นทางที่สั้นที่สุด                1.       วิ่งผ่านที่โหนด V เป็นโหนดเริ่มต้น กำหนดค่า distance[0] = 0, Path[0] = 0, visited[0] = 1  ได้เป็นรูปที่ 10.19 (a) และเก็บโหนด V ลงในคิวลำดับความสำคัญ(Priority Queue) = {V} เพื่อโหนดที่มีระยะทางสั้นที่สุดถูกใช้งานก่อน                2.       ดึงโหนด V ออกจากคิวหาโหนดที่เชื่อมติดกันคือโหนด V และ V จะได้ว่าระยะทางจาก V ถึง V คือ distance[0] + ระยะทางระหว่าง V กับ V = 0 + 2 = 2 ระยะทางจาก V ถึง V คือ distance[0] + ระยะทางระหว่าง V กับ V = 0 + 9 = 9 เมื่อเปรียบเทียบกับค่าเดิมพบว่าน้อยกว่าก็เก็บแทนในอาร์เรย์ distance[1] และ     distance[5] เป็นรูปที่ 10.19 (b) Path[1], Path[5] = 0, visited[1], visited[5] = 1 เก็บโหนด Vและ V ลงคิว = {V , V}

38.                 3.       ดึงโหนด V ออกจากคิวหาโหนดที่เชื่อมติดกันคือโหนด V , V , V  จะได้ว่า ระยะทางจาก V ถึง V คือ distance[1] + ระยะทางระหว่าง V กับ V = 2 + 8 = 10 ระยะทางจาก V ถึง V คือ distance[1] + ระยะทางระหว่าง V กับ V = 2 + 15 = 17 ระยะทางจาก V ถึง V คือ distance[1] + ระยะทางระหว่าง V กับ V = 2 + 6 = 8 เมื่อเปรียบเทียบกับค่าเดิมพบว่าน้อยกว่าก็เก็บแทนในอาร์เรย์ distance[2], distance[3], distance[5] เป็นรูปที่ 10.19 (c) Path[2], Patch[3], Patch[5], = 1 visited[1], visited[3] = 1 และเก็บลงคิว = {

39.                     4.       ดึงโหนด V ออกจากคิวหาโหนดที่เชื่อมติดกันคือโหนด  V จะได้ว่า ระยะทางจาก V ถึง V คือ distance[5] + ระยะทาง V กับ V = 8 + 3 = 11 เมื่อเปรียบเทียบกับค่าเดิมพบว่าน้อยกว่าก็เก็บแทนในอาร์เรย์ distance[4] เป็นรูปที่ 10.19 (d) Path[4] = 5 visited[4] = 1 และเก็บลงคิว = { V,V,V}                     5.       ดึงโหนด V  ออกจากคิวหาโหนดที่เชื่อมติดกันคือโหนด V จะได้ว่า ระยะทางจาก  V ถึง V คือ distance[2] + ระยะทางระหว่าง V กับ V = 10 + 1 = 11 ค่าที่ได้เมื่อเปรียบเทียบกับค่าเดิมพบว่าน้อยกว่าก็เก็บแทนในอาร์เรย์ distance[3] เป็นรูปที่ 10.19 (e) Path[3] = 2 และคิว = {V,V} เนื่องจาก V ถูกวิ่งผ่านไปแล้วจึงไม่เก็บลงในคิวอีก                     6.       ดึงโหนด V ออกจากคิวหาโหนดที่เชื่อมติดกันคือโหนด V , V จะได้ว่า ระยะทางจาก V ถึง V คือ distance[4] + ระยะทางระหว่าง V = 11 + 7 = 18 ระยะทางจาก Vถึง V คือ distance[4] + ระยะทางระหว่าง V กับ V = 11 + 3 = 14 ค่าที่ได้เมื่อเปรียบเทียบพบว่ามากกว่าค่าเดิมจึงไม่เก็บลงในอาร์เรย์เป็นรูปที่ 10.19 (f) และคิว = {V}                      7.       ดึงโหนด V ออกจากคิวหาโหนดแต่ไม่มีเชื่อมติดกับโหนดใด และคิวว่างจึงจบการทำงาน

40. รูปที่ 10.19 การเก็บค่าต่าง ๆ ในกาวิ่งตามเส้นทางแต่ละช่วง จากตัวอย่างเป็นการหาเส้นทางที่สั้นที่สุดโดยการเริ่มที่โหนด V  ไปหาโหนดใด ๆ ในกราฟระยะทางทราบได้จากอาร์เรย์ distance ส่วนเส้นทางทราบได้จากอาร์เรย์ Path เช่น ต้องการทราบเส้นทางที่สั้นที่สุดระหว่างโหนด V กับ V พบว่าระยะทางที่สั้นที่สุด คือ 11 และมีเส้นทาง คือ V à V à V à V และเมื่อเขียนเป็นโปรแกรมจะได้ดังในตารางที่ 10.4 คือ

41. จากตัวอย่างโปรแกรมจะใช้กราฟทิศทางในรูปที่ 10.18 สร้างเป็นแมตทริกติดกันชื่อadjMatrixเก็บค่าระยะทางโหนดที่เชื่อมติดกัน สร้างอาร์เรย์ distance, Path, visited ไว้เก็บค่าระยะทาง เส้นทางที่สั้นที่สุด และถูกวิ่งผ่านตามลำดับ เมื่อมีการวิ่งผ่านไปยังโหนดใดจะมีการเก็บระยะทางที่สั้นที่สุดโดยเปรียบเทียบค่าเดิมที่ได้จากเส้นทางอื่นก่อนพร้อมกับเปลี่ยนเส้นทางให้ถูกต้อง ดังนี้ •    If(distance[i]>(distance[node]+adjMatrix[node][i])){   distance[i]=distance[node]+adjMatrix[node][i];   path[i]=node; } • ในขั้นตอนท้ายเป็นการแสดงเส้นทางที่มีระยะทางที่สั้นที่สุดของแต่ละโหนดไปหาโหนดเริ่มต้น ในอัลกอริทึมนี้มีการใช้คิวลำดับความสำคัญที่ให้ค่าน้อยกว่าสำคัญกว่า จึงเขียนเป็นprioritQ.hดังในตารางที่ 10.5 และเรียกมาใช้งานดังนี้
