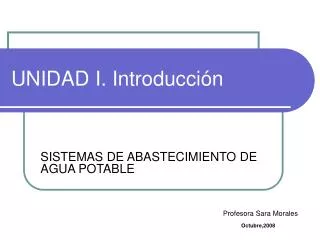

  1. UNIDAD I. Introducción SISTEMAS DE ABASTECIMIENTO DE AGUA POTABLE Profesora Sara Morales Octubre,2008

  2. IMPORTANCIA • Está relacionada directamente con la Salud Pública y el desarrollo y crecimiento de las poblaciones

  3. DEFINICIÓN • Son sistema de obras de ingeniería, concatenadas que permiten llevar hasta la vivienda de los habitantes de una ciudad, pueblo o área rural relativamente densa, el agua potable.

  4. COMPONENTES • Fuente de Abastecimiento • Obra de Captación • Línea de Aducción • Almacenamiento • Planta de Potabilización • Redes de Distribución

  5. FUENTE DE ABASTECIMIENTO • Es el espacio natural desde el cual se derivan los caudales demandados por la población a ser abastecida. Pueden ser superficiales o subterráneas.

  6. Obras de Captación • Son estructuras y/o dispositivos, colocadas directamente en la fuente a fin de captar el caudal de diseño y conducirlo a la línea de aducción. Su diseño depende del tipo de fuente.

  7. LINEA DE ADUCCIÓN • Esta constituida por la tubería que conduce agua desde la obra de captación hasta el estanque de almacenamiento y por las estructuras, accesorios, dispositivos y válvulas integradas a ella.

  8. ALMACENAMIENTO • Es la estructura destinada a almacenar parte de los volúmenes requeridos por la población a fin de garantizar su entrega de manera continua y permanente. Además tiene como objetivo garantizar las presiones requeridas a cada usuario del sistema.

  9. PLANTA DE POTABILIZACIÓN • Es el conjunto de estructuras y/o dispositivos destinados a dotar el agua de la fuente de la calidad necesaria para el consumo humano, es decir potabilizarla a través de diferentes procesos como: floculación, sedimentación, filtración y desinfección.

  10. REDES DE DISTRIBUCIÓN • Son sistemas de tuberías que permiten distribuir agua bajo presión a los diversos puntos de consumo, dentro de los limites de servicio establecidos por las normas.

  11. INVESTIGACIONES • Recopilación de información existente • Estudios Demográficos • Estudios Sanitarios • Estudios Hidrológicos • Estudios Topográficos • Estudios Geológicos • Estudios Misceláneos

  12. CONSUMO DE AGUA Es el agua utilizada por una comunidad e influida por: • número de habitantes, • actividades desarrolladas, • modo de vida, • factores climatológicos • sociales.

  13. FACTORES QUE AFECTAN LOS CONSUMOS • Tipo de comunidad • Factores económicos y sociales • Tamaño de la población • Las condiciones del servicio • Tratamiento del agua • Presencia de industrias y comercios • Condiciones climatologicas • Instalación de medidores

  14. VARIACIONES DEL CONSUMO Los consumos de agua de una localidad tienen variaciones estaciónales, mensuales, diarias y horarias. Se expresan en función porcentual del consumo medio de la población, como: • Caudal Medio Diario • Caudal Máximo Diario • Caudal Máximo horario • Caudal de Bombeo • Caudal de Incendio

  15. DOTACIÓN • Cantidad de agua que se requiere suministrar en un cierto periodo de tiempo para satisfacer las necesidades de cada usuario del sistema. Se expresa en litros/persona/día.
