1. 智能卡系统使用说明 2011.08.22. 长春

2. 汇 报 目 录 智能卡系统整体介绍 PC客户端操作说明 电源控制端操作说明 智能卡系统服务端介绍

3. 智能卡系统特点 规范仪器使用 1 方便仪器使用并减轻仪器管理员工作负担 2 实现对仪器状态的实时监控 3 子母卡机制 4 安全模式和应急机制 5

4. 智能卡系统特点 规范仪器使用 1 根据仪器的使用情况设置了仪器的预约方式，对使用人员进行了授权管理，对于预约方式为必须预约的仪器，用户必须网上预约并且只能在预约时间开始后使用仪器。对于预约方式为可不预约的仪器，在仪器为可用状态下，用户无需预约就能直接刷卡上机使用该仪器。同时，用户只能在用户卡的权限范围内进行操作，未经授权的用户无法使用仪器，经过授权的用户可以无需操作员在场使用仪器 方便仪器使用并减轻仪器管理员工作负担 2 实现对仪器状态的实时监控 3 子母卡机制 4 安全模式和应急机制 5

5. 智能卡系统特点 规范仪器使用 1 方便仪器使用并减轻仪器管理员工作负担 2 彻底解决了无人值守、开放使用仪器设备的管理（自动完成网上使用记录、自动完成工作日志）；对于非开放使用的设备，仪器操作员也可以利用刷卡来自动完成使用记录和工作日志，不再需要进行从开始检测到结束的鼠标、键盘操作。并通过对持卡用户的授权，方便了中心对用户使用仪器设备资质的管理 实现对仪器状态的实时监控 3 子母卡机制 4 安全模式和应急机制 5

6. 智能卡系统特点 规范仪器使用 1 方便仪器使用并减轻仪器管理员工作负担 2 实现对仪器状态的实时监控 3 仪器的各种工作信息通过刷卡服务器实时上传到数据库服务器中，实现了对每台仪器的工作状态的实时监控 子母卡机制 4 安全模式和应急机制 5

7. 智能卡系统特点 规范仪器使用 1 方便仪器使用并减轻仪器管理员工作负担 2 实现对仪器状态的实时监控 3 子母卡机制 4 子卡不能使用未经授权的仪器，子卡用户接受培训经操作员认证后可被授权，允许其自行上机使用仪器，而未经授权的子卡用户是无法使用仪器的。同时管理员和操作员的子卡与其父卡有相同的权限，方便了管理 安全模式和应急机制 5

8. 智能卡系统特点 规范仪器使用 1 方便仪器使用并减轻仪器管理员工作负担 2 实现对仪器状态的实时监控 3 子母卡机制 4 安全模式和应急机制 5 系统设计为仪器不与网络连接，只与读卡系统联网，确保仪器安全。如果网络故障可启用应急，保存刷卡信息，网络通信恢复后信息自动上传至服务器

9. 主服务器数据库 NET（外网） 刷卡服务器程序 NET（内网） 刷卡器 485 232/USB 硬件隔断 计算机类控制 仪器 电源类控制 仪器 智能卡系统的系统结构 智能卡系统是一个CSS三级结构的系统

10. 刷卡服务器与主服务器的信息交互 主服务器数据库 刷卡服务器上用户表、仪器表、授权表的更新 刷卡服务器上委托单表的更新 刷卡服务器程序 刷卡服务器上工作日志和使用记录的更新 刷卡服务器的自动预约 刷卡器 刷卡服务器与客户端的信息交互 智能卡系统的信息交互与数据更新

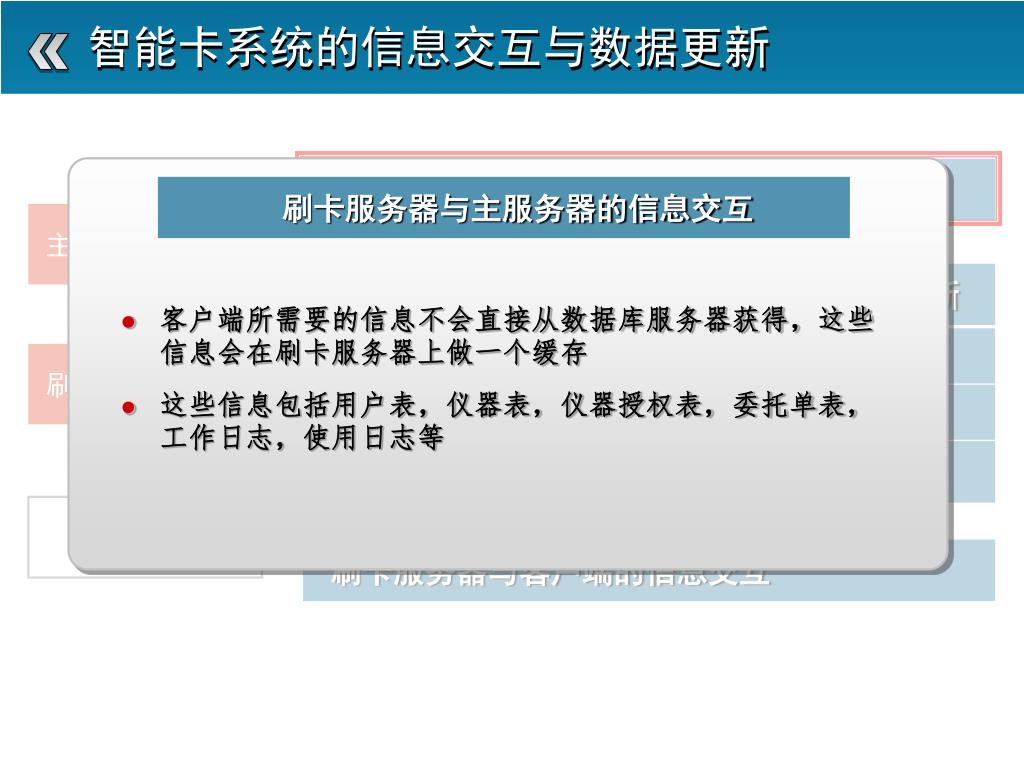

11. 刷卡服务器与主服务器的信息交互 刷卡服务器与主服务器的信息交互 主服务器数据库 • 客户端所需要的信息不会直接从数据库服务器获得，这些信息会在刷卡服务器上做一个缓存 • 这些信息包括用户表，仪器表，仪器授权表，委托单表，工作日志，使用日志等 刷卡服务器上用户表、仪器表、授权表的更新 刷卡服务器上委托单表的更新 刷卡服务器程序 刷卡服务器上工作日志和使用记录的更新 刷卡服务器的自动预约 刷卡器 刷卡服务器与客户端的信息交互 智能卡系统的信息交互与数据更新

12. 刷卡服务器与主服务器的信息交互 刷卡服务器与客户端的信息交互 主服务器数据库 • 客户端所主动发起连接刷卡服务器的请求，服务器对客户端的身份进行认证，认证通过，发送委托单到客户端，客户端开机或解锁，并在刷卡服务器上生成只有开始时间的工作日志和使用日志 • 客户端使用结束后，再次向服务器发起连接请求，认证通过后，锁定或关闭仪器，生成完整的工作日志和使用日志 刷卡服务器上用户表、仪器表、授权表的更新 刷卡服务器上委托单表的更新 刷卡服务器程序 刷卡服务器上工作日志和使用记录的更新 刷卡服务器的自动预约 刷卡器 刷卡服务器与客户端的信息交互 智能卡系统的信息交互与数据更新

13. 刷卡服务器与主服务器的信息交互 刷卡服务器上用户表、仪器表、授权表的更新 主服务器数据库 • 智能卡系统安装完成后，会首先更新刷卡服务器本地的数据库表，主要包括用户表，仪器表，仪器授权表等，做为缓存放在刷卡服务器上，以加快客户端刷卡的响应速度 • 这三种类型共四张表的更新方式采用手动方式。这四张表的变动不是很频繁，因此采用手动更新方式。优点：四张表的信息量都很大，手动方式减小了通信量，减轻了数据服务器的负担 • 二期系统项目加入了消息机制，在主服务器系统中这些表有变动时，会主动发给刷卡服务器 刷卡服务器上用户表、仪器表、授权表的更新 刷卡服务器上委托单表的更新 刷卡服务器程序 刷卡服务器上工作日志和使用记录的更新 刷卡服务器的自动预约 刷卡器 刷卡服务器与客户端的信息交互 智能卡系统的信息交互与数据更新

14. 刷卡服务器与主服务器的信息交互 刷卡服务器上委托单表的更新 主服务器数据库 • 委托单表是由主服务器端的程序进行更新的。用户对委托单审核完成或进行修改、删除等操作时会同时对刷卡服务器上的委托单进行相应的操作 刷卡服务器上用户表、仪器表、授权表的更新 刷卡服务器上委托单表的更新 刷卡服务器程序 刷卡服务器上工作日志和使用记录的更新 刷卡服务器的自动预约 刷卡器 刷卡服务器与客户端的信息交互 智能卡系统的信息交互与数据更新

15. 刷卡服务器与主服务器的信息交互 刷卡服务器上工作日志和使用记录的更新 主服务器数据库 • 用户在使用客户端进行刷卡产生的工作日志和使用记录会记录在刷卡服务器的数据库中。刷卡服务器端的程序每隔三秒中检查数据库中的日志，如果有新的日志生成，则上传到主服务器的数据库中。并对其标志为已更新。 • 刷卡服务器端的程序每30分钟对数据库中的日志文件进行扫描，如果有已标志为更新过的日志则删除 刷卡服务器上用户表、仪器表、授权表的更新 刷卡服务器上委托单表的更新 刷卡服务器程序 刷卡服务器上工作日志和使用记录的更新 刷卡服务器的自动预约 刷卡器 刷卡服务器与客户端的信息交互 智能卡系统的信息交互与数据更新

16. 刷卡服务器与主服务器的信息交互 刷卡服务器的自动预约 主服务器数据库 • 对于预约方式为可不预约的某些功能单一，使用方法简单的仪器，用户可以不用预约，直接刷卡使用。 • 智能卡系统会自动产生预约委托单。预约委托单是在主服务器上调用存储过程生成的。由于是在远程数据库的服务器上进行操作，网络延时或网络不通有时会造成委托单没有生成。此时系统会将没有生成委托单的日志放入应急表中，应急表每隔30分钟向主服务器发起一次生成委托单的请求，成功则同时将日志更新到主服务器上去，失败则过30分钟再次启动更新 刷卡服务器上用户表、仪器表、授权表的更新 刷卡服务器上委托单表的更新 刷卡服务器程序 刷卡服务器上工作日志和使用记录的更新 刷卡服务器的自动预约 刷卡器 刷卡服务器与客户端的信息交互 智能卡系统的信息交互与数据更新

17. 汇 报 目 录 智能卡系统整体介绍 PC客户端操作说明 电源控制端操作说明 智能卡系统服务端介绍

18. 智能卡系统PC客户端操作说明 • 智能卡系统PC客户端软件有必须预约 和自动预约 2种类型 • 客户端工作时有2种模式，若网络环境正常，则工作在联机模式，否则刷应急卡进入脱机模式

19. PC客户端操作步骤——联机模式 使用刷卡器前，请先检查刷卡器指示灯是否一直为红色。是，表示刷卡器已正常联网，可以进行下面的操作步骤；否（有蓝色闪动），表示刷卡器联网失败，请联系系统管理员排除问题 1

20. PC客户端操作步骤 启动刷卡客户端软件。启动完毕后，计算机屏幕中央显示出如下图形，计算机将进入刷卡控制锁定状态 2

21. PC客户端操作步骤——必须预约 刷卡，对于安装必须预约的客户端，如果该用户在本仪器上有权限并且此时有预约单，屏幕上应显示如下图形 3

22. PC客户端操作步骤——必须预约 根据工作需要选择相应的功能： • 分析样品 • 处理数据 • 准备仪器 • 维修仪器 • 关闭计算机

23. PC客户端操作步骤——必须预约 如果选择了准备仪器或维修仪器，点击确定后，客户端将转入后台运行，界面将消失，操作人员可以正常使用计算机 A. 若想结束之前的准备仪器或维修仪器状态，请再次刷卡，屏幕将出现如下图形

24. PC客户端操作步骤——必须预约 可选择继续锁定，再点击确定，这时计算机将进入初始的刷卡控制锁定状态，屏幕将显示如下图形 也可点击关机，再点击确定，这时将关闭仪器控制计算机

25. PC客户端操作步骤——必须预约 如果选择了分析样品或处理数据进行分析工作，若用户拥有该仪器的使用权限并且此时有相关的委托单，屏幕将出现如下图形，点击选择相应的预约单，再点击确定，客户端将转入后台运行，界面将消失，操作人员可以正常使用计算机 B.

26. PC客户端操作步骤——必须预约 当分析工作结束或暂时结束时，刷卡，计算机屏幕上将弹出左图界面，选择继续使用将回到之前工作状态，界面消失； 若选择退出，将弹出右图界面

27. PC客户端操作步骤——必须预约 选择结束本次测试，继续锁定，再点击确定，这时计算机将显示如下

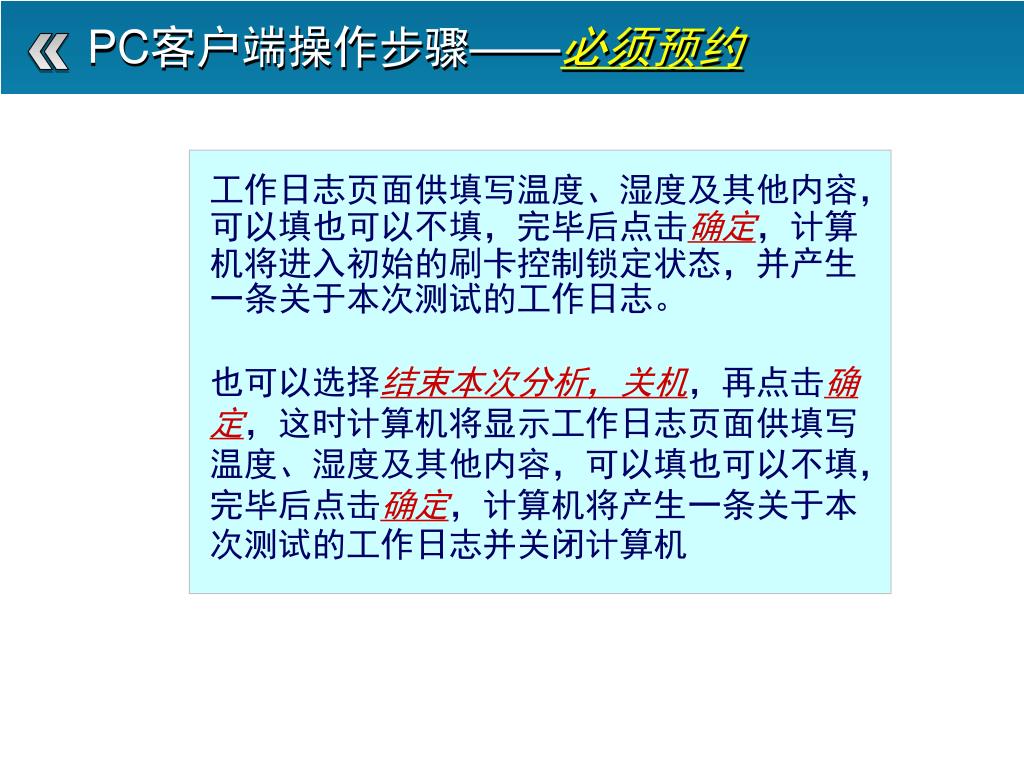

28. PC客户端操作步骤——必须预约 工作日志页面供填写温度、湿度及其他内容，可以填也可以不填，完毕后点击确定，计算机将进入初始的刷卡控制锁定状态，并产生一条关于本次测试的工作日志。 也可以选择结束本次分析，关机，再点击确定，这时计算机将显示工作日志页面供填写温度、湿度及其他内容，可以填也可以不填，完毕后点击确定，计算机将产生一条关于本次测试的工作日志并关闭计算机

29. PC客户端操作步骤——必须预约 如果选择关闭计算机，点击确定后，将关闭计算机 C.

30. PC客户端操作步骤——自动预约 对于自动预约 的客户端，若刷卡用户拥有该仪器的使用权限并且此时有相关的委托单，操作流程同必须预约客户端一样 4 若此时没有相关的委托单，刷卡后屏幕将出现如下图形

31. PC客户端操作步骤——自动预约 用户选择自动预约，刷卡系统将自动为用户申请一条委托单，此时操作人员可以正常使用 当分析工作结束或暂时结束时，刷卡，计算机屏幕上将出现如下图形

32. PC客户端操作步骤——自动预约 选择继续锁定，再点击确定，此时完毕后点击确定，计算机将进入刷卡控制锁定状态，并产生一条关于本次测试的工作日志,同时将自动预约时生成的委托单添写完整。 也可以选择关机，再点击确定，计算机将产生一条关于本次测试的工作日志并关机, 同时将自动预约时生成的委托单添写完整

33. PC客户端操作步骤——脱机模式 启动刷卡客户端软件或刷卡使用过程中，如果网络连接断开，系统将弹出如下提示对话框 5

34. PC客户端操作步骤——脱机模式 如果网络连接短时间内难以恢复，无法进入联机模式，可联系管理员刷应急卡进入脱机模式，刷应急卡后弹出如下提示

35. PC客户端操作步骤——脱机模式 点击确定后，客户端将提示进入脱机模式，并等待用户刷卡，如下图

36. PC客户端操作步骤——脱机模式 刷用户卡后，弹出如下操作界面

37. PC客户端操作步骤——脱机模式 选择相应的操作并点击确定，客户端将转入后台运行，界面消失 操作结束后，可再次刷卡，弹出如图界面

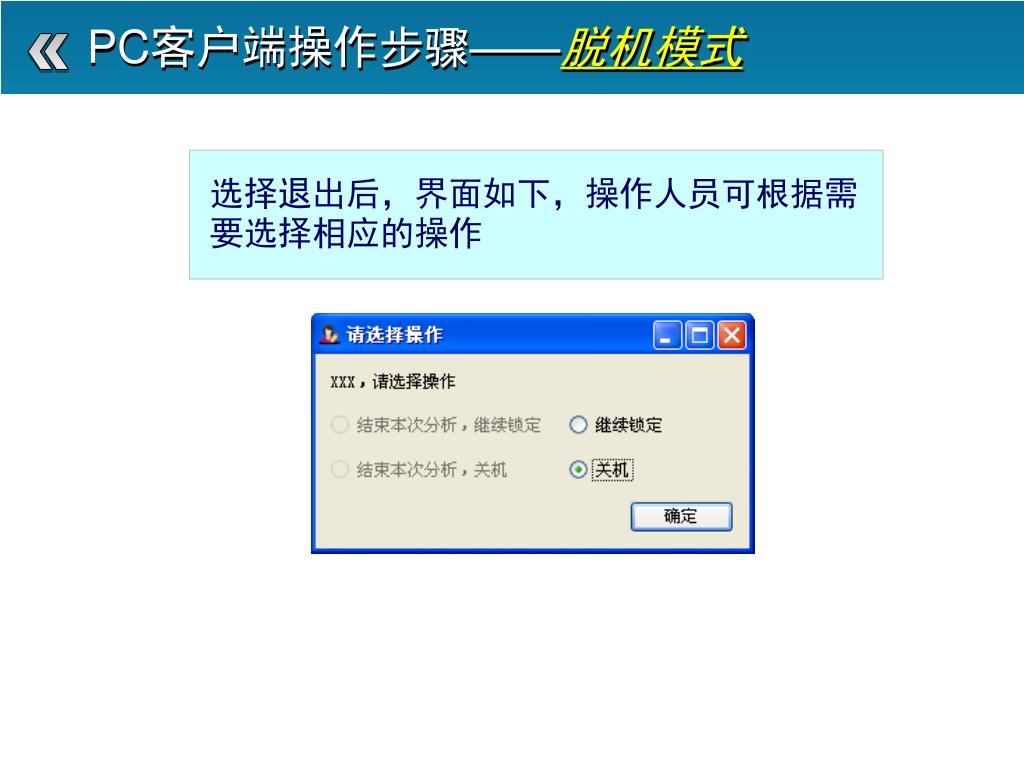

38. PC客户端操作步骤——脱机模式 选择退出后，界面如下，操作人员可根据需要选择相应的操作

39. PC客户端操作步骤——脱机模式 当网络恢复连接后，操作人员可选择关机并点击确定，计算机将关闭，重新启动计算机并运行客户端，此时客户端将转入联机模式 客户端从脱机模式转为联机模式后将自动上传脱机时的使用时间记录

40. 汇 报 目 录 智能卡系统整体介绍 PC客户端操作说明 电源控制端操作说明 智能卡系统服务端介绍

41. 智能卡系统电源控制端操作说明 • 电源控制端与计算机控制程序一样，也分联机模式和脱机模式 • 不同之处在于计算机端程序可以自动检测网络，并于网络正常后通过重启转入联机模式，而电源控制程序只能再次刷应急卡尝试转入正常模式

42. 智能卡系统电源控制端操作说明 • 使用仪器前刷卡，将获取的卡号与数据库核对，查看用户身份，如果是父卡用户，同时该仪器有允许该用户使用的委托单，则该用户可以刷卡使用仪器。如果当前时间没有委托单，则允许自动预约委托单，同时打开仪器电源。如果是子卡用户，同时该用户已被授权使用仪器，如果当前时间有其父卡用户预约的委托单，则可以刷卡使用。如果当前时间没有委托单，则以其父卡持有人的身份自动预约同时打开仪器电源

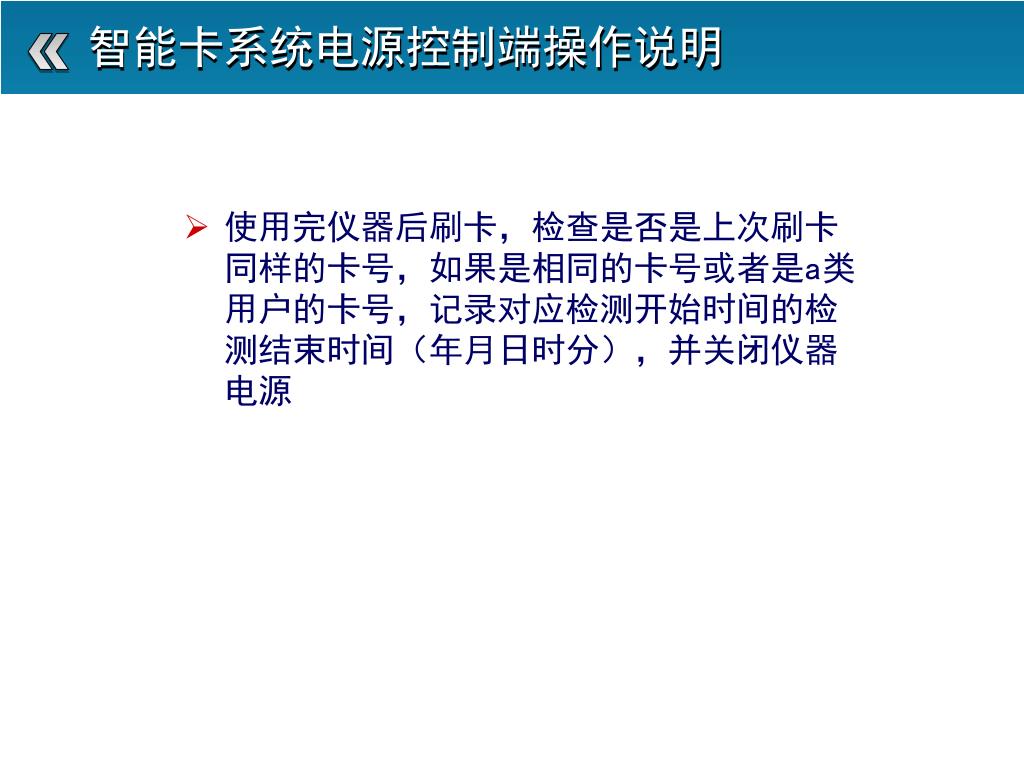

43. 智能卡系统电源控制端操作说明 • 使用完仪器后刷卡，检查是否是上次刷卡同样的卡号，如果是相同的卡号或者是a类用户的卡号，记录对应检测开始时间的检测结束时间（年月日时分），并关闭仪器电源

44. 智能卡系统电源控制端操作说明 • 使用应急卡刷卡，进入脱机模式 • 用户可以正常刷卡，但刷卡时产生的日志信息不上传到服务器上 • 使用应急卡刷卡，尝试进入正常模式，网络连通则进入正常模式，失败继续处于脱机模式 • 转入正常模式后，存于本机的记录会上传到服务器上去

45. 汇 报 目 录 智能卡系统整体介绍 PC客户端操作说明 电源控制端操作说明 智能卡系统服务端介绍

46. 智能卡系统服务端介绍 刷卡系统服务端是运行在服务器机器上的为刷卡客户端提供监控、管理、数据交换等服务的软件(Server.exe)

47. 智能卡系统服务端介绍 刷卡服务端软件分为两个模块，监控模块 和功能模块。如图所示

48. 智能卡系统服务端介绍 监控模块 用于监听刷卡系统客户端的程序。打开监听，允许客户端连接到刷卡服务器，停止服务则拒绝刷卡客户端连接刷卡服务器

49. 添加子卡授权 更新本地数据库 设置应急卡 仪器状态 更新电控应急卡&系统时间 检查更新 选择刷卡服务器工作模式 智能卡系统服务端介绍 功能模块 一共有7个子模块，分别是： 1 2 3 4 5 6 7

50. 添加子卡授权 智能卡系统服务端介绍 1 • 刷卡系统的用户分两种类型，一种是父卡用户，一种是子卡用户 • 在仪器设备共享管理平台上注册添加的用户都属于父卡用户
