2011 年南通市中小学暑期校本研修

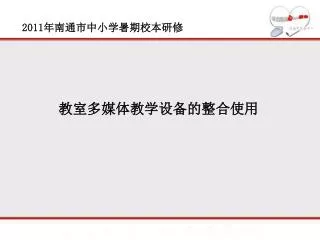

1. 2011年南通市中小学暑期校本研修 教室多媒体教学设备的整合使用

2. 2011年南通市中小学暑期校本研修 维修故障分析图示

3. 2011年南通市中小学暑期校本研修 教室多媒体教学设备 音箱 计 算 机 投影机 投影幕 实物展示台 多媒体中央控制系统 功放系统 多媒体讲台 DVD、录像机 视频摄像头 交互电子白板 电子交互墙

4. 2011年南通市中小学暑期校本研修

5. 2011年南通市中小学暑期校本研修 中央控制系统： 将多媒体教室各种媒体进行有机控制，通过中央控制面板来操作，选择媒体、切换媒体。 多媒体计算机及校园网： 投放电子幻灯；演示多媒体课件、交互教学；实现网上视频点播，做到网络资源共享。 投影机： 能支持RGB、S-VIDEO信号，能将电脑、展示台、影碟机等媒体的信号投影到银幕上，多媒体教室的投影机一般亮度达3000ANSI 以上，分辨率高于800× 600

6. 2011年南通市中小学暑期校本研修 视频展示台： 摄取展示文稿讲义、图片、照片、标本模型、实验器皿等等图文资料和小型实物；摄取展示幻灯投影片，替代传统的投影仪、幻灯机的功能。由于它能够摄取实物，大大地拓宽了它的使用范围，方便了教学。 DVD、影碟机： 便于在教学中穿插播放影视资料、播放电视录像教材。 无线话筒及音响设备： 完成教师授课扩音；扩放电视录像、多媒体课件、视频点播的声音信号。

7. 2011年南通市中小学暑期校本研修 电子白板： 电子白板是汇集了尖端电子技术、软件技术等多种高科技手段研发的高新技术产品，它通过应用电磁感应原理，结合计算机和投影机，可以实现无纸化办公及教学。

8. 多媒体中央控制器 2011年南通市中小学暑期校本研修 笔记本 台式机 视频 投影机 设备连接示意 电源 电源 视频 音频 功放 音响 网络线 音频 展台 或 DVD 视频 屏、白板 电源 电源 总电源 校园网

9. 用遥控器关投影机 开电脑主机 电脑正常关机 用遥控器开投影机 待投影机上指示灯闪烁停止 关掉总电源 打开总电源 2011年南通市中小学暑期校本研修 前题：相关连线已接好后 关机 开机 注：无中央控制系统

10. 2011年南通市中小学暑期校本研修 中央控制系统： 将多媒体教室各种媒体进行有机控制，通过中央控制面板来操作，选择媒体、切换媒体。

11. 2011年南通市中小学暑期校本研修

12. 2011年南通市中小学暑期校本研修

13. 2011年南通市中小学暑期校本研修 投影机： 能支持RGB、S-VIDEO信号，能将电脑、展示台、影碟机等媒体的信号投影到银幕上，教室的投影机亮度一般要求达2500ANSI 以上，分辨率高于800× 600，对比度500：1 江苏要求： 普通教室：投影机亮度2500-3000ANSI 分辨率高于1024×768以上 对比度1000：1 投影幕80-100寸

14. 2011年南通市中小学暑期校本研修 投影仪分类 多媒体投影仪的产品从技术角度上分为阴极射线管投影仪(CRT) 液晶显示投影仪(LCD)和数字光路投影仪(DLP)。 CRT投影仪 CRT是英文CathodeRayTube的缩写，译作阴极射线管。作为成像器件，它是出现最早、应用最为广泛的一种显示技术。这种投影仪可把输入信号源分解成R(红)、G(绿)、B(蓝)三个CRT管的荧光屏在大屏幕上显示出彩色图像。通常所说的三枪投影仪就是由三个投影管组成的投影仪。由于使用内光源，也叫主动式投影方式。

15. 2011年南通市中小学暑期校本研修

16. 2011年南通市中小学暑期校本研修 LCD投影仪 LCD是LiquidCrystalDevice的英文缩写。LCD投影仪分为液晶板和液晶光阀两种。液晶是介于液体和固体之间的物质，本身不发光。工作性质受温度影响很大，其工作温度为-55℃～77℃。投影仪利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。

17. 2011年南通市中小学暑期校本研修 液晶光阀投影仪 它采用CRT管和液晶光阀作为成像器件，是CRT投影仪与液晶光阀相结合的产物。为了解决图像分辨率与亮度间的矛盾，它采用外光源，也叫被动式投影方式。一般的光阀主要由三部分组成：光电转换器、镜子、光调制器，它是一种可控开关。通过CRT输出的光信号照射到光电转换器上，将光信号转换为持续变化的电信号；外光源产生一束强光，投射到光阀上，由内部的镜子反射，经过光调制器，改变其光学特性，光阀的偏振滤光片将滤去其它方向的光，而只允许与其光学缝隙方向一致的光通过，投射到屏幕上。亮度可达6000流明，最高分辨率为2500×2000。

18. 2011年南通市中小学暑期校本研修 液晶板投影仪 这种投影仪的成像器件是液晶板，也是一种被动式的投影方式。利用外光源金属卤素灯或UHP(冷光源)，若是三块LCD板设计的则把强光通过分光镜形成RGB三束光，分别透射过RGB三色液晶板；信号源经过模数转换，调制加到液晶板上，控制液晶单元的开启、闭合，由光学镜头放大，显示在大屏幕上。目前市场上常见的液晶投影仪比较流行三片设计(LCD单板，光线不用分离，目前基本不太用)，最高分辨率为1024×768。

19. 2011年南通市中小学暑期校本研修 液晶光阀投影机 偏极化分光镜(ＰＢＳ)，将入射ＬＣＯＳ 面板的光束与反射后的光束分开。 液晶板投影机 透射式液晶技术

20. 2011年南通市中小学暑期校本研修 DLP投影仪 DLP是英文DigitalLightProcessor的缩写，译作数字光处理器。实现了数字信息显示。 DLP投影仪的技术关键： 首先是数字优势。由于采用数字技术，图像灰度和色彩都达到很高的等级，画面质量稳定，数字图像非常精确。 其次是反射优势。反射式DMD器件使成像的总光效率达60%以上，对比度、亮度的均匀性较为出色。DLP也分单片、两片、三片机。DLP投影仪清晰度高、画面均匀，色彩锐利，它抛弃了传统意义上的会聚，可随意变焦，调整十分便利。 目前由于一方面日本方面对LCD技术垄断，另一方面DLP为美国德州仪器的专利技术，因此美国厂商特别偏爱这种DLP投影仪。

21. 2011年南通市中小学暑期校本研修 DLP投影仪

22. 2011年南通市中小学暑期校本研修 单片DLP和三片LCD投影机对比： 1.使用寿命： DLP的DMD芯片是半导体，比起LCD显示面板稍占优势，其画质与色彩稳定，不会随着时间与使用次数而降低影像色彩与品质。但由于DLP投影技术倚靠高速旋转之色轮，只要一开机便不停高速转动（每秒180转），因此色轮马达之耗材寿命问题也应考虑。LCD投影机的液晶屏使用时间长的话会出现老化现象：黄斑、条纹。 学校在进行投影机维修时，视情况不仅需要更换灯泡，还需要更换液晶板。

23. 2011年南通市中小学暑期校本研修 2. 亮度：3LCD投影机比用相同瓦数光源灯的单片DLP投影机有更高的ANSI流明光输出，在高亮度竞争中,LCD依然占着优势。 3.色彩：LCD投影机的色彩还原和饱和度要高于DLP投影机 4.维护：DLP投影机的光学路径相当简单，体积更小，光路也容易进行密封处理。LCD投影机的光路密封较差，易进入灰尘。尤其是灰尘覆盖液晶板后不仅影响投影机的成像效果，而且影响液晶板的散热，加速液晶板的老化。DLP投影机的光学机械特性，也决定了它的移动防振性能要比LCD投影机差一些。

24. 2011年南通市中小学暑期校本研修 投影机需关注的参数

25. 2011年南通市中小学暑期校本研修 １、分辩率（Ｒeslution） 投影机的分辨率是与所连接的电脑密不可分的。电脑分辨率大致有以下几种标准：VGA(640*480)、SVGA(800*600）、 XGA(1024*768)、SXGA（1280*1024）、UX-GA（1600＊1200）等。现在一般商用台式电脑的标准为ＸＧＡ，笔记本电脑为ＳＶＧＡ，其中ＳＶＧＡ，ＸＧＡ是市场主流。 投影仪的分辨率通常指该投影仪内部核心呈像器件的物理分辨率。当前投影仪的物理分辨率(又称真实分辨率)一般为SVGA(800×600)、XGA(1024×768)、XGA(1280×1024)，其兼容分辨率一般比其物理分辨率高一个台阶。分辨率越高，表示投影仪显示精细图像的能力越强。 计算机连接投影机时，应调到和投影机分辨率一致的状态。

26. 2011年南通市中小学暑期校本研修 １、分辩率（Ｒeslution） 1080P是一种视频显示格式，是美国电影电视工程师协会（SMPTE）制定的最高等级高清数字电视的格式标准，是数字电影成像技术和计算机技术的完美融合。 有效显示格式为：1920×1080，像素数达到207．36万。其数字1080则表示垂直方向有1080条扫描线，字母P意为逐行扫描（Progressive Scan）。通常1080P的画面分辨率为1920×1080，即一般所说的高清晰度电视。帧速率通常为30帧/秒（FPS），可标示在p后面，如1080p30。 数字高清信号数字电视扫描线的不同分为1080P、1080I、720P（i是interlace，隔行的意思，p是progressive，逐行的意思）。

27. 2011年南通市中小学暑期校本研修 按照显示格式的不同，共分为以下5种规格： D1为480i格式，和NTSC模拟电视清晰度相同，525条垂直扫描线，483条可见垂直扫描线，4：3 或16：9，隔行/60Hz，行频为15.25KHz。 D2为480P格式，和逐行扫描DVD规格相同，525条垂直扫描线，480条可见垂直扫描线，4：3 或 16：9，分辨率为640×480，逐行/60Hz，行频为31.5KHz。 D3为1080i格式，标准数字电视显示模式，1125条垂直扫描线，1080条可见垂直扫描线，16：9，分辨率为1920×1080，隔行/60Hz，行频为33.75KHz。 D4为 720p格式，是标准数字电视显示模式，750条垂直扫描线，720条可见垂直扫描线，16：9，分辨率为1280×720，逐行/60Hz，行频为45KHz。 D5为1080p格式，是标准数字电视显示模式，1125条垂直扫描线，1080条可见垂直扫描线，16：9，分辨率1920×1080逐行扫描，专业格式。

28. 2011年南通市中小学暑期校本研修 ２、亮度（Brightness） 投影机的亮度单位有三种：流明（LUMEN），勒克斯(LUX），ANSI流明．现已基本统一于ＡＮＳＩ流明这种单位．ANSI是Ａｍｅｒｉｃａｎ　National Standards Institute 的英文缩写,即美国国家标准协会。 亮度是投影机极为关键的性能指标,直接关系到观看者是否能清晰辨认屏幕上的图形文字。一般来讲，投到100英寸到120英寸(2.13米-2.44米)宽的屏幕,有2000ANSI流明左右足够了，若有3000ANSI流明效果非常理想.当然,越亮的机器肯定越贵。注意;如有灯光特别是阳光照射到屏幕上，投影机亮度要适当增加。 江苏要求教室内投影机亮度：2500-3000ANSI

29. 2011年南通市中小学暑期校本研修 3.对比度(Contrast Ratio) 对比度最基本的形态是亮区对暗区的比例，良好的对比度使得画面显得有很高的分辨率，如果一个画面只能显示白色和黑色，而不能显示出阴影区域或黑暗区域的细微层次变化，我们就失去了画面的精细效果。投影机的对比度反映的是投影机所投影出的画面最亮与最暗区域之比,对比度对视觉效果的影响仅次于亮度指标。 由于对比度反映了一个画面明暗变化的范围大小，因此对比度越大，效果越精微。

30. 2011年南通市中小学暑期校本研修

31. 2011年南通市中小学暑期校本研修 4.均匀度(Uniformity)任何投影机射出的画面都会有中心区域与四角的亮度不同的现象.均匀度就是反映边缘亮度与中心亮度的比值,均匀度越高,画面的均匀一致性越好. 5.灯泡寿命(Lamp Life) LCD,DLP 和LCLV投影机都有外光源,其寿命直接关系到投影机的使用成本,所以在购买时一定要问清灯泡寿命和更换成本。LCD投影机的灯炮寿命一般为2000小时,更换成本约为2000－3000元。 6.特殊功能(Special function)现在一些厂家为满足用户的需要开发出一些特殊功能,比如无级局部放大功能,激光教鞭,中文菜单等。有些功能还是相当实用的，用户可根据需要选择。

32. 2011年南通市中小学暑期校本研修 耗材 投影仪普遍采用的是金属卤素灯泡、UHP灯泡、UHE灯泡这三种光源。

33. 2011年南通市中小学暑期校本研修 灯泡的种类及特性 • 目前投影机普遍采用的是金属卤素灯泡、UHE灯泡、UHP灯泡这三种光源。 • 生产灯泡的主要厂家 德国OSRAN 荷兰PHILIPE 日本USHION

34. 2011年南通市中小学暑期校本研修 • 金属卤素灯泡的优点是价格便宜，缺点是半衰期短，一般使用1000小时左右亮度就会降低到原先的一半左右。并且由于发热高，对投影机散热系统要求高，不宜做长时间（4小时以上）投影使用。

35. 2011年南通市中小学暑期校本研修 • UHE灯泡的优点是价格适中，在使用4000小时以前亮度几乎不衰减。由于功耗低，习惯上被称为冷光源。UHE灯泡是目前中档投影机中广泛采用的理想光源 • UHP灯泡的优点是使用寿命长，一般可以正常使用6000小时以上，并且亮度衰减很小。UHP灯泡也是一种理想的冷光源，但由于价格较高，一般应用于高档投影机上。 与UHE灯泡相比，不仅在相同功耗下，UHP灯泡能产生大光量，并能有效地抑制闪烁情况的发生，而且外形更小巧，亮度衰减更小，寿命更长。

36. 2011年南通市中小学暑期校本研修 哪些原因对灯泡寿命有影响 1）断电不散热 2）频繁开关机 3）长时间不使用 4）电压不稳定 5）风扇散热不畅 6）连续工作过长 7）假灯泡（改装灯泡）

37. 2011年南通市中小学暑期校本研修 常见故障处理 • 非正常断电后怎么办？ 20分钟以后再开机 • 何时更换灯泡？ 风扇启动后停止，无法点亮灯泡。 投影机提示更换灯泡。 • 图象扭曲或偏移？ 投影机重置 • 文字不够清晰？ 调PC分辨率或投影机调焦或按投影机AUTO键 • 无法开机或遥控失灵？ 断电后重新启动投影机

38. 2011年南通市中小学暑期校本研修 • 少一个颜色或全屏都是红色时，怎么办？ 连线虚或经常插拔导致的短线 • 1、2、3 红、绿、兰基色 • 6、7、8 红、绿、兰屏蔽线 • 行同步 • 场同步 • 5 、10 数字地线 • 外层屏蔽线 红、绿、兰、黄、白、棕、黑

39. 2011年南通市中小学暑期校本研修 笔记本信号不能切换到投影机？ 1笔记本输出未作切换 Fn+F8(部分不是) 2投影机输入未做选择（RGB选择） 3已切换，也作了选择： 笔记本分辨率太高 笔记本刷新率太高（或颜色数太高） 笔记本驱动不正确 VGA接线不标准（如五线）

40. 2011年南通市中小学暑期校本研修 投影机遥控器的功能 “ＶＩＤＥＯ”　　　　 视频信号 “ＲＧＢ”　　　　　 　 计算机信号 “ＬＡＳＥＲ”　　 　　 教鞭 “ＳＴＡＮＤＢＹ／ＯＮ”电源开关 “ＭＥＮＵ”　　　　　 菜单 “ＭＡＧＮＩＦＹ”　　 局部放大 “ＦＲＥＥＺＥ”　　　 静像 “ＦＯＣＵＳ”　　　　 对焦 “ＺＯＯＭ”　　　　　 变焦

41. 2011年南通市中小学暑期校本研修 关机： 按下遥控器上的“ＳＴＡＮＤＢＹ／ＯＮ” ，并持续４秒以上，直到灯泡熄灭　　　待投 影机指示灯不闪（１５秒左右），切断电源 注意事项 ａ、不要关机后，就马上移动投影机。 ｂ、不要频繁的开/关机。 ｃ、不要长时间开机。 ｄ、注意防尘。

42. 2011年南通市中小学暑期校本研修 数字展示台 • 展示台的分类 • 数字展示台作为分配器的工作原理 • 非常用功能介绍 • 常见故障处理

43. 2011年南通市中小学暑期校本研修 视频展示台的分类 视频展示台 水平电视线：480线 光学变焦：16倍 优点：图象动作连续 缺点：图象闪烁 数字展示台 像数：85万 水平电视线：480线 光学变焦：16倍 缺点：图象动作不连续 优点：图象清晰，无闪烁，图象稳定。

44. 2011年南通市中小学暑期校本研修 数字展示台作为分配器的工作原理

45. 2011年南通市中小学暑期校本研修 数字展示台

46. 2011年南通市中小学暑期校本研修 常用功能介绍 电源： 按下“电源”键，展台接通电源，开始工作。按下“电源”键两秒钟以上，展台关机。 电脑/展台： 输出 RGB 信号选择键。每按一次“电脑/展台”键，在实物展台、电脑、笔记本三者之间切换输入信号。 视频： 输入AV 信号选择键。 灯光： 接通电源后，臂灯和底灯都熄灭。每按一次“灯光”键，臂灯、底灯的变化情况如下： 臂灯亮→ 底灯亮 → 臂灯底灯均熄灭

47. 2011年南通市中小学暑期校本研修 常用功能介绍 自动： 按“自动”键，自动白平衡、自动聚焦的调整。 放大/缩小： 放大、缩小键。按下“放大”、“缩小”键，即可缩放屏幕上的图像。 功能键使用说明 Mir： 按一次“Mir”键，图片翻转 180°；再按一次“Mir”键，图像恢复正常位置。 Frz： 冻结图像。按一次“Frz”键，图像冻结；再按一次，图像恢复正常状态。

48. 2011年南通市中小学暑期校本研修 常用功能介绍 Neg： 接通电源后，自动显示正片，要显示负片，先打开底灯，按 “Neg”键即可。再按一次“Neg”键，显示正片。 B&W： 黑白功能键，按 “B&W”键，图像显示黑白画面，再按一次“B&W”键，图像显示彩色画面。 B+/B-： CCD 输出亮度增强/亮度减弱。 Div： 两画面功能键。按一次“DIV.”，图像分割成两部分，一半显示为当前画面，另一半为静态的画面。再按“DIV”，退出两画面状态。

49. 2011年南通市中小学暑期校本研修 常见故障处理 • 不能变焦时怎么办？ 物体上下移动，强制变焦。 • 信号不能分配时的处理？ 重新开机或临时更改连接线。 • 图象不够明亮时？ 调整对比度，亮度。

50. 2011年南通市中小学暑期校本研修 使用方法： 开机 展开摄像头与照灯，并调整好位置　 打开电源“开／关” 功能介绍 ａ、照灯的开／关与切换 ｂ、调焦 ｃ、对焦 ｄ、亮度 关机 关闭“开／关”　　　将摄像头与照灯复位。 注意事项 ａ、课前要做好设备的调试。 ｂ、更换图片或投影片时要注意“遮挡”。 ｃ、不要用笔在“白板”上点、画。
