  1. consulta El multimetro

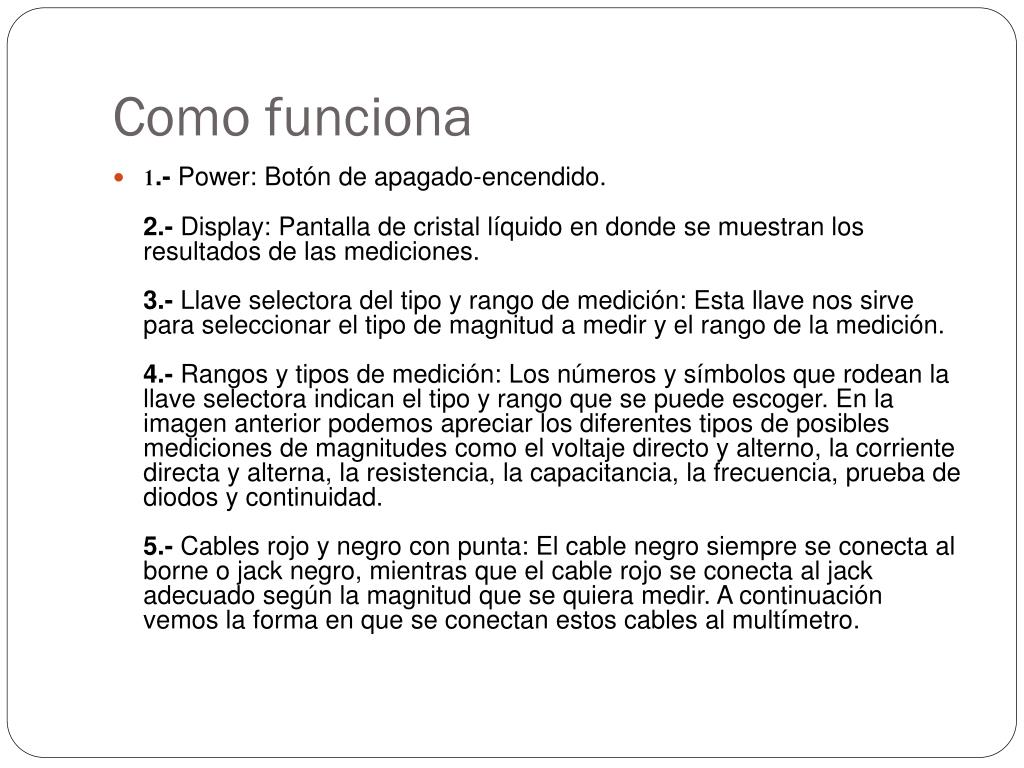

  2. Como funciona • 1.- Power: Botón de apagado-encendido.2.- Display: Pantalla de cristal líquido en donde se muestran los resultados de las mediciones.3.- Llave selectora del tipo y rango de medición: Esta llave nos sirve para seleccionar el tipo de magnitud a medir y el rango de la medición.4.- Rangos y tipos de medición: Los números y símbolos que rodean la llave selectora indican el tipo y rango que se puede escoger. En la imagen anterior podemos apreciar los diferentes tipos de posibles mediciones de magnitudes como el voltaje directo y alterno, la corriente directa y alterna, la resistencia, la capacitancia, la frecuencia, prueba de diodos y continuidad.5.- Cables rojo y negro con punta: El cable negro siempre se conecta al borne o jack negro, mientras que el cable rojo se conecta al jack adecuado según la magnitud que se quiera medir. A continuación vemos la forma en que se conectan estos cables al multímetro.

  3. 6.-Borne de conexión o Jack negativo: Aquí siempre se conecta el cable negro con punta.7.- Borne de conexión o Jack para el cable rojo con punta para mediciones de voltaje (V), resistencia (Ω) y frecuencia (Hz). Su símbolo es el siguiente. 8.- Borne de conexión o Jack para el cable rojo con punta para medición de mili amperes (mA). 9.- Borne de conexión o Jack para el cable rojo con punta para medición de amperes (A). 10.- Zócalo de conexión para medir capacitares o condensadores. 11.- Zócalo de conexión para medir temperatura.

  4. Medidas del multimetro • AMPERIMETRO CORRIENTE • VOLTIMETRO VOLTAJE • OHMNIMETRO RESISTENCIA Desarrollo del multimetro • PRENDER EL MULTIMETRO Y COLOCAR LA PERILLA EN OHMS • MEDIR LA RESISTENCIAS • ANOTAR VALORES • COLOCAR LA PERILLA DEL MULTIMETRO EN VOLTS • MEDIR VOLTAJE DE PILAS • ANOTAR VALORE

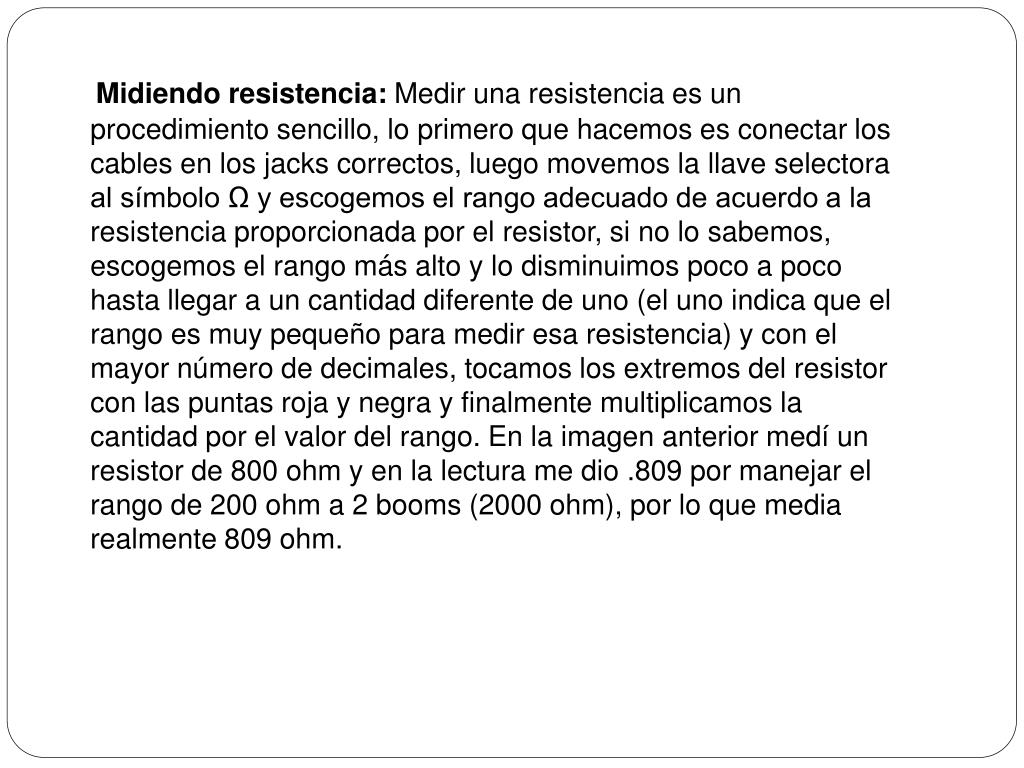

  5. Midiendo resistencia: Medir una resistencia es un procedimiento sencillo, lo primero que hacemos es conectar los cables en los jacks correctos, luego movemos la llave selectora al símbolo Ω y escogemos el rango adecuado de acuerdo a la resistencia proporcionada por el resistor, si no lo sabemos, escogemos el rango más alto y lo disminuimos poco a poco hasta llegar a un cantidad diferente de uno (el uno indica que el rango es muy pequeño para medir esa resistencia) y con el mayor número de decimales, tocamos los extremos del resistor con las puntas roja y negra y finalmente multiplicamos la cantidad por el valor del rango. En la imagen anterior medí un resistor de 800 ohm y en la lectura me dio .809 por manejar el rango de 200 ohm a 2 booms (2000 ohm), por lo que media realmente 809 ohm.

  6. Midiendo voltaje (voltaje continuo o directo): Ahora mediremos una pila AA de 1.5 V, esta algo gastada así que veamos que sucede. Lo primero que haremos es colocar la punta del cable rojo en el electrodo positivo de la pila y el negro en el negativo, el resultado aparece en la pantalla del multimetro como lo podemos ver a continuación. .

  7. Midiendo capacitancia y corriente: Al medir un capacitor o condensador, este debe estar descargado ya que almacena energía, y se debe tener cuidado al medir corriente. Aún no he medido ninguna de estas magnitudes, así que cuando lo haga les explicare como hacerlo.

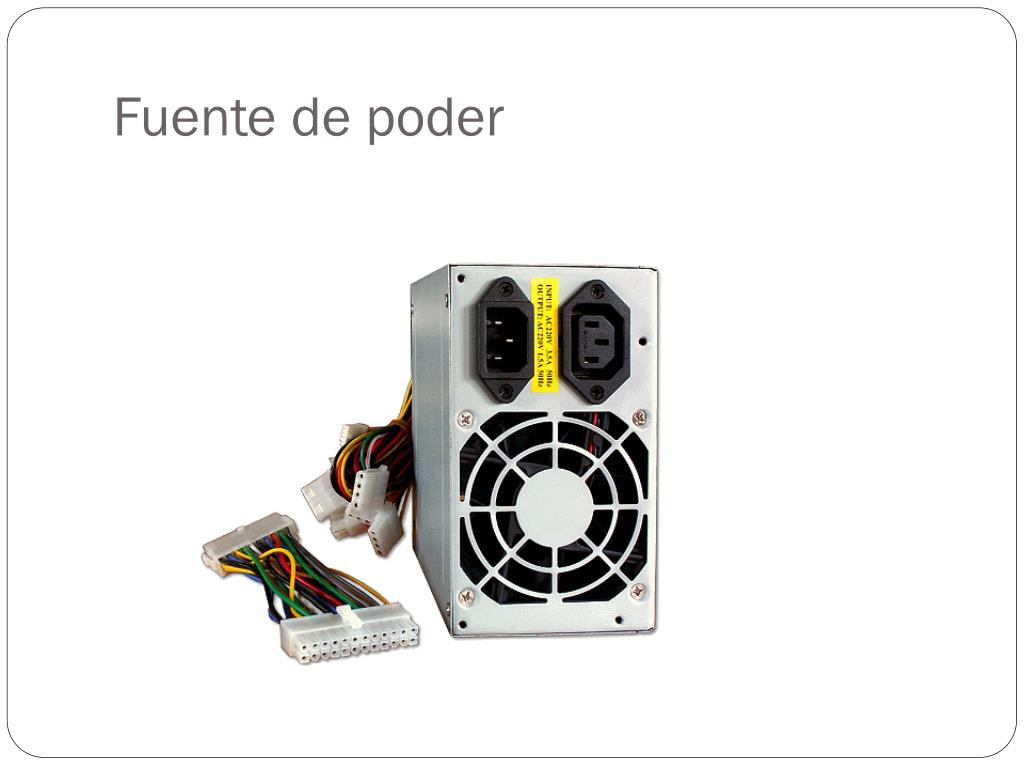

  8. Fuente de poder

  9. Pero para muchos ha pasado desapercibido el hecho de que, con tantos dispositivos que se encuentren incluidos en el ordenador, una fuente de poder debe de tener sus especificaciones correctas para que todos estos dispositivos trabajen efectivamente. Cada parte requiere de por lo menos 12 voltios de carga eléctrica, pero como muchos sabrán no es el voltaje el importante cuando se habla de una potencia eléctrica, sino más bien es justamente esa potencia representada por la cantidad de Vatios (Amperaje) la que hace funcionar de una manera correcta a cada dispositivo. La carga correcta y necesaria que requiere cada parte del ordenador es suplida por la fuente de poder, misma que dependiendo de su potencia en Vatios podrá trabajar de una manera fluida en todo el entorno del ordenador. Aunque no hay una regla general que se pueda adoptar para saber cuál es la fuente de poder adecuada para tal o cual sistema, muchos por desconocimiento optan por colocar la de mayor potencia por cuestión de seguridad, sin saber que se está desperdiciando energía que no se está utilizando. Gracias a la firma ASUS, podemos saber cuál es la fuente de poder más adecuada para nuestro ordenador, firma que ha puesto a consideración de todos los usuarios en su página web, una manera fácil de saber cuál es la fuente de poder optima para nosotros a base de la cantidad de periféricos que dispongamos. Dejamos a consideración el link para quienes deseen conocer un poco más intuitivamente a futuro cual es la potencia requerida de un equipo para su funcionamiento. Vía: A sus Artículos relacionados: Opciones para calcular la potencia de la fuente en una PC Fuentes de poder AT y ATX Refrigerando nuestro PC, organizando la carcasa (tercera parte) Identificar la fuente de nuestro logo Uso de estabilizador y cable a tierra en ordenadores

  10. Slide 2: Un milímetro, también denominado polímetro, tester o multitester, es un instrumento de medición que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en el mismo dispositivo. Las funciones más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado frecuentemente por personal en toda la gama de electrónica y electricidad. EL MULTIMETRO
