  1. Failiedastuse protokolli uurimine FTP=File Transfer Protocol Marika Kulmar

  2. FTP • RFC959 - 1985, oktoober (RFC765, 1980) http://www.ietf.org • Failide vahetuseks • RFC1635 - õpetus, kuidas kasutada • Ühendusele orienteeritud kinnitustega protokoll • TCP pordid • 20 - ftp-data • 21 - ftp 2

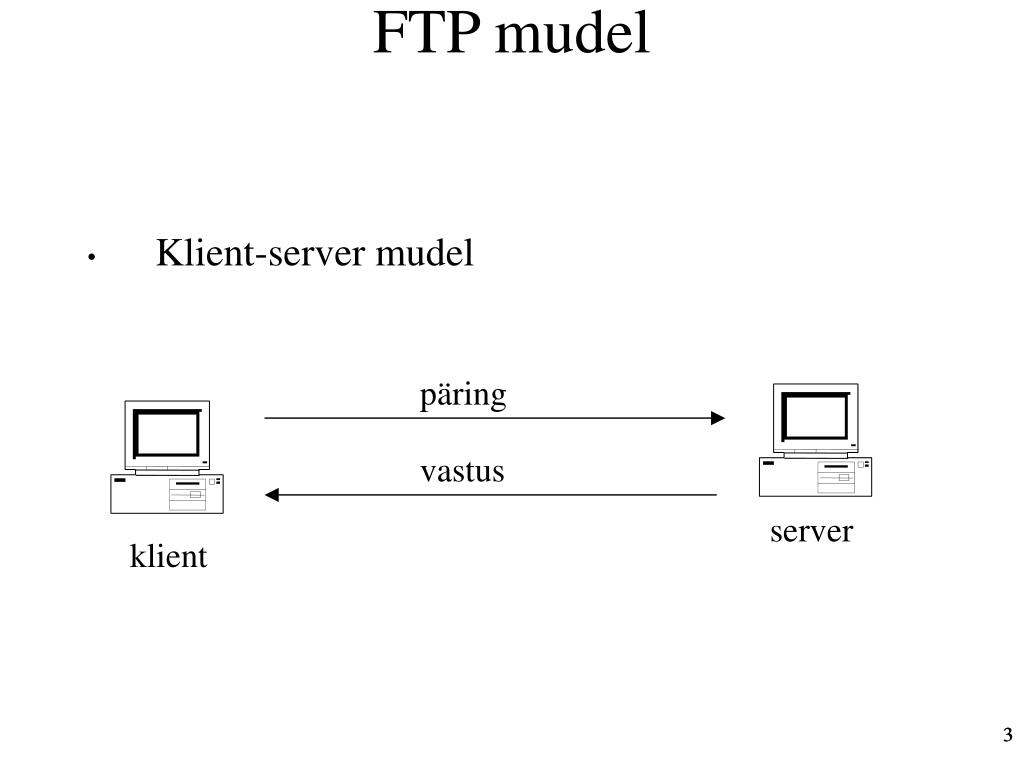

  3. FTP mudel • Klient-server mudel päring vastus server klient 3

  4. Ühendusele orienteeritud • Ühendus luua • Andmevahetus teostada • Ühendus lõpetada (katkestada) 4

  5. Kinnitustega (acknowledged) server klient 1. päring 2. kinnitus 3. vastus 4. kinnitus • Klient saadab päringu • Server kinnitab, et sai päringu kätte • Server vastab päringule • Klient kinnitab, et sai vastuse kätte 5

  6. Anonüümne FTP • Arvuti DNS nimi algab ftp.xxx • Kasutajanimi anonymous • Parooliks oma e-posti aadress • Kui serveris lubatud, siis on võimalik ka oma serverisse siseneda oma kasutajanime ja parooliga, aga see pole turvaline. 6

  7. FTP käske • open <serveri nimi> - serveriga ühenduse loomine • user <kasutajanimi> - kasutajanime saatmine, server küsib parooli • cd <kataloog> - serveri kataloogi liikumine • lcd <kataloog> - kliendi kataloogi liikumine • dir - kataloogi sisu vaatamine • get <failinimi> - faili allalaadimine • mkdir <kataloog> - kataloogi loomine serverisse • put <failinimi> - faili üleslaadimine • close - FTP ühenduse lõpetamine • quit - FTP ühenduse lõpetamine ja programmist väljumine • help - käskude nimekiri • help <käsk> - abiinfo käsu kohta 7

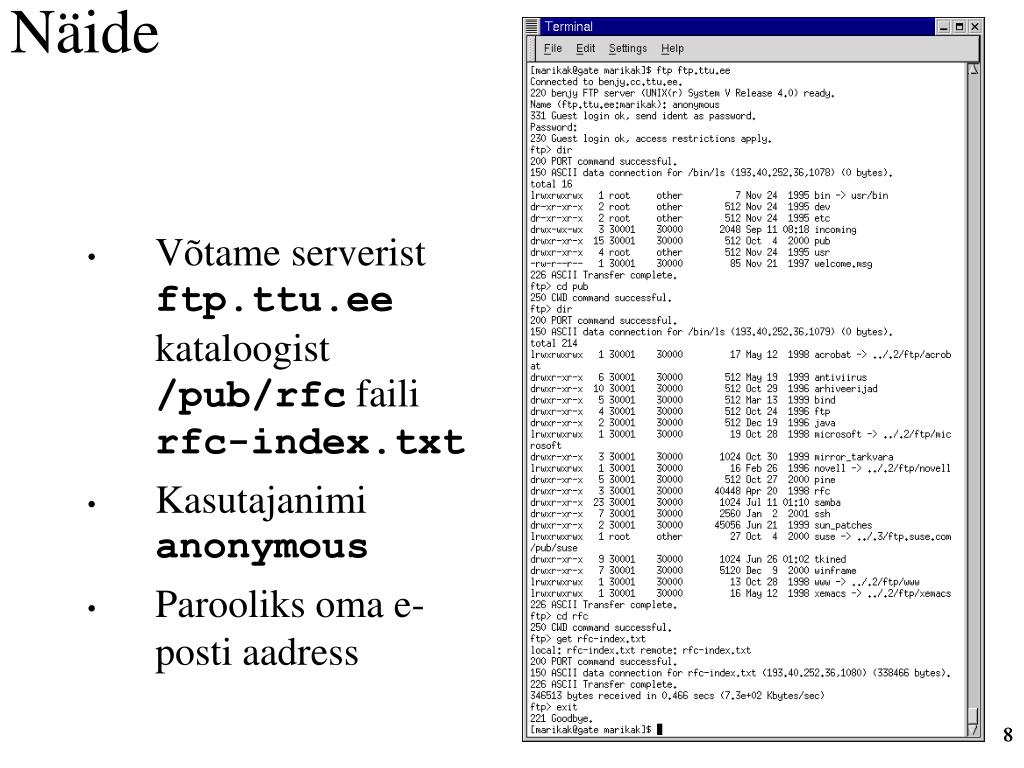

  8. Näide • Võtame serverist ftp.ttu.ee kataloogist /pub/rfc faili rfc-index.txt • Kasutajanimi anonymous • Parooliks oma e-posti aadress 8

  9. Ühenduse loomine • Klient palub TCP ühendust serveri pordiga 21 • Server loob ühenduse • Klient saadab kasutajanime ja parooli • Ühendus loodud 9

  10. pakett 1 10

  11. pakett 2 • Ühenduse loomine • Server saadab kinnituse 11

  12. pakett 3 • Ühenduse loomine • Klient saadab kinnituse 12

  13. pakett 4 • Ühenduse loomine • FTP server saadab ühenduse loomise kinnituse 13

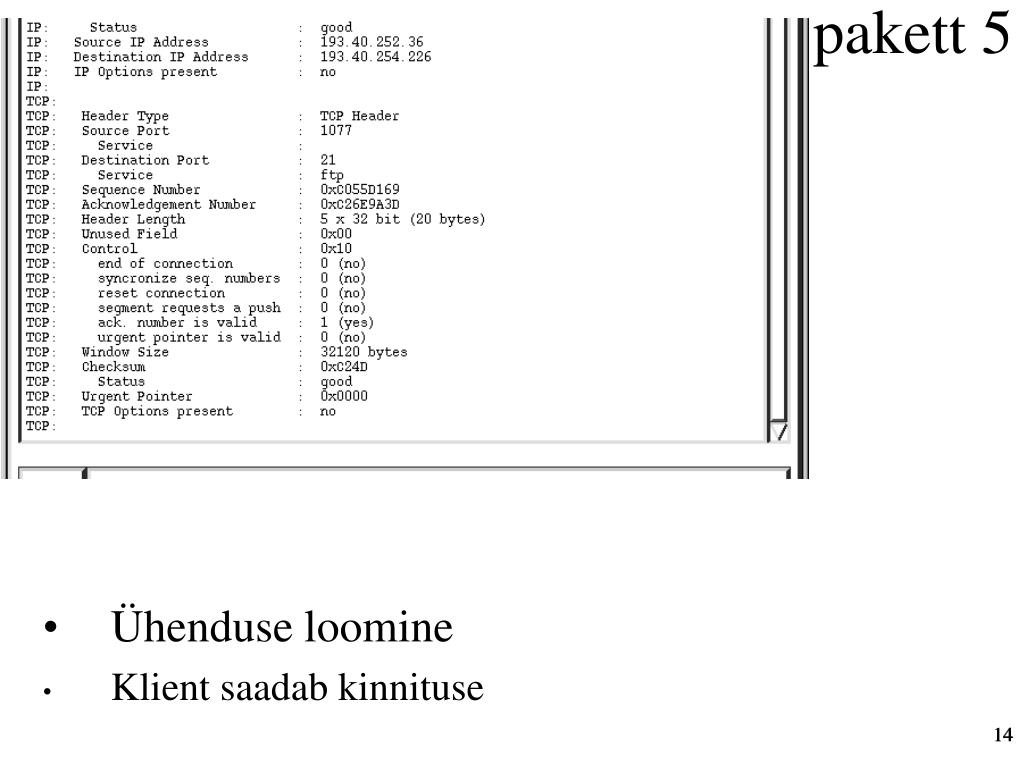

  14. pakett 5 • Ühenduse loomine • Klient saadab kinnituse 14

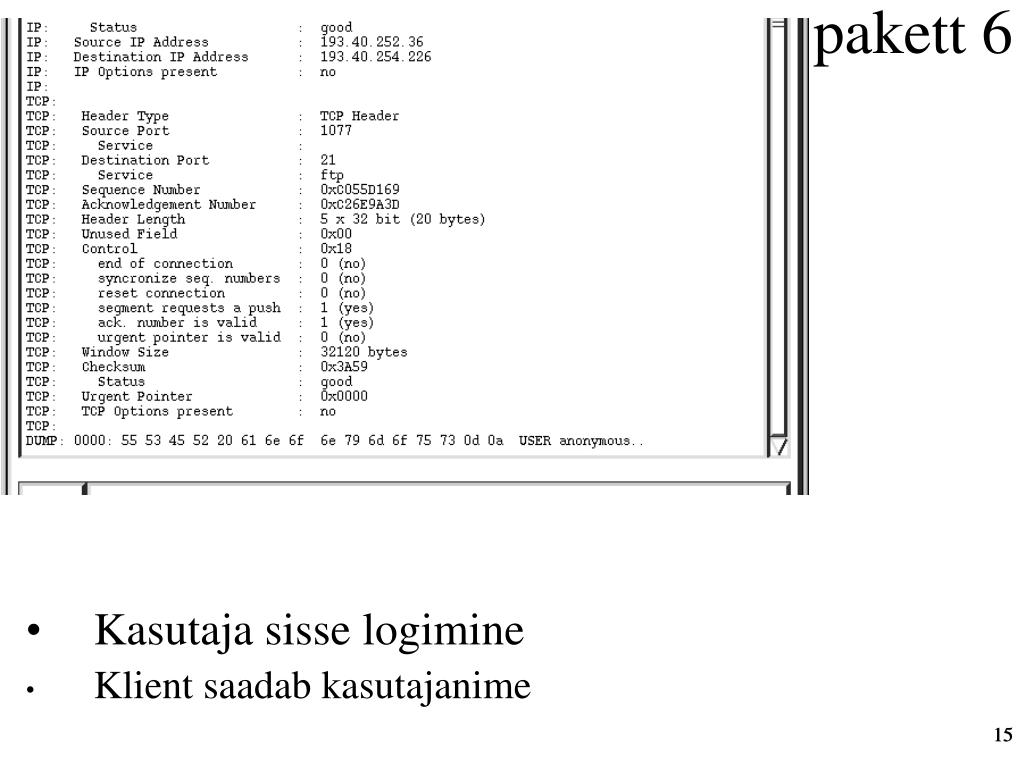

  15. pakett 6 • Kasutaja sisse logimine • Klient saadab kasutajanime 15

  16. pakett 7 • Kasutaja sisse logimine • Server küsib kasutaja parooli 16

  17. pakett 8 • Kasutaja sisse logimine • FTP klient saadab kasutaja parooli 17

  18. Kataloogi sisu vaatamine • Kasutaja annab käsu dir • Klient saadab käsu list • Server avab pordi 20 • Server saadab kataloogi sisu oma pordist 20 (ftp-data)

  19. Pakett 1 • Klient saadab käsu PORT

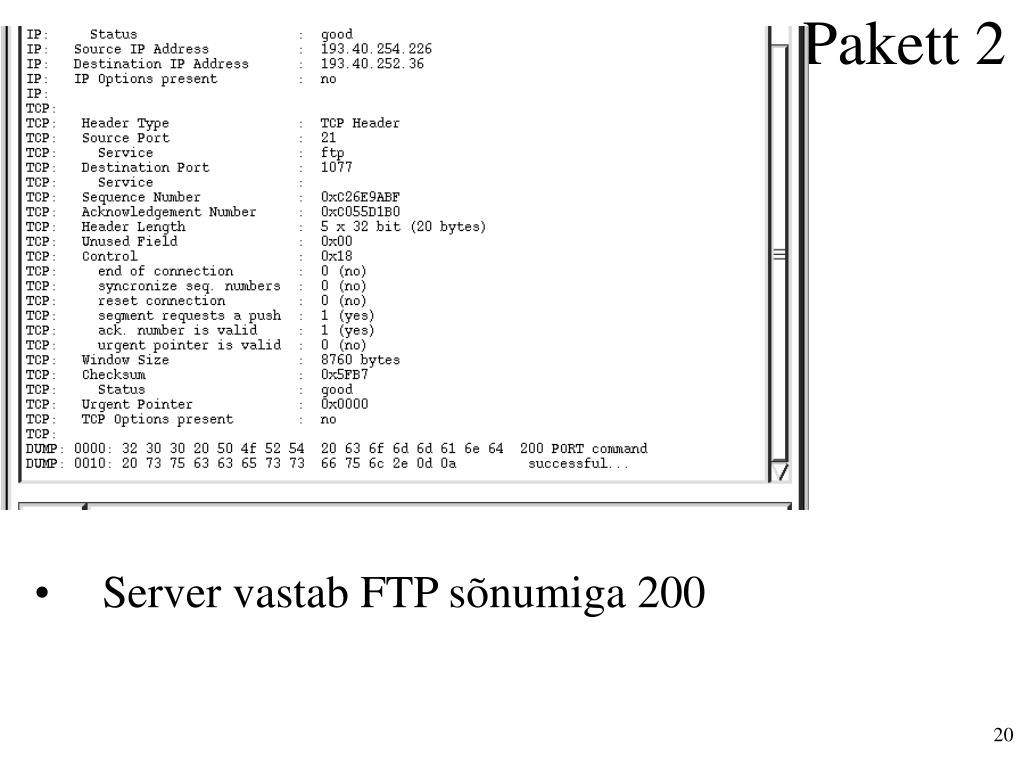

  20. Pakett 2 • Server vastab FTP sõnumiga 200

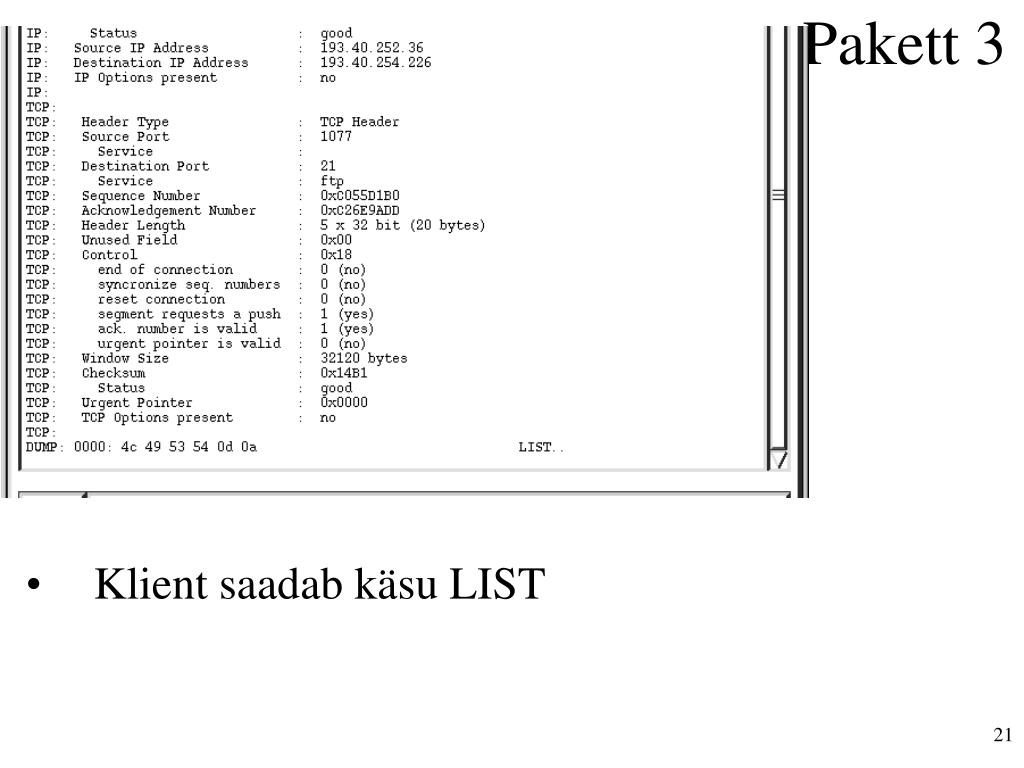

  21. Pakett 3 • Klient saadab käsu LIST

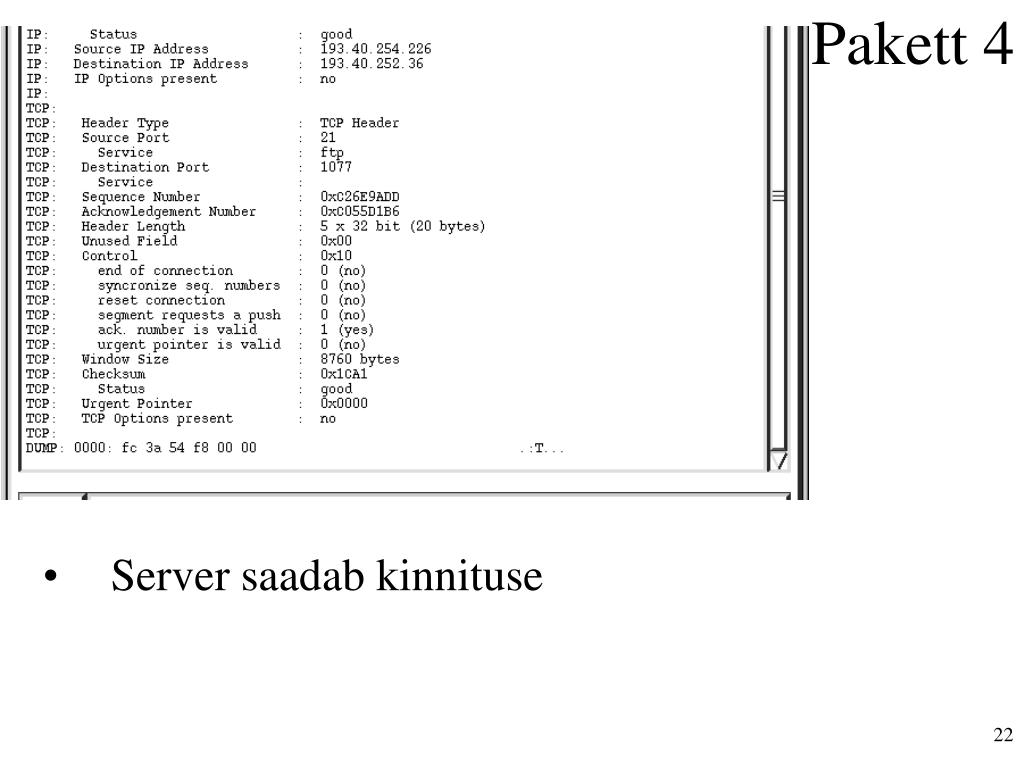

  22. Pakett 4 • Server saadab kinnituse

  23. Pakett 5 • Server saadab portist 20 (ftp-data) kliendile

  24. Pakett 6 • Klient saadab kinnituse

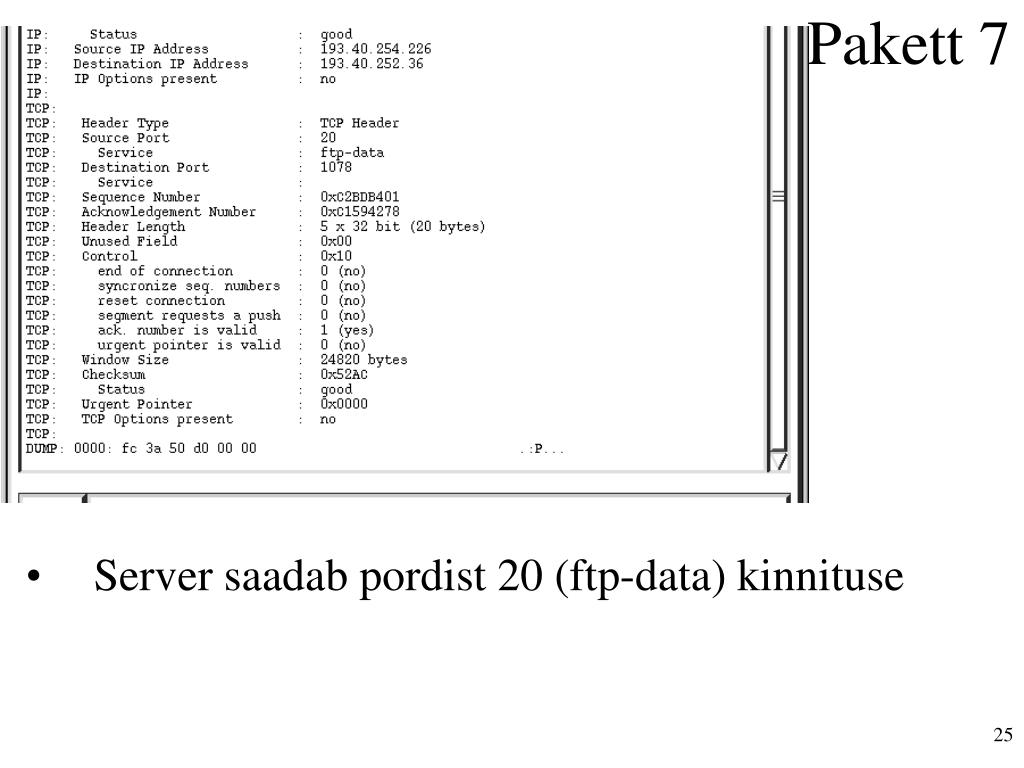

  25. Pakett 7 • Server saadab pordist 20 (ftp-data) kinnituse

  26. Pakett 8 • Server saadab pordist 20 (ftp-data) FTP sõnumi 150

  27. Pakett 9 • Klient saadab kinnituse

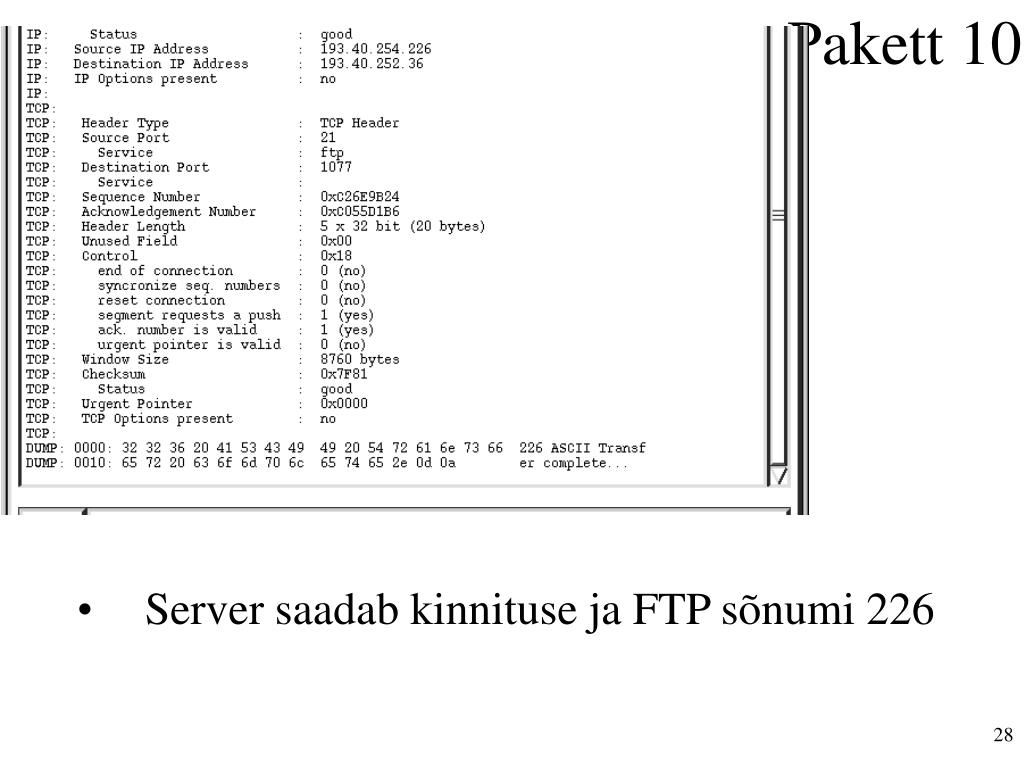

  28. Pakett 10 • Server saadab kinnituse ja FTP sõnumi 226

  29. Pakett 11 • Server saadab kataloogi sisu andmed kliendile

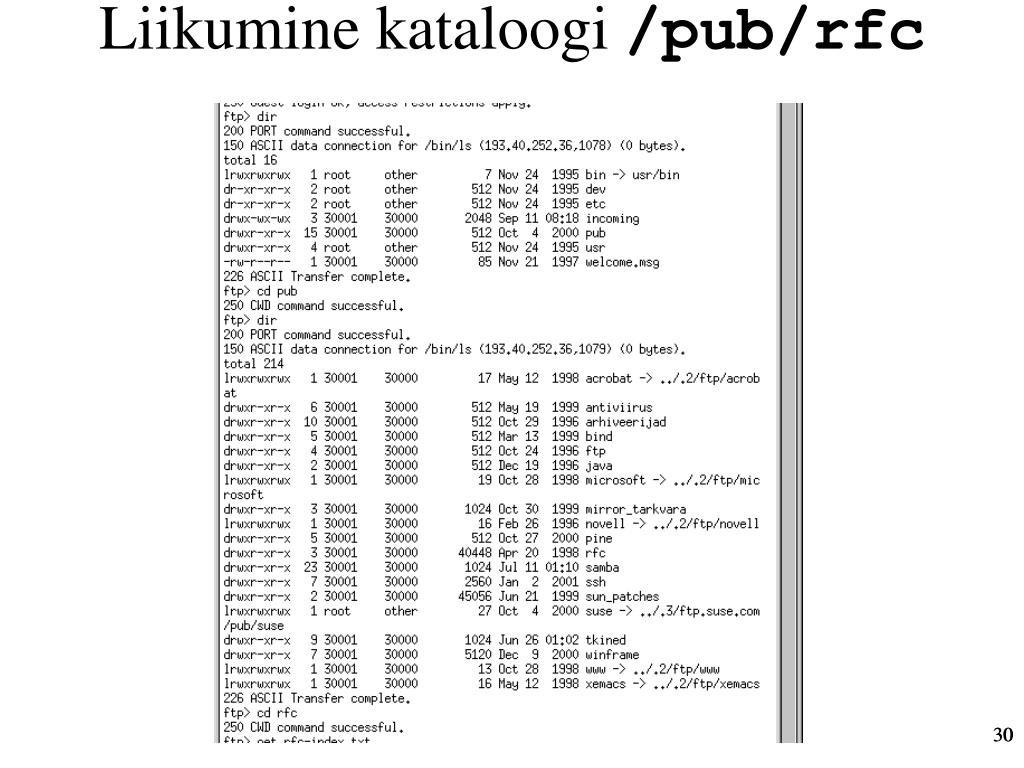

  30. Liikumine kataloogi /pub/rfc 30

  31. Faili rfc-index.txt allalaadimine • Luuakse ühendus serveri pordiga 20 • Server saadab faili kliendile • Faili sisu loetav 31

  32. Ühenduse lõpetamine 1. QUIT 2. Goodbye 3. Ühenduse lõpetamine 4. kinnitus klient server 5. Ühenduse lõpetamine 6. kinnitus • Ühenduse lõpetamise päring kliendilt 32

  33. Turvaline failide vahetus • Ssh = Secure SHell • Scp= Secure CoPy • Windowsile klientprogramm pscp.exe • PuTTY Secure copy client • Krüpteeritud sidekanal kliendi ja serveri vahel • Pealt kuulata sama lihtne, sisust aru saada keerulisem 33

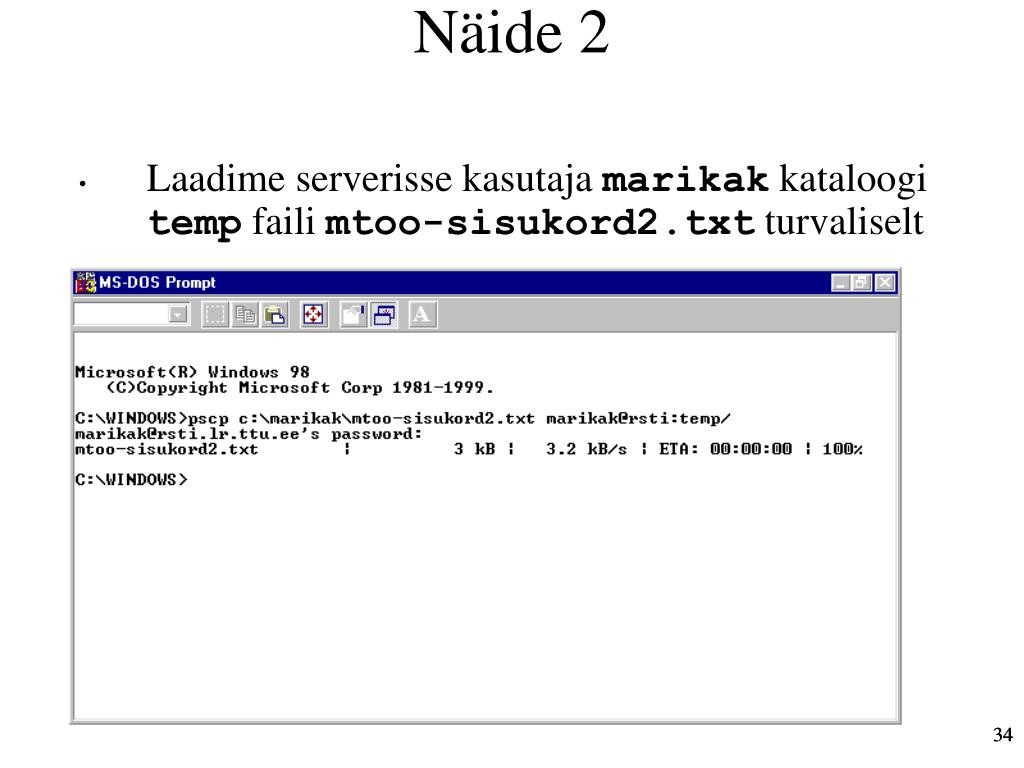

  34. Näide 2 • Laadime serverisse kasutaja marikak kataloogi temp faili mtoo-sisukord2.txt turvaliselt 34

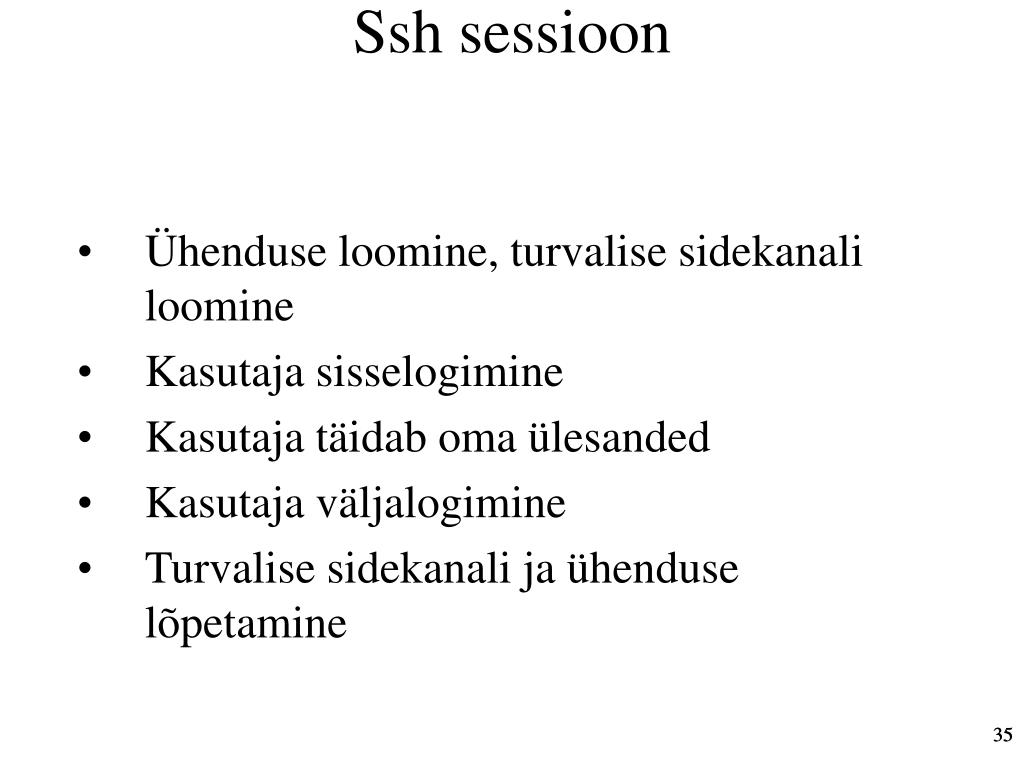

  35. Ssh sessioon • Ühenduse loomine, turvalise sidekanali loomine • Kasutaja sisselogimine • Kasutaja täidab oma ülesanded • Kasutaja väljalogimine • Turvalise sidekanali ja ühenduse lõpetamine 35

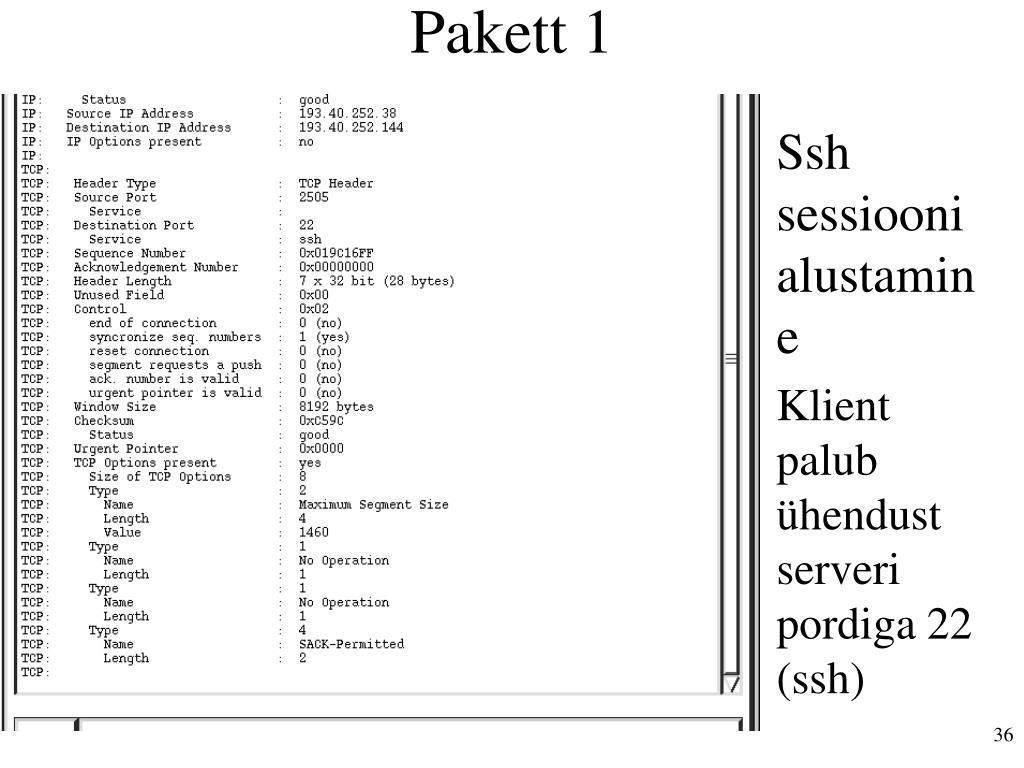

  36. Pakett 1 • Ssh sessiooni alustamine • Klient palub ühendust serveri pordiga 22 (ssh)

  37. Pakett 2 • Server annab ühenduse ja kinnitab, et sai kliendi paketi kätte

  38. Pakett 3 • Klient kinnitab serveri paketti

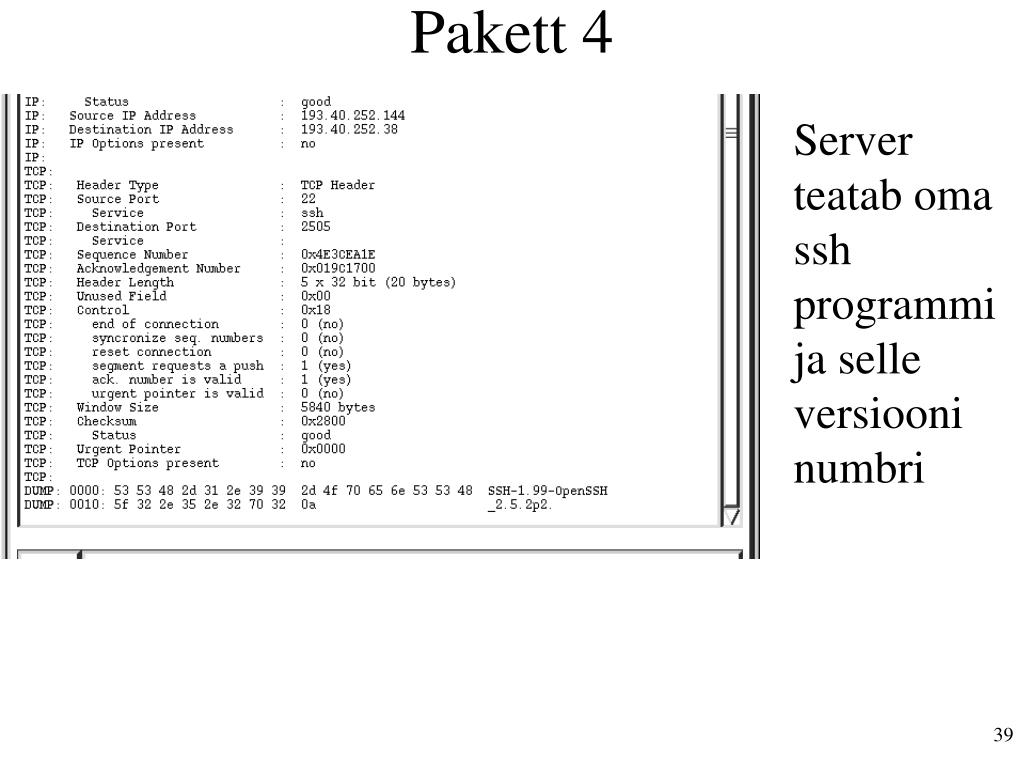

  39. Pakett 4 • Server teatab oma ssh programmi ja selle versiooni numbri

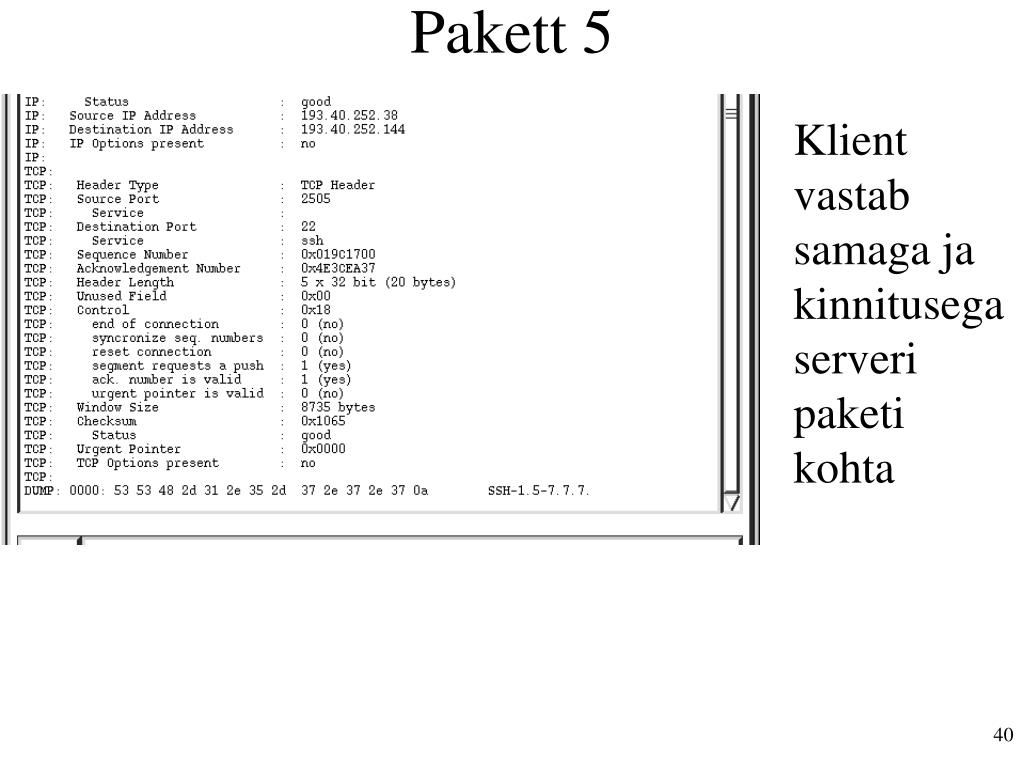

  40. Pakett 5 • Klient vastab samaga ja kinnitusega serveri paketi kohta

  41. Pakett 6 • Server saadab kinnituse kliendi viimase paketi kohta.

  42. Ssh paketid • Edasi toimub turvalise kanali parameetrite vahetamine, kasutaja serverisse sisse logimine ja operatsioon failiga • Järgnevalt mõned pikemad paketid sellest.

  43. Ssh pakett

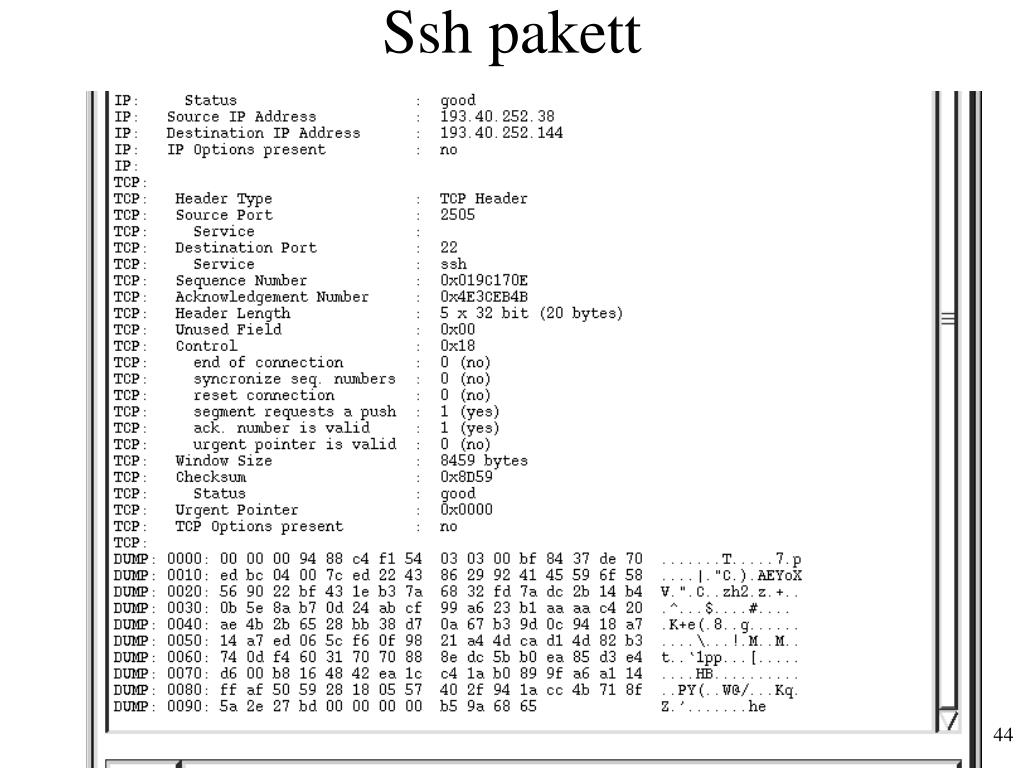

  44. Ssh pakett

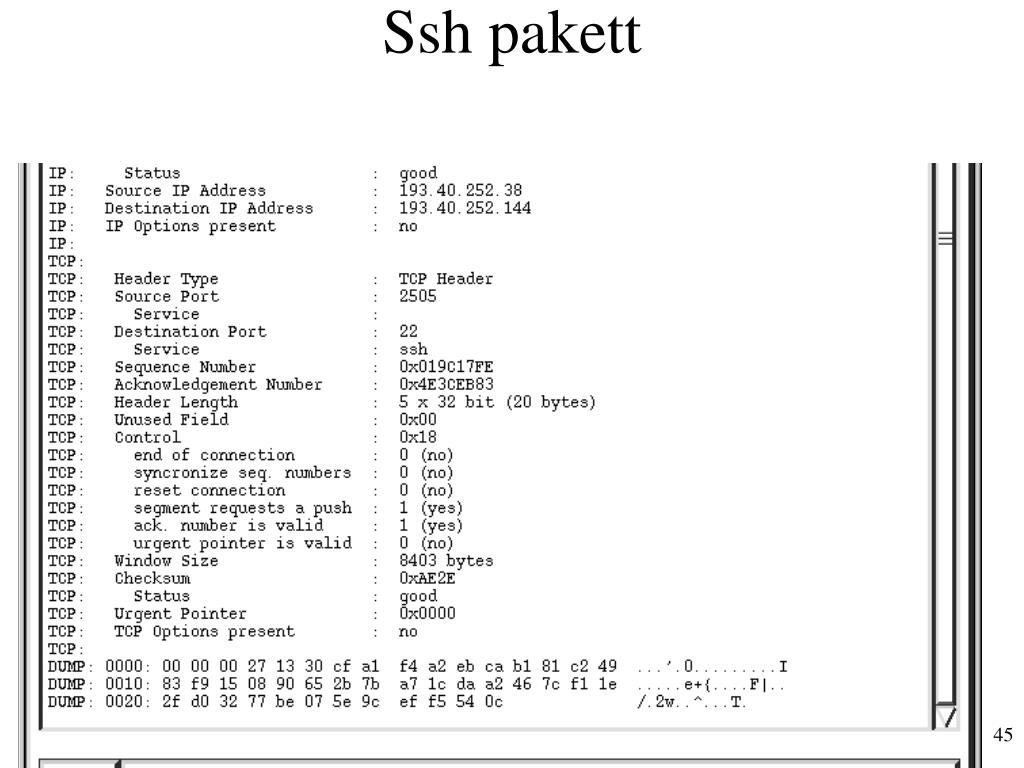

  45. Ssh pakett

  46. Ssh pakett • Faili edastamine • Fail on koostatud Notepadis ja sisaldab eestikeelset teksti

  47. Lõpuks • Tihti on FTP keelatud turvalisuse pärast • Anonüümne FTP lubatud ja kasulik • FTP sessioon pealkuulatav ja arusaadav • SSH sessioon pealkuulatav ja mitte arusaadav 47
