計算機アーキテクチャ演習第５回 Verilog 特訓

計算機アーキテクチャ演習第５回Verilog特訓 慶應義塾大学理工学部情報工学科天野

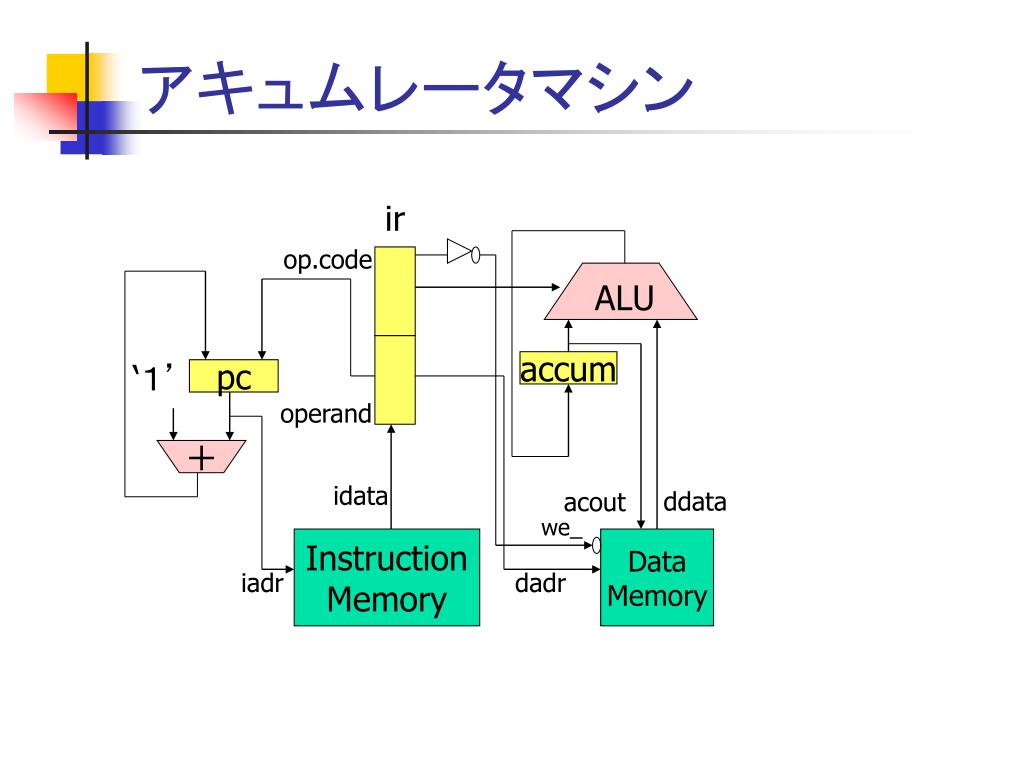

アキュムレータマシン ir op.code ALU ‘１’ accum pc operand ＋ idata ddata acout we_ Instruction Memory Data Memory iadr dadr

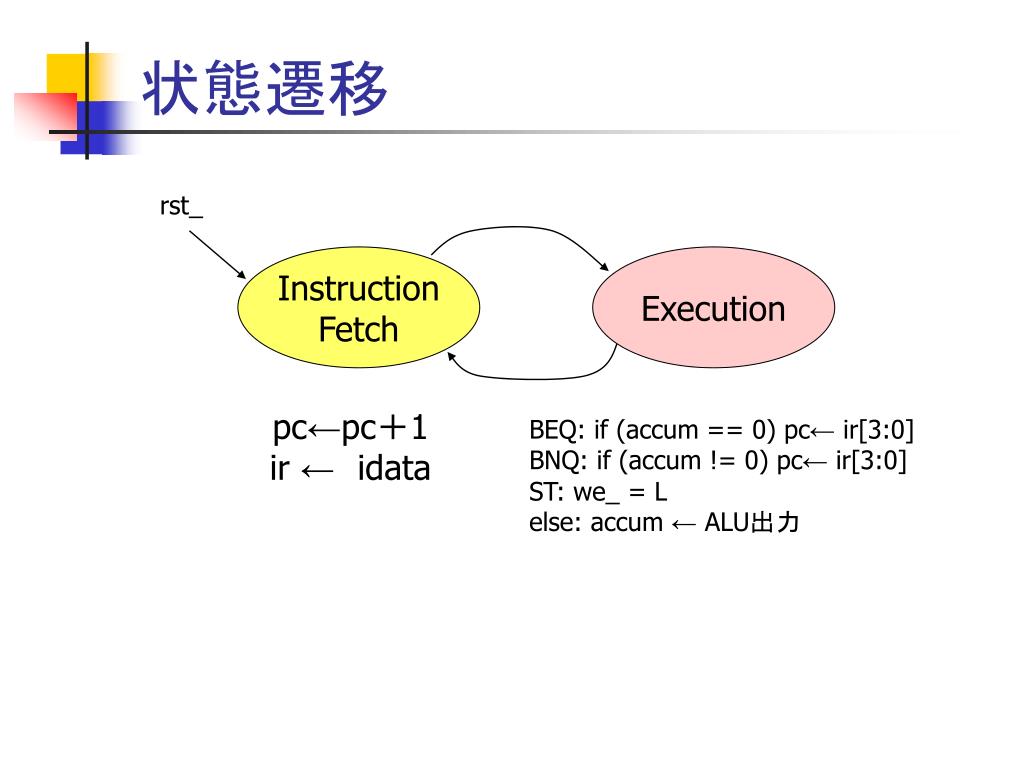

状態遷移 rst_ Instruction Fetch Execution pc←pc＋1 ir ←idata BEQ: if (accum == 0) pc← ir[3:0] BNQ: if (accum != 0) pc← ir[3:0] ST: we_ = L else: accum ← ALU出力

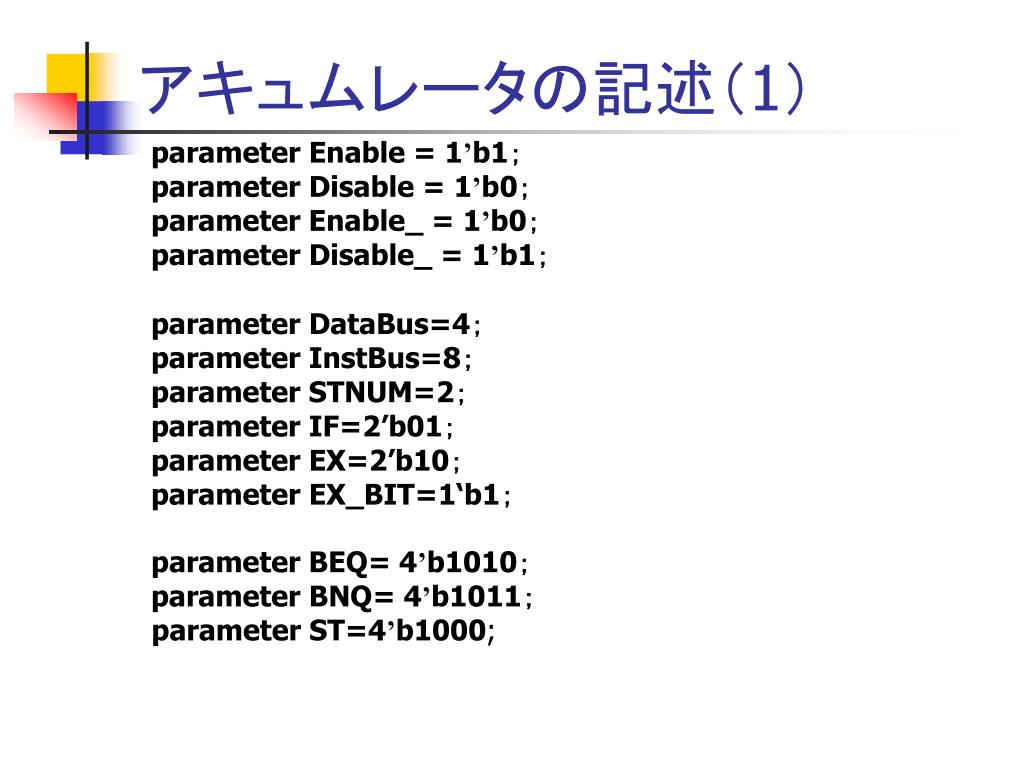

アキュムレータの記述（1） parameter Enable = 1’b1； parameter Disable = 1’b0； parameter Enable_ = 1’b0； parameter Disable_ = 1’b1； parameter DataBus=4； parameter InstBus=8； parameter STNUM=2； parameter IF=2’b01； parameter EX=2’b10； parameter EX_BIT=1‘b1； parameter BEQ= 4’b1010； parameter BNQ= 4’b1011； parameter ST=4’b1000;

アキュムレータの記述（2） module accum(clock, rst_, acout); input clock, rst_; output [DataBus-1:0] acout; wire [DataBus-1:0] ddata; wire [InstBus-1:0] idata; wire [DataBus-1:0] dadr; wire we; reg [DataBus-1:0] accum; // Accumulator reg [DataBus-1:0] pc;// Program Counter reg [InstBus-1:0] ir; // Instruction Register reg [STNUM-1:0] stat; // State register wire [DataBus-1:0] aluout; assign acout = accum; assign dadr = ir[3:0]; assign we = stat[EX_BIT] & (ir[7:4] == ST); ALU alu0(.A(accum), .B(ddata), .COM(ir[6:4]), .ALUOUT(aluout)); ROM16_8 imem(.AD(pc), .DOUT(idata)); RAM16_4 dmem (.CLK(clock), .WE(we), .ADDRESS(dadr), .DIN(accum), .DOUT(ddata));

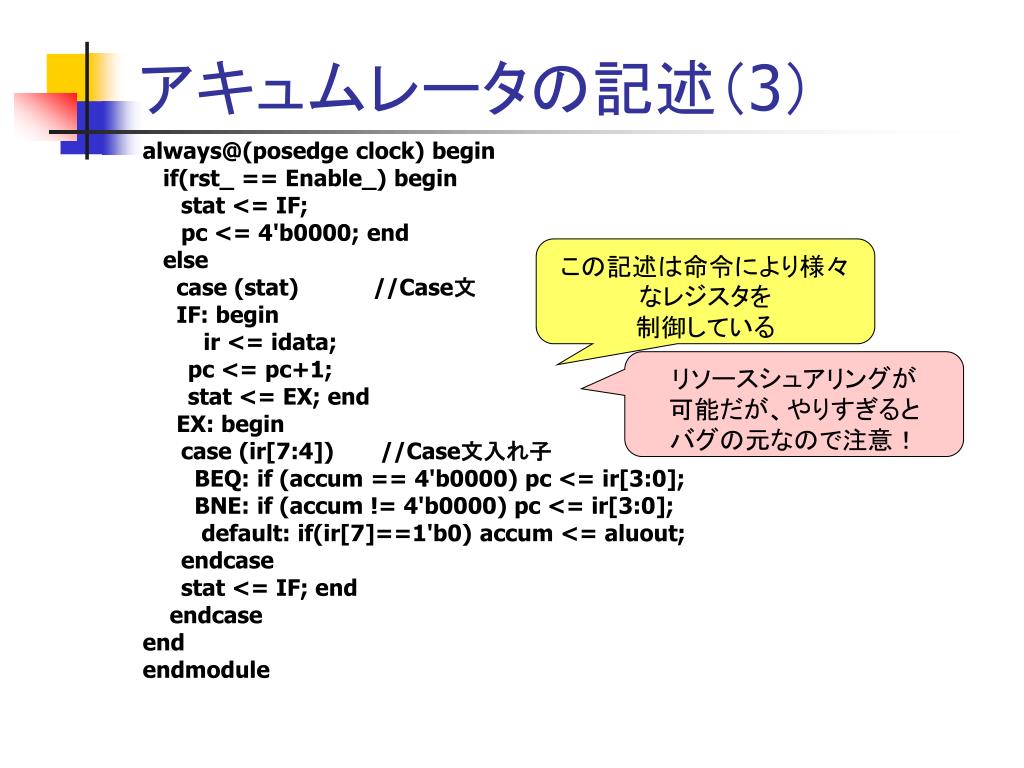

アキュムレータの記述（3） always@(posedge clock) begin if(rst_ == Enable_) begin stat <= IF; pc <= 4'b0000; end else case (stat) //Case文 IF: begin ir <= idata; pc <= pc+1; stat <= EX; end EX: begin case (ir[7:4])//Case文入れ子 BEQ: if (accum == 4'b0000) pc <= ir[3:0]; BNE: if (accum != 4'b0000) pc <= ir[3:0]; default: if(ir[7]==1'b0) accum <= aluout; endcase stat <= IF; end endcase end endmodule この記述は命令により様々なレジスタを制御しているリソースシュアリングが可能だが、やりすぎるとバグの元なので注意！

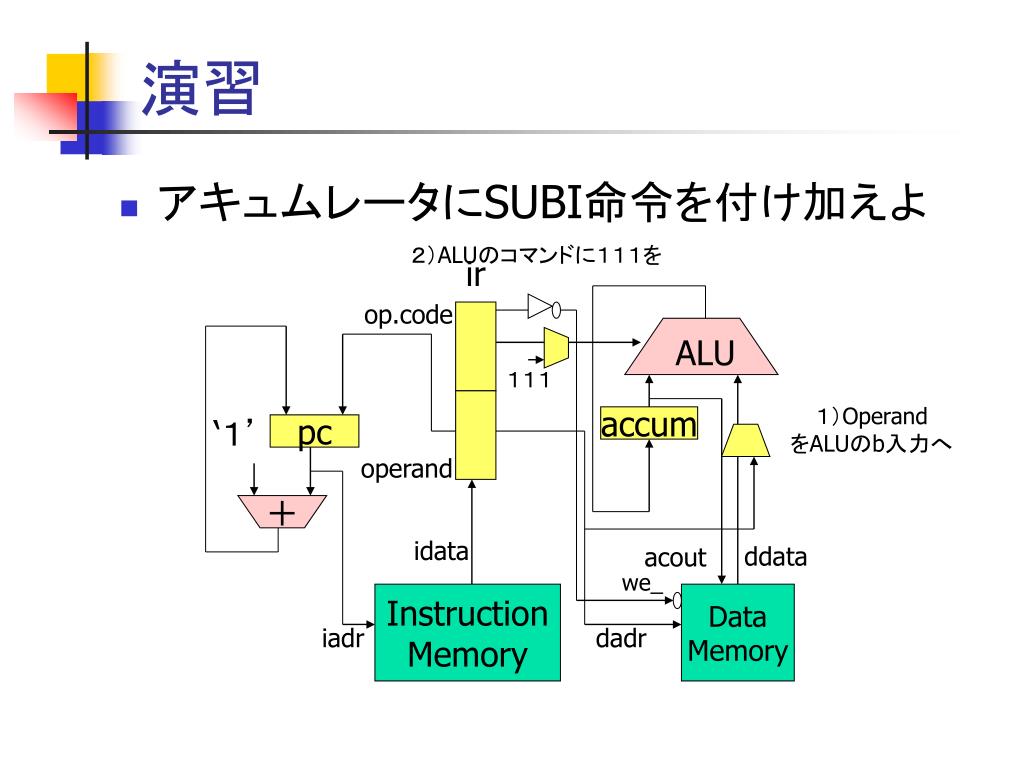

演習 ir ２）ALUのコマンドに１１１を op.code ALU ‘１’ accum pc １１１ operand １）Operand をALUのb入力へ＋ idata ddata acout we_ Instruction Memory Data Memory iadr dadr • アキュムレータにSUBI命令を付け加えよ

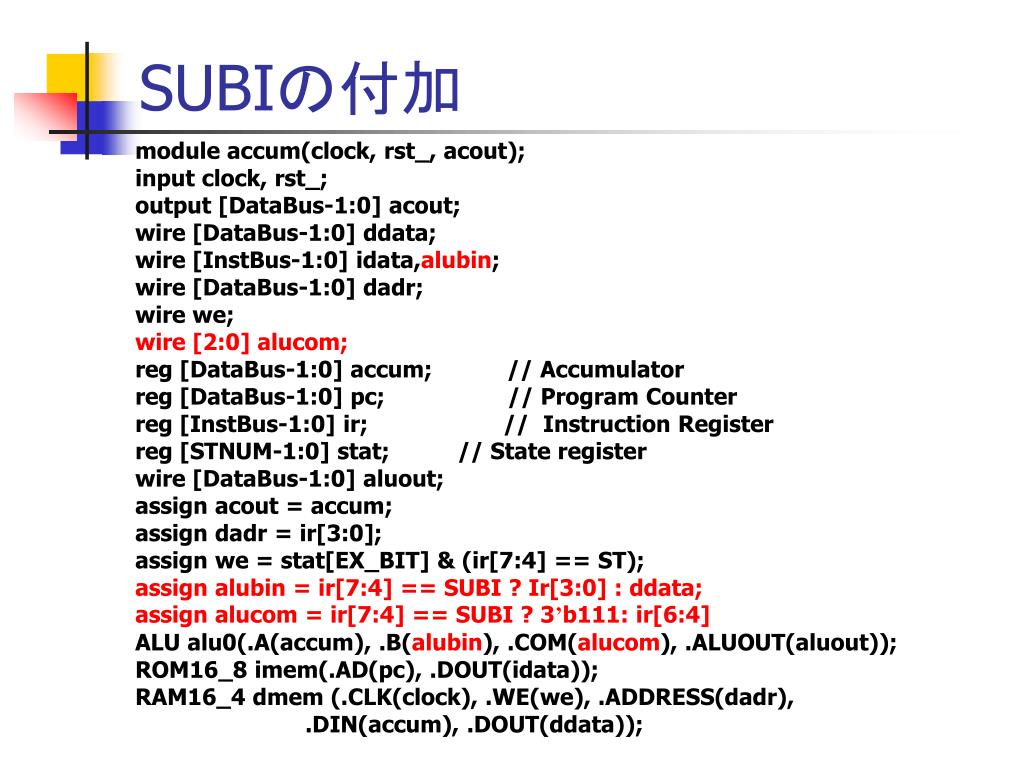

SUBIの付加 module accum(clock, rst_, acout); input clock, rst_; output [DataBus-1:0] acout; wire [DataBus-1:0] ddata; wire [InstBus-1:0] idata,alubin; wire [DataBus-1:0] dadr; wire we; wire [2:0] alucom; reg [DataBus-1:0] accum; // Accumulator reg [DataBus-1:0] pc;// Program Counter reg [InstBus-1:0] ir; // Instruction Register reg [STNUM-1:0] stat; // State register wire [DataBus-1:0] aluout; assign acout = accum; assign dadr = ir[3:0]; assign we = stat[EX_BIT] & (ir[7:4] == ST); assign alubin = ir[7:4] == SUBI ? Ir[3:0] : ddata; assign alucom = ir[7:4] == SUBI ? 3’b111: ir[6:4] ALU alu0(.A(accum), .B(alubin), .COM(alucom), .ALUOUT(aluout)); ROM16_8 imem(.AD(pc), .DOUT(idata)); RAM16_4 dmem (.CLK(clock), .WE(we), .ADDRESS(dadr), .DIN(accum), .DOUT(ddata));

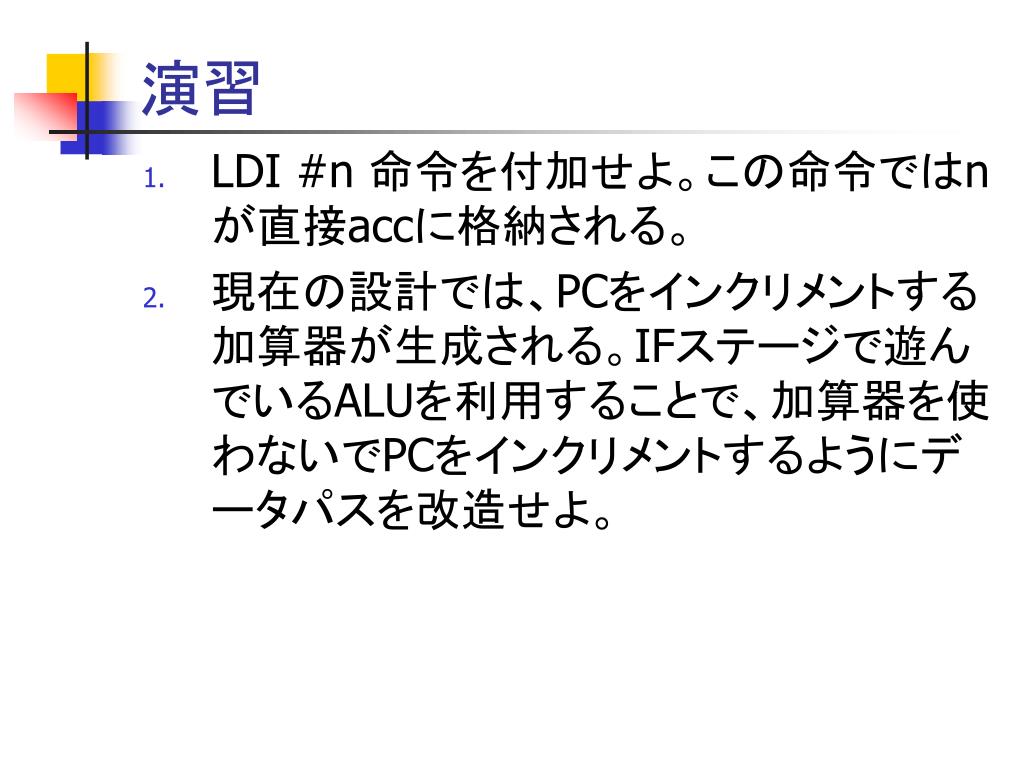

演習 • LDI #n 命令を付加せよ。この命令ではnが直接accに格納される。 • 現在の設計では、PCをインクリメントする加算器が生成される。IFステージで遊んでいるALUを利用することで、加算器を使わないでPCをインクリメントするようにデータパスを改造せよ。

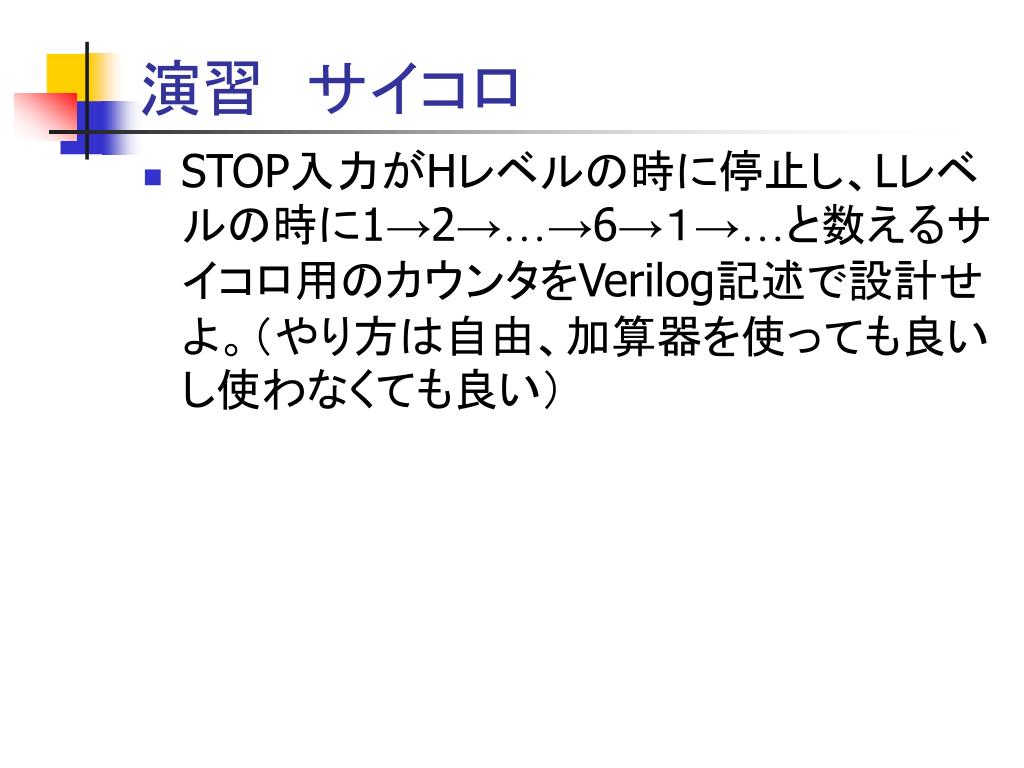

演習　サイコロ • STOP入力がHレベルの時に停止し、Lレベルの時に1→2→…→6→１→…と数えるサイコロ用のカウンタをVerilog記述で設計せよ。（やり方は自由、加算器を使っても良いし使わなくても良い）

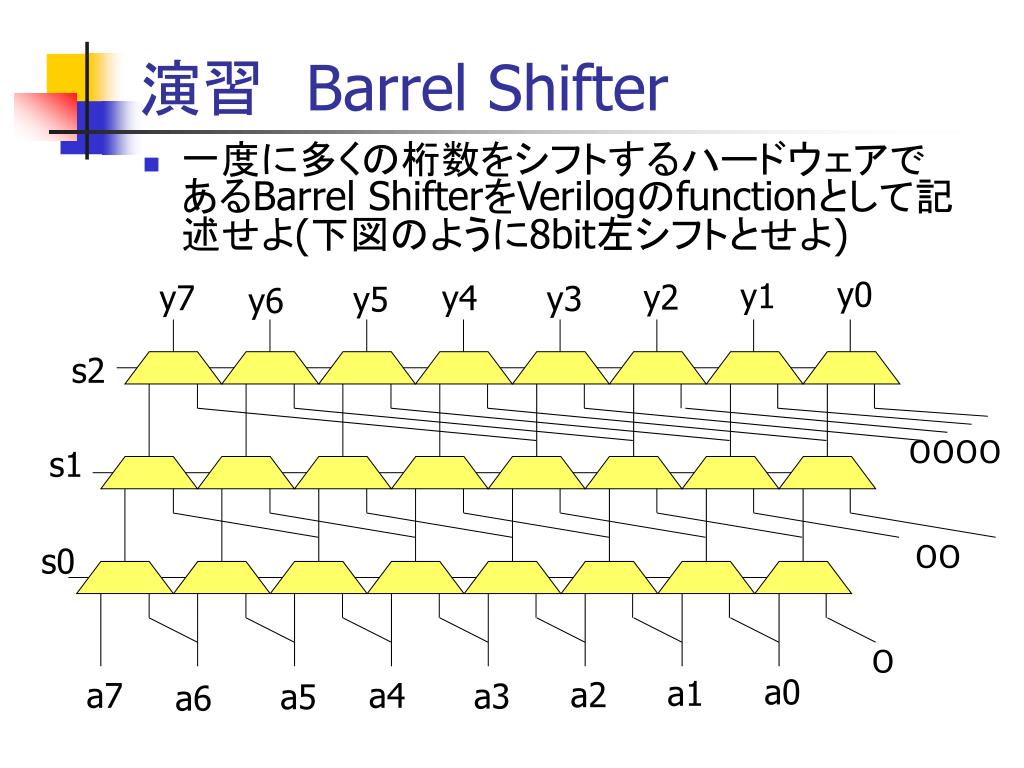

演習　Barrel Shifter • 一度に多くの桁数をシフトするハードウェアであるBarrel ShifterをVerilogのfunctionとして記述せよ(下図のように8bit左シフトとせよ) y0 y1 y2 y7 y4 y3 y5 y6 s2 ００００ s1 ００ s0 ０ a0 a1 a2 a7 a4 a3 a5 a6
