Présentation du fonctionnement de la supervision gérant la Chambre d’essais Thermiques et Aérauliques de l’E.I.M.M. de Romilly

Chambre d'Essais Thermiques et Aérauliques - 07/2006


Gestion de la hr

Gestion du soleil

Mode de

fonctionnement

Gestion de la HR

Gestion du chauffage

Gestion de la réfrigération

Gestion de l’occupation

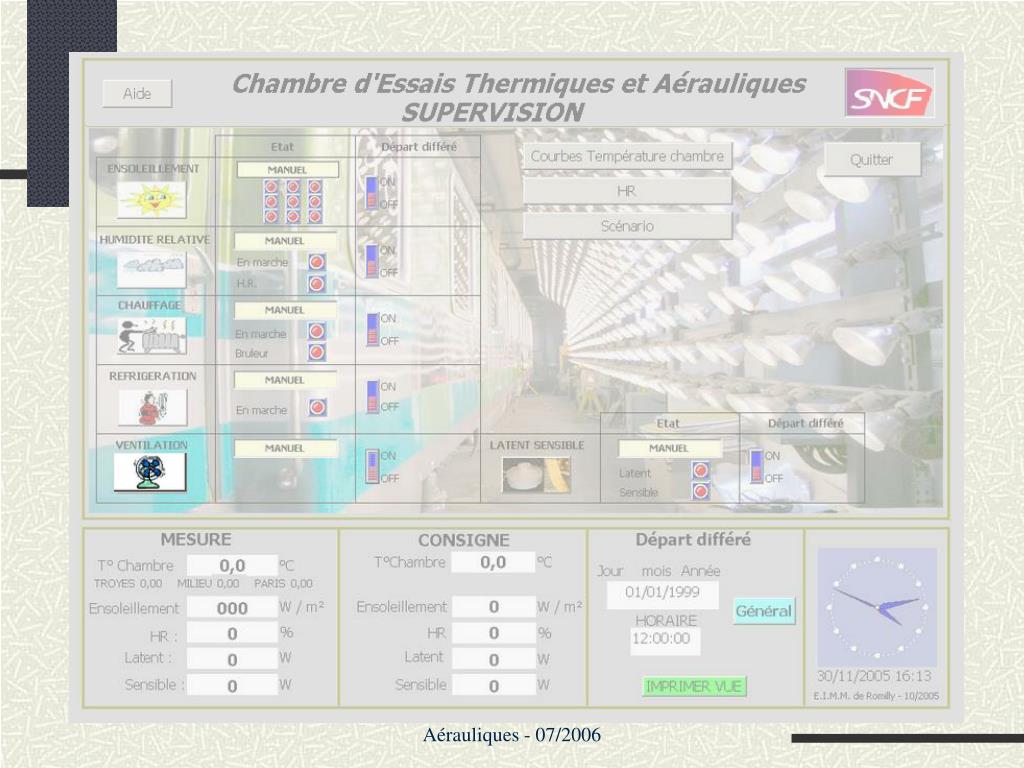

Gestion de la ventilation

Réglage différé général

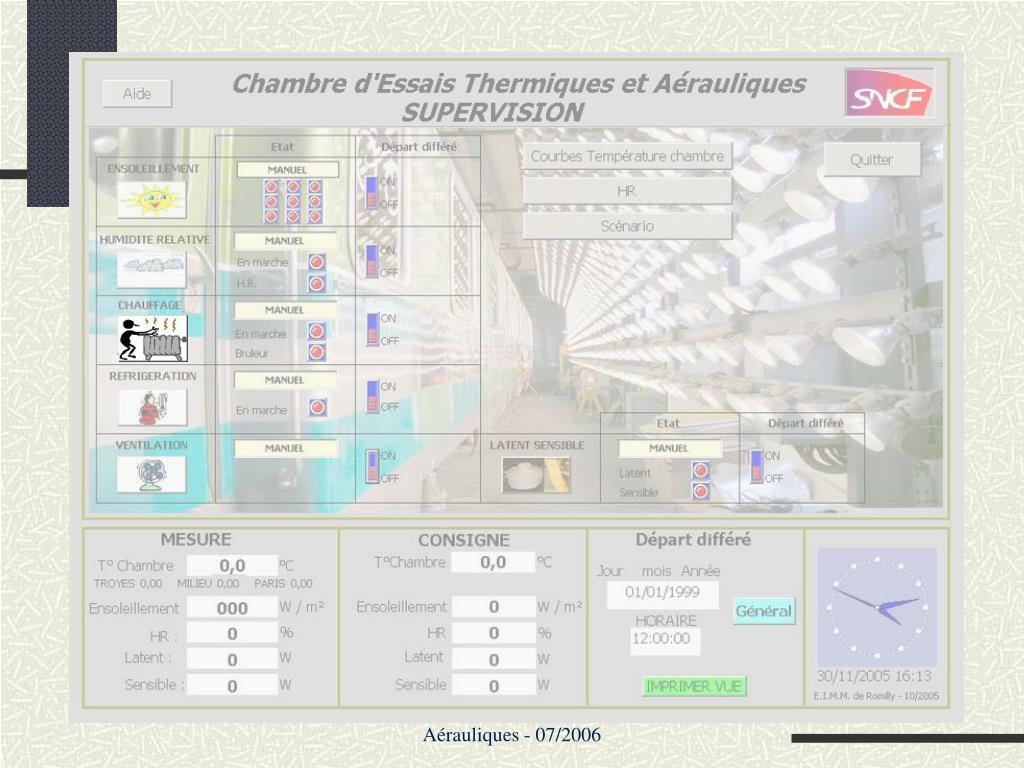

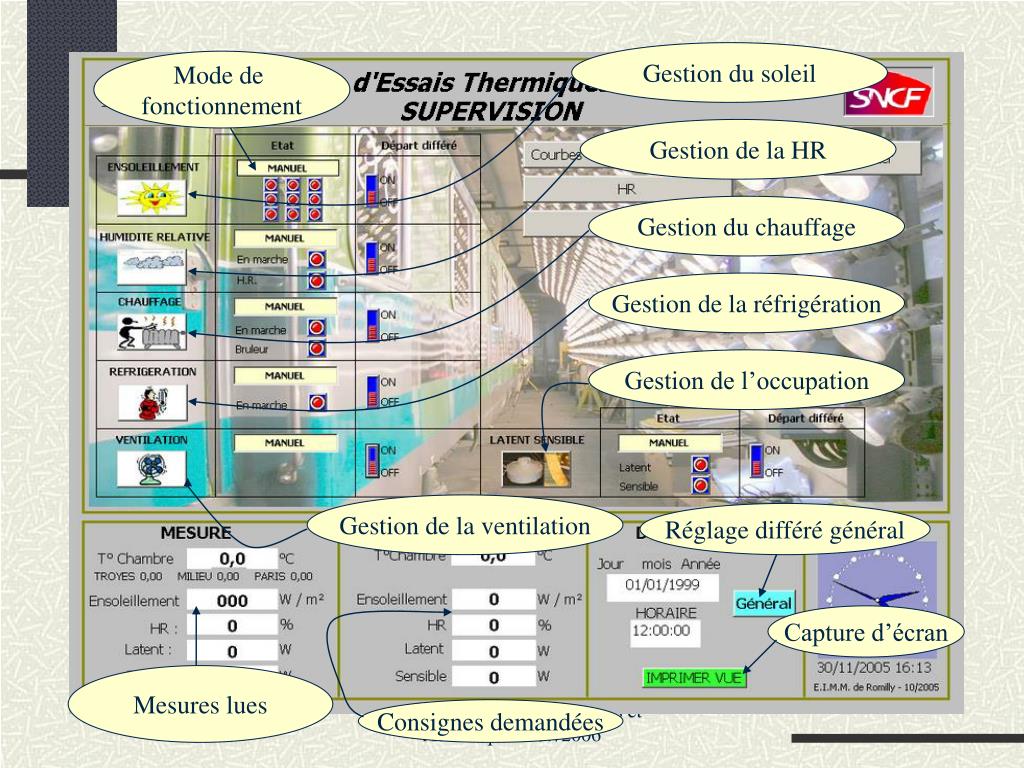

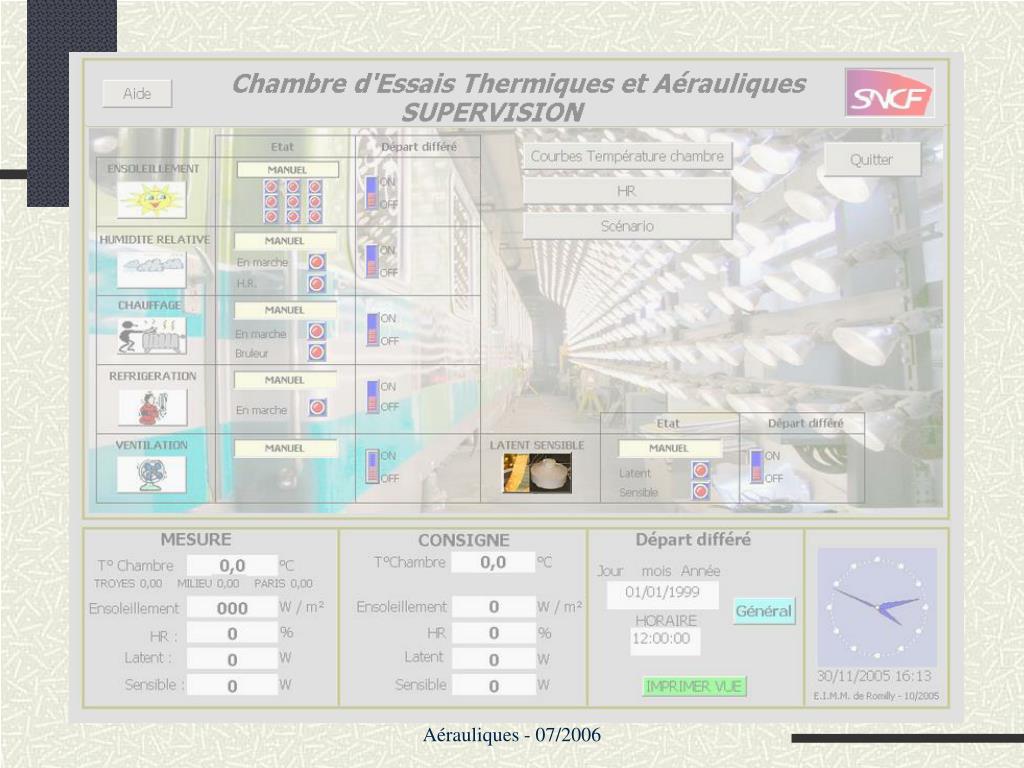

Capture d’écran

Mesures lues

Chambre d'Essais Thermiques et Aérauliques - 07/2006

Consignes demandées


Gestion de la hr

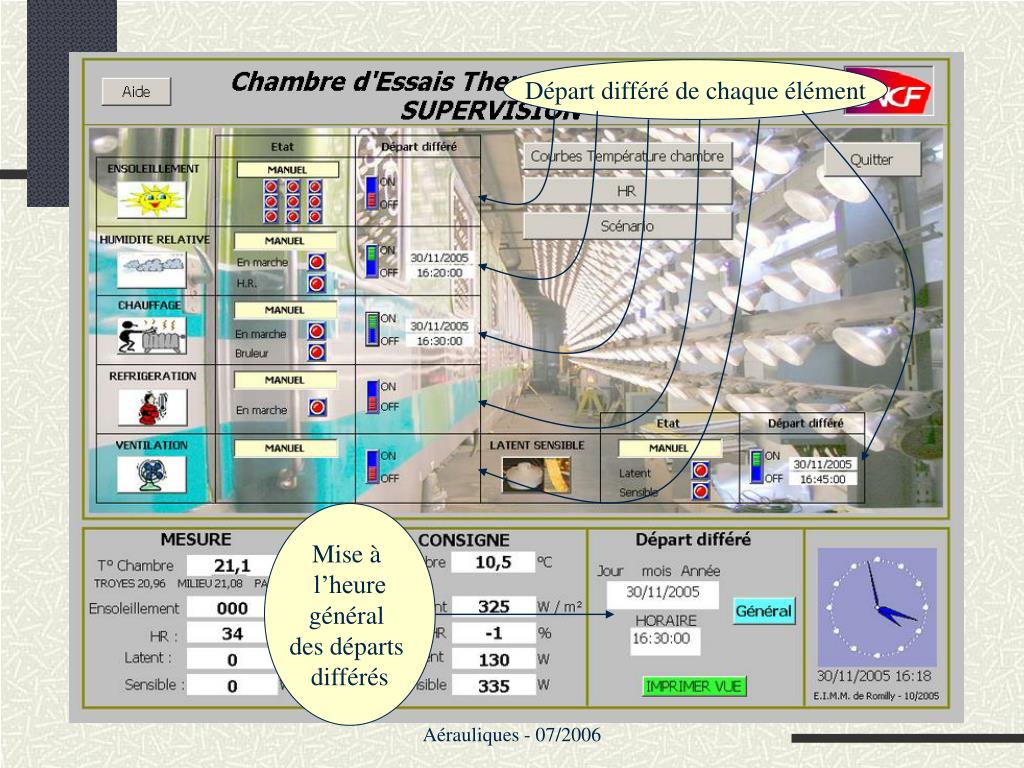

Départ différé de chaque élément

Mise à

l’heure

général

des départs

différés

Chambre d'Essais Thermiques et Aérauliques - 07/2006



Gestion de la hr

Mode de

fonctionnement

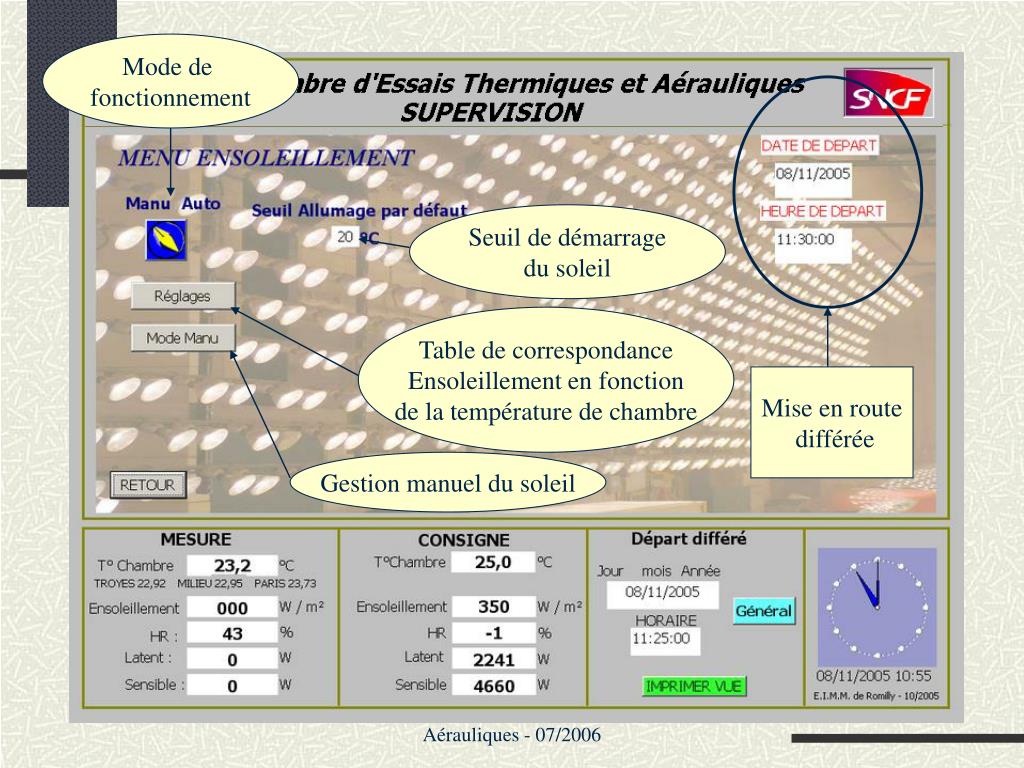

Seuil de démarrage

du soleil

Table de correspondance

Ensoleillement en fonction

de la température de chambre

Mise en route

différée

Gestion manuel du soleil

Chambre d'Essais Thermiques et Aérauliques - 07/2006


Gestion de la hr

Table de correspondance

Température de chambre

Puissance d’ensoleillement

- ajustable -

Chambre d'Essais Thermiques et Aérauliques - 07/2006



Gestion de la hr

Séquencement pour allumer ou éteindre le soleil

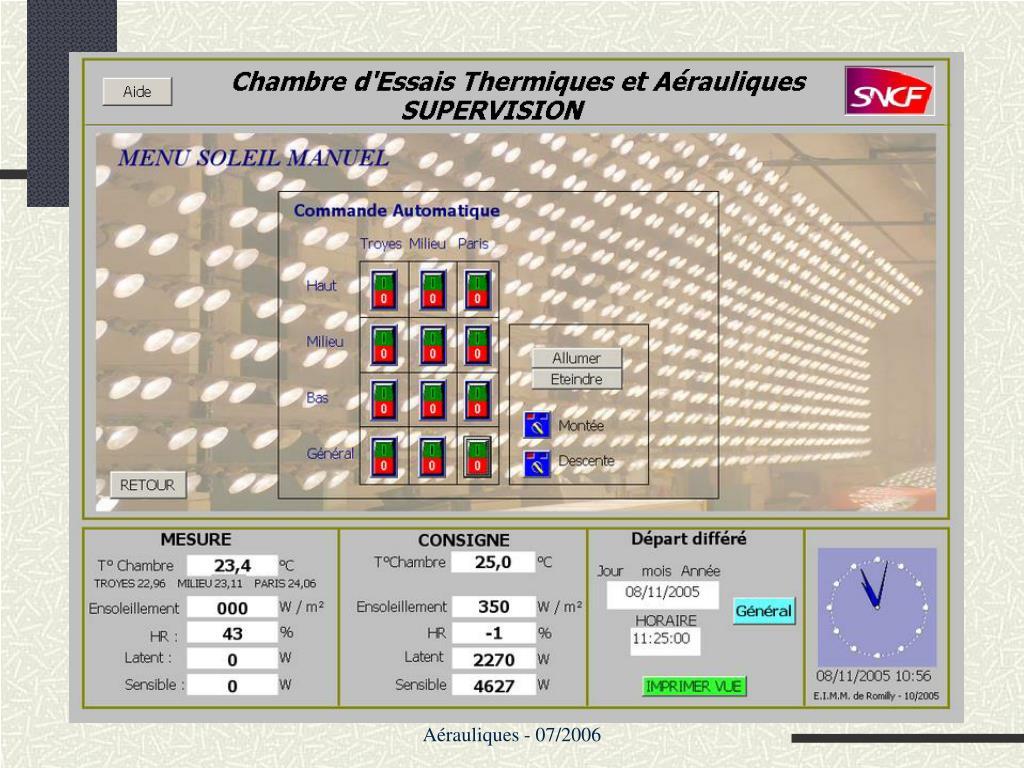

Commande manuel des rampes du soleil

Réglage de la puissance avec montée ou descente du variateur

Chambre d'Essais Thermiques et Aérauliques - 07/2006



Gestion de la hr

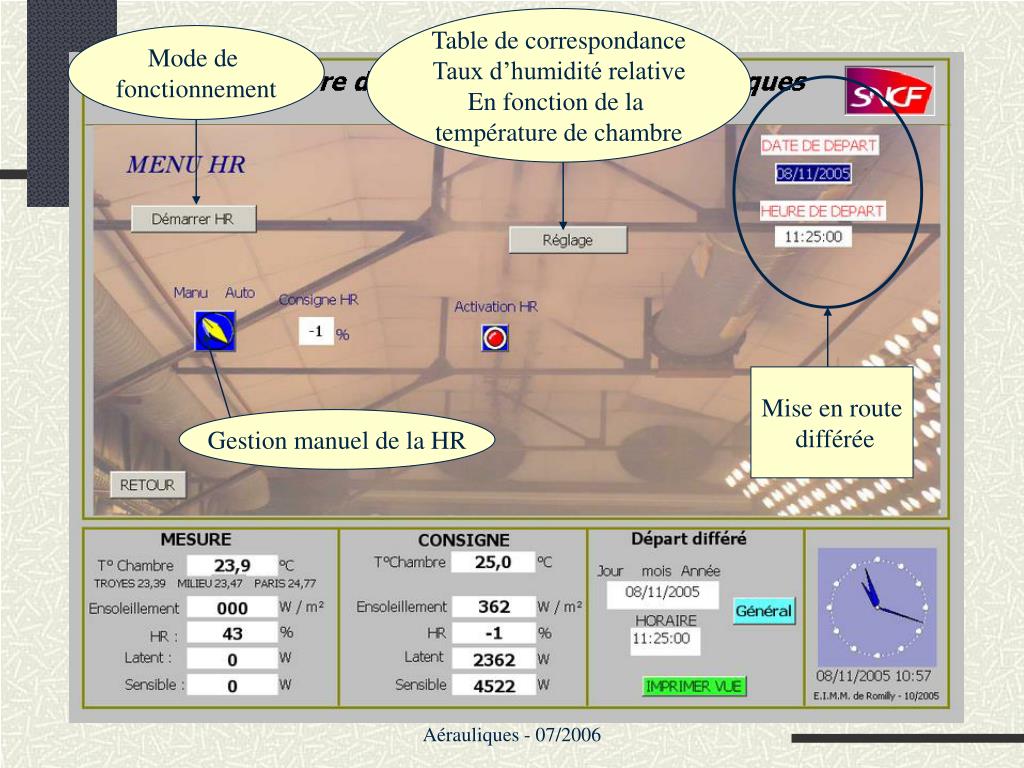

Table de correspondance

Taux d’humidité relative

En fonction de la

température de chambre

Mode de

fonctionnement

Mise en route

différée

Gestion manuel de la HR

Chambre d'Essais Thermiques et Aérauliques - 07/2006


Gestion de la hr

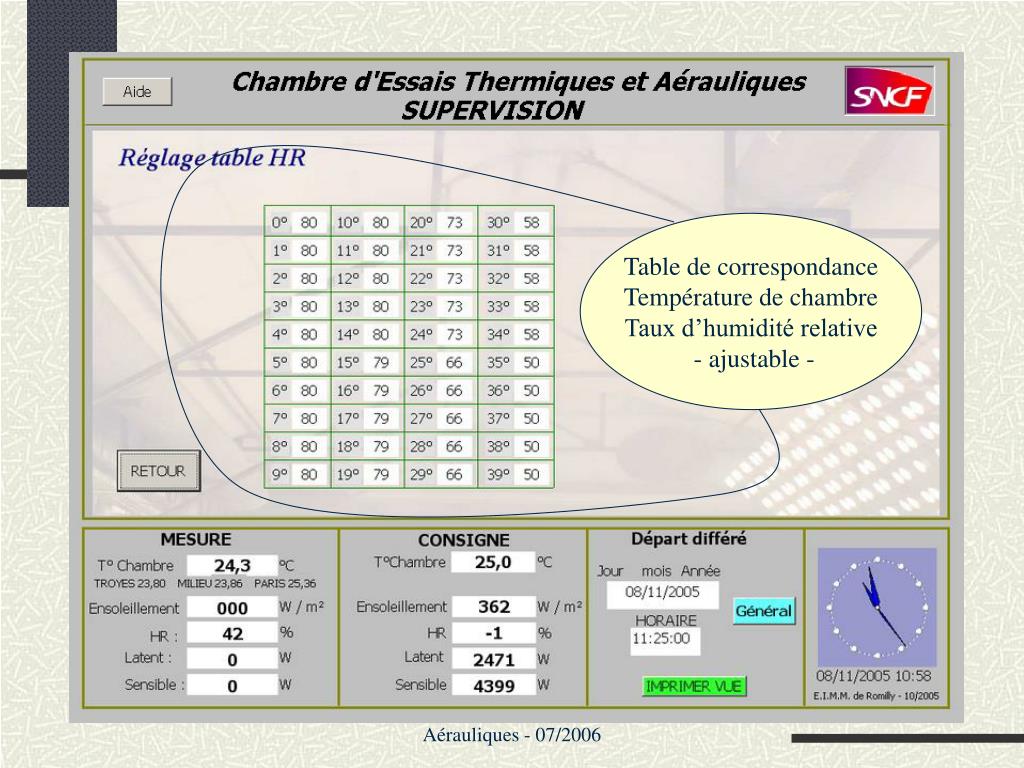

Table de correspondance

Température de chambre

Taux d’humidité relative

- ajustable -

Chambre d'Essais Thermiques et Aérauliques - 07/2006



Gestion de la hr

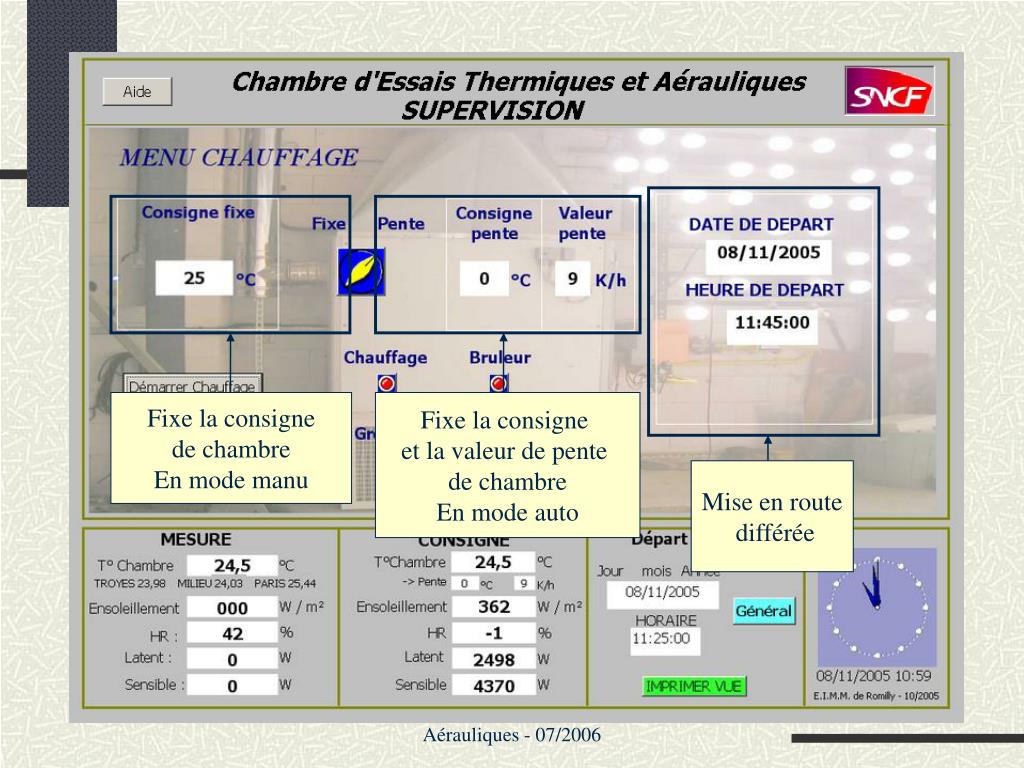

Fixe la consigne

de chambre

En mode manu

Fixe la consigne

et la valeur de pente

de chambre

En mode auto

Mise en route

différée

Chambre d'Essais Thermiques et Aérauliques - 07/2006



Gestion de la hr

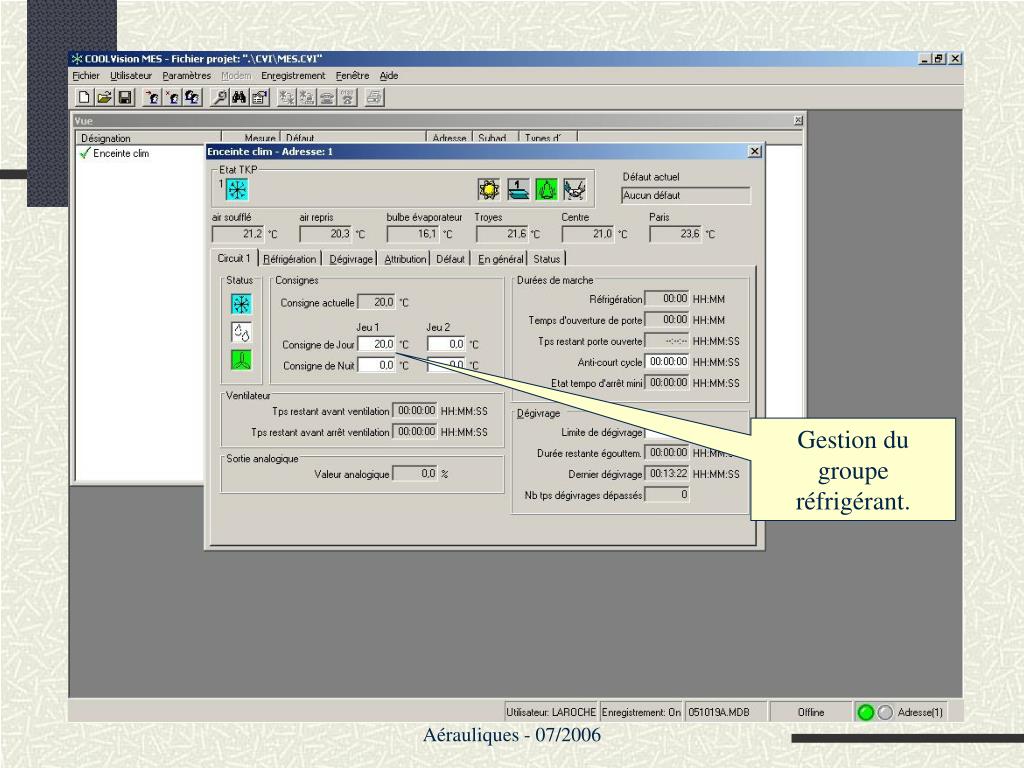

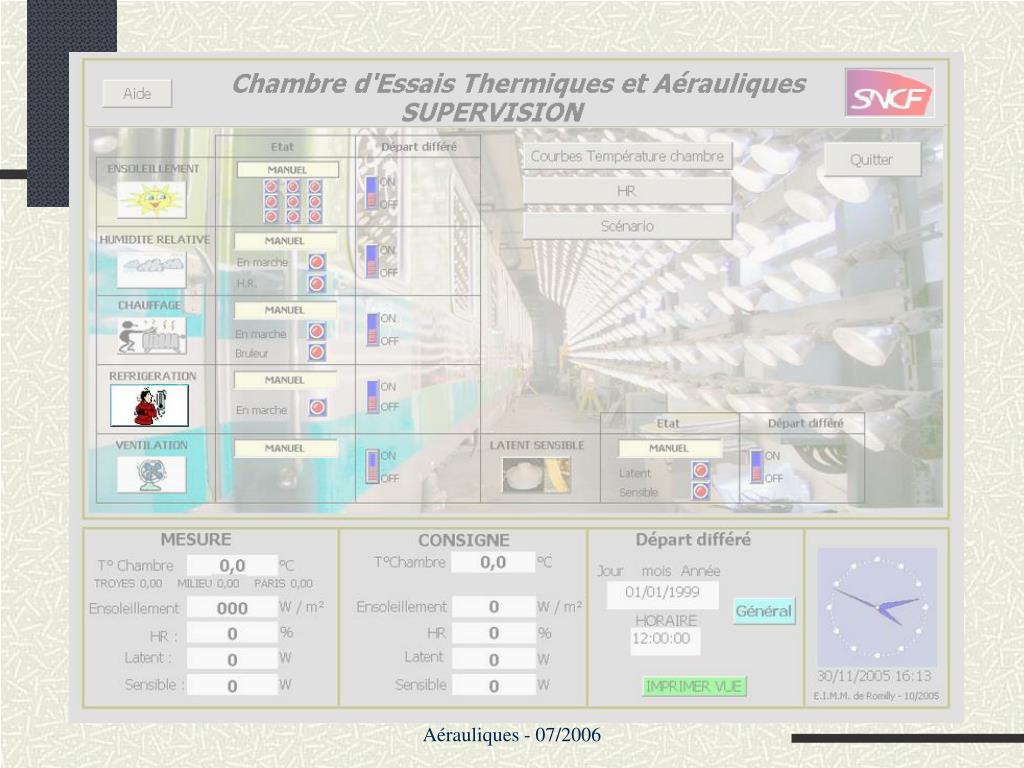

Gestion du groupe réfrigérant.

Chambre d'Essais Thermiques et Aérauliques - 07/2006



Gestion de la hr

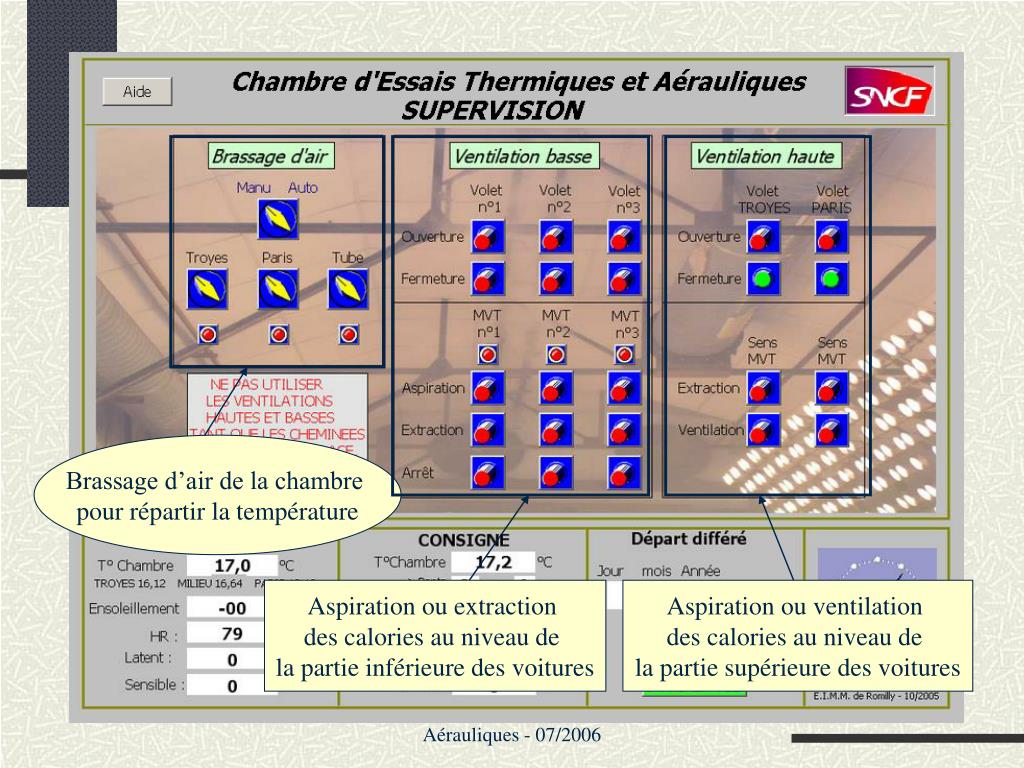

Brassage d’air de la chambre

pour répartir la température

Aspiration ou extraction

des calories au niveau de

la partie inférieure des voitures

Aspiration ou ventilation

des calories au niveau de

la partie supérieure des voitures

Chambre d'Essais Thermiques et Aérauliques - 07/2006



Gestion de la hr

Gestion du Latent

en mode manu

Mode de

fonctionnement

Mise en route

différée

Gestion du Sensible

en mode manu

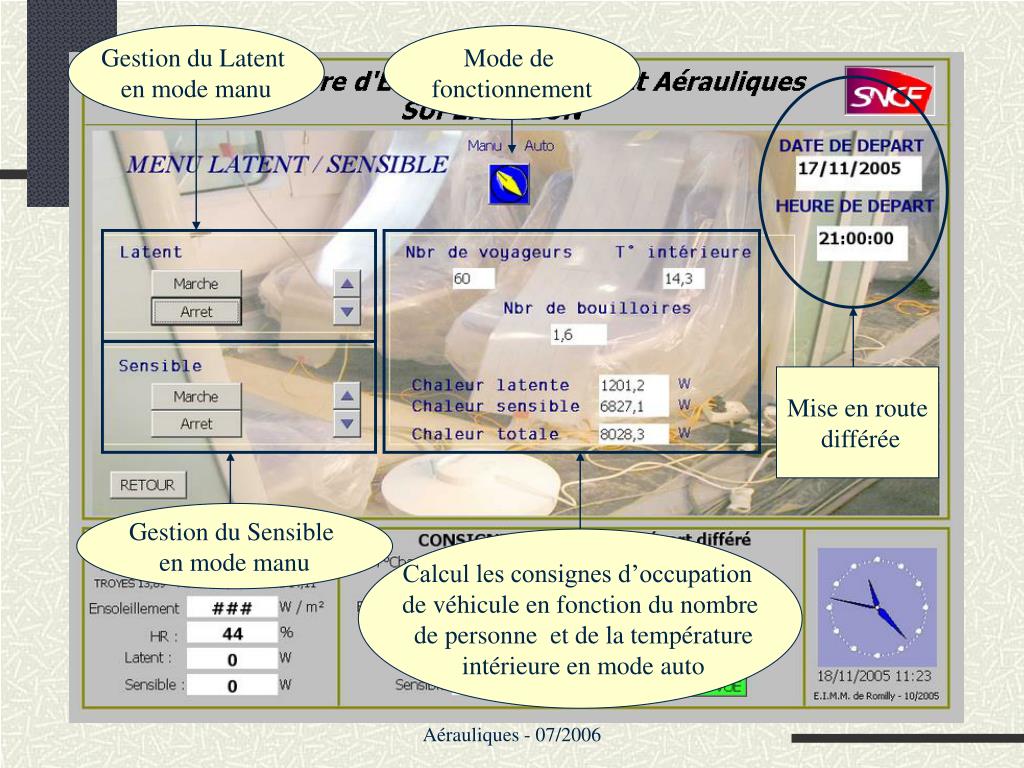

Calcul les consignes d’occupation

de véhicule en fonction du nombre

de personne et de la température

intérieure en mode auto

Chambre d'Essais Thermiques et Aérauliques - 07/2006



Gestion de la hr

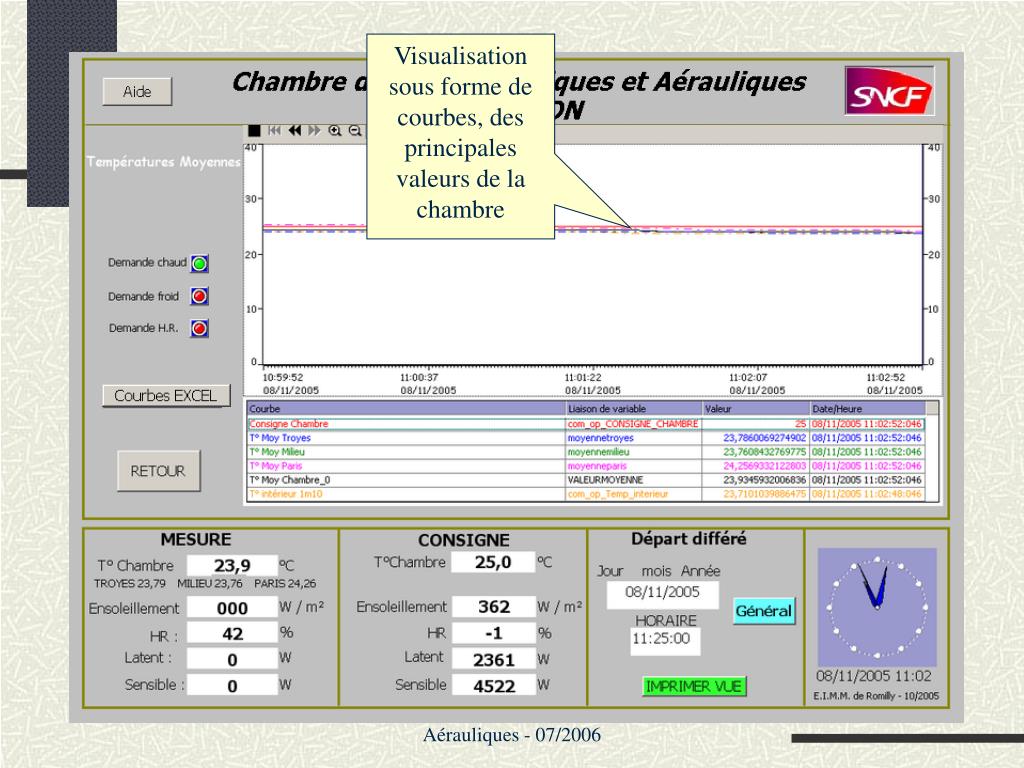

Visualisation sous forme de courbes, des principales valeurs de la chambre

Chambre d'Essais Thermiques et Aérauliques - 07/2006


Gestion de la hr

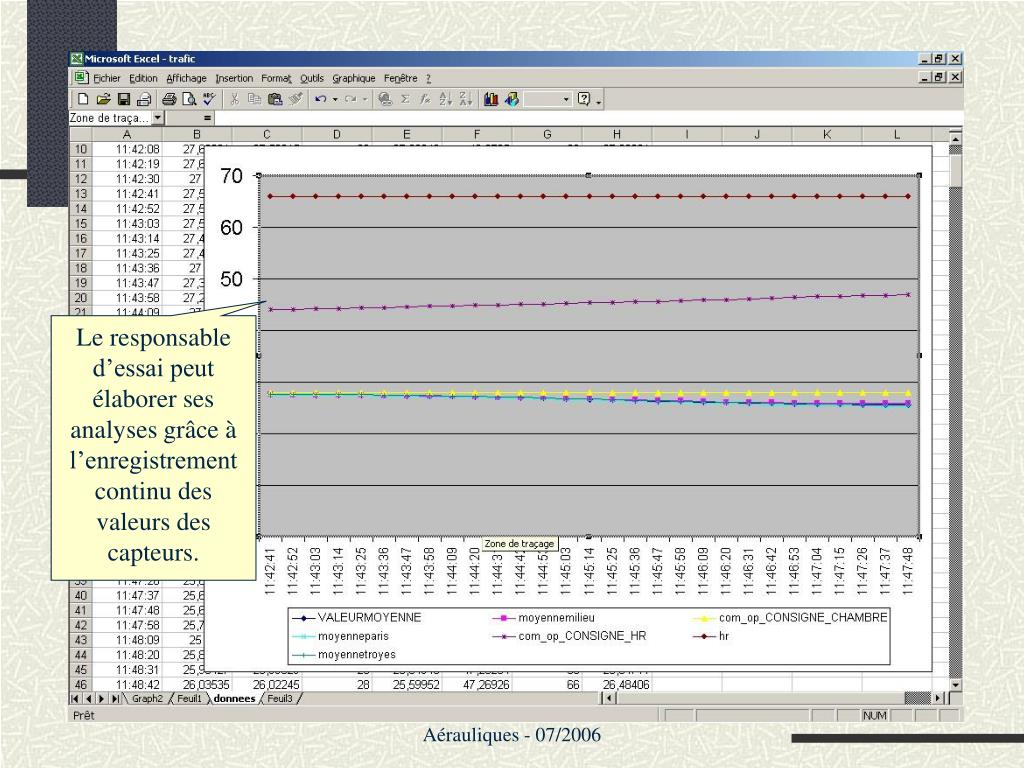

Le responsable d’essai peut élaborer ses analyses grâce à l’enregistrement continu des valeurs des capteurs.

Chambre d'Essais Thermiques et Aérauliques - 07/2006


Gestion de la hr

Chambre d'Essais Thermiques et Aérauliques - 07/2006 à l’enregistrement continu des valeurs des capteurs.


Gestion de la hr

Visualisation des courbes : consigne et mesure de l’humidité relative (HR).

Chambre d'Essais Thermiques et Aérauliques - 07/2006



Gestion de la hr

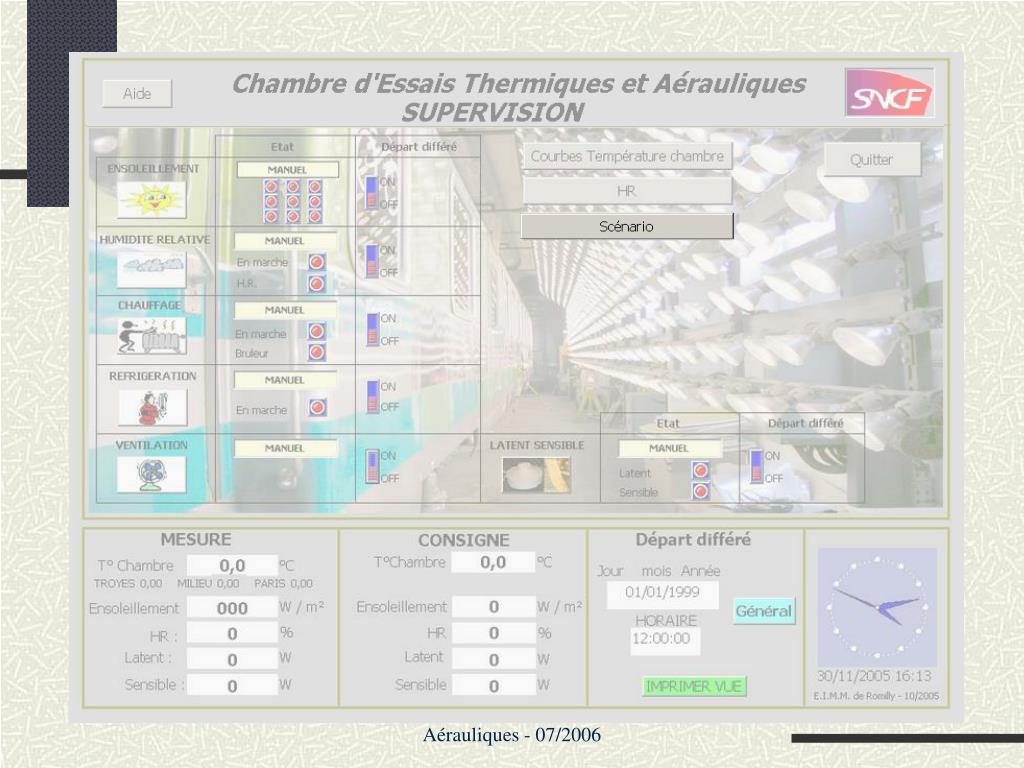

Le responsable d’essai peut lancer un scénario préalablement enregistré sous forme de recette.

Chambre d'Essais Thermiques et Aérauliques - 07/2006
