Presentation Transcript

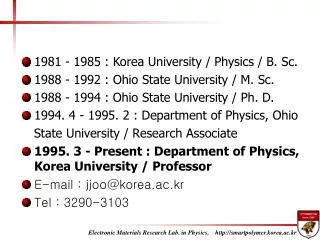

slide1
1981 - 1985 : Korea University / Physics / B. Sc.
  • 1988 - 1992 : Ohio State University / M. Sc.
  • 1988 - 1994 : Ohio State University / Ph. D.
  • 1994. 4 - 1995. 2 : Department of Physics, Ohio

State University / Research Associate

  • 1995. 3 - Present : Department of Physics, Korea University / Professor
  • E-mail : jjoo@korea.ac.kr
  • Tel : 3290-3103
slide2
강의에 앞서
  • 강의 개요 : 첨단 디스플레이와 현대물리학

4주 강의 후 Quiz 한 번 (강의 내용 중심)

  • 강의 목적

현재 및 미래 생활 속의 디스플레이 역사, 기능 이해

  • 물리학

자연과학 속의 물리학 ⇒ 물리학의 위치

⇒ 수학없이 물리학의 설명 (??)

  • 물리학의 연구대상

(자연과 인간이 만든 Object 를 탐구하는 학문)

소립자 핵 원자 분자 거대분자 고체(반도체 등) human 지구 태양계 은하

~10-15m Å ~㎛ ~㎜ ~m ~㎞ 1026m

slide3

현대물리학

고전물리학

20세기

  • 양자역학
  • Newton 역학 (3)
  • 고전전자기학

(Maxwell 방정식 )(4)

Bohr

Schrodinger

De Brogie

Einstein

  • 반도체

Bardeen

semiconductor
반도체 (Semiconductor)

반도체

(semi-

conductor)

도체

(conductor)

초전도체

(super-

conductor)

인위적으로 (artifically) 전기를 흐르게

혹은 흐르지 않게 할 수 있다.

외적으로 에너지 공급

열, 전기, 광

전하 (charge)

Example : 전자 (electron)

  • 물체(matter)를 전기적 성질로 나누면

절연체

(insulator)

electron
전자 (Electron)

아버지 Thomson :

아 들 Thomson :

  • 20C : 전자 시대 Open!
  • Thank you!!!
  • Me = 9.1 Ⅹ10-31 kg
  • 전하량(-e) = -1.6Ⅹ10-19 C
  • : 전자 스핀(spin)을 통한 자기적(magnetic) 성질을

갖는다)

e-

Bohr magnetic (μB)

  • 전자의 발견 (Thomson 父子)

전자의 입자성

전자의 파동성

  • 전자의 성질
quantum
양자 (Quantum)

전하량 (Q) = n Ⅹ(±e-)

전자의 전하량(-1.6Ⅹ10-19C)

정수(1,2,3,…)

  • 양자란?

countable & Discontinuity

(셀 수 있고) (불연속)

  • 전하의 양자화
  • 양자화 : 소립자의 세계에 적용
display
첨단 디스플레이 (display)
  • 평판 (flat) 디스플레이를 포함한 미래형 디스플레이
  • 디스플레이란

전파 송신, 수신을 통한 영상화 전자기 장치

  • 종류

CRT (Cathode Ray Tube) : TV, Computer minitor

LCD (Liquid Crystal display) : Cellular phone, 전자계산기

TFT LCD (Thin Film Transistor Liquid Crystal Display)

: LCD 모니터, 요즘 칼라 휴대폰의 액정화면

PDP (Plasma Display Panel) : 대형 TV

OLED (Organic Light Emitter Diode)

PLED (Polymer Light Emitter Diode)

FED (Field Emission Display)

pled polymer light emitter diode
PLED (Polymer Light Emitter Diode)

2000년 Nobel 화학상에 공헌

crt cathode ray tube1
CRT (Cathode Ray Tube)

Can you image?

전자시대 개막

전자의 발견 (Thomson 父子)

전자의 입자론

아버지 (J.J) Thomson (1906 Nobel 상)

  • TV 및 두꺼운 PC monitor 원리
  • Cathode 란?

전자(e-) 방출 전극

  • 전자란?

극성이 negative

질량을 갖고 있는 입자

q(-e) = -1.6Ⅹ10-19 C

Me = 9.1 Ⅹ10-31 kg

slide16

전자 질량 : 9.1 Ⅹ10-31 kg

질량 0.5~1kg

CRT (Cathode Ray Tube)

  • 전자의 성질

야구공, 당구공 같은 입자 (전하와 질량이 존재)

  • 전자의 극성, 전하량 등 판별 실험

(아버지 Thomson의 CRT : 음극선 실험)

crt cathode ray tube2
CRT (Cathode Ray Tube)

Negative 라면

?

V

  • 전하량 : q(-e) = -1.6Ⅹ10-19 C

(Millkan 유적 실험)

  • Cathode

(특정금속)에 고전압을 가해 주어서 열 발생 → 특정입자 방출 : 금속 내에 구속된 입자가 에너지를 받아서 탈출함

고전압대신 특정물질에 빛을 공급해서 전자발생 :

광전효과 (Einstein, 1921 Nobel상)

+

극성이 없다면

전기장

Positive 라면

-

  • 방출된 입자가 negative ! (전자)

자연계 모든 전하는

정수(1,2,3,…)Ⅹ(-1.6Ⅹ10-19C) : 전하의 양자화

slide18
참고 : 전자의 입자성 vs 파동성

파동(Wave)이란?

물결, 음파, 전자기파와 같이 주기적 모양을 갖고 에너지를

전달한다.

  • 전자의 입자성 증명

(J. J. Thomson의 CRT(음극선) 실험을 통해서)

  • 전자의 파동성?
slide19
참고 : 전자의 파동성 (계속)

가운데 밝은 점

빛의 보강간섭적

효과를 통한

파동성 증명

빛(전자기파의 일종)의 파동성 증명 : Fresnel의 밝은 점

속이 찬 불투명

공이나 원판

스크린

광원

slide20
참고 : 전자의 파동성 (계속)

전자 방출

알루미늄 목표물 통과 후

스크린 상에 파동적 성질을 갖는 (회절)무늬 형성

입사한 전자의 파동성 증명!

slide21
참고 : 전자의 입자성 vs 파동성

현대물리학에서는 파동적 의미를 부여하면서

전자와 같은 소립자의 발견확률로 해석한다.

고전론

e-

+

  • 결론적으로 전자와 같은 素粒子는 입자성과 파동성을 동시에

갖는다. (상보적 관계)

Example) 수소원자 (H) : 수소 핵과 1개의 전자로 구성

현대물리학적 해석 (Bohr 반지름)

전자의 위치

(X)

vs heisenberg
참고 : 전자의 입자성 vs 파동성 : Heisenberg 불확정성의 원리

素粒子 위치의 불확정도

Heisenberg의 불확정성의 원리 :

素粒子의 위치와 운동상태의 측정에는 최소한의

불확정성이 있다.

질문) 입자성에 근거한 素粒子의 위치 확인이 정확히 정의될

수 있을까? (예 x=1cm)

답) No!

crt cathode ray tube3
CRT (Cathode Ray Tube)

e-

V

왜 형광 혹은 발광 ?

왜 光이?

+

전기장

혹은 자기장

형광(발광) 물질

-

목표물 (target)

  • 전자 (charged particle의 일종)이 가속된 에너지를 갖고

형광(혹은 발광) 물질과 충돌! → 형광 물질에 특정 에너지 전달

light
光(light)의 발생원리

전자기파의 일종(극히 좁은 영역), 파장(400nm~700nm

Maxwell의 무지개

  • 光(Visible light)이란

파장 (400nm~700nm),

에너지(수eV)의 光을 우리(인간)가 눈으로 볼 수 있다.

참고 1eV=1.6X10-19(V)

visible light
光(Visible Light)을 어떻게 인위적으로 만드나?

안정화 상태

들뜬 상태

에너지(전자파) 방출

  • 특정원자, 분자, 혹은 분자의 집합체(즉, 물질)에 외부에서 에너지가

공급되어서 내부전자를 들뜬 상태(Excitation state)를 만들고 들뜬

상태는 곧바로 안정화 상태(ground state)로 갈려고 한다.

이때 (들뜬 상태→안정화 상태) 공급받은 에너지 일부를 전자파의 형태로

방출한다. (일종의 에너지 보존법칙)

hit

visible light1
光(Visible Light)을 어떻게 인위적으로 만들어지나?

빈(empty) 상태

그러나 전자가 존재할 수 있다.

자연적으로 전자가 존재할 수 없다.

전자로 채워진 상태

Energy

Energy 방출

외부 에너지 공급으로 전자가

들뜬 상태로(Excited State)

:

들뜬 상태 전자는 자연법칙에 따라 다시 내려온다.

안정화된 에너지상태(Ground State)

이때 에너지를 방출한다.

visible light2
光(Visible Light)을 인위적으로 만든다 : 결론

외부 Energy : 빛 전기 열 등…

Energy 방출

전자가 비어

있지만

갈 수 있는

에너지 상태

Eg

:

Eg크기가 대략 Visible light의

에너지에 해당되면

광 (눈에 보이는)이 발생한다.

전자들이

꽉 찬 band

laser
光 실험기구 : Laser
  • Laser (Light Amplification by the Stimulated Emission of

Radiation)

(전자기파) 복사의 자발적 분출에 의한 빛의 증폭

에너지

“Coherence” (결맞음)을 유도하여

분출되는 빛을 증폭

에너지

slide29
수소원자의 스펙트럼

+

-

전자구름

모든 원자, 분자, 물질은 허용된 띄엄띄엄한 에너지 상태,

양자역학적 에너지 상태가 있다.

수소원자 에너지 준위

slide30
참고 : 원자, 분자, 물질의 에너지 상태의 양자화 (구성된 전자 중심으로)

분자 (예, H2등)

물질 (실리콘, 구리,철 등)

일종의 band

구성원자가

많아지면

2개

  • 에너지 양자화 : 셀 수 있고, 띄엄띄엄한 에너지 상태만 존재

원자 (예, H(수소))

n=∞

n=3

n=2

Energy

(예, 6X1023)

n=1
