Tecnologías de servicios Móviles GSM, GPRS, EDGE y UMTS

1. Tecnologías de servicios Móviles GSM, GPRS, EDGE y UMTS

2. GSMGlobal System for Mobile communications

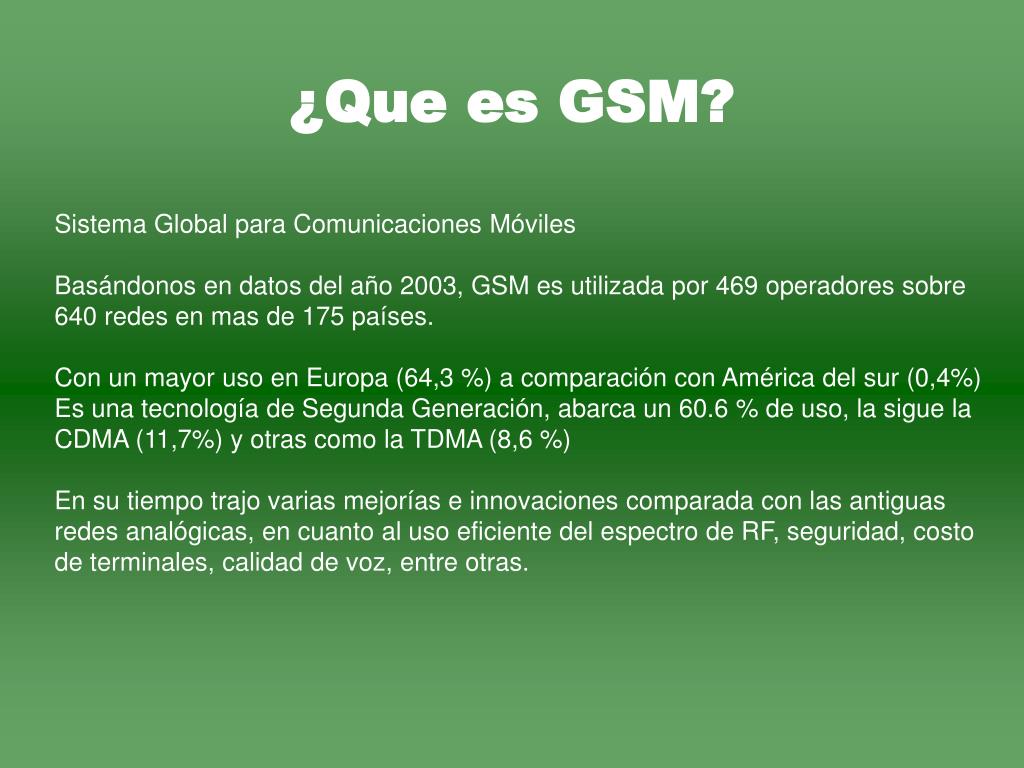

3. ¿Que es GSM? Sistema Global para Comunicaciones Móviles Basándonos en datos del año 2003, GSM es utilizada por 469 operadores sobre 640 redes en mas de 175 países. Con un mayor uso en Europa (64,3 %) a comparación con América del sur (0,4%) Es una tecnología de Segunda Generación, abarca un 60.6 % de uso, la sigue la CDMA (11,7%) y otras como la TDMA (8,6 %) En su tiempo trajo varias mejorías e innovaciones comparada con las antiguas redes analógicas, en cuanto al uso eficiente del espectro de RF, seguridad, costo de terminales, calidad de voz, entre otras.

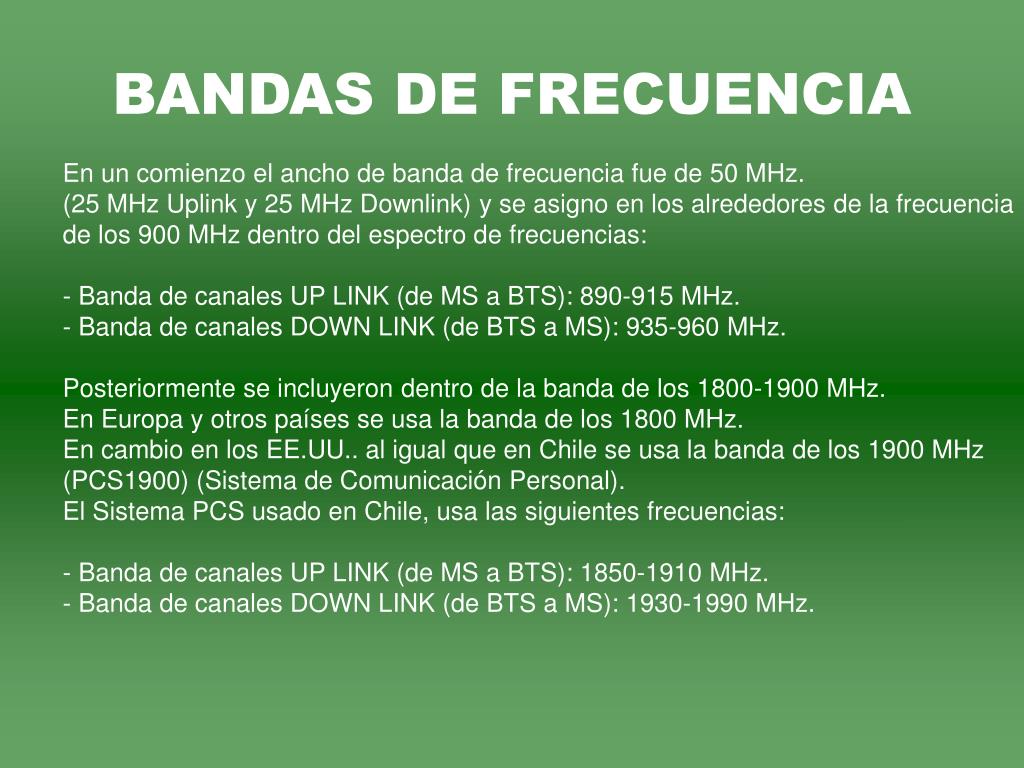

4. BANDAS DE FRECUENCIA • En un comienzo el ancho de banda de frecuencia fue de 50 MHz. • (25 MHz Uplink y 25 MHz Downlink) y se asigno en los alrededores de la frecuencia • de los 900 MHz dentro del espectro de frecuencias: • Banda de canales UP LINK (de MS a BTS): 890-915 MHz. • Banda de canales DOWN LINK (de BTS a MS): 935-960 MHz. • Posteriormente se incluyeron dentro de la banda de los 1800-1900 MHz. • En Europa y otros países se usa la banda de los 1800 MHz. • En cambio en los EE.UU.. al igual que en Chile se usa la banda de los 1900 MHz • (PCS1900) (Sistema de Comunicación Personal). • El Sistema PCS usado en Chile, usa las siguientes frecuencias: • Banda de canales UP LINK (de MS a BTS): 1850-1910 MHz. • Banda de canales DOWN LINK (de BTS a MS): 1930-1990 MHz.

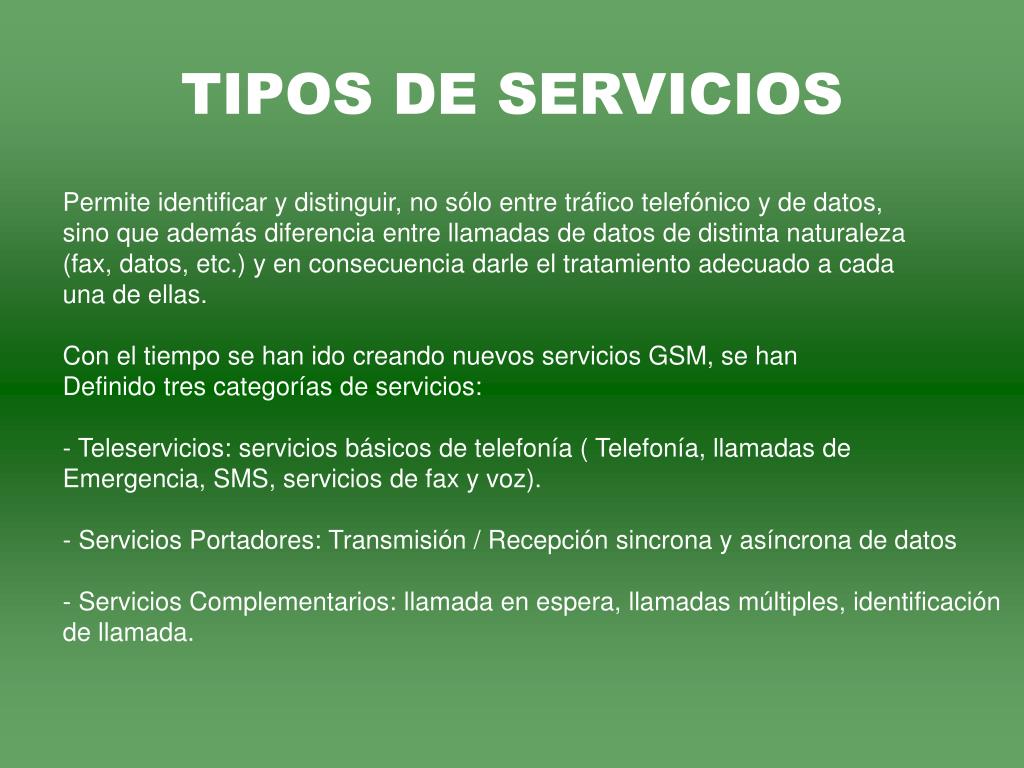

5. TIPOS DE SERVICIOS • Permite identificar y distinguir, no sólo entre tráfico telefónico y de datos, • sino que además diferencia entre llamadas de datos de distinta naturaleza • (fax, datos, etc.) y en consecuencia darle el tratamiento adecuado a cada • una de ellas. • Con el tiempo se han ido creando nuevos servicios GSM, se han • Definido tres categorías de servicios: • - Teleservicios: servicios básicos de telefonía ( Telefonía, llamadas de • Emergencia, SMS, servicios de fax y voz). • Servicios Portadores: Transmisión / Recepción sincrona y asíncrona de datos • Servicios Complementarios: llamada en espera, llamadas múltiples, identificación • de llamada.

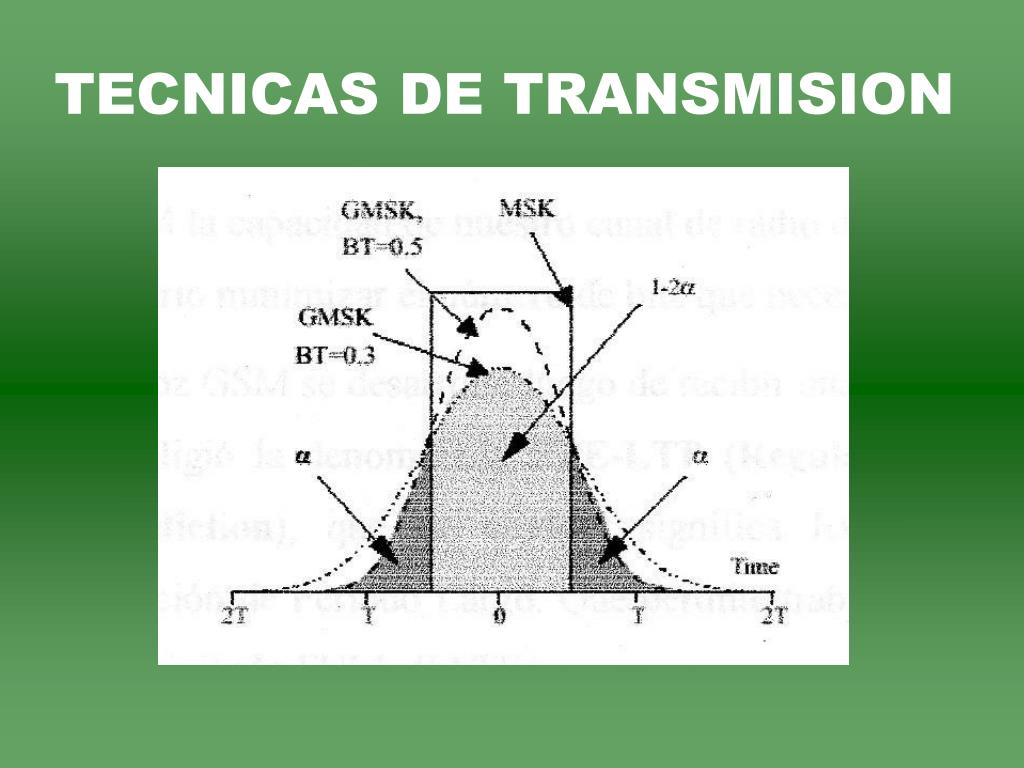

6. TECNICAS DE TRANSMISION

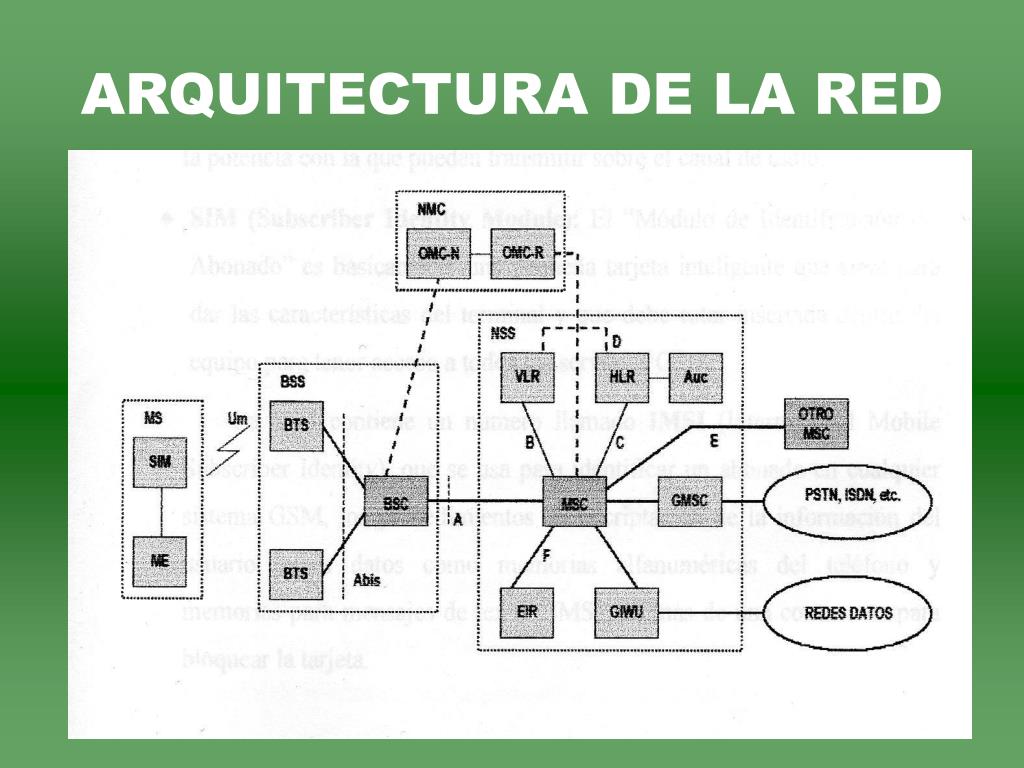

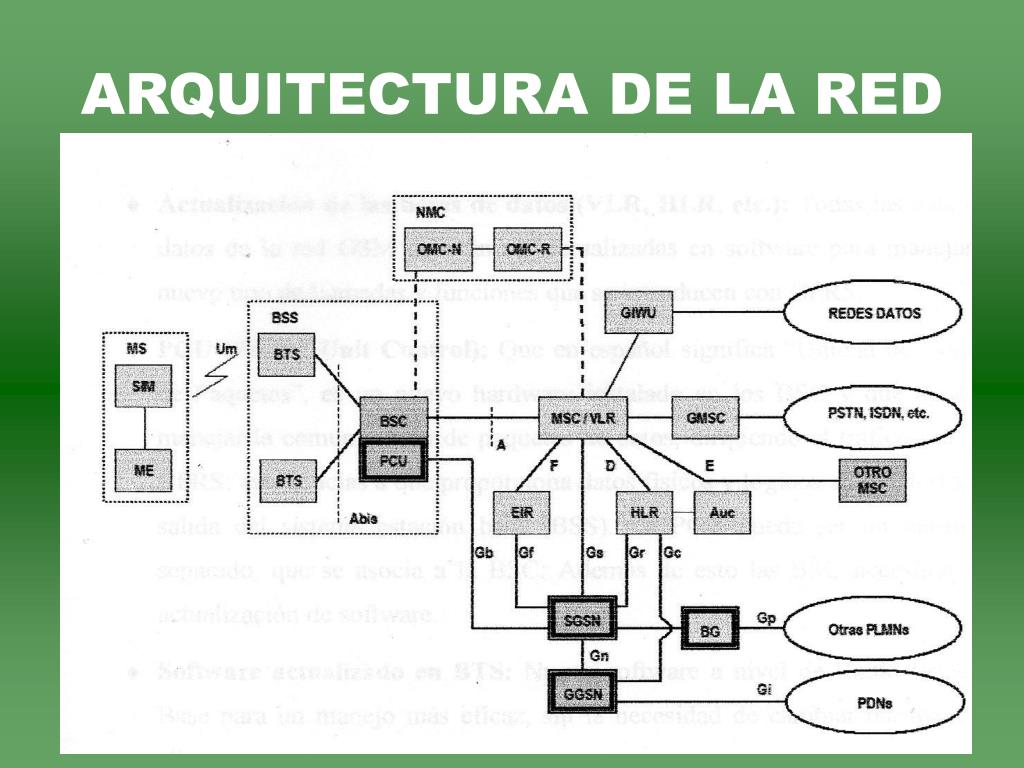

7. ARQUITECTURA DE LA RED

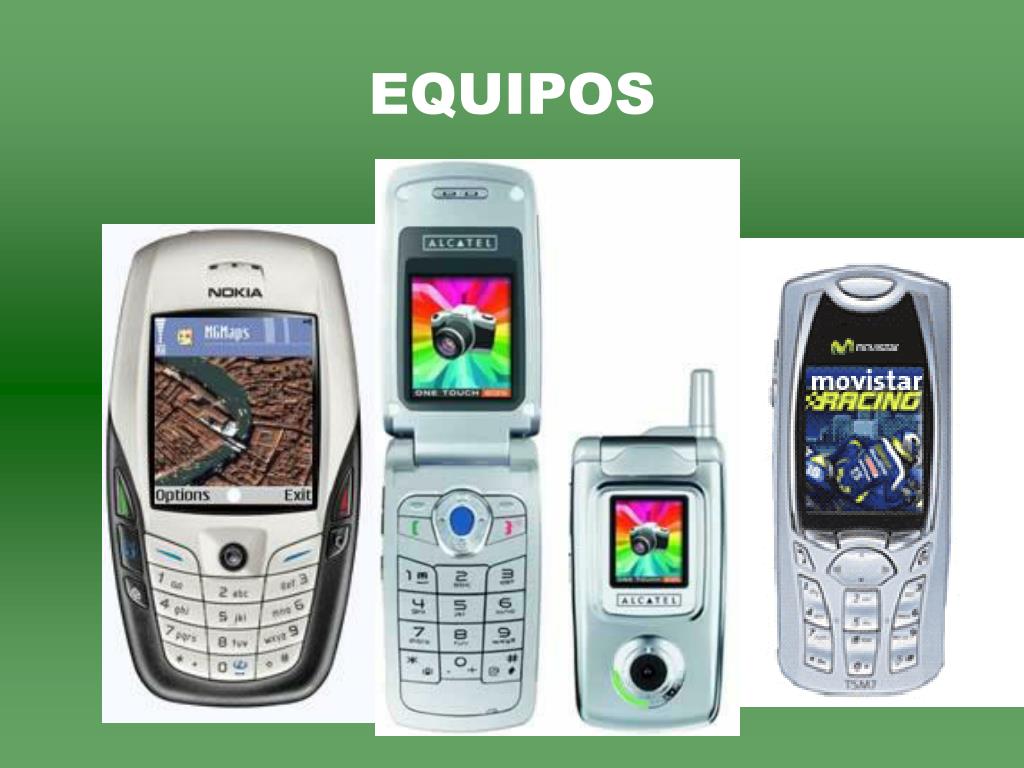

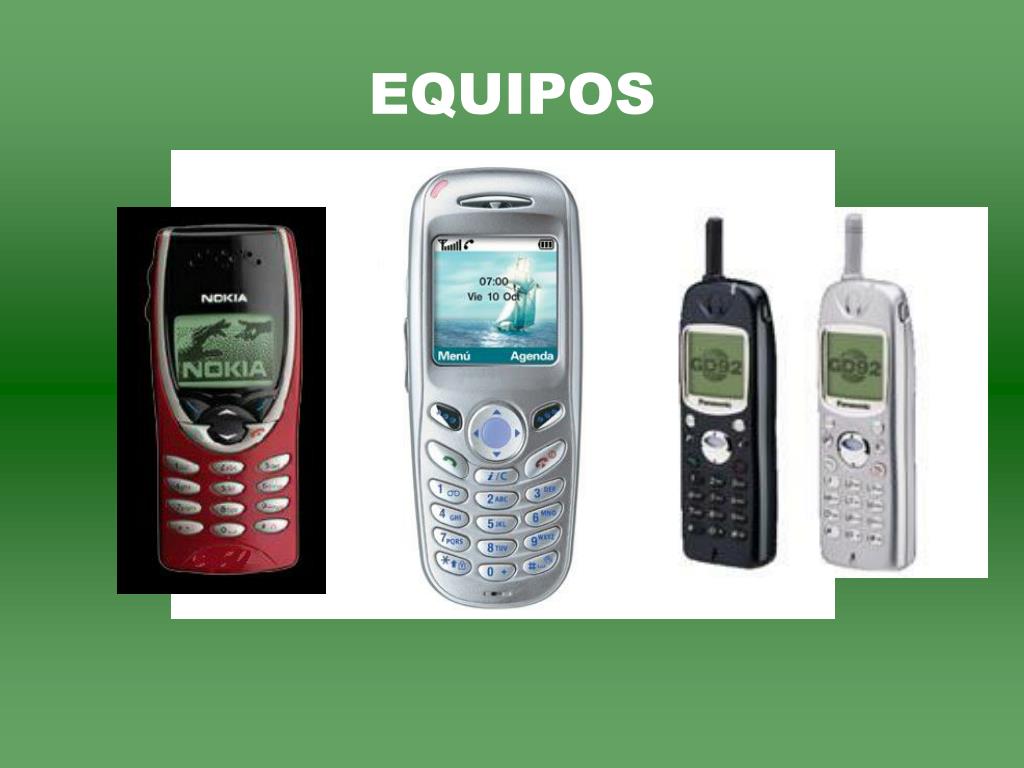

8. EQUIPOS

9. GPRSGeneral Packet Radio Service

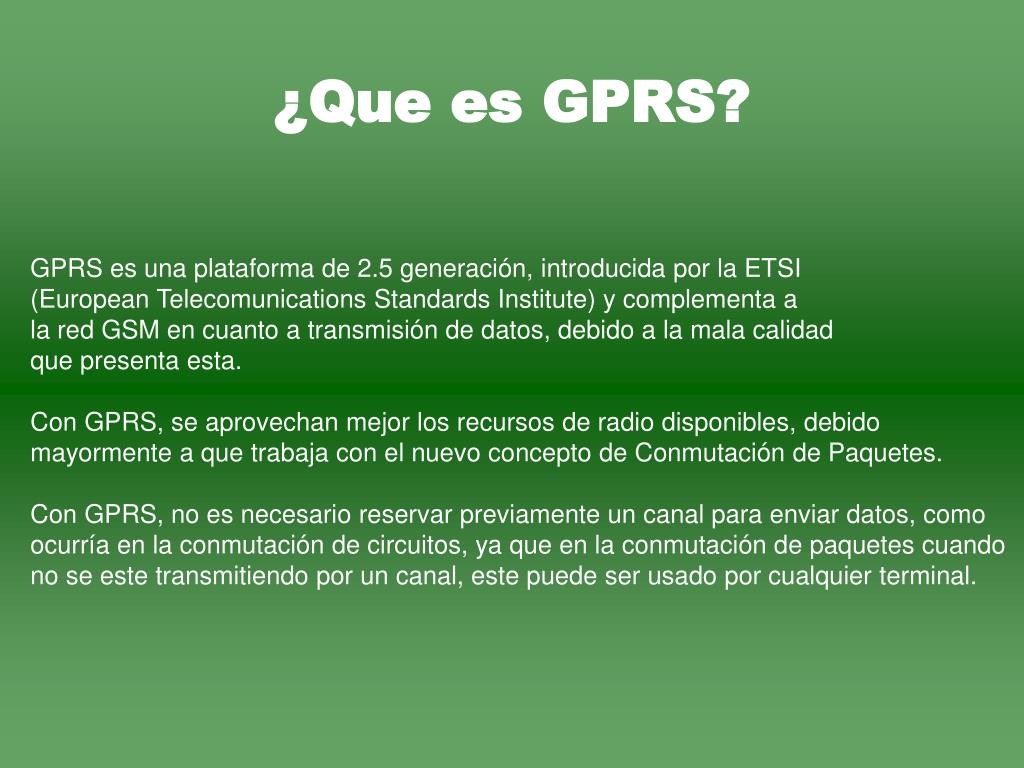

10. ¿Que es GPRS? GPRS es una plataforma de 2.5 generación, introducida por la ETSI (European Telecomunications Standards Institute) y complementa a la red GSM en cuanto a transmisión de datos, debido a la mala calidad que presenta esta. Con GPRS, se aprovechan mejor los recursos de radio disponibles, debido mayormente a que trabaja con el nuevo concepto de Conmutación de Paquetes. Con GPRS, no es necesario reservar previamente un canal para enviar datos, como ocurría en la conmutación de circuitos, ya que en la conmutación de paquetes cuando no se este transmitiendo por un canal, este puede ser usado por cualquier terminal.

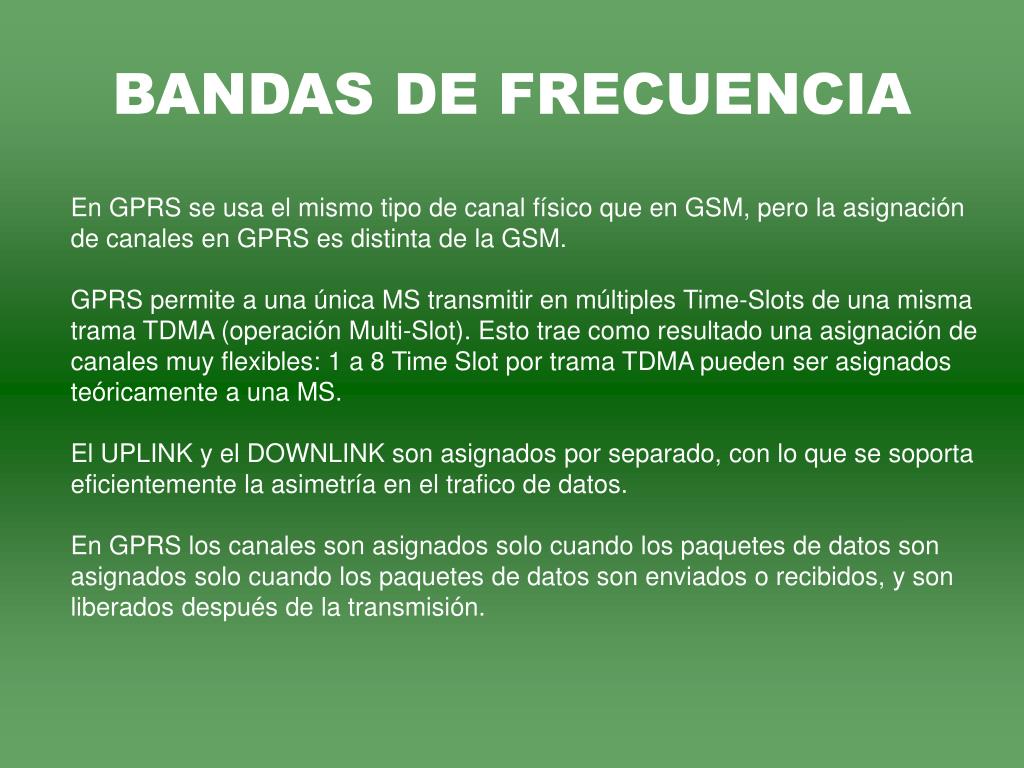

11. BANDAS DE FRECUENCIA En GPRS se usa el mismo tipo de canal físico que en GSM, pero la asignación de canales en GPRS es distinta de la GSM. GPRS permite a una única MS transmitir en múltiples Time-Slots de una misma trama TDMA (operación Multi-Slot). Esto trae como resultado una asignación de canales muy flexibles: 1 a 8 Time Slot por trama TDMA pueden ser asignados teóricamente a una MS. El UPLINK y el DOWNLINK son asignados por separado, con lo que se soporta eficientemente la asimetría en el trafico de datos. En GPRS los canales son asignados solo cuando los paquetes de datos son asignados solo cuando los paquetes de datos son enviados o recibidos, y son liberados después de la transmisión.

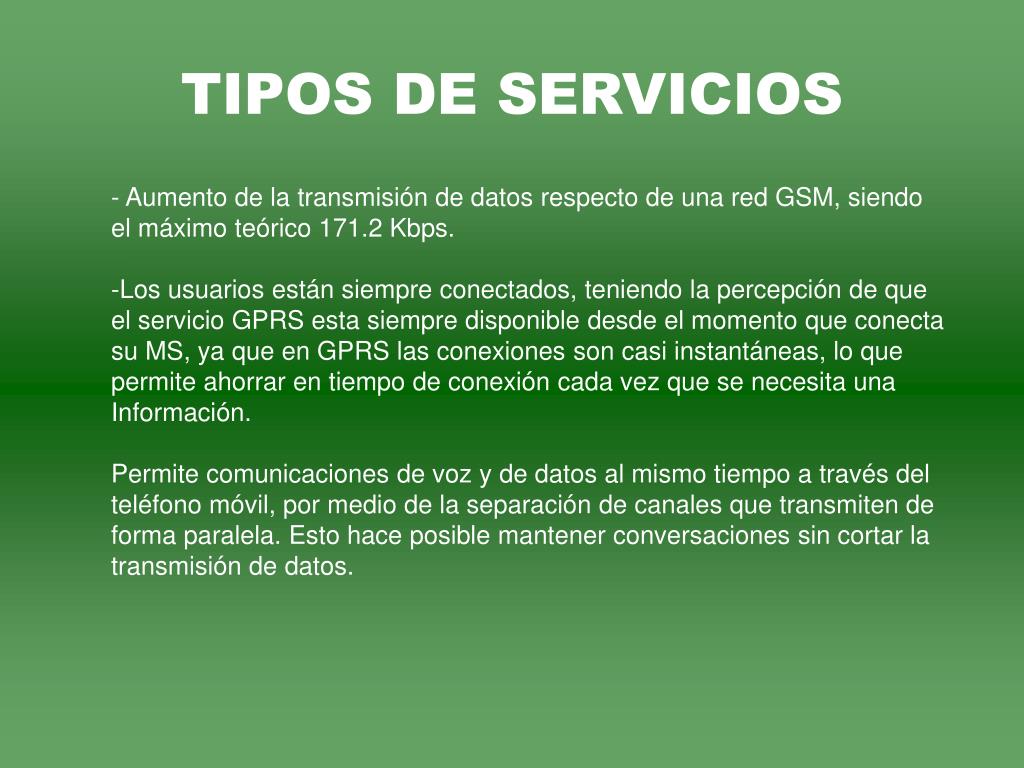

12. TIPOS DE SERVICIOS • - Aumento de la transmisión de datos respecto de una red GSM, siendo • el máximo teórico 171.2 Kbps. • Los usuarios están siempre conectados, teniendo la percepción de que • el servicio GPRS esta siempre disponible desde el momento que conecta • su MS, ya que en GPRS las conexiones son casi instantáneas, lo que • permite ahorrar en tiempo de conexión cada vez que se necesita una • Información. • Permite comunicaciones de voz y de datos al mismo tiempo a través del • teléfono móvil, por medio de la separación de canales que transmiten de • forma paralela. Esto hace posible mantener conversaciones sin cortar la • transmisión de datos.

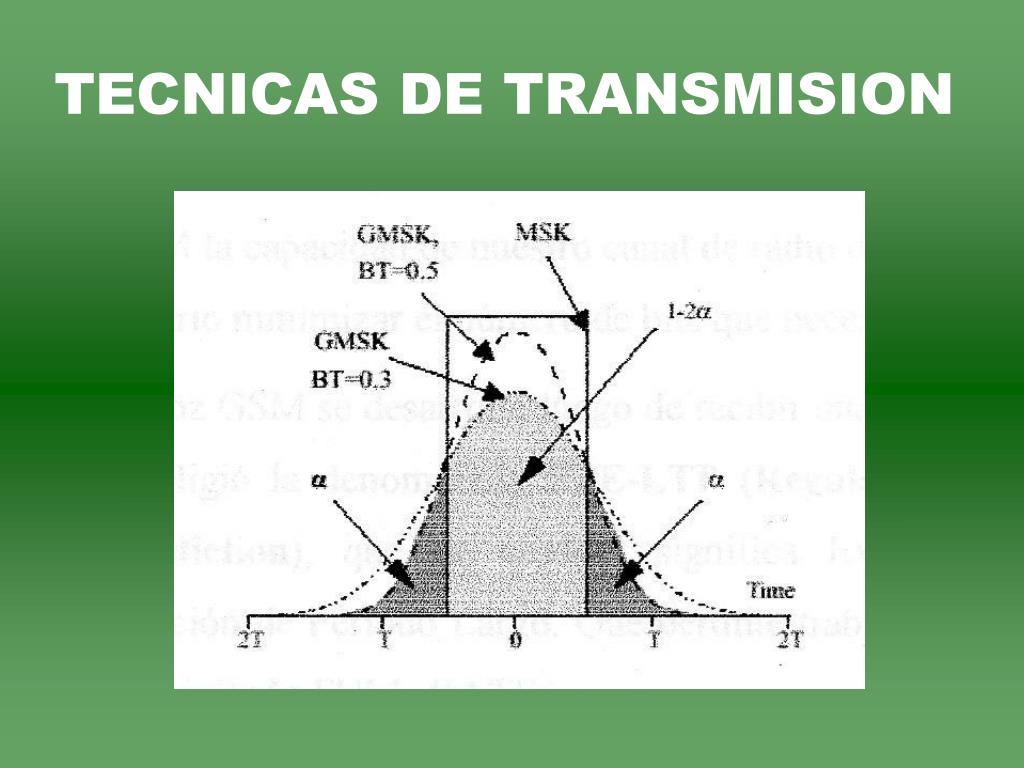

13. TECNICAS DE TRANSMISION

14. ARQUITECTURA DE LA RED

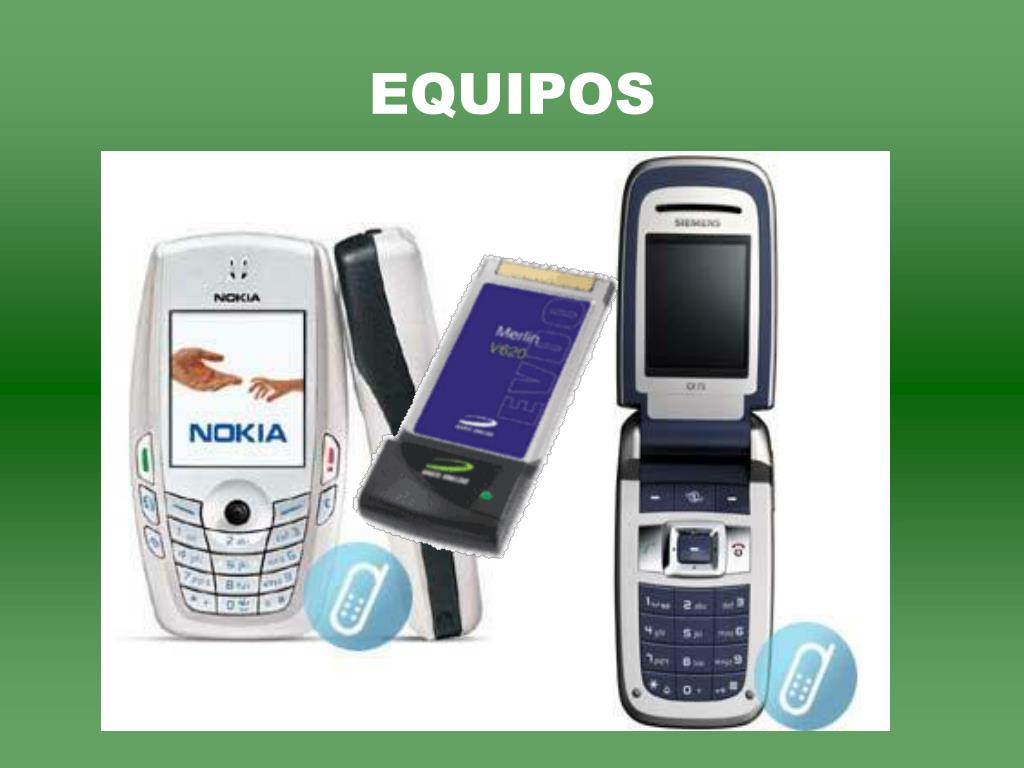

15. EQUIPOS

16. EDGEEnhanced Data Rates for Global Evolution

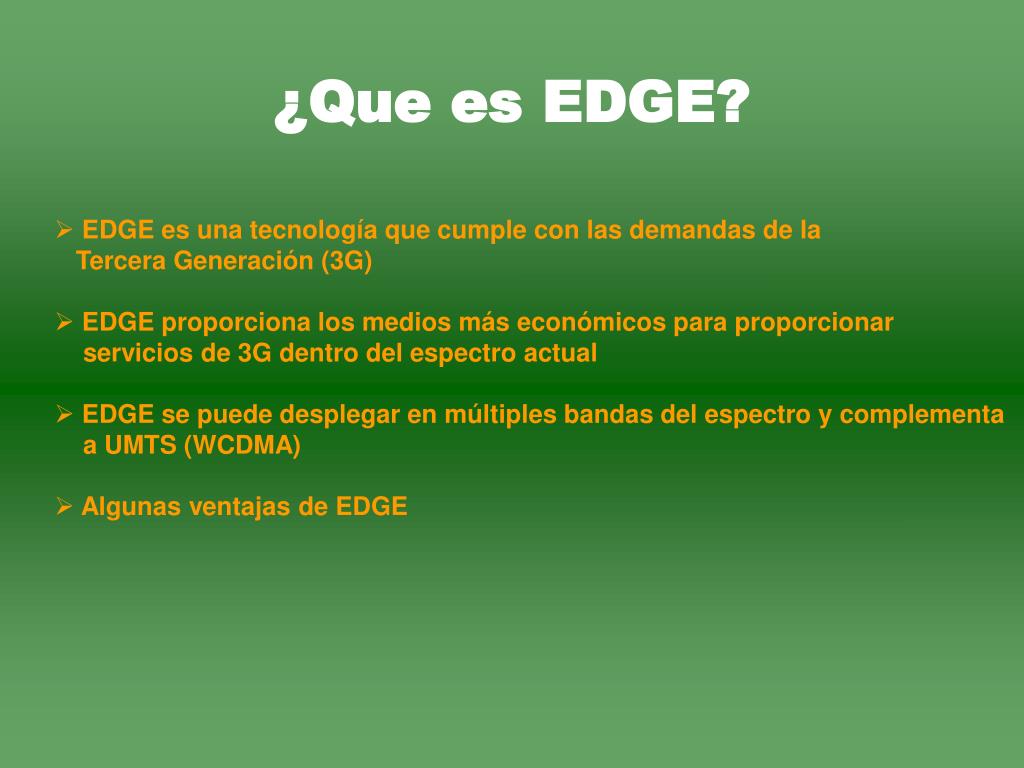

17. ¿Que es EDGE? • EDGE es una tecnología que cumple con las demandas de la • Tercera Generación (3G) • EDGE proporciona los medios más económicos para proporcionar servicios de 3G dentro del espectro actual • EDGE se puede desplegar en múltiples bandas del espectro y complementa a UMTS (WCDMA) • Algunas ventajas de EDGE

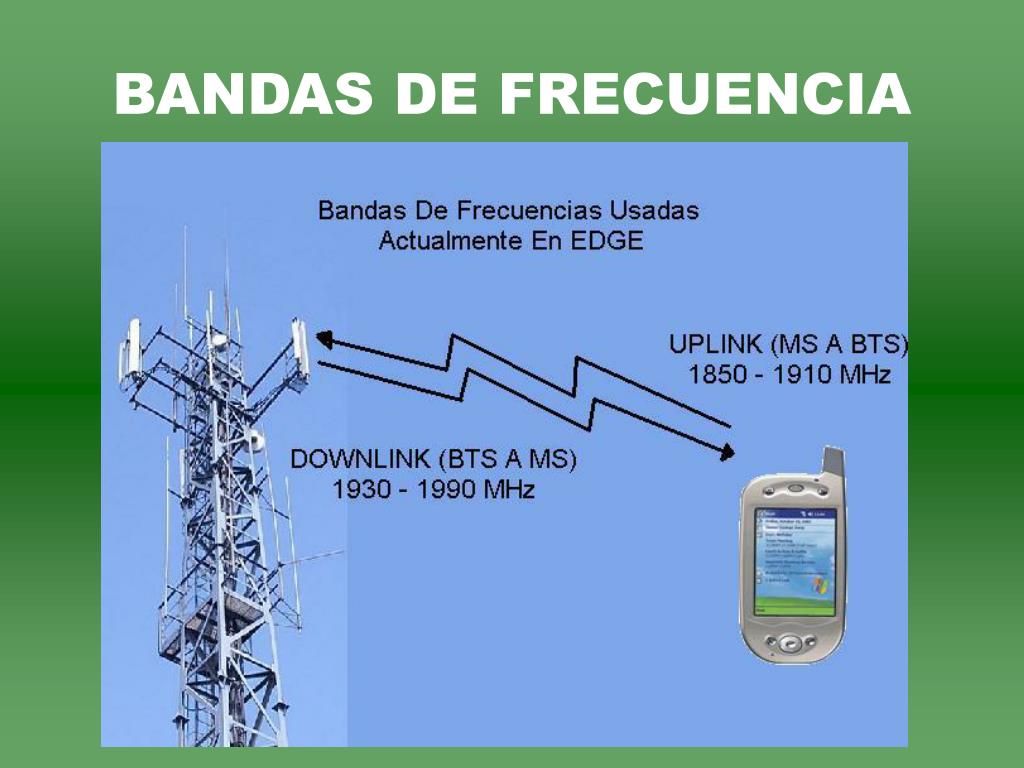

18. BANDAS DE FRECUENCIA

19. TIPOS DE SERVICIOS • Transmisión y recepción de archivos multimedia a alta velocidad • Servicios de Video Conferencia • Servicios De Televisión Digital Móvil • Conexión A Internet De Alta velocidad (Banda Ancha Móvil) • Mensajeria Instantánea (MSN, etc.) • Etc.

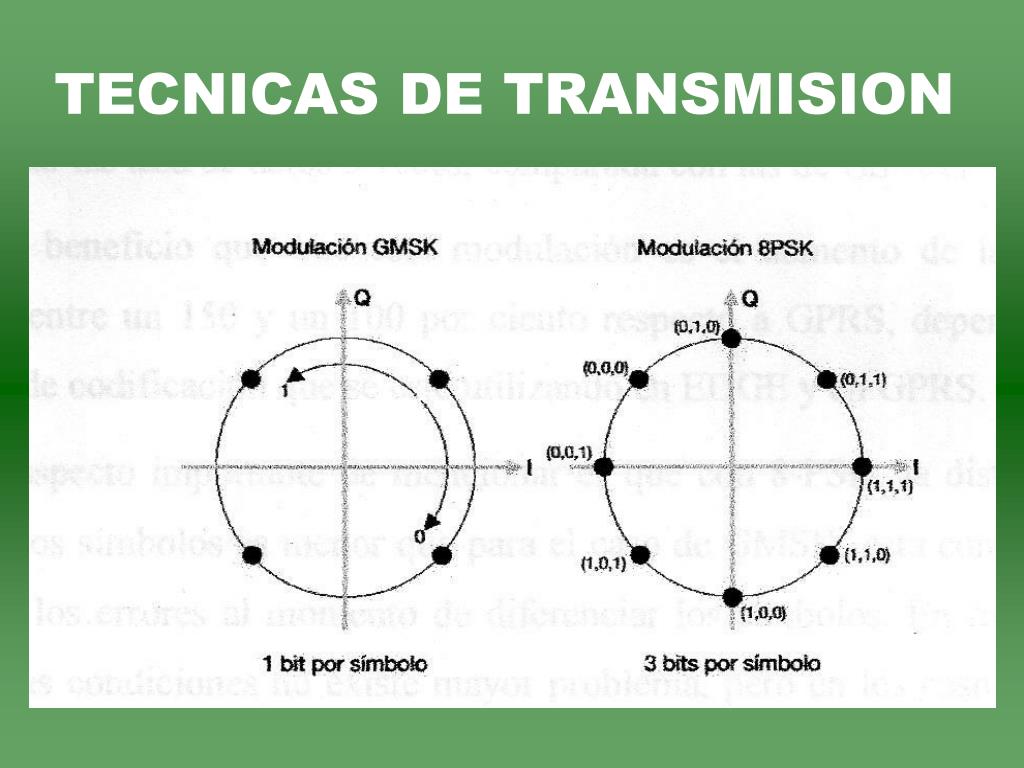

20. TECNICAS DE TRANSMISION

21. ARQUITECTURA DE LA RED

22. EQUIPOS

23. UMTSUniversal Mobile Telecommunication System

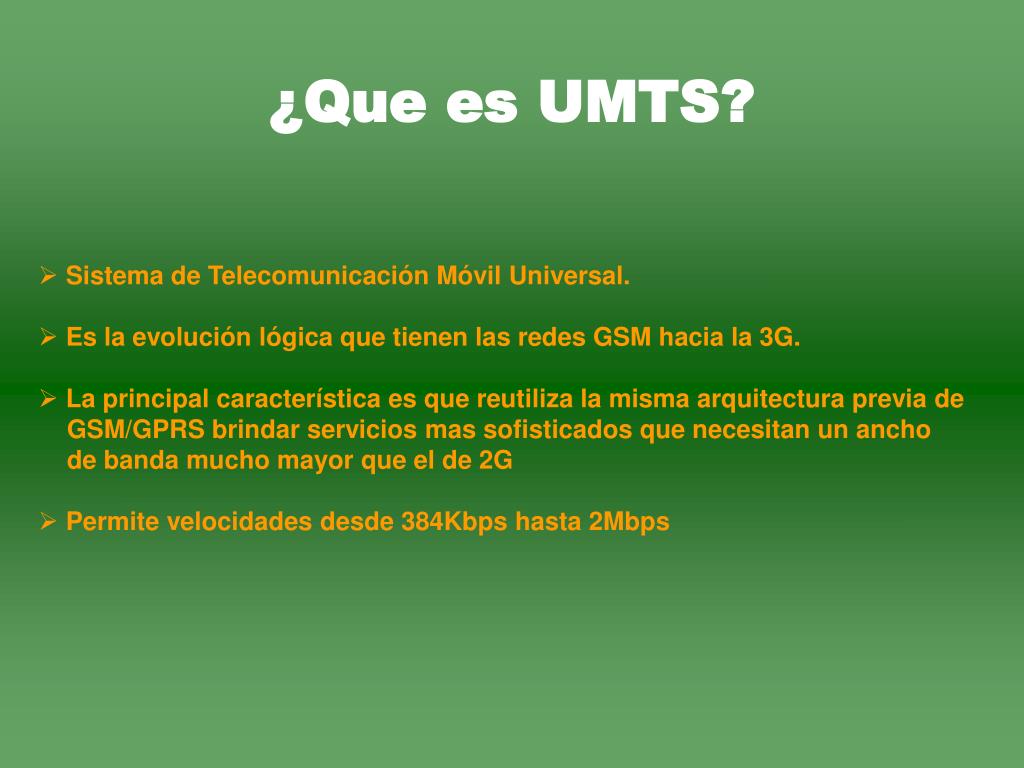

24. ¿Que es UMTS? • Sistema de Telecomunicación Móvil Universal. • Es la evolución lógica que tienen las redes GSM hacia la 3G. • La principal característica es que reutiliza la misma arquitectura previa de GSM/GPRS brindar servicios mas sofisticados que necesitan un ancho de banda mucho mayor que el de 2G • Permite velocidades desde 384Kbps hasta 2Mbps

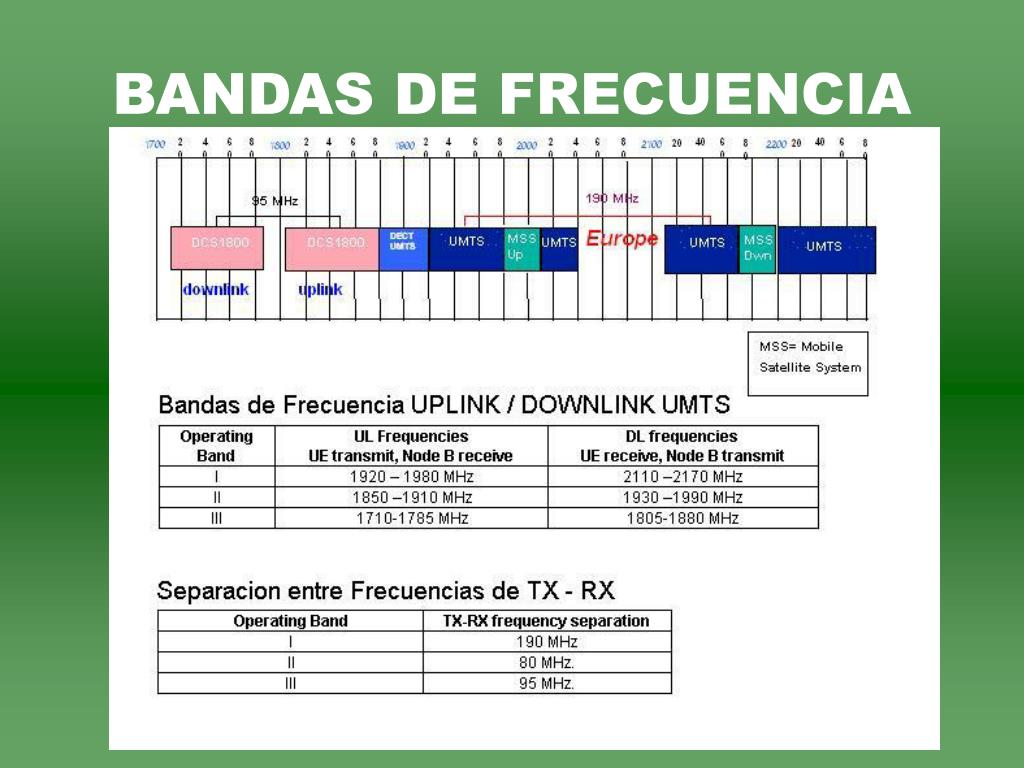

25. BANDAS DE FRECUENCIA

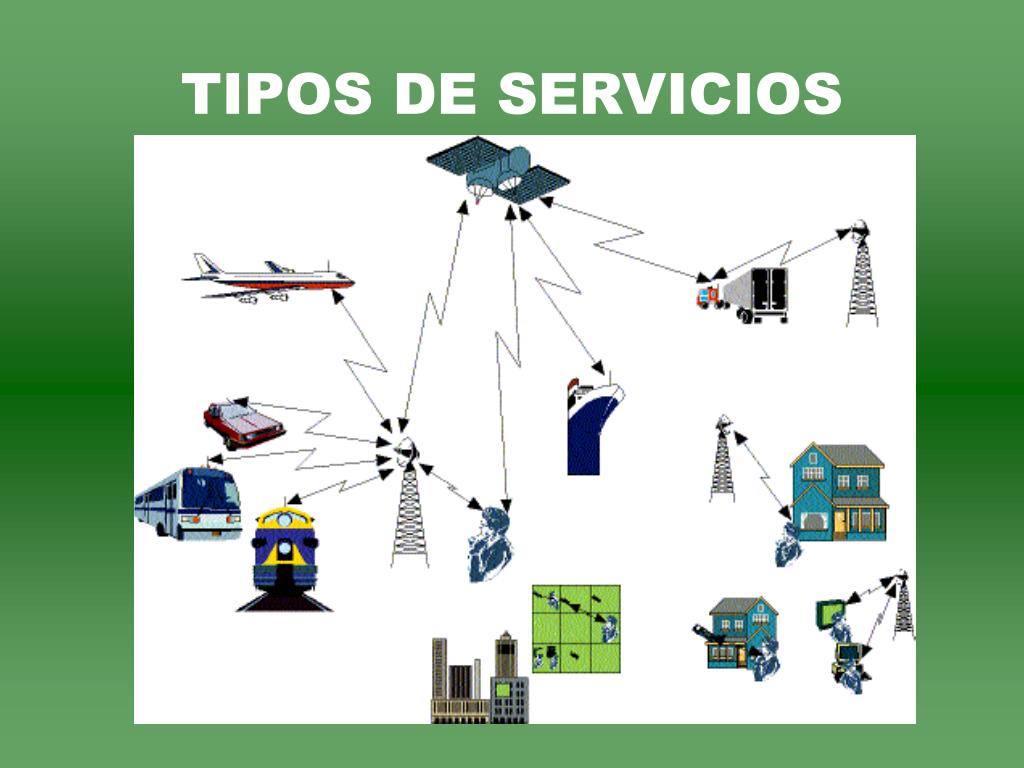

26. TIPOS DE SERVICIOS

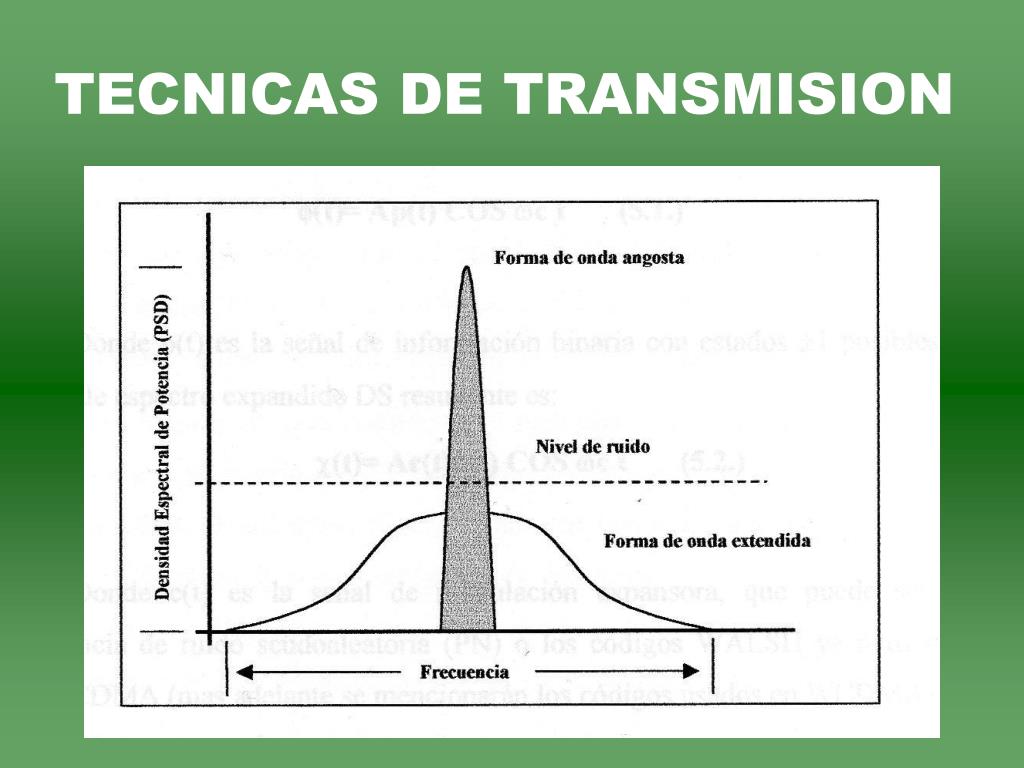

27. TECNICAS DE TRANSMISION

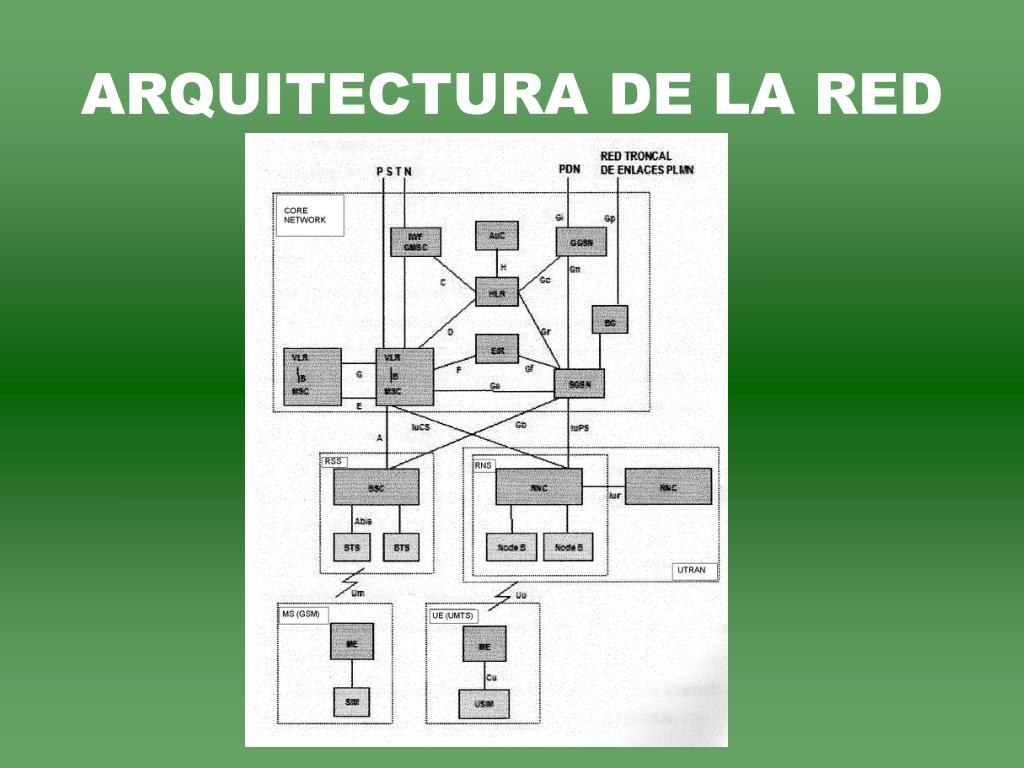

28. ARQUITECTURA DE LA RED

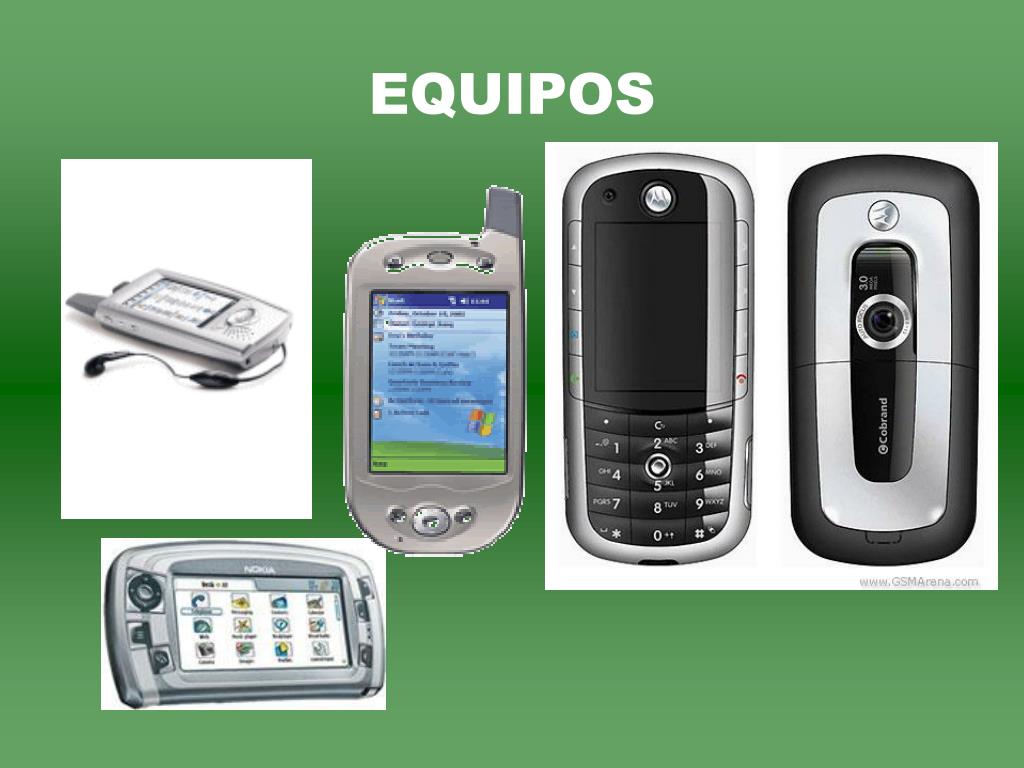

29. EQUIPOS
