  1. Materiales de Laboratorio

  2. Materiales deVidrio

  3. Desecador • Forma: tienen paredes gruesas y tienen forma cilíndrica, presentan una tapa esmerilada que se ajusta herméticamente En su parte interior tienen una placa o plato con orificios que varía en número y tamaño: estos platos pueden ser de diferentes materiales como porcelana o nucerite (combinación de cerámica y metal). • Función: para evitar que penetre la humedad del medio ambiente. • Tiene pastillas que evitan la humedad y una bomba de vacío

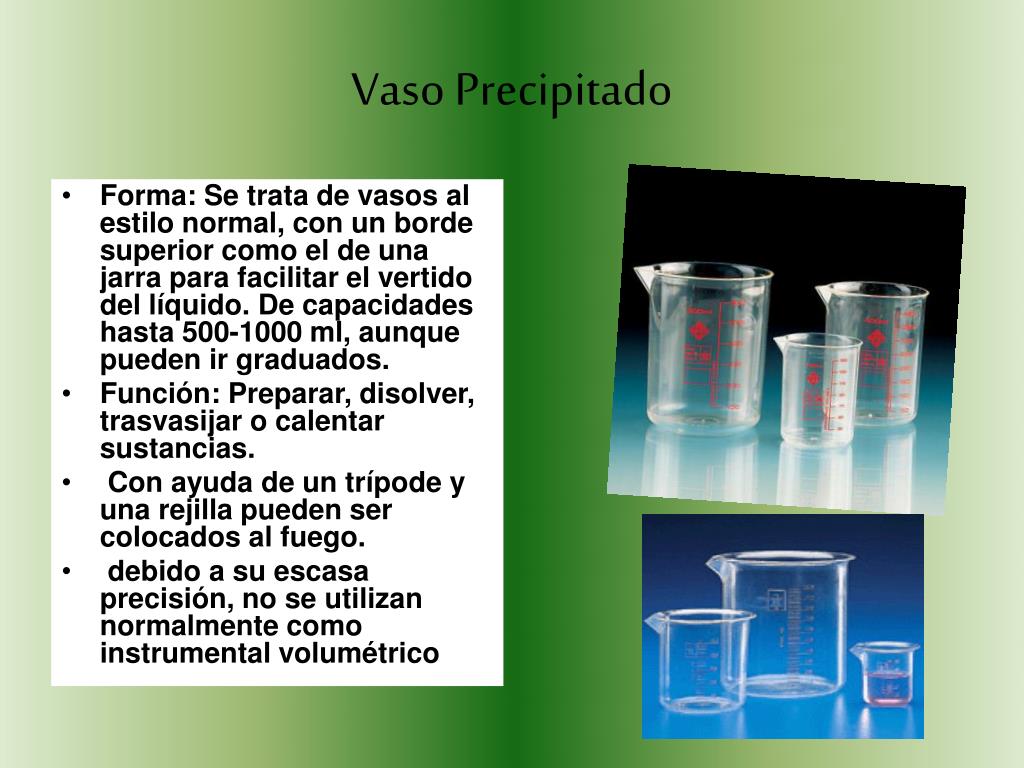

  4. Vaso Precipitado • Forma: Se trata de vasos al estilo normal, con un borde superior como el de una jarra para facilitar el vertido del líquido. De capacidades hasta 500-1000 ml, aunque pueden ir graduados. • Función: Preparar, disolver, trasvasijar o calentar sustancias. • Con ayuda de un trípode y una rejilla pueden ser colocados al fuego. • debido a su escasa precisión, no se utilizan normalmente como instrumental volumétrico

  5. Balones Forma: Recipiente con forma esférica ,cuyo cuello es mas o menos largo Función: Sirve para calentar o hervir líquidos cuyos vapores no deben estar en contacto con la fuente de calor.

  6. Matraz de Aforo • Forma: Recipiente con fondo plano con cuello y tapón Existen de capacidades muy variadas: 5, 10, 25, 50, 100, 250, 500, 1.000 mI • Función: Es utilizado para medir volúmenes con gran precisión.. Solo mide el volumen que se indica en el matraz. No se puede calentar ni echar líquidos calientes. • El enrase debe hacerse con exactitud, procurando que sea la parte baja del menisco del liquido la que quede a ras de la señal de aforo. • Se emplea en la preparación de disoluciones.

  7. Matraz de Erlenmeyer • Forma: Recipiente con fondo plano y forma cónica • Función: En el se pueden agitar disoluciones, calentarlas o hervir líquidos (usando rejillas), etc. • Las graduaciones sirven para tener un volumen aproximado. • También es muy utilizado en la preparación de reactivos y soluciones

  8. Matraz de Kitasato • Forma: Es un matraz de pared gruesa que posee cuello ,con un una conexión lateral, mediante una manguera que conecta a una trompa de vació. • Función: Se utiliza para filtración al vació

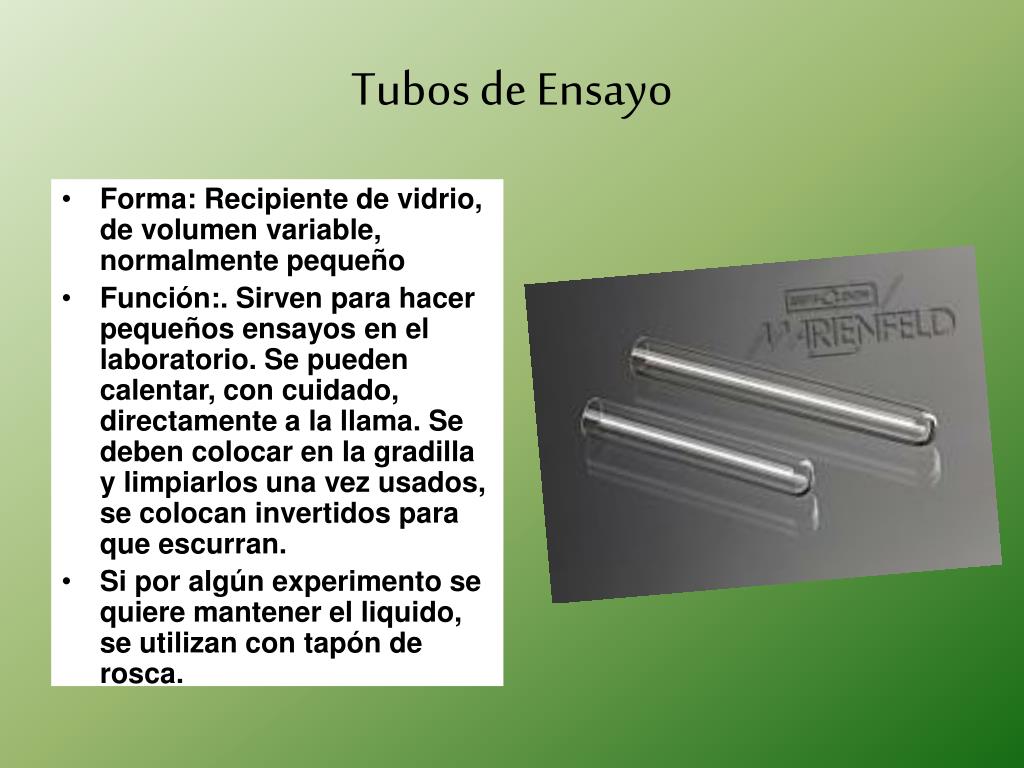

  9. Tubos de Ensayo • Forma: Recipiente de vidrio, de volumen variable, normalmente pequeño • Función:. Sirven para hacer pequeños ensayos en el laboratorio. Se pueden calentar, con cuidado, directamente a la llama. Se deben colocar en la gradilla y limpiarlos una vez usados, se colocan invertidos para que escurran. • Si por algún experimento se quiere mantener el liquido, se utilizan con tapón de rosca.

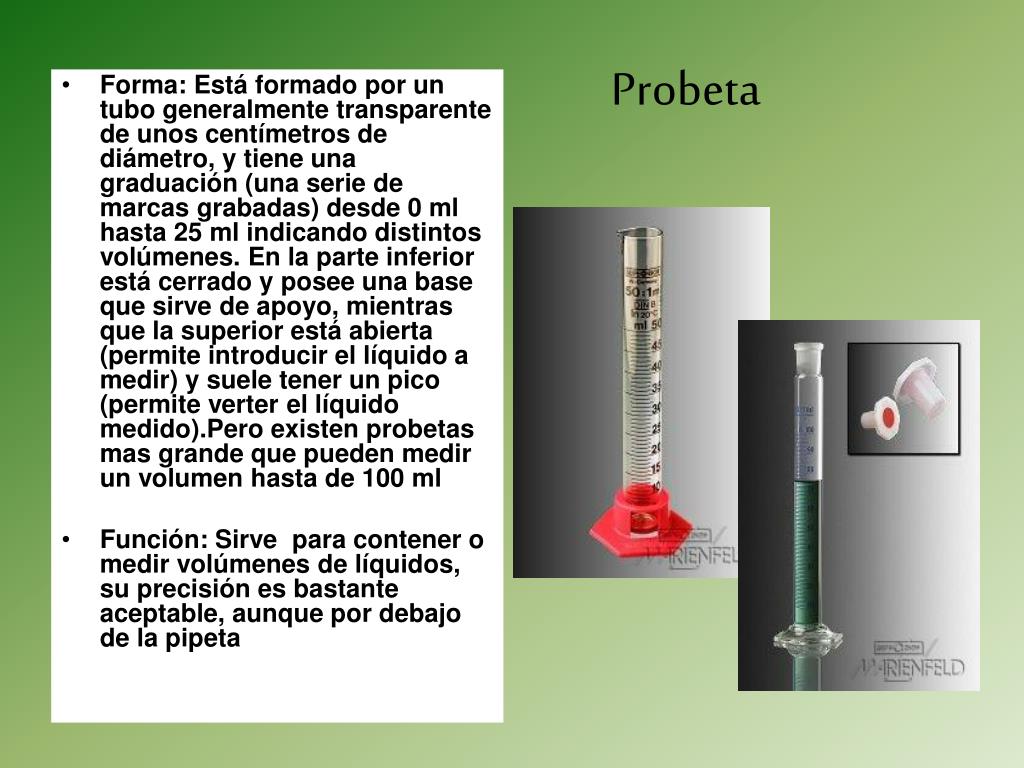

  10. Probeta • Forma: Está formado por un tubo generalmente transparente de unos centímetros de diámetro, y tiene una graduación (una serie de marcas grabadas) desde 0 ml hasta 25 ml indicando distintos volúmenes. En la parte inferior está cerrado y posee una base que sirve de apoyo, mientras que la superior está abierta (permite introducir el líquido a medir) y suele tener un pico (permite verter el líquido medido).Pero existen probetas mas grande que pueden medir un volumen hasta de 100 ml • Función: Sirve para contener o medir volúmenes de líquidos, su precisión es bastante aceptable, aunque por debajo de la pipeta

  11. Embudo Analítico • Forma: Cónica, abierto por la base y terminado en un vástago con un corte en bisel por donde escurre el liquido. Los embudos pueden tener superficie lisa o rugosa • Función: Trasvasijar líquidos de un recipiente a otro, evitando que se derrame líquido; también se utiliza mucho en operaciones de filtración, en este caso se coloca un filtro de papel cónico o plegado.

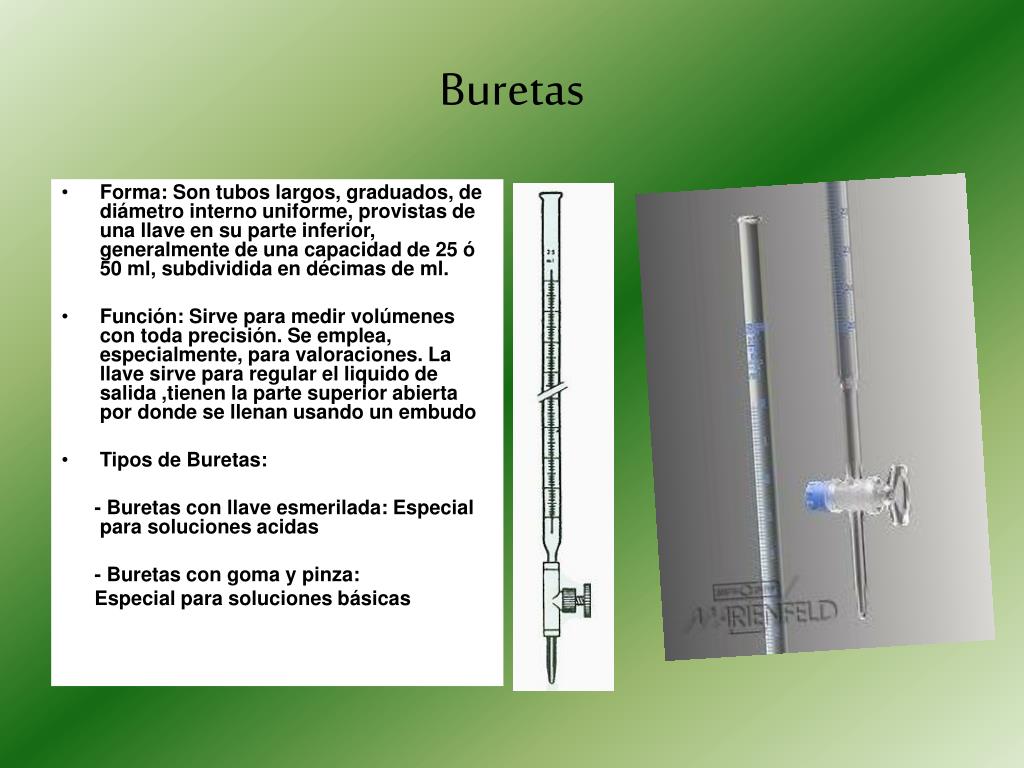

  12. Buretas • Forma: Son tubos largos, graduados, de diámetro interno uniforme, provistas de una llave en su parte inferior, generalmente de una capacidad de 25 ó 50 ml, subdividida en décimas de ml. • Función: Sirve para medir volúmenes con toda precisión. Se emplea, especialmente, para valoraciones. La llave sirve para regular el liquido de salida ,tienen la parte superior abierta por donde se llenan usando un embudo • Tipos de Buretas: - Buretas con llave esmerilada: Especial para soluciones acidas - Buretas con goma y pinza: Especial para soluciones básicas

  13. Varilla de Agitación • Forma: Son tubos delgados de vidrio, . Unas son huecas y otras macizas • Función: Sirve para mezclar o agitar sustancias. • También en ciertas operaciones en que se necesita trasvasar un líquido, para evitar que éste se derrame.

  14. Termómetro • Forma: Posee un capilar de vidrio de diámetro uniforme comunicado por un extremo con una ampolla llena de mercurio. El conjunto está sellado para mantener un vacío parcial en el capilar • Función: Instrumento empleado para medir la temperatura, es necesario para procesos químicos y térmicos, el termómetro más utilizado es el de mercurio, cuando la temperatura aumenta el mercurio se dilata y asciende por el capilar. La temperatura puede leerse en una escala situada junto al capilar. El termómetro de mercurio es muy usado para medir temperaturas ordinarias; también se emplean otros líquidos como alcohol o éter.

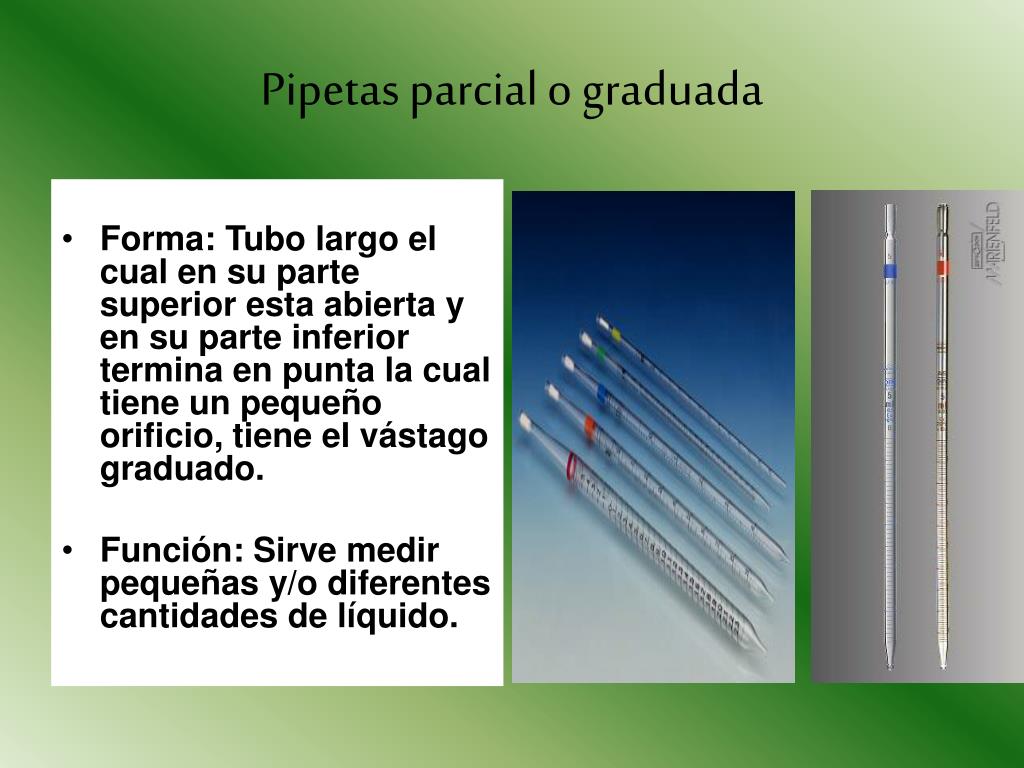

  15. Pipetas parcial o graduada • Forma: Tubo largo el cual en su parte superior esta abierta y en su parte inferior termina en punta la cual tiene un pequeño orificio, tiene el vástago graduado. • Función: Sirve medir pequeñas y/o diferentes cantidades de líquido.

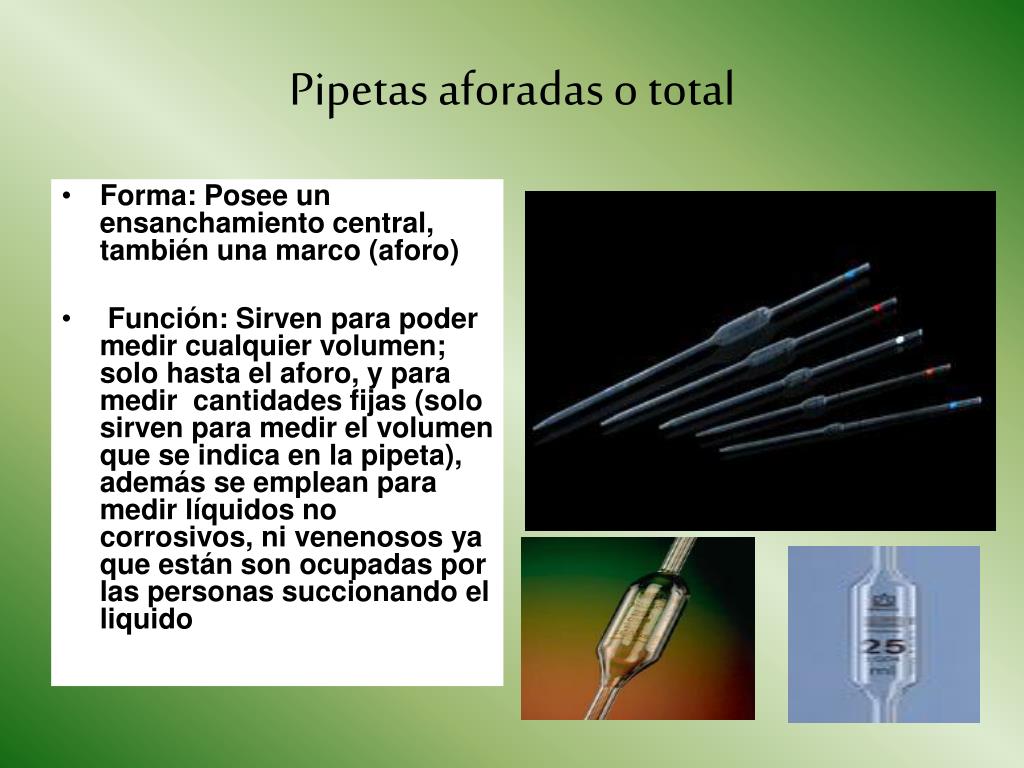

  16. Pipetas aforadas o total • Forma: Posee un ensanchamiento central, también una marco (aforo) • Función: Sirven para poder medir cualquier volumen; solo hasta el aforo, y para medir cantidades fijas (solo sirven para medir el volumen que se indica en la pipeta), además se emplean para medir líquidos no corrosivos, ni venenosos ya que están son ocupadas por las personas succionando el liquido

  17. Densímetro • Forma: Tubo hueco y flotante, con la parte superior graduada y la inferior conteniendo carga (habitualmente granalla) • Función: Miden directamente la densidad (relación entre peso y volumen) de los líquidos al flotar más o menos profundamente en un líquido.

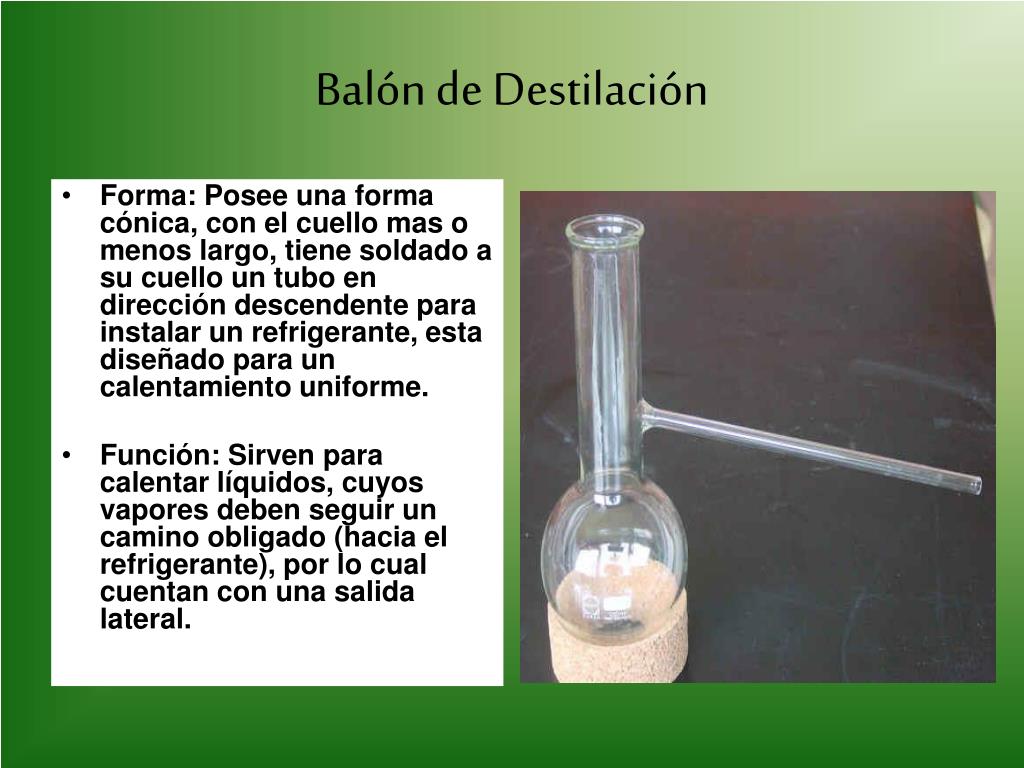

  18. Balón de Destilación • Forma: Posee una forma cónica, con el cuello mas o menos largo, tiene soldado a su cuello un tubo en dirección descendente para instalar un refrigerante, esta diseñado para un calentamiento uniforme. • Función: Sirven para calentar líquidos, cuyos vapores deben seguir un camino obligado (hacia el refrigerante), por lo cual cuentan con una salida lateral.

  19. Embudo de Decantación • Forma: Recipiente con forma cónica o cilíndrica, cuyo extremo posterior va cerrado con una tapa de vidrio esmerilado o de plástico y el extremo inferior termina con un vástago con corte bisel que va cerrado con una llave de vidrio esmerilada o llave de teflón. • Función: Se utilizan para separar líquidos, inmiscibles, de diferente densidad.

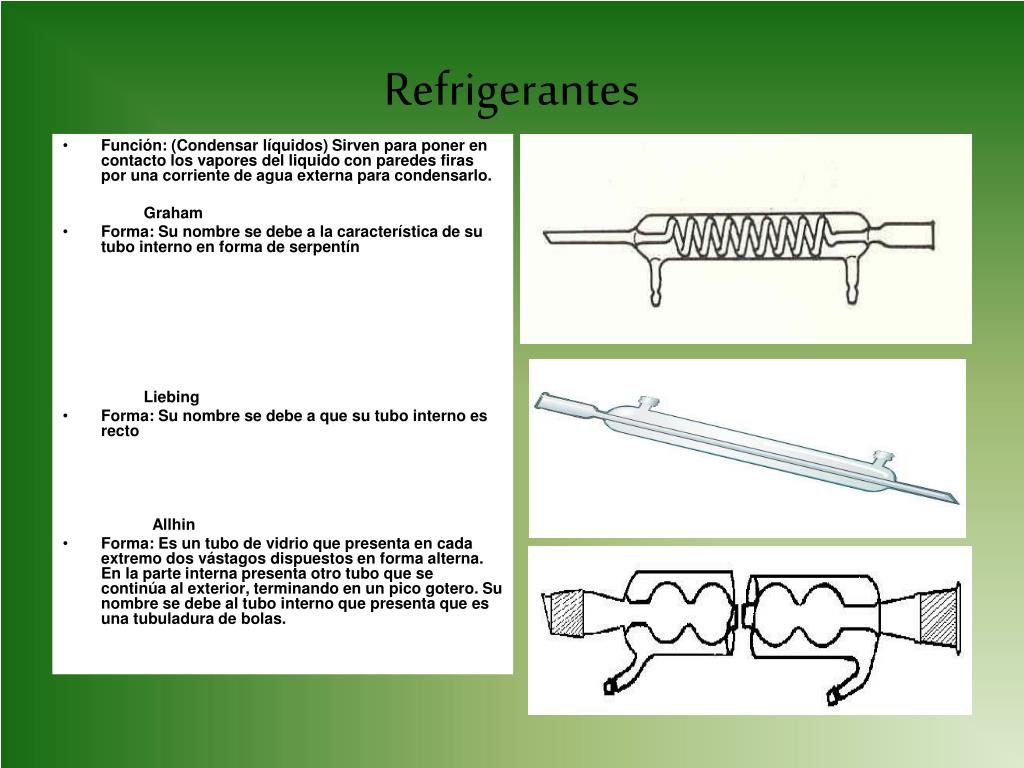

  20. Refrigerantes • Función: (Condensar líquidos) Sirven para poner en contacto los vapores del liquido con paredes firas por una corriente de agua externa para condensarlo. Graham • Forma: Su nombre se debe a la característica de su tubo interno en forma de serpentín Liebing • Forma: Su nombre se debe a que su tubo interno es recto Allhin • Forma: Es un tubo de vidrio que presenta en cada extremo dos vástagos dispuestos en forma alterna. En la parte interna presenta otro tubo que se continúa al exterior, terminando en un pico gotero. Su nombre se debe al tubo interno que presenta que es una tubuladura de bolas.

  21. Vidrio Reloj • Forma: Lamina de vidrio concavo-convexa • Función: Se utilizan para observar cristalizaciones de pequeñas cantidades de disoluciones, sobre todo cuando están disueltas en líquidos orgánicos, como benceno, éter, etc.También tiene aplicación para conservar, durante corto tiempo, cantidades pequeñas de productos o reactivos, además impiden que hallan salpicaduras cuando se calienta una solución en un vaso precipitado, para evaporaren ellos pequeñas cantidades de líquidos y para realizar pesadas

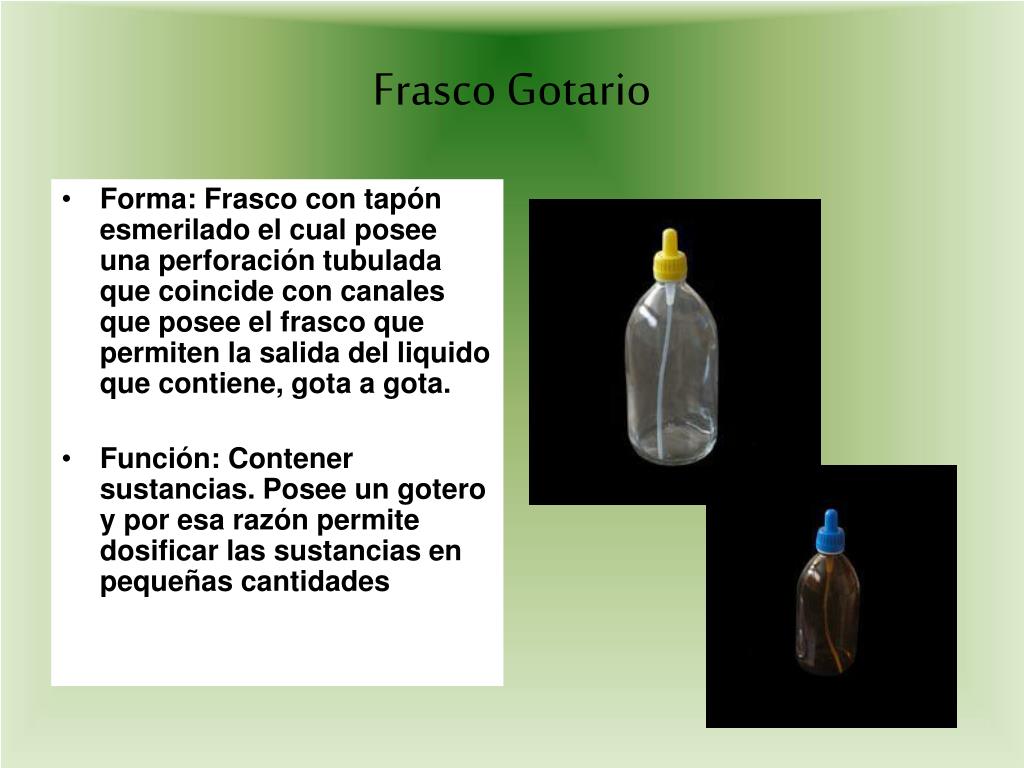

  22. Frasco Gotario • Forma: Frasco con tapón esmerilado el cual posee una perforación tubulada que coincide con canales que posee el frasco que permiten la salida del liquido que contiene, gota a gota. • Función: Contener sustancias. Posee un gotero y por esa razón permite dosificar las sustancias en pequeñas cantidades

  23. Materiales de metal

  24. Triángulo • Forma: Están hechos de hierro y níquel revestidos con tubos de tierra refractaria. • Función: Son soportes para capsulas y crisoles, se utilizan sobre las argollas metálicas o en trípodes.

  25. Rejilla de asbesto • Forma: Es de metal con un disco de asbesto central. • Función: Se utiliza entre la llama del mechero y el recipiente que contiene la sustancia a calentar, para que así la acción del calor no sea muy directa.

  26. Mechero • Forma: uno de los mas simples es el Bunsen que consta de un tubo de hierro inserto en una base en una base metálica. • Función: en su parte inferior existe una entrada regulable del aire y un tubo lateral que conecta con la manguera proveniente de la fuente de gas.

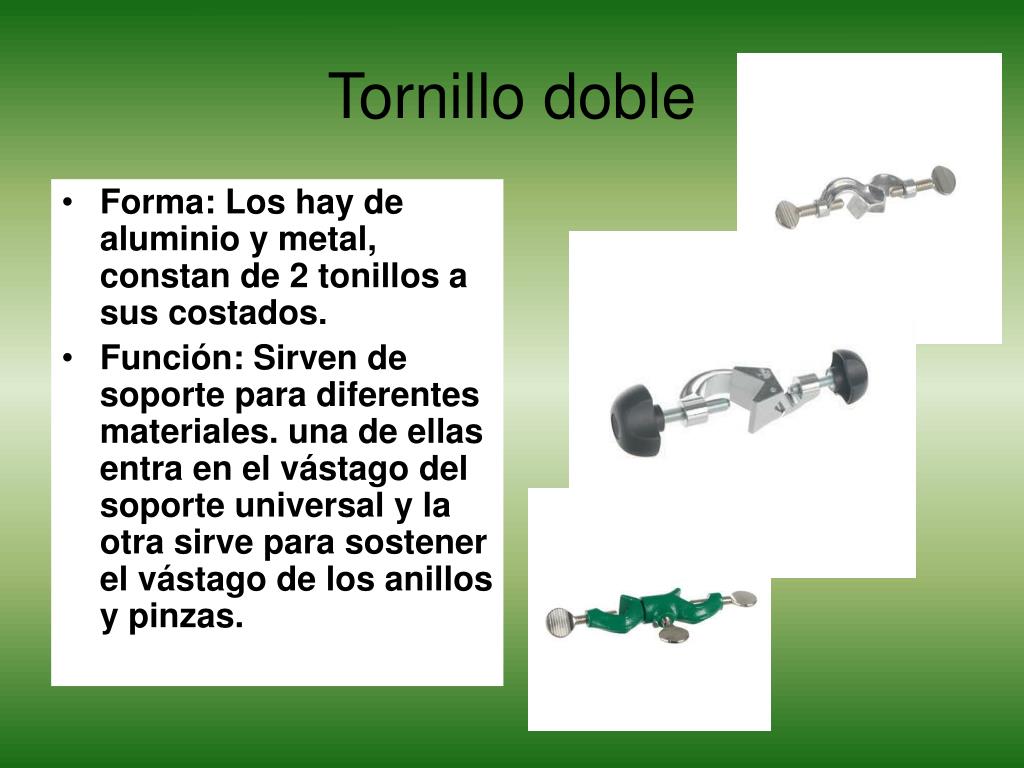

  27. Tornillo doble • Forma: Los hay de aluminio y metal, constan de 2 tonillos a sus costados. • Función: Sirven de soporte para diferentes materiales. una de ellas entra en el vástago del soporte universal y la otra sirve para sostener el vástago de los anillos y pinzas.

  28. Trípode • Forma: Anillo de metal sostenido en tres pies del mismo material. • Función: Sirven para sostener la rejilla de asbesto.

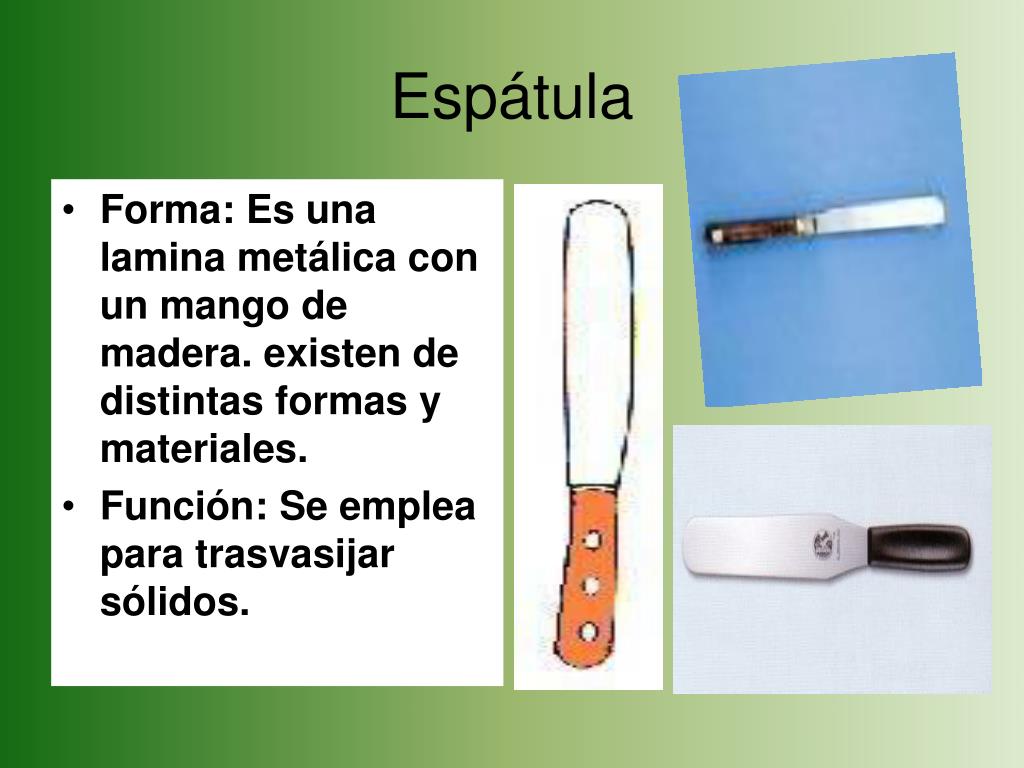

  29. Espátula • Forma: Es una lamina metálica con un mango de madera. existen de distintas formas y materiales. • Función: Se emplea para trasvasijar sólidos.

  30. Soporte universal • Forma: Consta de un pie horizontal y un vástago fijo en él verticalmente. • Función: Es un instrumento utilizado como sostén de diversos sistemas sobre el mesón.

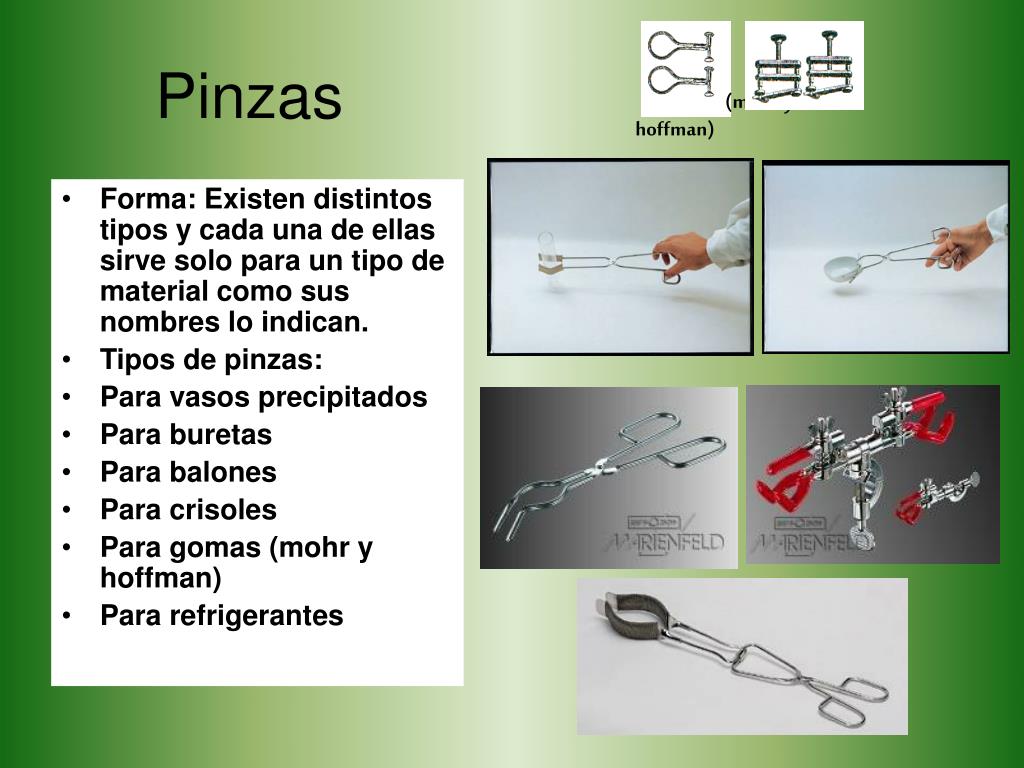

  31. Pinzas (mohr y hoffman) • Forma: Existen distintos tipos y cada una de ellas sirve solo para un tipo de material como sus nombres lo indican. • Tipos de pinzas: • Para vasos precipitados • Para buretas • Para balones • Para crisoles • Para gomas (mohr y hoffman) • Para refrigerantes

  32. Argolla Metálica • Función: Sirve de soportes para diferentes materiales tales como: rejilla, triángulos, etc, cuando se realiza un tratamiento térmico.

  33. GRADILLA Hay de madera y de metal y sirven para poder organizar los tubos de ensayo.

  34. Hisopos Escobillas que permiten lavar matraces aforados y tubos de ensayo, etc.

  35. Materiales de Plástico

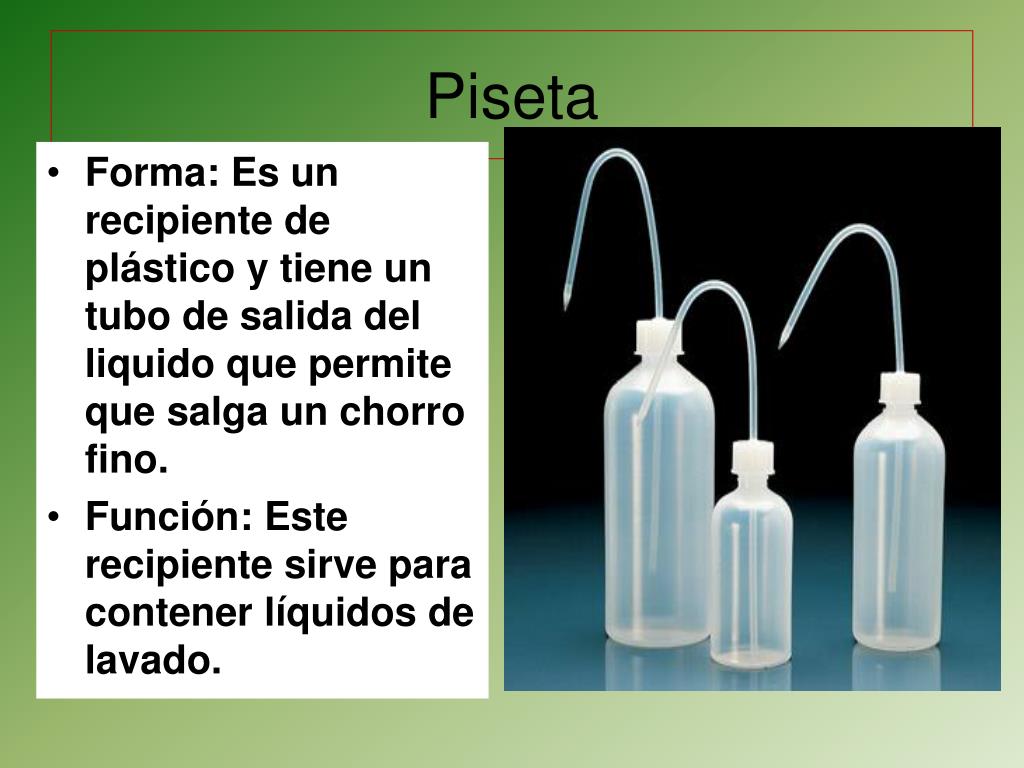

  36. Piseta • Forma: Es un recipiente de plástico y tiene un tubo de salida del liquido que permite que salga un chorro fino. • Función: Este recipiente sirve para contener líquidos de lavado.

  37. MATERIALES DE MADERA

  38. GRADILLA • FORMA:. Generalmente son de madera depende su altura, ya que es a partir de la medida del tubo de ensayo; tiene orificios en los cuales se colocan los tubos para que lo que contenga, no se derrame . • FUNCION: se utilizada para sostener y almacenar tubos de ensayos y material similar.

  39. MATERIAL DE PORCELANA

  40. CAPSULA DE PORCELANA • FORMA: es de fondo redondo o plano con pico barnizadas interiormente • FUNCION: Permite carbonizar elementos químicos. Resiste elevadas temperaturas.

  41. CRISOL • FORMA: recipiente con una tapa con asa, existen crisoles de Cu, Ni, Pt, Fe, etc. • FUNCION: Permite calentar compuestos químicos a altas temperaturas. • Crisol Goodch: crisol de porcelana o vidrio con fondo perforado y con o sin una placa perforada.

  42. EMBUDO BUCHNER • FORMA: Son embudos de porcelana diferentes diámetros, en su parte interna se coloca un disco con orificios, en él se colocan los medios filtrantes. • FUNCION: Se utiliza para realizar filtraciones al vacío.

  43. MORTERO • FORMA: recipiente de poca altura, su interior esta sin barnizar. • FUNCION: se utiliza para triturar materiales de poca dureza y los de ágata para materiales que tienen mayor dureza.

  44. MUCHAS GRACIAS
