Introduction partie II: Neuroanatomie

1. RAD6005 – Introduction à l’IRMf Introduction partie II: Neuroanatomie Jean-Sébastien Provost jean-sebastien.provost@umontreal.ca Centre de Recherche, Institut Universitaire de Gériatrie de Montréal & Université de Montréal

2. Plan de la section • Orientation dans un cerveau ? • Constitution d’un cerveau • Types de classification • Méninges • Lobes/gyri/sulci • Système ventriculaire • Structures sous-corticales

3. Toujours supérieur Toujours postérieur Toujours antérieur Toujours inférieur Terminologie d’orientation Pour un humain dans la position verticale: Supérieur / Dorsal i.e. vers le dos Postérieur / Caudal i.e. vers la queue Antérieur / Rostral i.e. vers le nez Inférieur / Ventral i.e. vers le ventre

4. Toujours supérieur Toujours postérieur Toujours antérieur Toujours inférieur Terminologie d’orientation Pour un humain dans la position verticale: Supérieur / Dorsal i.e. vers le dos Postérieur / Caudal i.e. vers la queue Antérieur / Rostral i.e. vers le nez Rostral/Supérieur Dorsal/Postérieur Inférieur / Ventral i.e. vers le ventre Ventral/ Antérieur Caudal/Inférieur

5. Terminologie d’orientation Supérieur / Dorsal CERVEAU Postérieur / Caudal Antérieur /Rostral Rostral/Supérieur TRONC CÉRÉBRAL Inférieur / Ventral Dorsal/Postérieur Ventral/ Antérieur Caudal/Inférieur

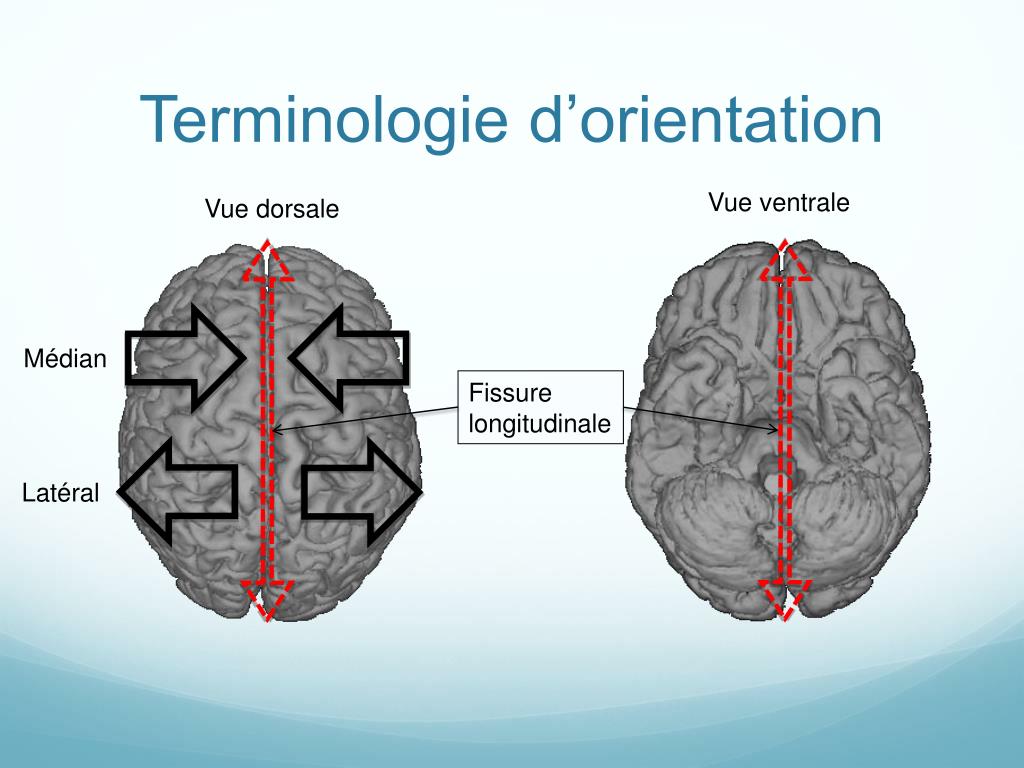

6. Terminologie d’orientation Vue ventrale Vue dorsale Médian Fissure longitudinale Latéral

7. Plan de coupes - Sagittale: mid-sagittale, para-sagittale - Horizontale, (cerveau = axiale) - Coronale, frontale, transversale, (moelle = axiale)

8. Structures corticales • Le cerveau est constitué de deux types de« matières »: • La matière blanche est constituée de fibres (ex.:axones) & cellules gliales • La matière grise est constituée de neurones (corps cellulaire) ex. cortex  couche entourant le cerveau + structures sous-corticales Matière grise Matière blanche

9. 3 types de classification • Neuroanatomique (macroscopique) • Cytoarchitectonique (microscopique) • Fonctionelle

10. 3 types de classification Classification neuroanatomique Classification cytoarchitectonique

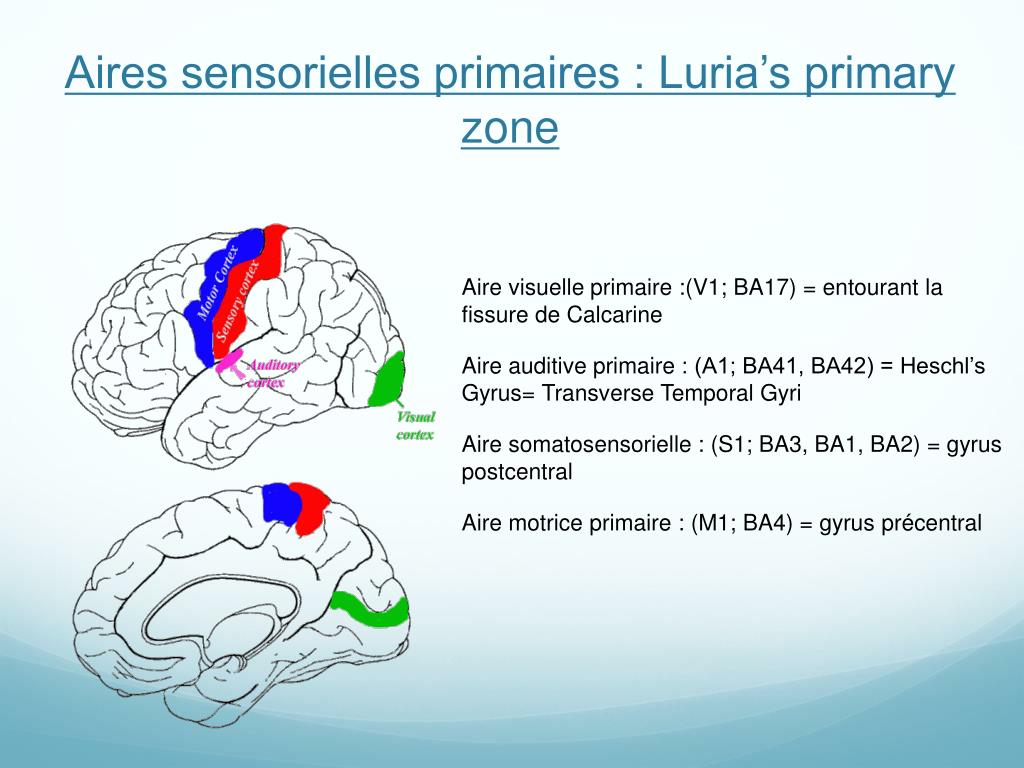

11. Aires sensorielles primaires : Luria’s primary zone Aire visuelle primaire :(V1; BA17) = entourant la fissure de Calcarine Aire auditive primaire : (A1; BA41, BA42) = Heschl’s Gyrus= Transverse Temporal Gyri Aire somatosensorielle : (S1; BA3, BA1, BA2) = gyrus postcentral Aire motrice primaire : (M1; BA4) = gyrus précentral

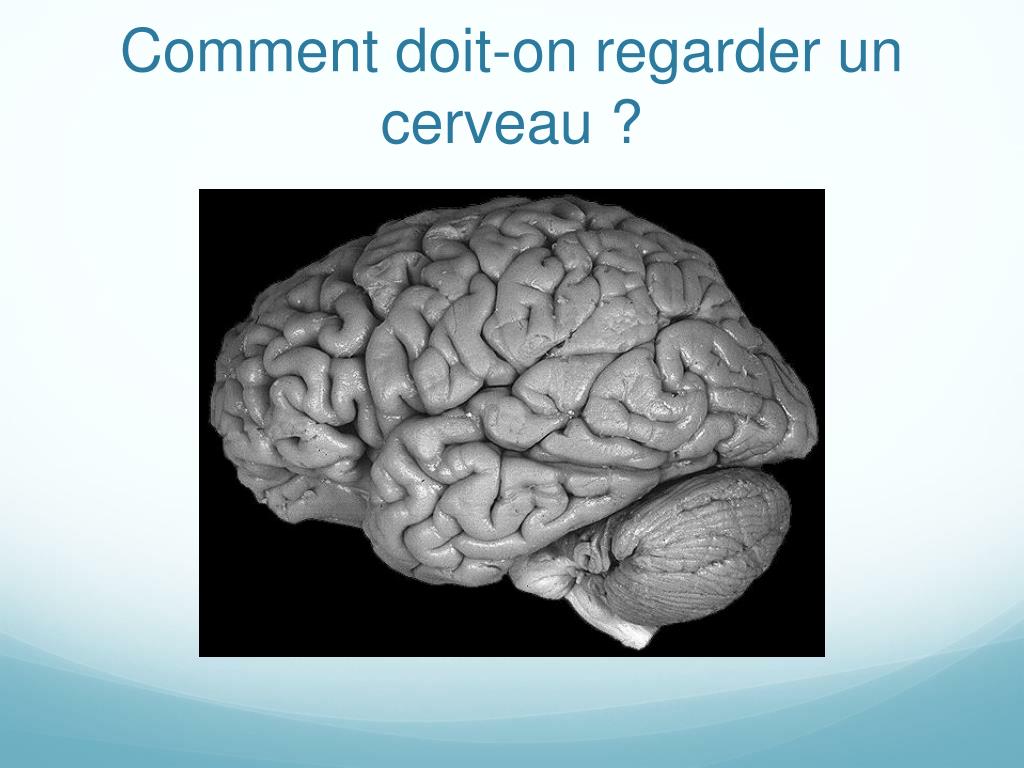

12. Comment doit-on regarder un cerveau ?

13. Comment doit-on regarder un cerveau ?

14. Comment doit-on regarder un cerveau ?

15. Comment doit-on regarder un cerveau ? 2 1 4 3 5

16. Comment doit-on regarder un cerveau ? 1 1 n=1 n=12

17. Méninges • Trois couches: • Dure-mère • Arachnoïde • Pie-mère Os crânien Espace sous arachnoïdien Cortex

18. Méninges – dure-mère

19. Méninges Sinus/ fissure sagittale Crâne Dure-mère Arachnoïde Lobe occipital Lobe frontal

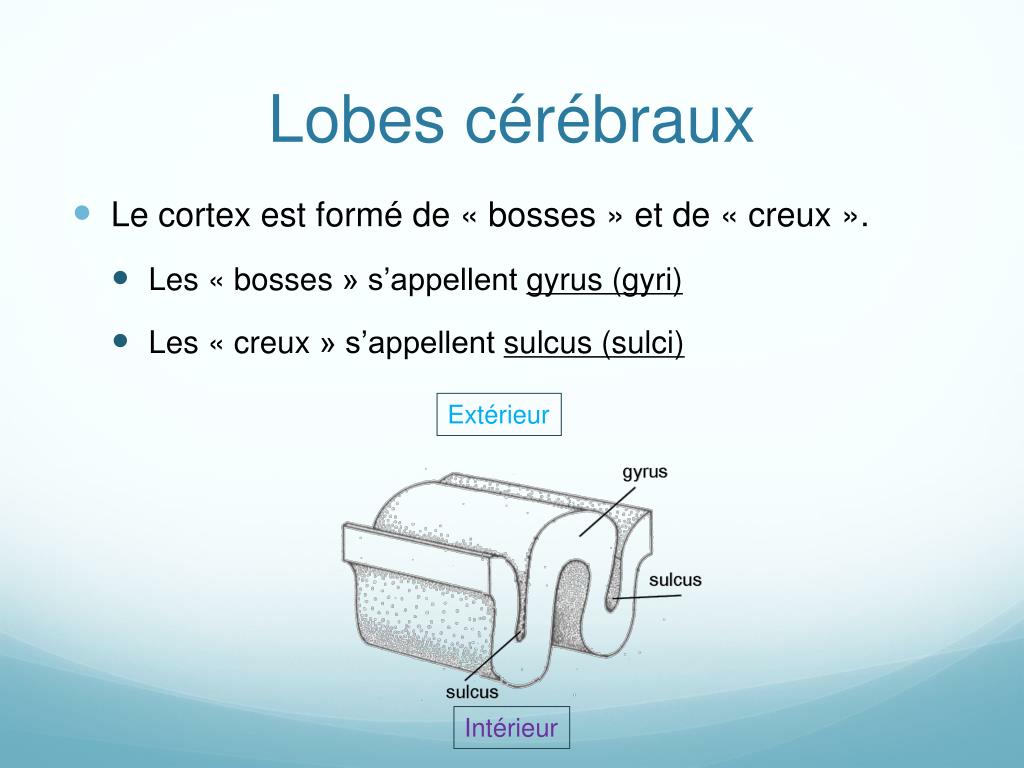

20. Lobes cérébraux Extérieur • Le cortex est formé de « bosses » et de « creux ». • Les « bosses » s’appellent gyrus (gyri) • Les « creux » s’appellent sulcus (sulci) Intérieur

21. Lobes Fissure pariéto-occipitale (voir vue médiane) Lobe temporal Lobe occipital Lobe pariétal Lobe frontal Sulcus central/Fissure de Rolando Fissure occipitale Sulcus latéral/fissure de Sylvius

22. Lobes Sulcus central Lobe parietal Insula Lobe frontal Lobe temporal

23. Lobes Lobe frontal Insula Lobe temporal Lobe parietal

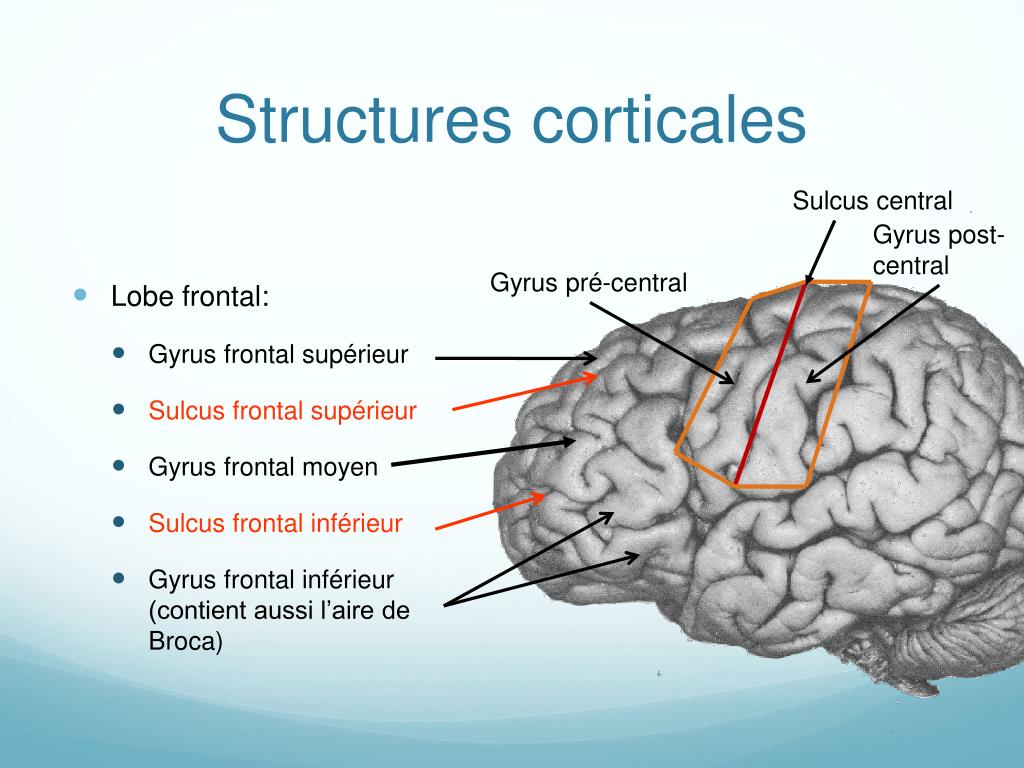

24. Sulcus central Gyrus post-central Gyrus pré-central Structures corticales • Lobe frontal: • Gyrus frontal supérieur • Sulcus frontal supérieur • Gyrus frontal moyen • Sulcus frontal inférieur • Gyrus frontal inférieur (contient aussi l’aire de Broca)

25. Structures corticales • Lobe temporal: • Gyrus temporal supérieur • Sulcus temporal supérieur • Gyrus temporal moyen • Sulcus temporal inférieur • Gyrus temporal inférieur (surtout visible du bas)

26. Structures corticales Sulcus central Gyrus post-central Gyrus pré-central • Lobe parietal: • Lobule pariétal supérieur • Sulcus intra-pariétal • Lobule pariétal inférieur

27. Lobes – vue médiale Lobe parietal Sulcus central Lobe frontal Lobe occipital Fissure pariéto-occipitale (Cervelet) Lobe temporal

28. Lobule Paracentral Sulcus marginal Sulcus paracentral Sulcus central Précuneus Gyrus cingulaire Sulcus cingulaire Hypothalamus Thalamus Structures corticales fissure pariéto-occipitale Cuneus Fissure de Calcarine Gyrus lingual

29. Ventricules

30. Ventricules

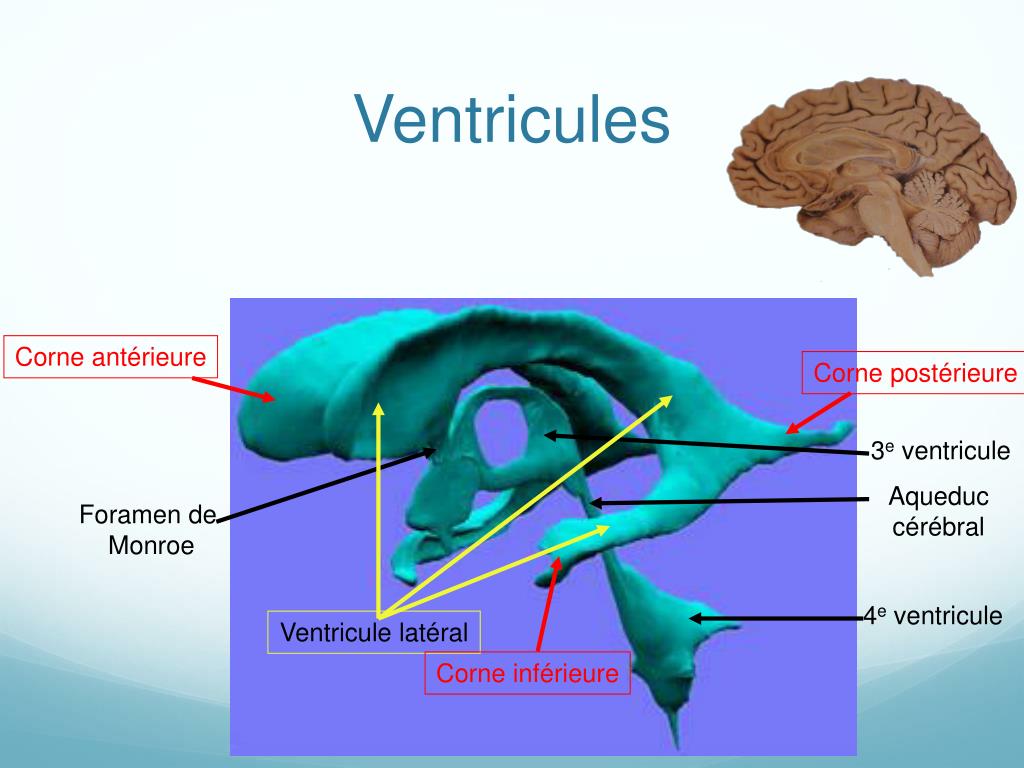

31. Corne antérieure Corne postérieure Foramen de Monroe Ventricule latéral Corne inférieure Ventricules 3e ventricule Aqueduc cérébral 4e ventricule

32. Ventricules Ventricule latéral caché par le sceptum pellucidum Aqueduc cérébral 3e ventricule 4e ventricule

33. Structures sous-corticales • Noyaux sous-corticaux: • Thalamus • Noyau caudé • Putamen • Globus Pallidus • Amygdale • Hippocampe Ganglions de la base

34. Structures sous-corticales Noyau caudé Thalamus Noyau rouge Putamen Globus pallidus Substance noire

35. Structures sous-corticales Noyau caudé Noyau caudé Putamen Putamen Amygdale Amygdale

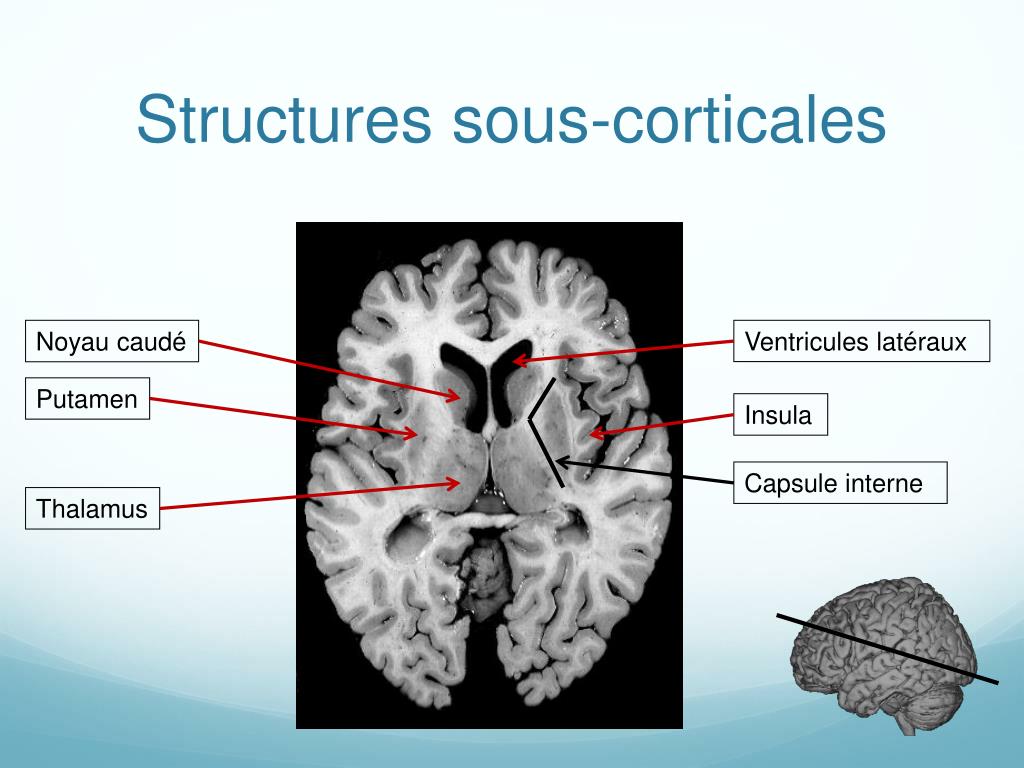

36. Structures sous-corticales Noyau caudé Ventricules latéraux Putamen Insula Capsule interne Thalamus

37. Structures sous-corticales Noyau caudé Ventricules latéraux Putamen Insula Globus Pallidus Capsule interne Thalamus 3e ventricule Cervelet

38. Structures sous-corticales Corps calleux Noyau caudé Ventricules latéraux Début de la capsule interne Putamen Insula Amygdale

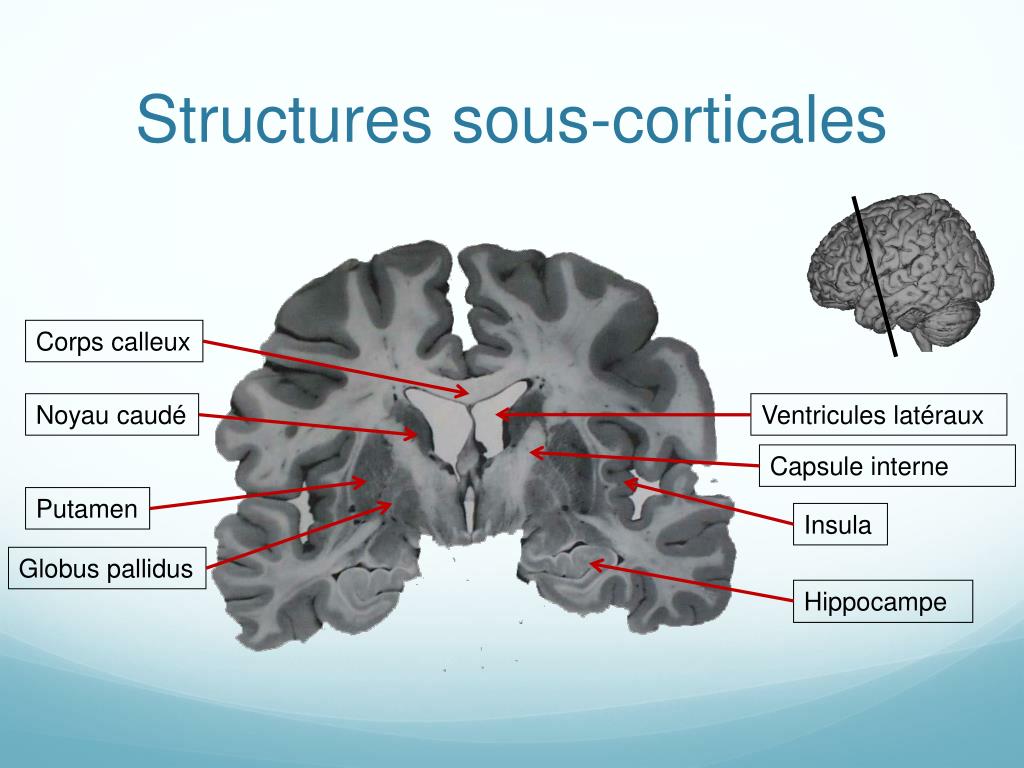

39. Structures sous-corticales Corps calleux Noyau caudé Ventricules latéraux Capsule interne Putamen Insula Globus pallidus Hippocampe

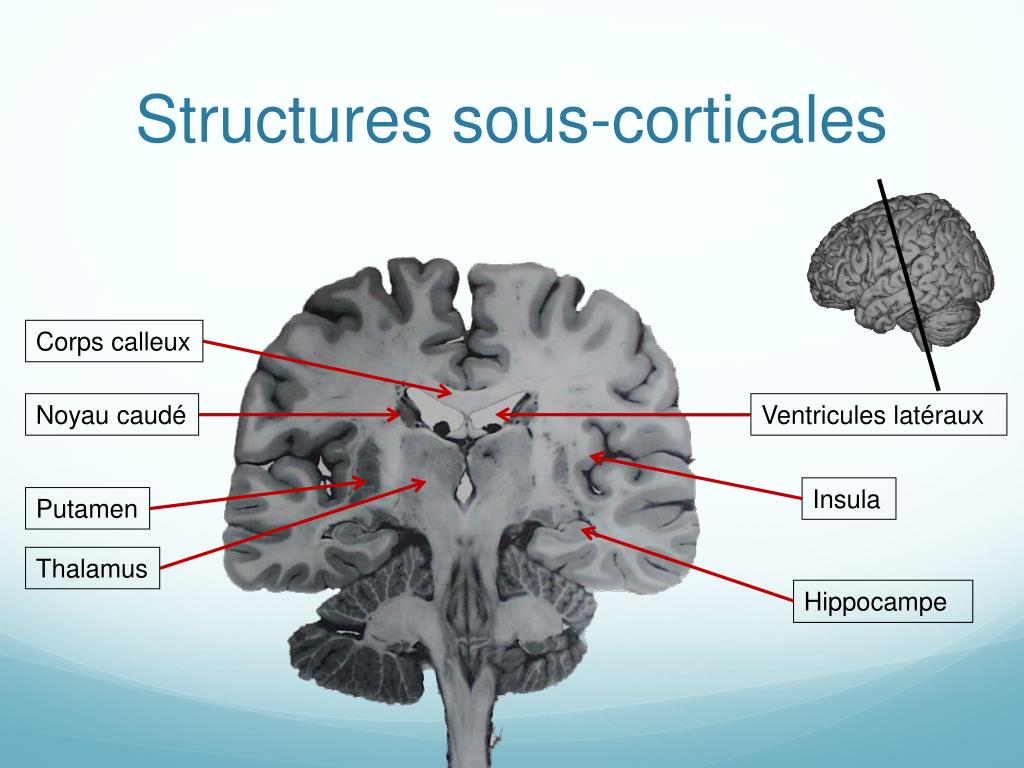

40. Structures sous-corticales Corps calleux Noyau caudé Ventricules latéraux Insula Putamen Thalamus Hippocampe

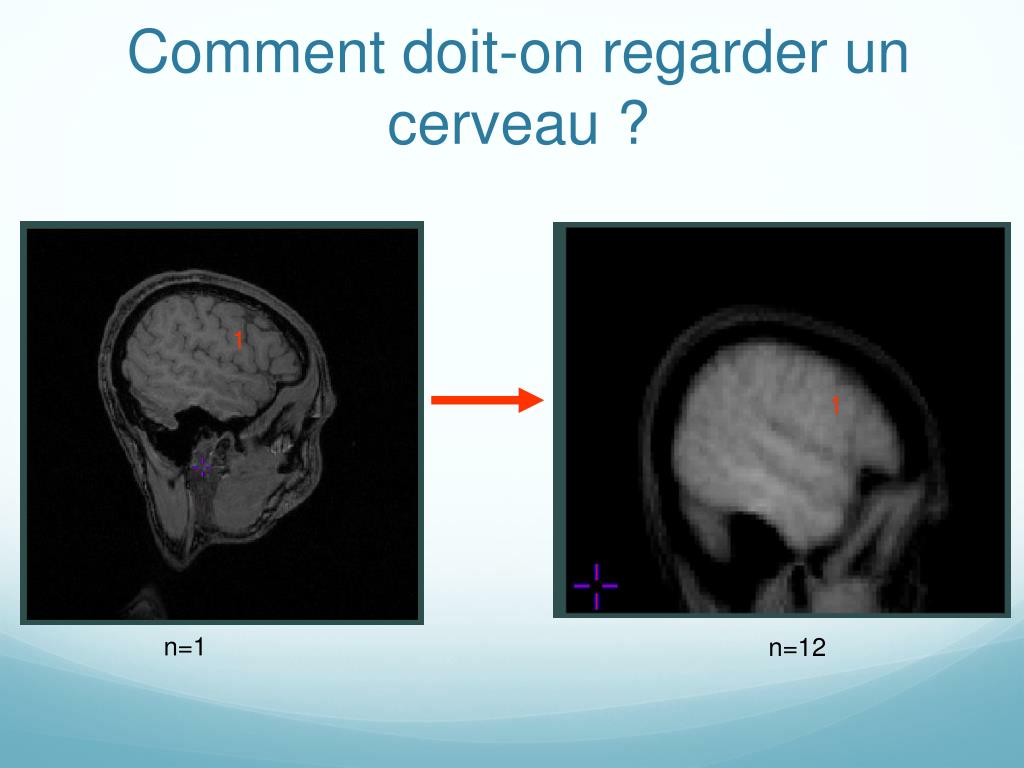

41. Comment doit-on regarder un cerveau ? 1 1 n=1 n=12

42. Questions?jean-sebastien.provost@umontreal.ca Pour étudier les structures plus en détail, vous pouvez aller regarder le Digital Anatomist: http://www9.biostr.washington.edu/da.html
