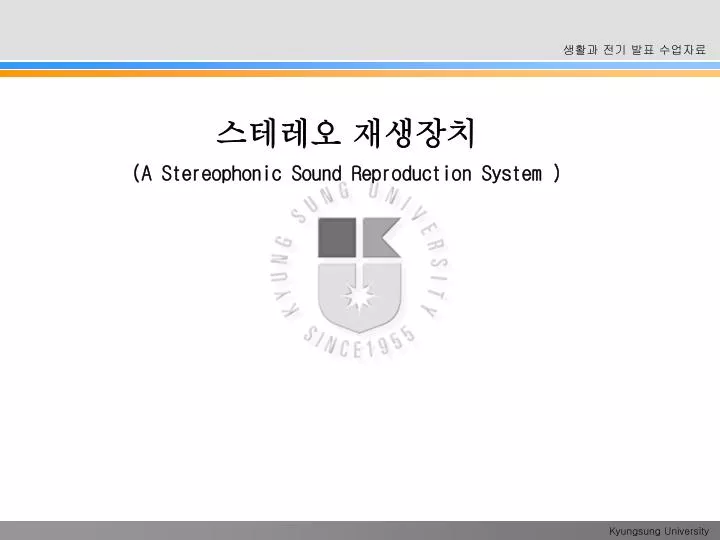

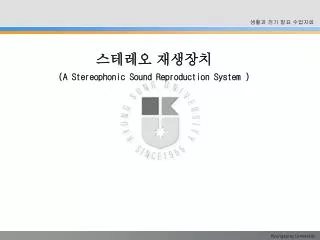

1. 생활과 전기 발표 수업자료 스테레오 재생장치 (A Stereophonic Sound Reproduction System ) Kyungsung University

2. Hi-Fi의 정의 생활과 전기 발표 수업자료 High Fidelity(고충실도)의 약칭으로 원음에 가까운 소리를 재현을 뜻함 ● Hi-Fi의 조건 1) 음의 왜곡과 잡음의 최소화되어야 함 2) 주파수특성이 넓고 평탄하여 고/중/저음의 출력이 우수해야 함 3) 능동적인 강약의 조절능력이 우수해야 함 4) 명확성의 우수해야 함 Kyungsung University

3. Mic2 Mic1 청자 ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ ㆍ 음원2 스테레오 재생의 원리 생활과 전기 발표 수업자료 스테레오의 원리는 녹음 / 전달시 음원의 오른쪽과 왼쪽에 장치를 놓아 이를 각각 증폭 처리하여 청자가 실제 음원에서 듣는 것과 같은 입체감을 가지도록 한 방법 (거리감에 의한 입체감) 직접음(강함) 음원1(강)+음원2(약) 오른쪽증폭기 음원1 간접음(약함) 왼쪽증폭기 음원2(강)+음원1(약) 직접음(강함) Kyungsung University

4. 스테레오 재생장치의 종류 생활과 전기 발표 수업자료 ● 기능별 장치 1) 레코더판독 –레코드ㆍ플레이어 2) 테이프판독 –테이프ㆍ테크 3) FM방송수신 – FM 튜너 4) 증폭 - 앰프 5) 출력 - 스피커 시스템 ※ 근래에는 CDP, DVD, LDP, DAT-플레이어등 다양한 음향장치들이 생산/판매된다. ● 사용용도에 따른 분류 1) 스테레오 세트 - 용도에 따라 패키지화 시킨 제품군으로 종류는 포터블전축, 시스템컴포넌트, 모듈러스테레오 2) 컴포넌트 스테레오 - 각각의 장치들을 기호에 맞게 선택하여 조합 사용 장점 : 부분별 업그레이드가 가능 단점 : 장치별 호환성에대하여 충분한 고려 필요 [ 아남전자의 시스템 컴포넌트 ] Kyungsung University

5. [ 프로젝트 오디오 시스템사의 제품 ] [ 레케 하이파이사의 제품 ] 스테레오 재생장치(1) 생활과 전기 발표 수업자료 ■ 레코드플레이어 오디오 시스템의 프로그램 소스로서 레코드에 담진 신호를 받아 앰플리파이어에 전달하는 장치 일반적으로 턴테이블이라고도 불리기도 함. CDP의 보급으로 인하여 현재는 주로 이용되지 않으나 매니아들 사이에서는 선호 ● 성능평가의 기준 - 카트리지의 재생주파수 및 추종성 - 출력대 잡음비와 모터에 의한 진동 - 회전수의 정확도 - 재생되는 음의 왜곡률 Kyungsung University

6. 카트리지 레코드에서 신호를 읽어냄 명 칭 기 능 베이스 톤암 모터 카트리지를 정확히 소리홈에 위치하게 하는 지지기구 톤암, 턴테이블, 모터를 받쳐주는 기구 턴테이블을 회전하는데 이용 턴테이블 LP판을 회전시키는 테이블 더스트커버 턴테이블을 회전하는데 이용 모터 턴테이블 더스트커버 카트리지/헤드 톤암 베이스 스테레오 재생장치(1) 생활과 전기 발표 수업자료 ■ 레코드플레이어의 구성 Kyungsung University

7. MC형 MM형 캔틸래버 끝에 부착된 코일이 자력선을 끊어서 신호발생 신호가 상당히 섬세하며 음의 표현이 좋다. 출력이 약해 출력을 바로 앰프로 보내지 못한다. (승압기 사용) 영구자석의 움직임이 코일의 자력선을 변화시켜 신호발생 출력이 강해 신호전달이 원만하고 유지보수가 편하다. 섬세한 음의 표현이 부족하다. 원리 장점 단점 스테레오 재생장치(1) 생활과 전기 발표 수업자료 ■ 레코드플레이어의 각부분별 세부설명 ● 카트리지(전문용어 : 픽업 카트리지, Pick-up Cartridge) - 톤암의 앞단에 있는 헤드셑에 부착하여 사용 - 구성은 바늘(니들 또는 스타일러스), 침을 매달고 있는 파이프(캔틸래버), 파이프 중간에 진동을 유효하게 하는 댐퍼, 자석과 코일, 이를 받쳐주는 몸체로 구성 - 종류는 MM형과 MC형이 있다. Kyungsung University

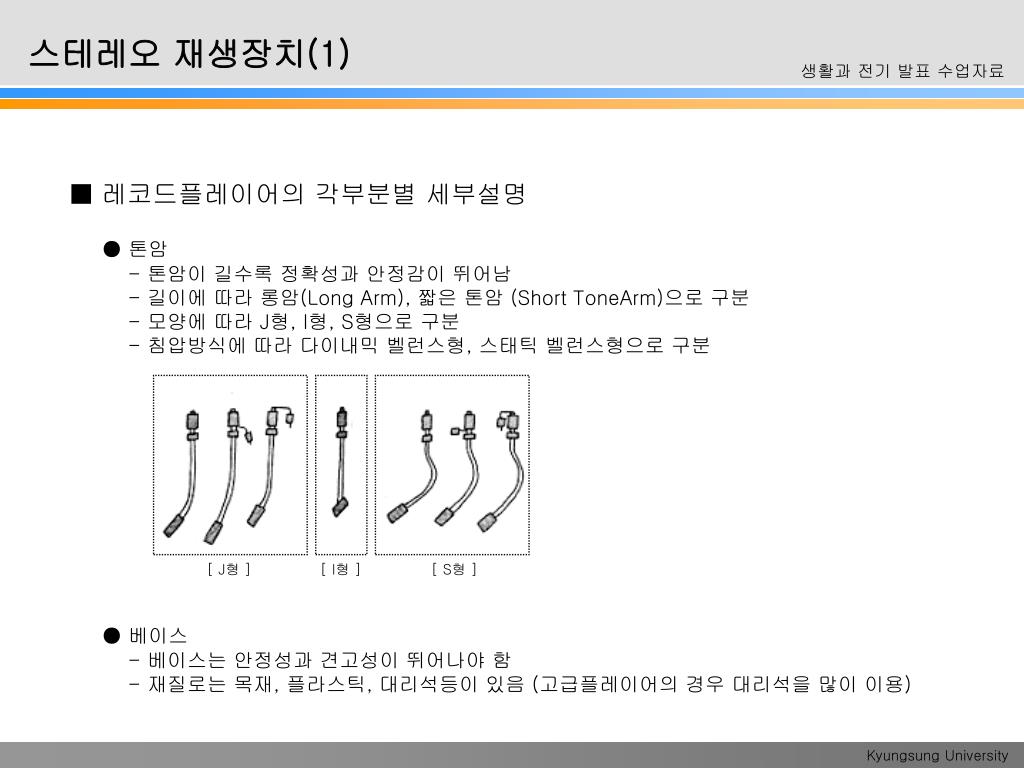

8. [ J형 ] [ I형 ] [ S형 ] 스테레오 재생장치(1) 생활과 전기 발표 수업자료 ■ 레코드플레이어의 각부분별 세부설명 ● 톤암 - 톤암이 길수록 정확성과 안정감이 뛰어남 - 길이에 따라 롱암(Long Arm), 짧은 톤암 (Short ToneArm)으로 구분 - 모양에 따라 J형, I형, S형으로 구분 - 침압방식에 따라 다이내믹 벨런스형, 스태틱 벨런스형으로 구분 ● 베이스 - 베이스는 안정성과 견고성이 뛰어나야 함 - 재질로는 목재, 플라스틱, 대리석등이 있음 (고급플레이어의 경우 대리석을 많이 이용) Kyungsung University

9. 스테레오 재생장치(1) 생활과 전기 발표 수업자료 ■ 레코드플레이어의 종류 [ 아이들러방식 ] [ 다이렉트방식 ] ● 회전방법에 따라 - 아이들러방식(림 드라이브) 고무롤러를 이용하여 회전판을 회전시킴 회전시 진동 발생하여 회전판에 전달 장시간 사용시 오차발생 - 벨트방식 모터와 회전판을 벨트로 연결하여 회전 모터의 진동을 벨트가 흡수하여 회전판에 는 전달되지 않음. 고급형에 주로 이용 - 다이렉트 드라이브(Direct Drive) 모터를 직접 회전판에 연결하여 회전 회전오차가 적고 대량생산으로 저렴 ● 사용방법에 따라 - 완전수동 - 반자동 - 완전자동 턴테이블축 턴테이블축/모터축 아이들러 모터 [ 벨트방식 ] 모터 벨트 턴테이축 Kyungsung University

10. 스테레오 재생장치(1) 생활과 전기 발표 수업자료 ■ 레코드플레이어 사용시 주의사항 - 설치위치의 선정 : 가급적 다른 기기(스피커, 엠플리파이어)와 먼 거리에 위치 - 수평유지 및 안정된 받침대 사용 - 출력코드의 길이 : 짧을 수록 좋고 규정이상의 연장선 사용은 금물 Kyungsung University

11. FM은 전리층을 뚫고 나가고 AM은 전리층에 반사된다. AM 방송국 FM 방송국 AM 난청 [ 아남전자의 AM/FM 스테레오 튜너 ] [ FM / AM의 특성 ] 스테레오 재생장치(2) 생활과 전기 발표 수업자료 ■ 튜너 프로그램 소스중의 하나로 방송국에서 보내오는 신호를 수신하는 기기 방송국마다 고유한 방송주파수를 튜너로 선별해서 청취한다. ● 방송파의 종류 특징 - AM 방송파 (530KHz~1605KHz) : 진폭변조방식으로 잡음에 민감하고 대역폭이 좁아 방송파간의 간섭이 심함 신호의 질은 나쁘나 방송국과 거리가 멀어도 (장애물 존재시 포함) 수신 가능 - FM 방송파 (88MHz ~ 108MHz) : 주파수 변조으로 잡음이나 음의 찌그러짐이 없어 음악 방송용 등으로 주로 사용 방송국과 거리가 멀거나 차폐물이 있을 시에는 수신이 잘 안된다. Kyungsung University

12. 프론트엔드 앰프/리미터 FM 검파 L AMP FM 멀티플렉스복조부 R AM 튜너 ■ 튜너의 종류 - 신디사이저 방식 : Micom을 이용한 주파수 검색 - 다이얼 방식 : 바리콘(가변콘덴서)를 이용해 주파수 조절 스테레오 재생장치(2) 생활과 전기 발표 수업자료 ■ FM 튜너의 스테레오 분리 • - FM의 경우 하나의 전파를 멀티플렉스-스테레오방식을 이용 스테레오 방송이 가능 • 멀티플렉스 복조방법에는 매트릭스방식(L+R, L-R을 가감산)과 스위칭방식(복함신호의 • 피크 검출)이 있음 Kyungsung University

13. 스테레오 재생장치(2) 생활과 전기 발표 수업자료 ■ 튜너의 성능 평가기준 ● 감도 - 어느정도까지의 전파를 수신할수 있는지에 대한 수치, 작을수록 고감도용 - 실용감도가 좋다는 것은 입력되는 신호가 작아도 수신이 가능하다는 것을 의미 - FM방송파 수신이 곤란한 원거리일 경우 고감도 이어야 함 - 고감도의 튜너랃 안테나와 설치방법에 따라 수신 상태에 큰 차이를 보임 ● 선택도 - 많은 방송전파 중 선택하고자 하는 전파를 들려주는 능력 - 수치는 클수록 우수 (주파수폭이 넓지 않으면 스테레오 분리에 어려움이 있음) ● 주파감도, 캡쳐비율, 스테레오분리 등의 여러가지 요소가 있음 Kyungsung University

14. 스테레오 재생장치(2) 생활과 전기 발표 수업자료 ■ 튜너사용시 주의사항 - 적정습도와 온도의 유지 - 되도록 앰프와 떨어진 위치에 설치 Kyungsung University

15. 스테레오 재생장치(3) 생활과 전기 발표 수업자료 ■ 앰플리파이어(Amplifier, 증폭기) - 음원을 재생하는 모든 소스에서 입력되는 신호를 증폭하여 출력을 높이는 역할 ● 앰프의 종류 - 프리앰프(Pre Amp, 컨트롤 앰프) 초기입력신호를 정리하고 취향에 맞도록 조절(이퀄라이저)후 파워앰프에 전달 - 파워앰프(Power, 메인앰프) 프리앰프에서 입력된 신호를 스피커가 구동할 수 있는 출력으로 증폭 - 인티그레이티드앰프(Integrated, 프리메인앰프) 프리앰프와 파워앰프를 합친 형태, 중급이상의 시스템에서 주로 사용 - 리시버앰프(Receiver, 종합앰프) 인티그레이티드앰프에 튜너를 합친 형태 ● 파워 앰프 성능평가의 기준 - 대역폭의 변화에 관계없은 출력의 왜곡률 - 스피커를 구동하기 위한 출력의 크기 - 햄 또는 잡음의 크기 - 임의의 입력에 대한 안정된 동작 Kyungsung University

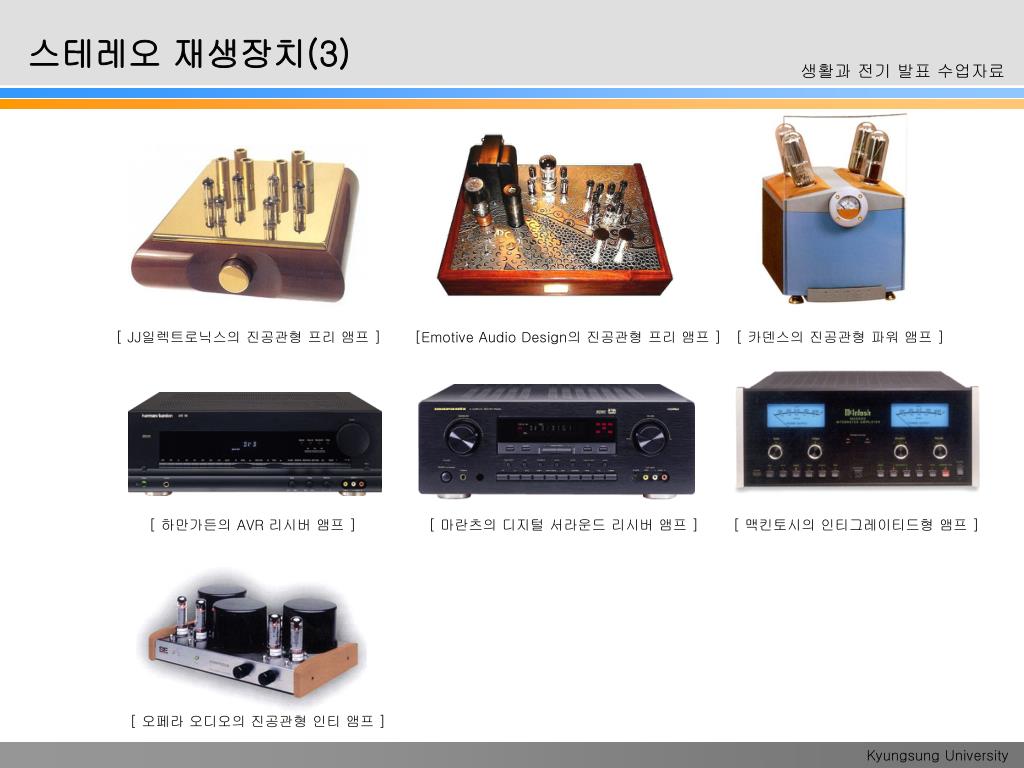

16. [ 하만가든의 AVR 리시버 앰프 ] [ 마란츠의 디지털 서라운드 리시버 앰프 ] [ 맥킨토시의 인티그레이티드형 앰프 ] [ JJ일렉트로닉스의 진공관형 프리 앰프 ] [Emotive Audio Design의 진공관형 프리 앰프 ] [ 카덴스의 진공관형 파워 앰프 ] [ 오페라 오디오의 진공관형 인티 앰프 ] 스테레오 재생장치(3) 생활과 전기 발표 수업자료 Kyungsung University

17. 스테레오 재생장치(3) 생활과 전기 발표 수업자료 ■ 앰프사용시 주의사항 • 적정 온도의 유지(적정온도 : 섭씨 20~22도) • 습기로 인한 고장 예방 • 스피커와 연결시 정확한 연결(엠프의 +/-와 스피커의 +/-를 맞추는 것) Kyungsung University

18. 스테레오 재생장치(4) 생활과 전기 발표 수업자료 ■ 스피커 시스템 증폭기를 통해 증폭된 전기신호를 ‘소리’로 변화나는 장치, 스피커시스템의 성능에 따라 전체 시스템의 성능이 좌우 라우드스피커(Loud Spaker)를 인클라이저라는 통에 부착시킨 형태를 스피커 시스템이라 함 ● 스피커시스템의 성능평가 기준 - 고음과 저음의 대역폭과 생음의 재생률 - 소리의 확산성(지향특성의 우수성) [ KEF의 스피커시스템 ] [ 모니터오디오의 스피커시스템 ] [ 인피니티의 스피커시스템 ] Kyungsung University

19. S 진동판이 움직이면서 소리가 발생 [ 스피커의 동작 ] 콘종이 N 영구자석 코일 S 코일 영구자석 스테레오 재생장치(4) 생활과 전기 발표 수업자료 ■ 스피커의 원리 전기적 신호가 들어오면 이에 코일에 전류가 흐르고 힘이 발생한다. (플레밍의 왼손법칙) 이 힘에 의해 콘페이퍼 일명 콘지라고 부르는 종이가 진동하게 되고 공기를 진동시켜 소리 를 발생시킨다. 인클로저 [ 스피커의 일반적인 구조 ] Kyungsung University

20. 스테레오 재생장치(4) 생활과 전기 발표 수업자료 ■ 스피커유니트의 종류 ● 콘형 - 원추형 - 출력음압레벨이 평탄하고 지향특성이 우수, 임피던스 특성도 일정 - 구경을 크게 하면 고주파로 특성이 우수, 구경을 작게하면 저주파 특성이 우수 - 중음에서 무난한 성능을 보임 ● 평면형 - 평판형 - 진동판에 직접 보이스코일을 위치 - 일반적으로 위상특성 조절에 좋은 성능을 보임 ● 콘덴서형(정전형) - 플러스 마이너스 전극 사이에 필름을 넣고 진동판을 연결한 방식 ● 리본형 - 필름상에 진동판을 연결 자계중에서 진동을 시킴 - 고음용으로 주로 이용 Kyungsung University

21. 스테레오 재생장치(4) 생활과 전기 발표 수업자료 ■ 스피커유니트의 종류 ● 돔형 - 구조는 콘형과 유사, 진동판이 돔형 구조로 되어있음 - 소리의 확산성이 좋아 주고 중고음용으로 사용 - 콘이 금속인 하드돔과 섬유인 소프트돔 형태가 있음 ● 혼형 - 진동판에 혼(나팔)을 부착한 형태 - 작은 압력에도 큰소리가 출력되어 주로 고음용에 사용 ■ 스피커유니트의 음역에 따른 종류 • 고음 (Tweeter) : 다른 스피커유니트에 비해 구경이 작고 인클로저 상단에 설치 • - 저음 (Woofer) : 구경이 크며 인클루저의 하단에 주로 설치. • - 중음 Kyungsung University

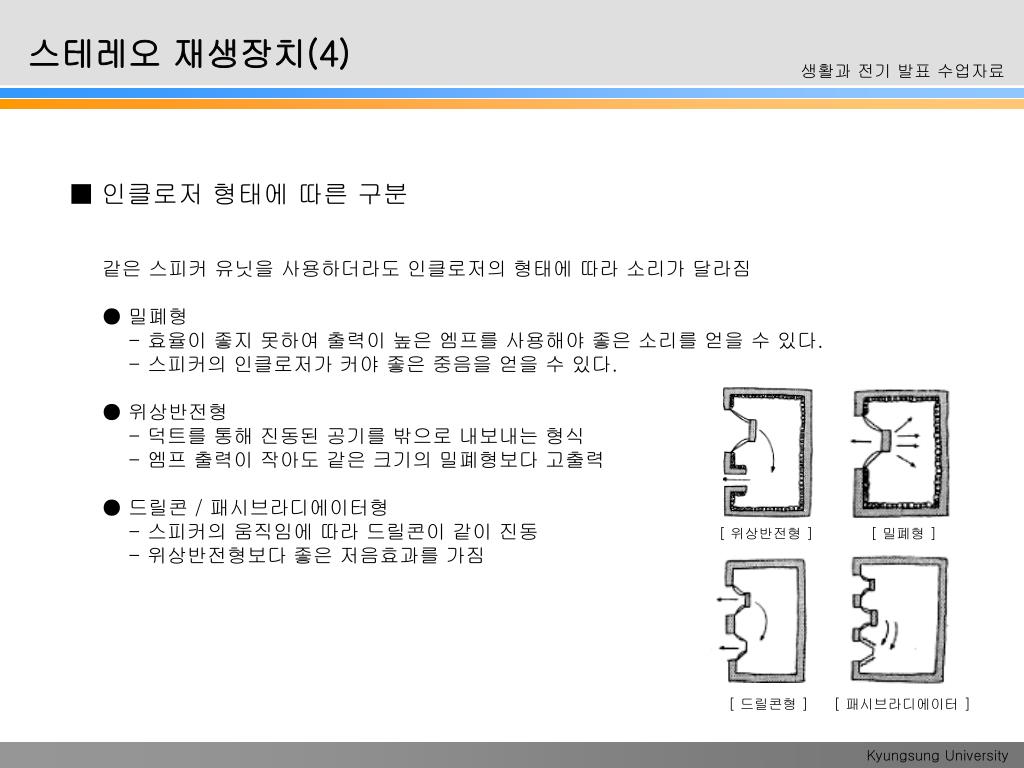

22. [ 밀폐형 ] [ 위상반전형 ] [ 드릴콘형 ] [ 패시브라디에이터 ] 스테레오 재생장치(4) 생활과 전기 발표 수업자료 ■ 인클로저 형태에 따른 구분 같은 스피커 유닛을 사용하더라도 인클로저의 형태에 따라 소리가 달라짐 ● 밀폐형 - 효율이 좋지 못하여 출력이 높은 엠프를 사용해야 좋은 소리를 얻을 수 있다. - 스피커의 인클로저가 커야 좋은 중음을 얻을 수 있다. ● 위상반전형 - 덕트를 통해 진동된 공기를 밖으로 내보내는 형식 - 엠프 출력이 작아도 같은 크기의 밀폐형보다 고출력 ● 드릴콘 / 패시브라디에이터형 - 스피커의 움직임에 따라 드릴콘이 같이 진동 - 위상반전형보다 좋은 저음효과를 가짐 Kyungsung University
