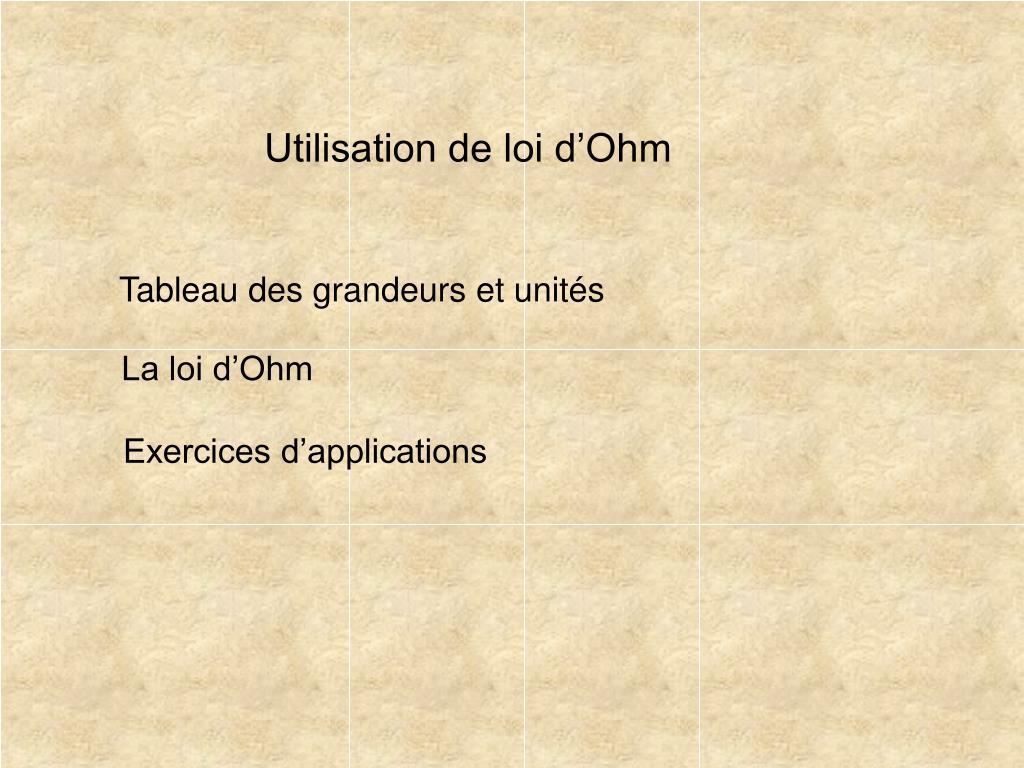

  1. Utilisation de loi d’Ohm Tableau des grandeurs et unités La loi d’Ohm Exercices d’applications

  2. Tableau des grandeurs et unités I ampère A volt V U ohm Ω R A savoir par cœur !!!

  3. Résistance en ohm (Ω) Intensité en ampère (A) Tension en volt (V) La loi d’Ohm U = R  I

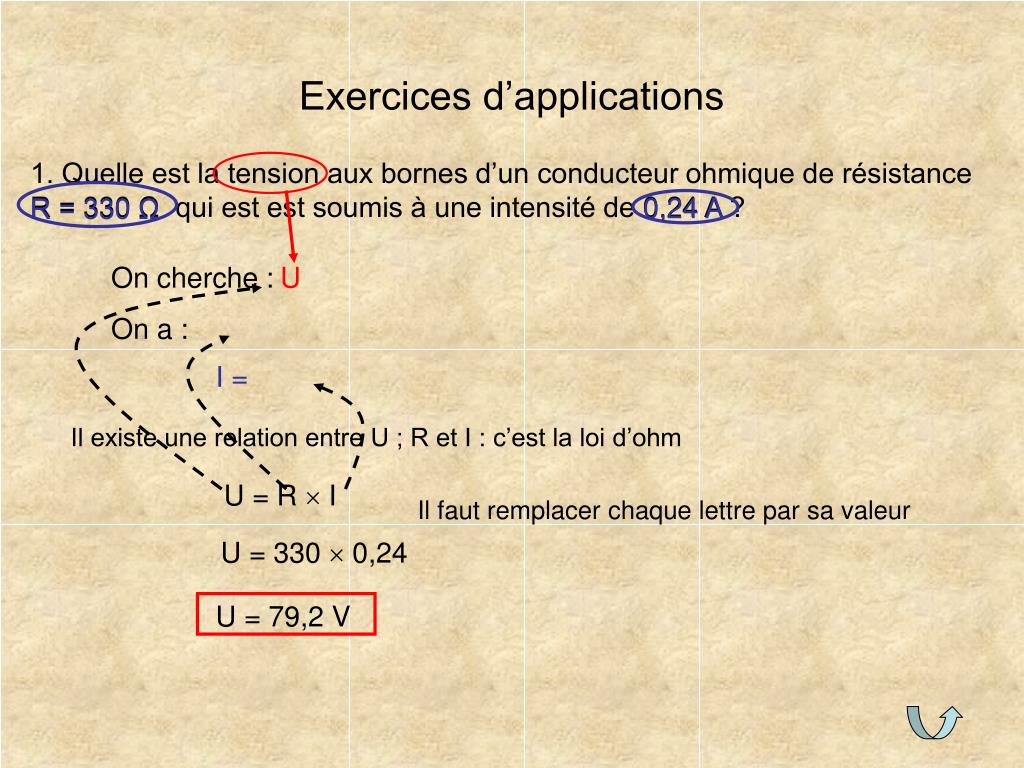

  4. U = 79,2 V Exercices d’applications 1. Quelle est la tension aux bornes d’un conducteur ohmique de résistance R = 330 Ω qui est est soumis à une intensité de 0,24 A ? 0,24 A R = 330 Ω On cherche : On a : U I = Il existe une relation entre U ; R et I : c’est la loi d’ohm U = R  I Il faut remplacer chaque lettre par sa valeur U = 330  0,24

  5. cm dm mm 0 A 0 dA 5 mA 7 cA , U = 1,2 V Exercices d’applications 2. Quelle est la tension aux bornes d’un conducteur ohmique de résistance R = 16 Ω qui est est soumis à une intensité de 75 mA ? 75 mA R = 16 Ω On cherche : On a : U Pour pouvoir utiliser la loi d’ohm, il faut que l’intensité soit en ampère. I = Il faut donc convertir 75 mA en A. I = 0,075 A U = R  I U = 16  0,075

  6. hm km dam 1 kΩ 2 hΩ 0 Ω 0 daΩ I = 0,02 A I 1200 Exercices d’applications 3. Quelle est l’intensité qui traverse un conducteur ohmique de résistance R = 1,2 kΩ et dont la tension à ses bornes est 24 V? 24 V R = 1,2 kΩ On cherche : On a : I Pour pouvoir utiliser la loi d’ohm, il faut que la tension soit en volt et la résistance en ohm R = 1 200 Ω U = Il faut donc convertir 1,2 kΩ en Ω. U = R  I , 24 = 1200  I 24

  7. hm dm m km dam cm m mm kΩ 0 V 0 2 0 hΩ dV 2 Ω mV 0 cV 1 2 daΩ , , I = 0,00005 A I 220 Exercices d’applications 4. Quelle est l’intensité qui traverse un conducteur ohmique de résistance R = 0,22 kΩ et dont la tension à ses bornes est 12 mV? Pour pouvoir utiliser la loi d’ohm, il faut que la tension soit en volt et la résistance en ohm On cherche : On a : I R = 220 Ω U = 0,012 V R= 0,22 kΩ U = 12 mV Il faut donc convertir 0,22 kΩ en Ω et 12 mV en V U = R  I 0,012 = 220  I 0,0012
