Protocolos TCP/IP

Protocolos TCP/IP. Introdução a disciplina de Modelos Probabilísticos. Protocolo de Enlace. enlace ponto a ponto. roteador. Quadros encaminham informações no interior de uma LAN ou de um enlace. roteador. Computador IA. Computador IB. Interface de rede D. Interface de rede E.

carr
Download Presentation

Protocolos TCP/IP

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

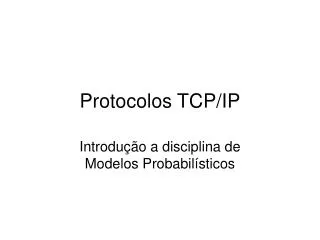

  1. Protocolos TCP/IP Introdução a disciplina de Modelos Probabilísticos

  2. Protocolo de Enlace enlace ponto a ponto roteador • Quadros encaminham informações no interior de uma LAN ou de um enlace roteador Computador IA Computador IB Interface de rede D Interface de rede E Interface de rede A Interface de rede B Interface de rede C E D DADOS CRC B A DADOS CRC C B DADOS CRC Comunicação com uma rede Externa Comunicação no interior da LAN Switch LAN – Local Area Network (sub-rede)

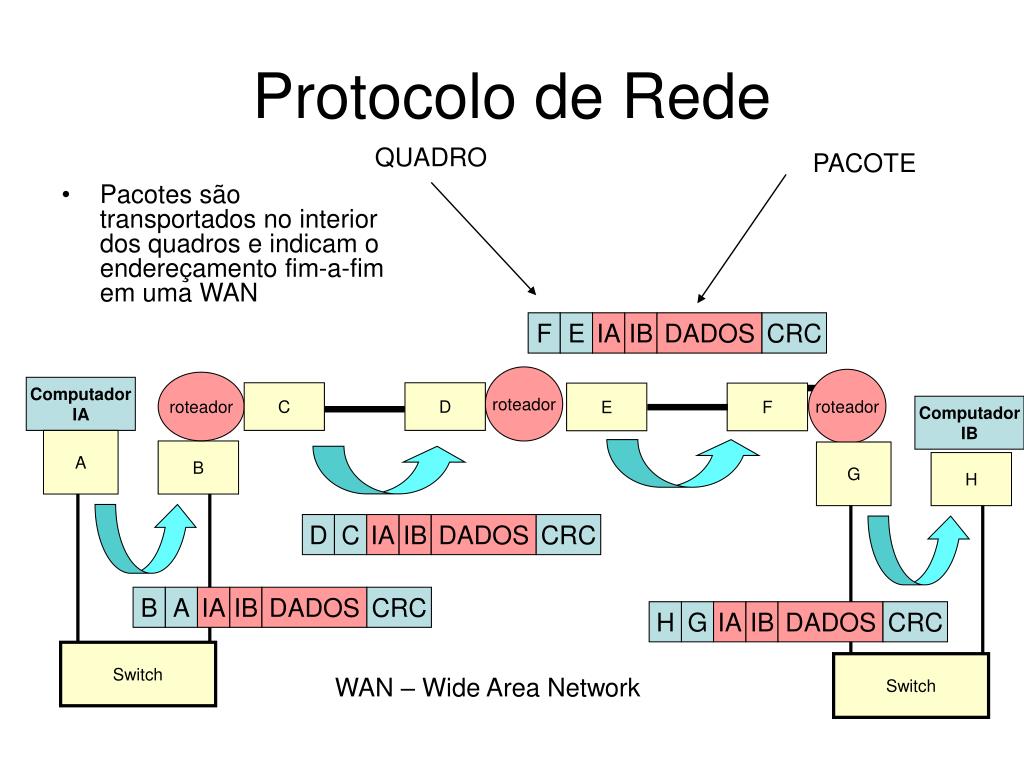

  3. Protocolo de Rede QUADRO PACOTE • Pacotes são transportados no interior dos quadros e indicam o endereçamento fim-a-fim em uma WAN F E IA IB DADOS CRC roteador roteador roteador Computador IA C D E F Computador IB A B G H D C IA IB DADOS CRC B A IA IB DADOS CRC H G IA IB DADOS CRC Switch Switch WAN – Wide Area Network

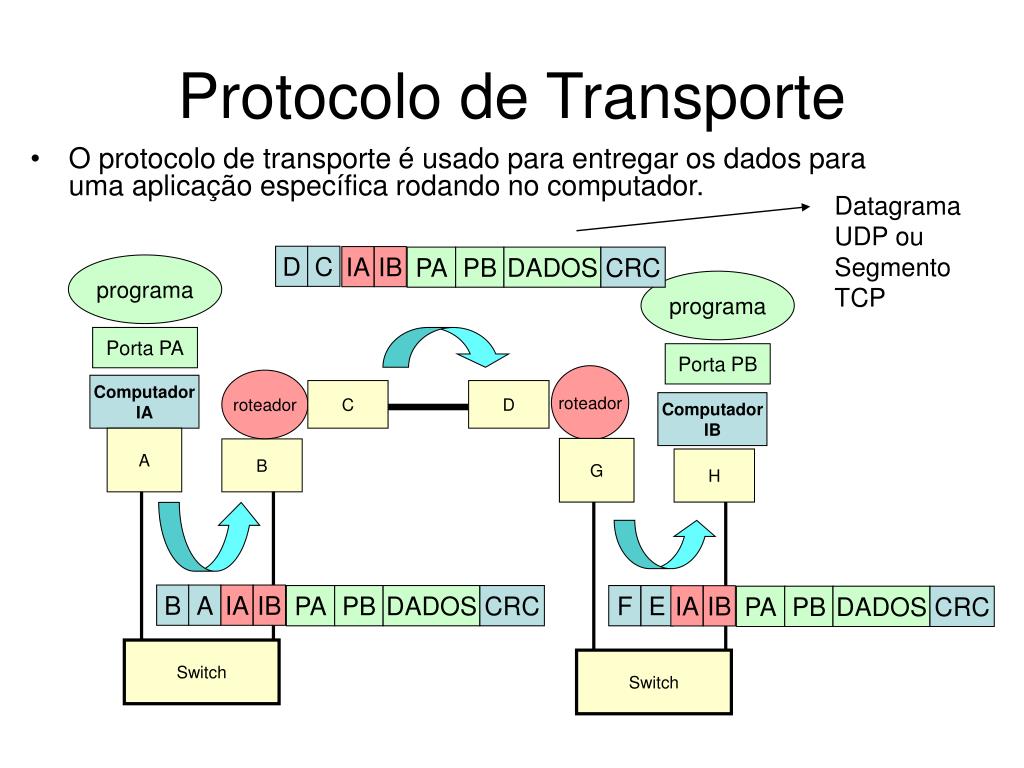

  4. Protocolo de Transporte • O protocolo de transporte é usado para entregar os dados para uma aplicação específica rodando no computador. Datagrama UDP ou Segmento TCP D C IA IB PA PB DADOS CRC programa programa Porta PA Porta PB roteador roteador Computador IA C D Computador IB A G B H B A IA IB PA PB DADOS CRC F E IA IB PA PB DADOS CRC Switch Switch

  5. MTU – Máxima Unidade Transportável • O tamanho máximo de um quadro é definido pelo tipo de protocolo de enlace. • Exemplo: no Ethernet MTU = 1500 bytes Tamanho do quadro 1518 bytes cabeçalho Dados – tamanho variável fecho 14 bytes 4 bytes MTU 1500 bytes
