  1. La Modélisation des Traitements Plan du Chapitre Voici les parties que nous allons aborder: • Schéma de circulation des documents • 2.Le modèle Conceptuel des Traitements (MCT) • Le Modèle Organisationnel deTraitements (MOT) F.TCHENAR

  2. Chapitre 2 : La modélisation des Traitements Schéma de circulation des documents F.TCHENAR

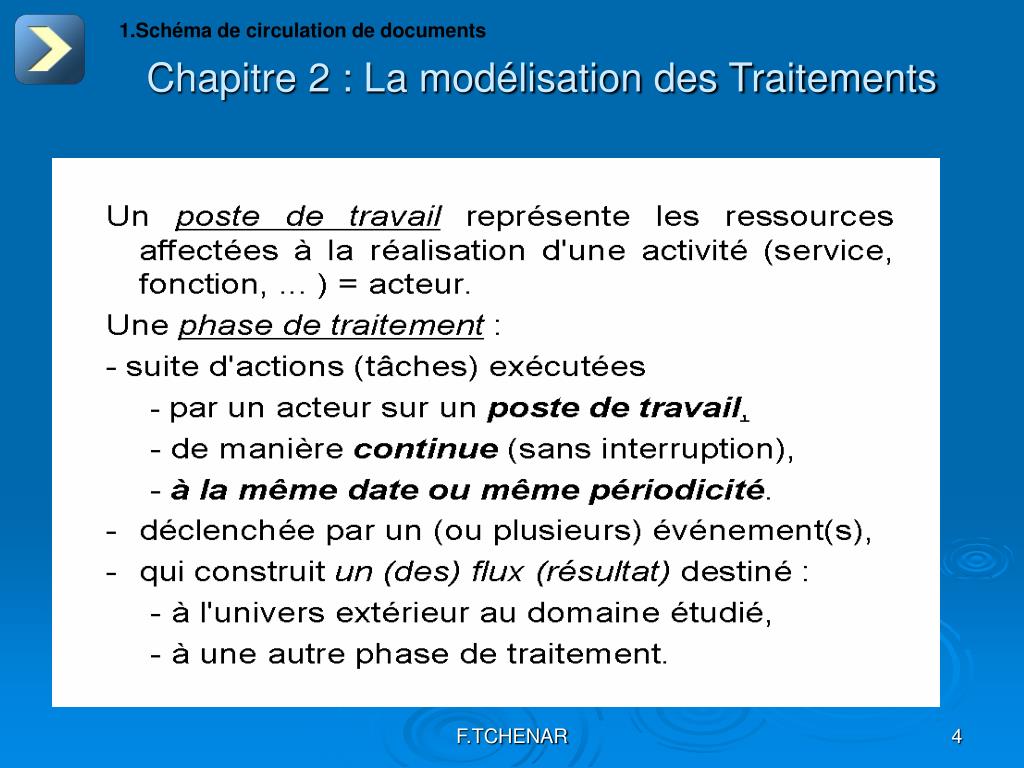

  3. 1.Schéma de circulation de documents Chapitre 2 : La modélisation des Traitements F.TCHENAR

  4. 1.Schéma de circulation de documents Chapitre 2 : La modélisation des Traitements F.TCHENAR

  5. 1.Schéma de circulation de documents Chapitre 2 : La modélisation des Traitements F.TCHENAR

  6. 1.Schéma de circulation de documents Chapitre 2 : La modélisation des Traitements F.TCHENAR

  7. 1.Schéma de circulation de documents Chapitre 2 : La modélisation des Traitements Gestion de Sinistres EXEMPLE DE SCHEMA DE CIRCULATION DE DOCUMENTS F.TCHENAR

  8. 1.Schéma de circulation de documents Chapitre 2 : La modélisation des Traitements Gestion de Sinistres EXEMPLE DE SCHEMA DE CIRCULATION DE DOCUMENTS F.TCHENAR

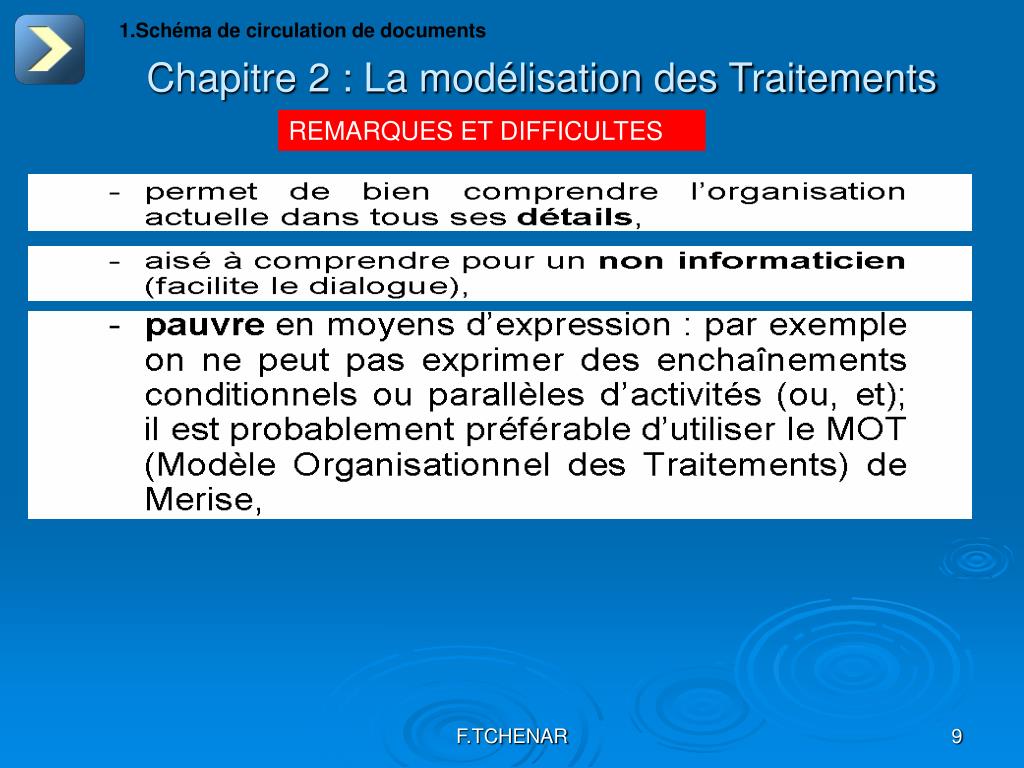

  9. 1.Schéma de circulation de documents Chapitre 2 : La modélisation des Traitements REMARQUES ET DIFFICULTES F.TCHENAR

  10. Chapitre 2 : La modélisation des Traitements 2.Le modèle Conceptuel des Traitements F.TCHENAR

  11. Chapitre 2 : La modélisation des Traitements 2.Le modèle Conceptuel des Traitements F.TCHENAR

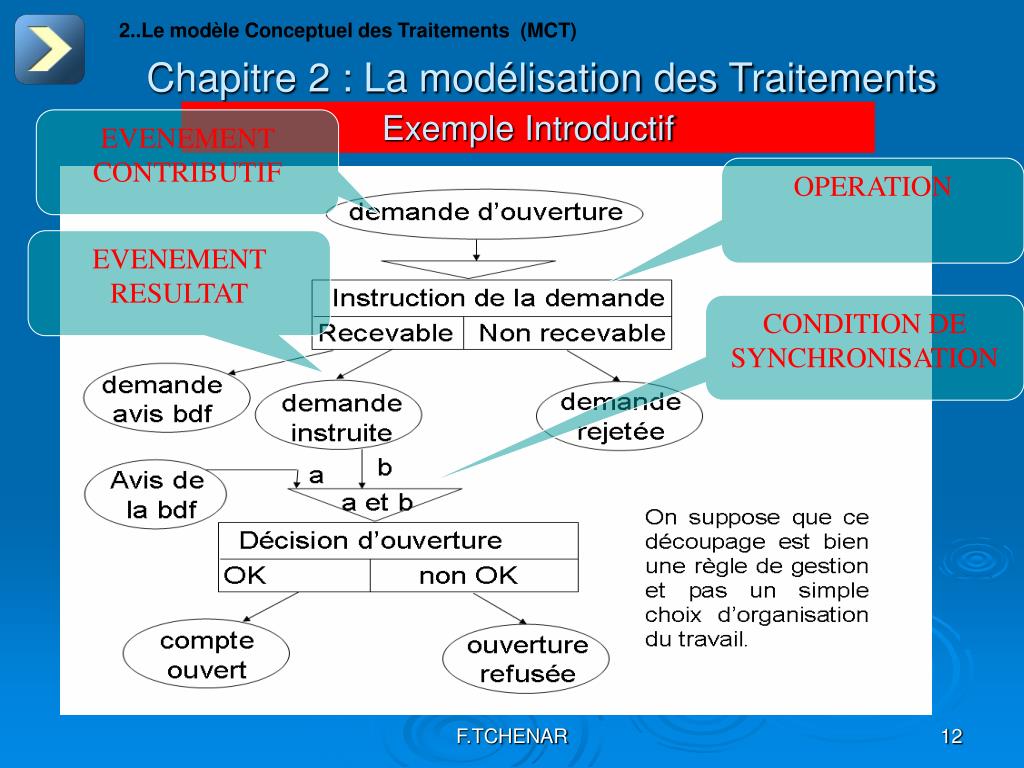

  12. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Exemple Introductif EVENEMENT CONTRIBUTIF OPERATION EVENEMENT RESULTAT CONDITION DE SYNCHRONISATION F.TCHENAR

  13. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Le Fonctionnement du SI F.TCHENAR

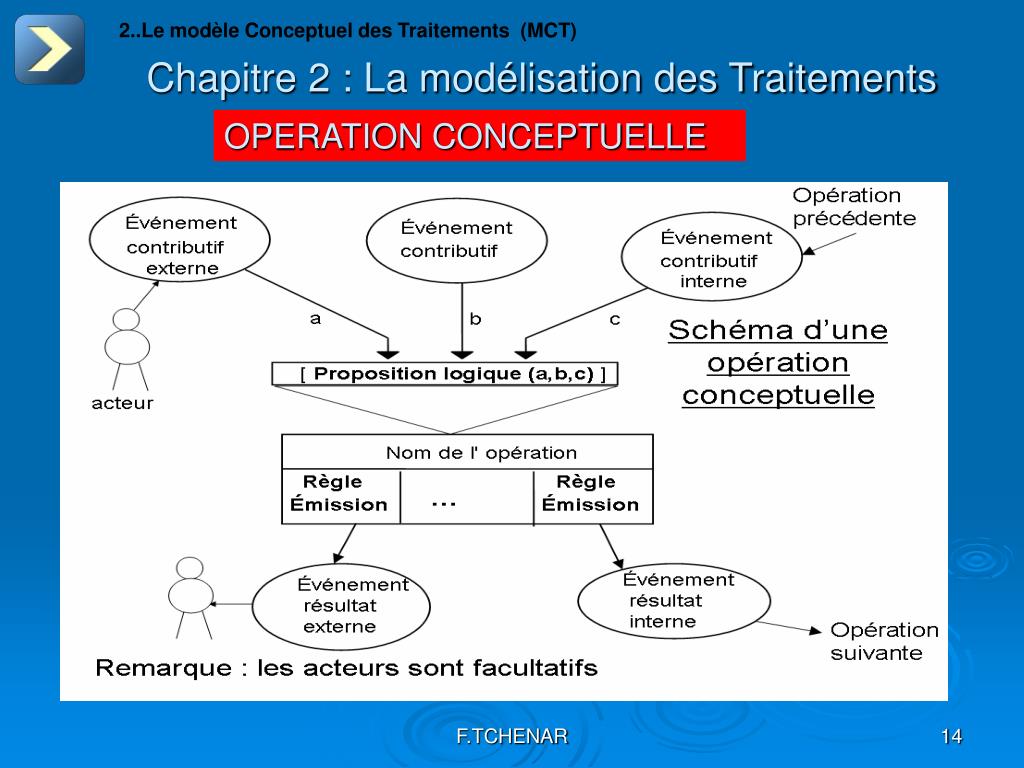

  14. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements OPERATION CONCEPTUELLE F.TCHENAR

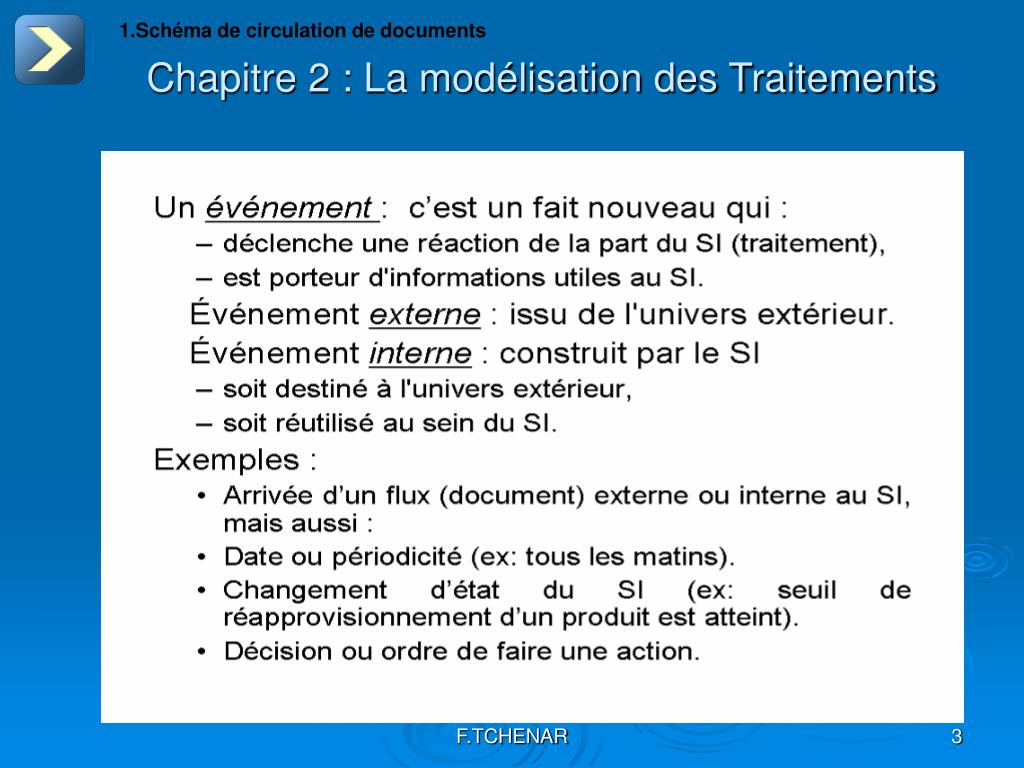

  15. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Notion d’Événement F.TCHENAR

  16. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Notion d’Événement F.TCHENAR

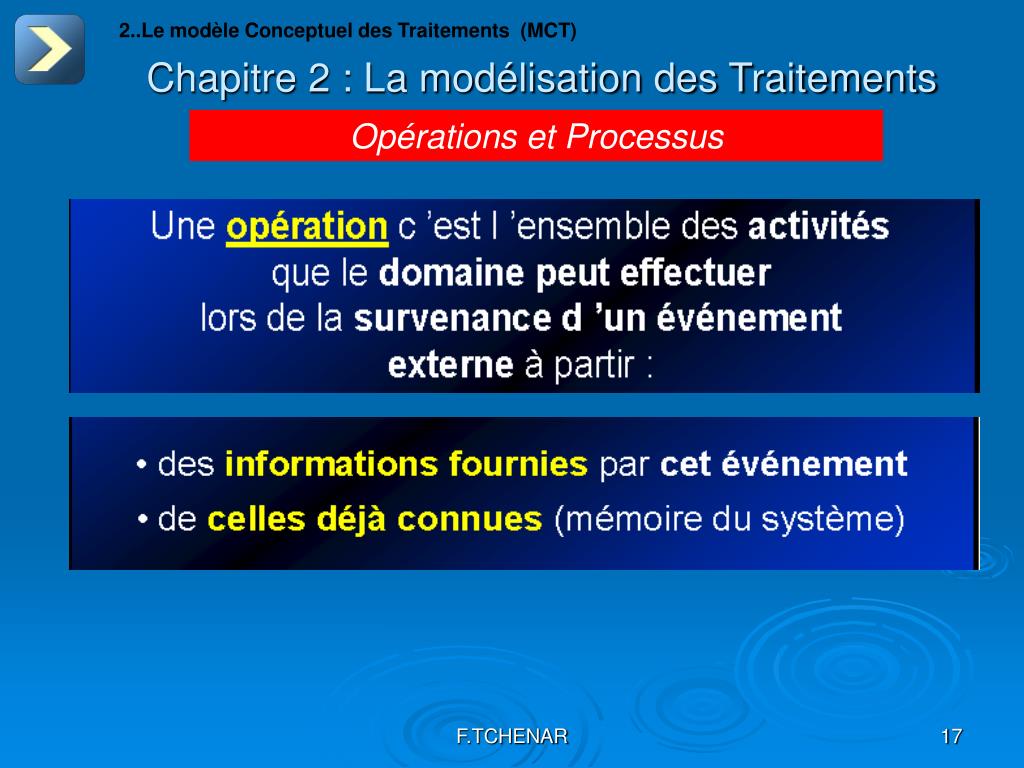

  17. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Opérations et Processus F.TCHENAR

  18. Chapitre 2 : La modélisation des Traitements Opérations et Processus F.TCHENAR

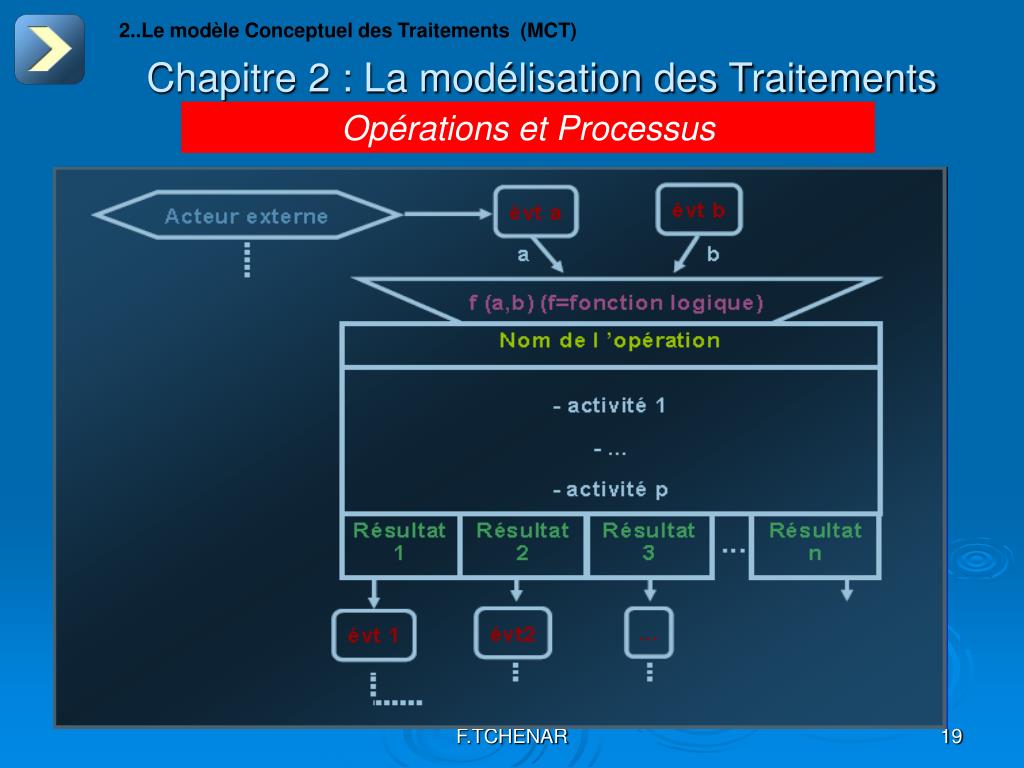

  19. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Opérations et Processus F.TCHENAR

  20. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Opérations et Processus Exemples de processus : Gestion de commandes, Gestion de salaires,etc. F.TCHENAR

  21. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Opérations et Processus • La fonction de synchronisation • précise les conditions de déclenchement du processus en rapport avec la présence ou l’absence d’événements peut être associée à une condition locale portant sur les données des messagesassociés aux événements F.TCHENAR

  22. F: facture • R: règlement • E1: arrivée d’une facture • E2: début de la période de contrôle • E3: arrivée d’un règlement F R E1 E2 E3 b a c S1 Contrôle 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Opérations et Processus Exemple : S1: a et b et c F.TCHENAR

  23. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Opérations et Processus Exemple: Opération A=0 A>0 Pas de sortie prévue si A est négatif => Impasse ! F.TCHENAR

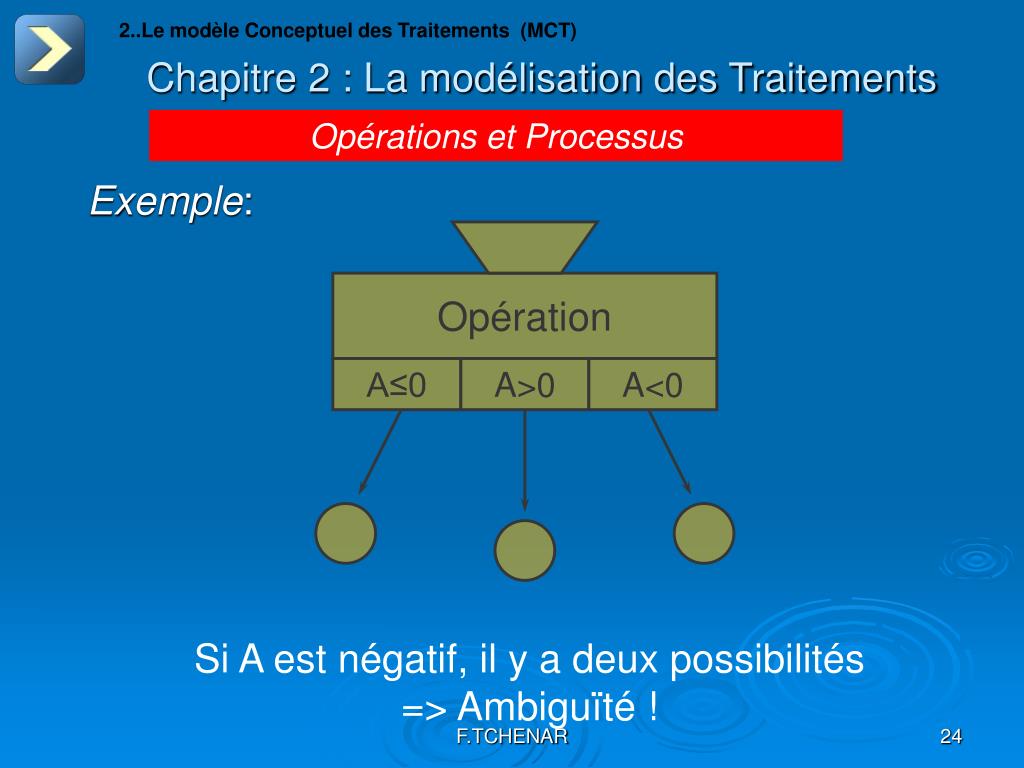

  24. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Opérations et Processus Exemple: Opération A≤0 A>0 A<0 Si A est négatif, il y a deux possibilités => Ambiguïté ! F.TCHENAR

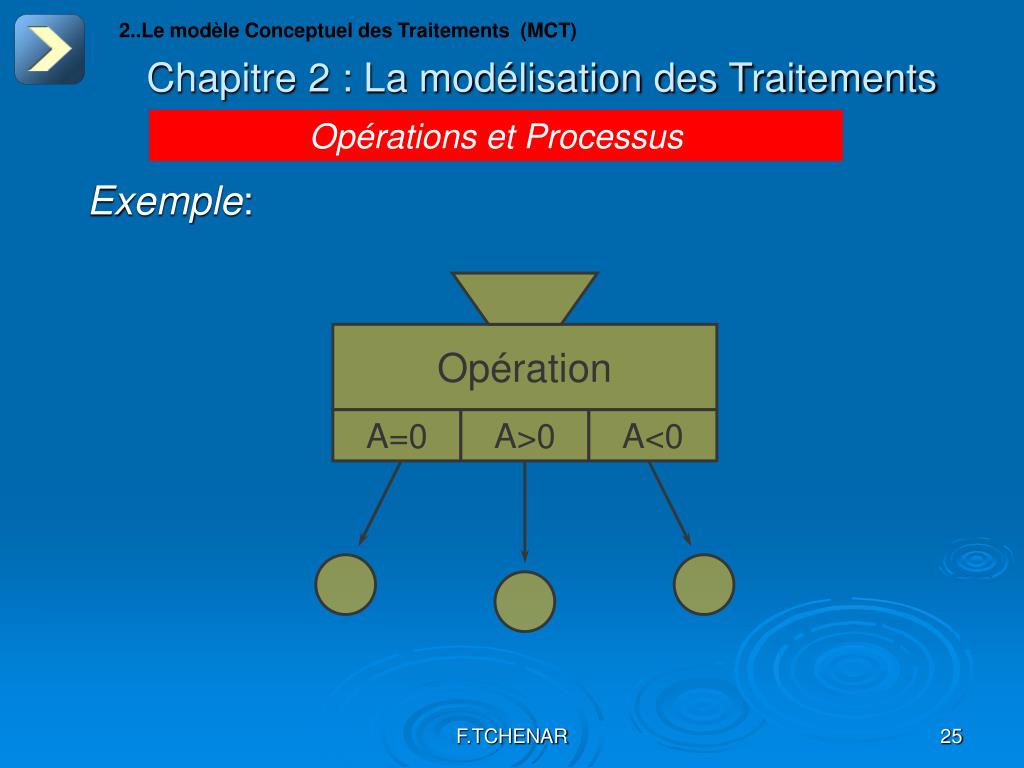

  25. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Opérations et Processus Exemple: Opération A=0 A>0 A<0 F.TCHENAR

  26. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Opérations et Processus EXEMPLE DE MODELISATION D’UNE OPERATION CONCEPTUELLE Le camp de vacances F.TCHENAR

  27. 2..Le modèle Conceptuel des Traitements (MCT) EXEMPLE DE MODELISATION D’UNE OPERATION CONCEPTUELLE F.TCHENAR

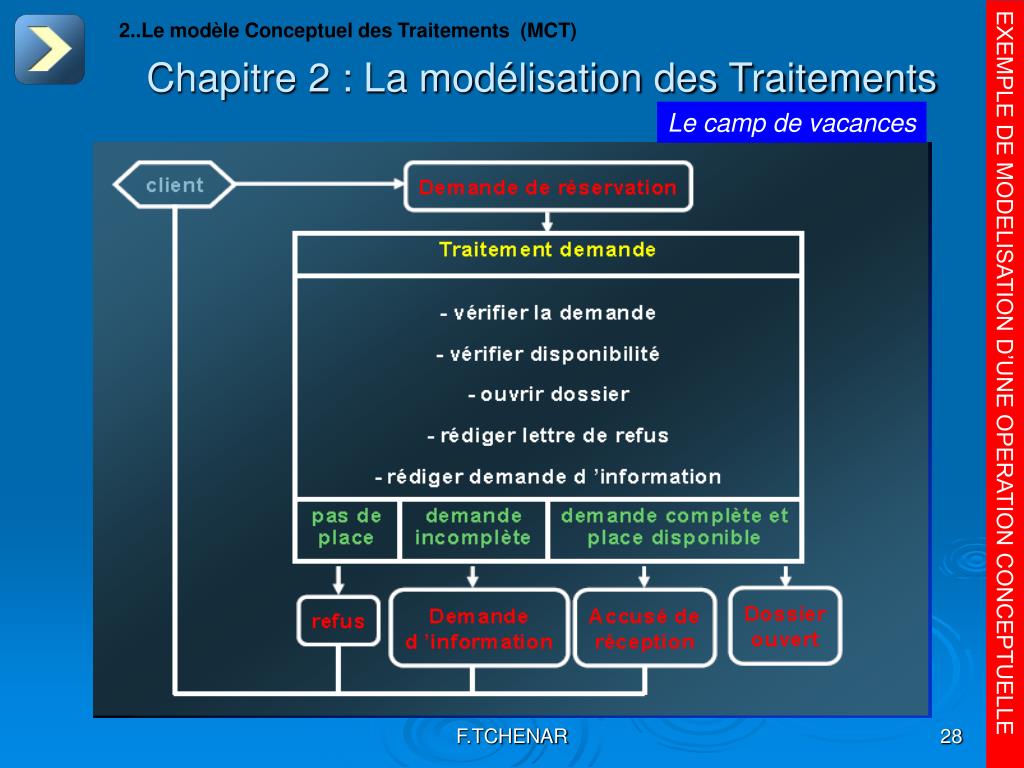

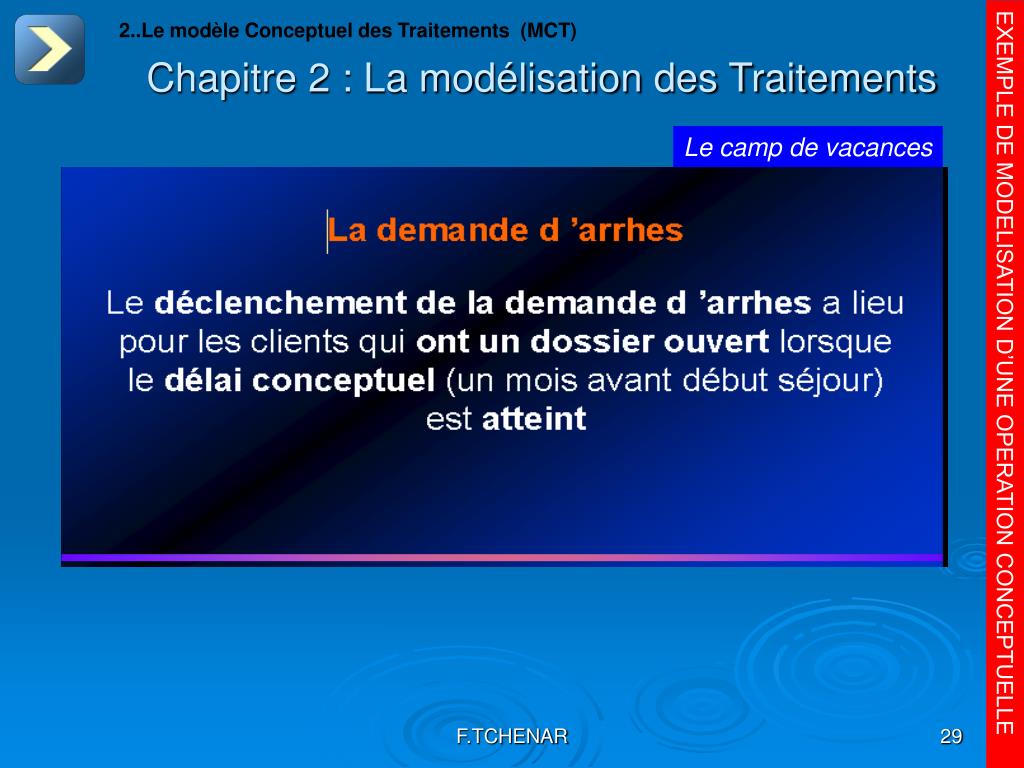

  28. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Le camp de vacances EXEMPLE DE MODELISATION D’UNE OPERATION CONCEPTUELLE F.TCHENAR

  29. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Le camp de vacances EXEMPLE DE MODELISATION D’UNE OPERATION CONCEPTUELLE F.TCHENAR

  30. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Le camp de vacances EXEMPLE DE MODELISATION D’UNE OPERATION CONCEPTUELLE F.TCHENAR

  31. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Le camp de vacances EXEMPLE DE MODELISATION D’UNE OPERATION CONCEPTUELLE F.TCHENAR

  32. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Le camp de vacances Opérations et Processus Exercice : Proposez une modélisation conceptuelle à l’opération confirmation des réservations. EXERCICE DE MODELISATION D’UNE OPERATION CONCEPTUELLE F.TCHENAR

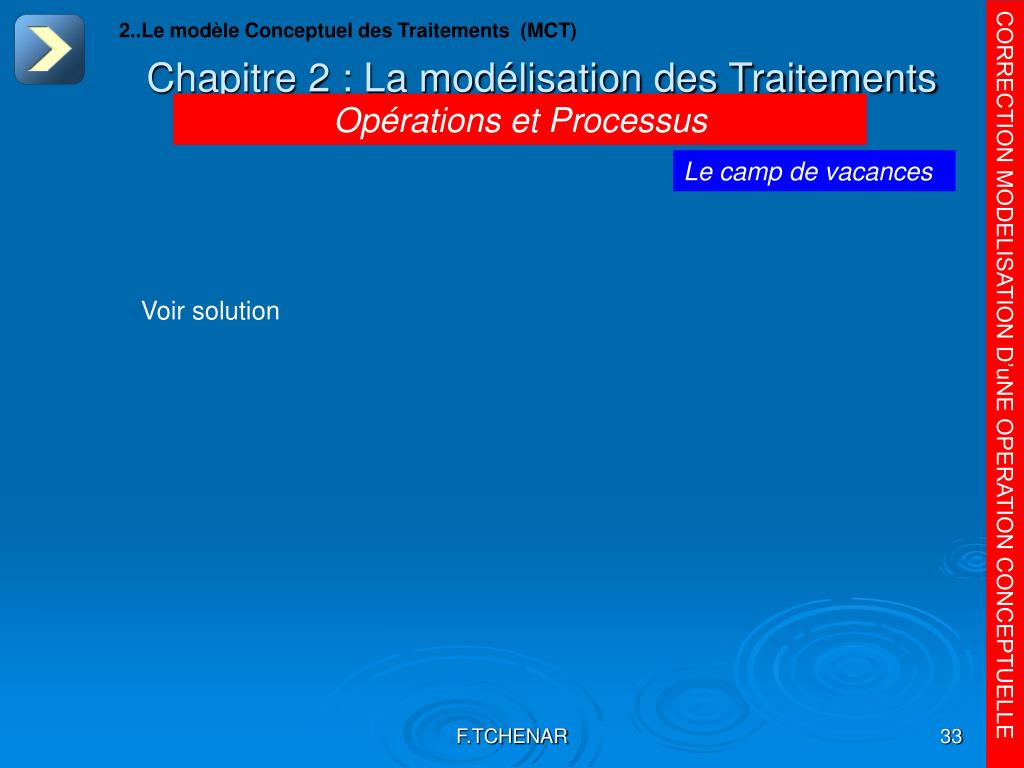

  33. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Opérations et Processus Le camp de vacances Voir solution CORRECTION MODELISATION D’uNE OPERATION CONCEPTUELLE F.TCHENAR

  34. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Construction du MCT F.TCHENAR

  35. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Construction du MCT F.TCHENAR

  36. OP2 OP1 OP4 OP3 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Construction du MCT Méthode de construction du MCT 1. Enchaînement des différentes opérations F.TCHENAR

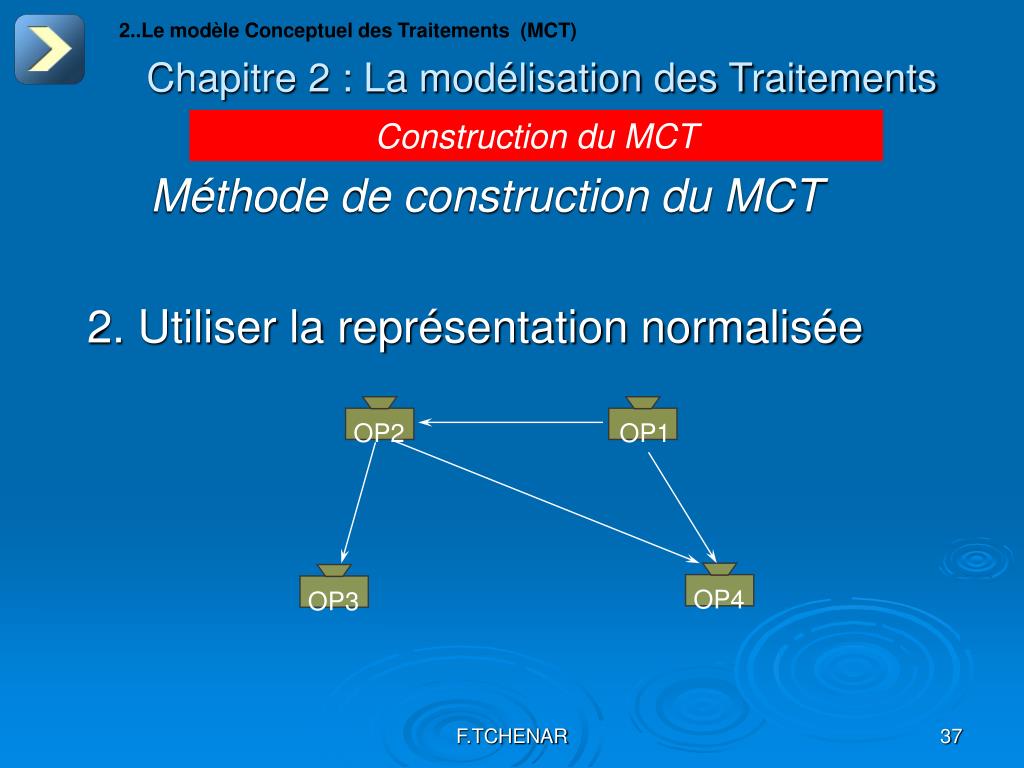

  37. OP2 OP1 OP4 OP3 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Construction du MCT Méthode de construction du MCT 2. Utiliser la représentation normalisée F.TCHENAR

  38. OP2 OP1 OP4 OP3 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Construction du MCT Méthode de construction du MCT 3. Ajouter les conditions d’émission F.TCHENAR

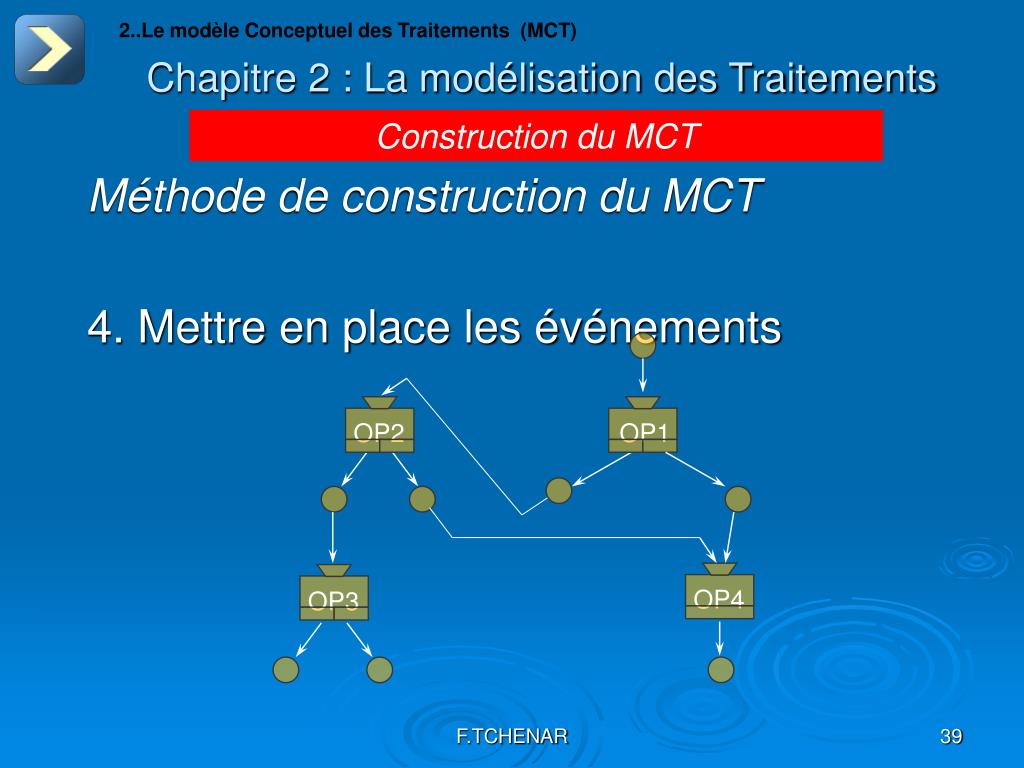

  39. OP2 OP1 OP4 OP3 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Construction du MCT Méthode de construction du MCT 4. Mettre en place les événements F.TCHENAR

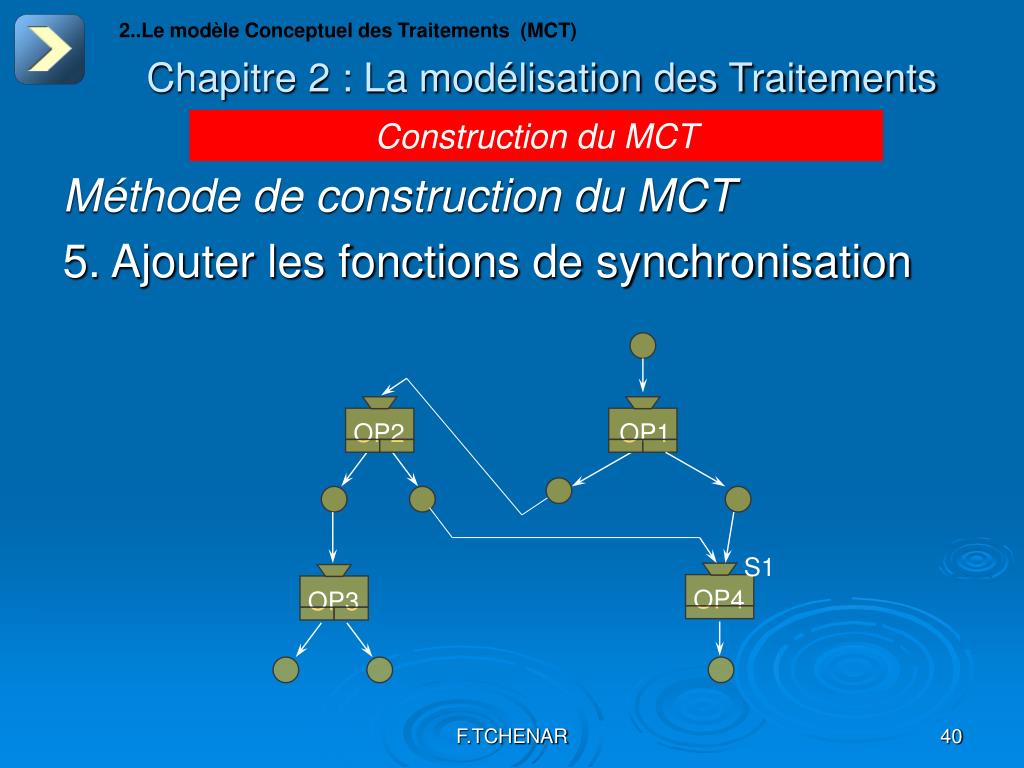

  40. OP2 OP1 S1 OP4 OP3 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Construction du MCT Méthode de construction du MCT 5. Ajouter les fonctions de synchronisation F.TCHENAR

  41. 2..Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Construction du MCT EXERCICE DE COURS Gestion des sinistres F.TCHENAR

  42. 2.Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Construction du MCT Gestion des sinistres Exercice : Proposez un MCT relatif au diagramme de flux EXEMPLE DE MODELISATION D’UNE OPERATION CONCEPTUELLE F.TCHENAR

  43. 2.Le modèle Conceptuel des Traitements (MCT) Chapitre 2 : La modélisation des Traitements Voir solution CORRECTION : EXERCICE DE COURS F.TCHENAR

  44. Chapitre 2 : La modélisation des Traitements Le Modèle Organisationnel des Traitements(MOT) • MOT = MCT + lieu + moment + nature • Lieu (qui, où ?) : acteurs (Diagramme des flux) • Moment (quand ?) : org. temporelle • Nature: manuel/auto F.TCHENAR

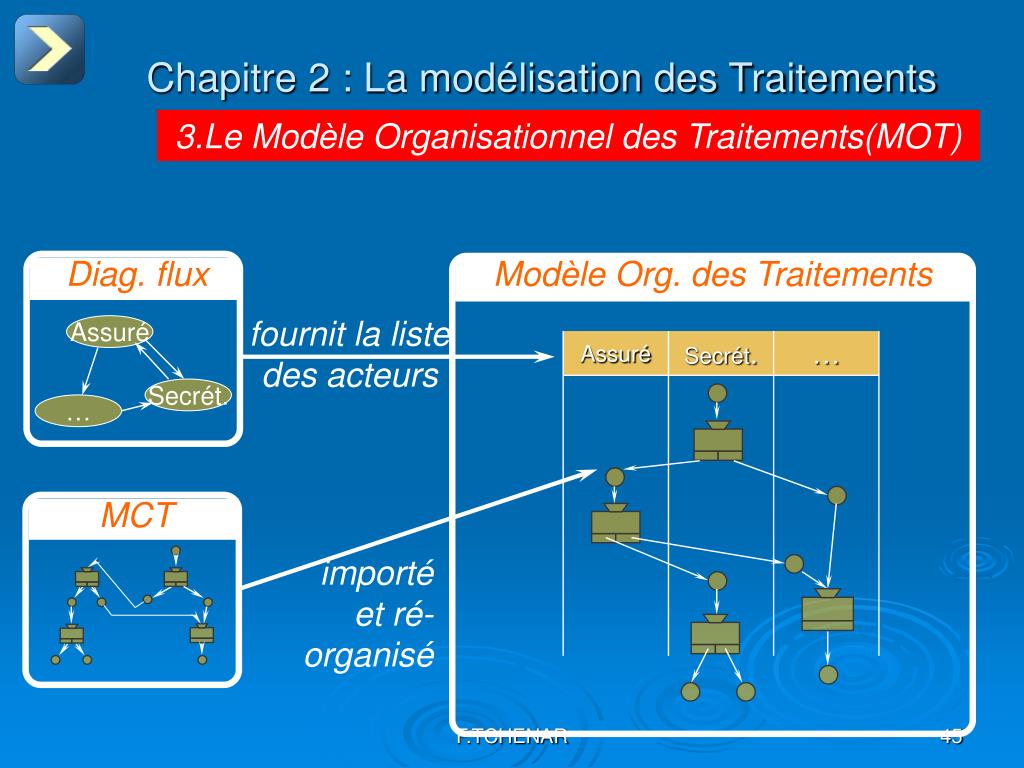

  45. Diag. flux fournit la listedes acteurs Assuré Secrét. … Assuré MCT Secrét. … importéet ré-organisé Chapitre 2 : La modélisation des Traitements 3.Le Modèle Organisationnel des Traitements(MOT) Modèle Org. des Traitements F.TCHENAR

  46. Chapitre 2 : La modélisation des Traitements 3.Le Modèle Organisationnel des Traitements(MOT) • La ré-organisation du MCT dans le MOT: • certaines opérations peuvent être réparties entre plusieurs acteurs • prise en compte de l’aspect temporel • prise en compte de la nature F.TCHENAR

  47. Chapitre 2 : La modélisation des Traitements 3.Le Modèle Organisationnel des Traitements(MOT) • MOT final : Assuré Secrét. … temps nature manuel J J+2 manuel J+3 auto. J+4 manuel F.TCHENAR

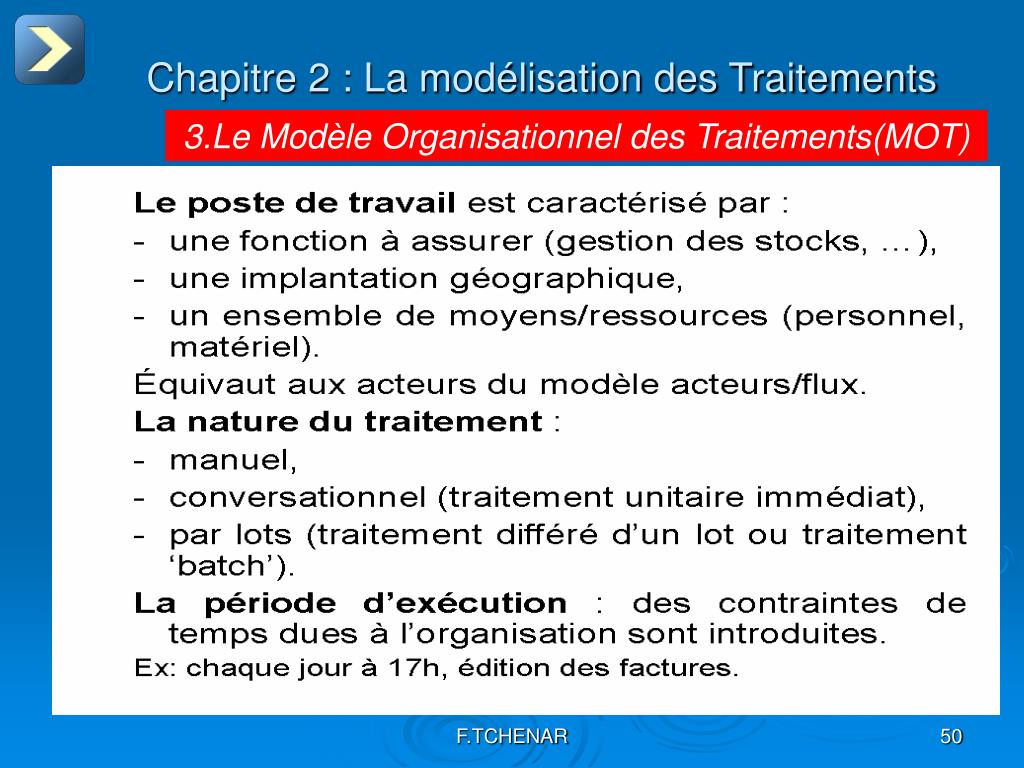

  48. Chapitre 2 : La modélisation des Traitements 3.Le Modèle Organisationnel des Traitements(MOT) F.TCHENAR
