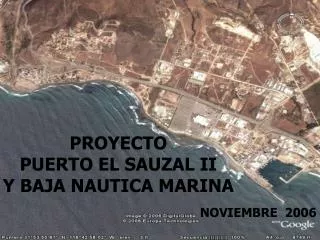

  1. PROYECTO PUERTO EL SAUZAL II Y BAJA NAUTICA MARINA NOVIEMBRE 2006

  2. BAJA NAUTICA MARINA - SAUZAL II

  3. BATIMETRIA DE LA ZONA

  4. PUERTO SAUZAL II Superficie de Terrenos Ganados al Mar 57.25 Ha Longitud de Muelles 2,365 mts Volúmen de relleno 3´835,726 m³ Volúmen a dragar 4´377,896 m³ Volúmen de roca 4´550,000 Ton

  5. ESPECIFICACIONES TECNICAS PUERTO SAUZAL II Profundidad de frentes de muelle -15.00 mts N.B.M.I. Canal de Acceso Longitud 1100 mts Profundidad -15 m N.B.M.I. Dársena ciaboga Diámetro 250 mts Nivel de Relleno +3.0 m N.B.M.I.

  6. BAJA NAUTICA MARINA Superficie de Terrenos Ganados al Mar 46.15 Ha Total de peines 32 peines Capacidad 692 yates Volúmen de relleno 3´268,000 m³ Volúmen a dragar 670,000 m³ Volúmen de roca 2´980,000 Ton

  7. ESPECIFICACIONES TECNICAS BAJA NAUTICA MARINA Profundidad de Dásena -7.00 mts N.B.M.I. Canal de Acceso Profundidad -9.00 m N.B.M.I. Nivel de Relleno +3.0 m N.B.M.I. Peines 13 peines para yates de 30´ = 364 yates = 10,920ft 14 peines para yates de 50’ = 280 yates = 14,000ft 3 peines para yates de 100´= 32 yates = 3,200 ft 2 peines para yates de 150´= 16 yates = 2,400 ft 32 peines 692 yates 30,520ft
