Exercice n°1

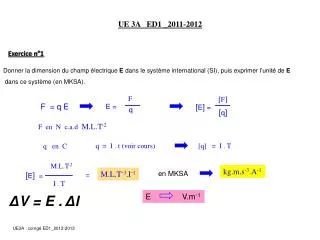

UE 3A ED1 _2011-2012. Exercice n°1. Donner la dimension du champ électrique E dans le système international (SI), puis exprimer l’unité de E dans ce système (en MKSA). F. [ F ]. F = q E. [ E ] =. E =. q. [ q ]. F en N c.a.d M.L.T -2. q = I . t (voir cours). q en C.

callia
Download Presentation

Exercice n°1

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. UE 3A ED1 _2011-2012 Exercice n°1 Donner la dimension du champ électrique E dans le système international (SI), puis exprimer l’unité de E dans ce système (en MKSA). F [F] F = q E [E] = E = q [q] F en N c.a.d M.L.T-2 q = I . t (voir cours) q en C [q] = I . T M.L.T-2 kg.m.s-3.A-1 M.L.T-3.I-1 en MKSA = [E] = I . T E V.m-1 ΔV = E . Δl UE3A : corrigé ED1_2012-2013

  2. VL VR D1 D3 a) D1 D2 VF D1 Exercice n°2 Soit le vectocardiogramme ci-dessous. Les déflexions électriques enregistrées sur les dérivations des membres sont les suivantes : Cochez la (ou les) réponse(s) exacte(s) : O a) D1 b) D2 c) D3 d) aVR e) aVF FAUX UE3A : corrigé ED1_2012-2013

  3. VL D2 Exercice n°2 b) D2 Soit le vectocardiogramme ci-dessous. Les déflexions électriques enregistrées sur les dérivations des membres sont les suivantes : Cochez la (ou les) réponse(s) exacte(s) : O a) D1 b) D2 c) D3 d) aVR e) aVF FAUX FAUX

  4. VR D3 Exercice n°2 b) D3 Soit le vectocardiogramme ci-dessous. Les déflexions électriques enregistrées sur les dérivations des membres sont les suivantes : Cochez la (ou les) réponse(s) exacte(s) : O a) D1 b) D2 c) D3 d) aVR e) aVF FAUX FAUX FAUX UE3A : corrigé ED1_2012-2013

  5. VR D3 Exercice n°2 b) aVR Soit le vectocardiogramme ci-dessous. Les déflexions électriques enregistrées sur les dérivations des membres sont les suivantes : Cochez la (ou les) réponses exactes : O a) D1 b) D2 c) D3 d) aVR e) aVF FAUX FAUX FAUX FAUX UE3A : corrigé ED1_2012-2013

  6. D1 VF Exercice n°2 Soit le vectocardiogramme ci-dessous. Les déflexions électriques enregistrées sur les dérivations des membres sont les suivantes : Cochez la (ou les) réponses exactes : O a) D1 b) D2 c) D3 d) aVR e) aVF FAUX FAUX FAUX FAUX VRAI UE3A : corrigé ED1_2012-2013

  7. Exercice n°3 On considère les deux électrocardiogrammes (ECG) : A - Rythme cardiaque: T = 1 sec  f = 1/T = 1 s-1 Rythme régulier de fréquence : f = 1 battement/s = 60 bat/min 1 s 0,2 s B - Graphiquement: Intervalle < 0,20 s A - Sur le tracé A, le rythme cardiaque est compris entre 55 et 65 battements par minute. B - Sur le tracé A, l’intervalle entre la fin de la dépolarisation auriculaire et le début de la dépolarisation ventriculaire est supérieur à 0,20 s C - Le seuil de dépolarisation membranaire des cellules du nœud sinusal est atteint toutes les 1 sec. D - Sur le tracé B, la conduction de l’influx dans le tissu nodal jusqu’aux cellules myocardiques ventriculaires est normale. E - Aucune des propositions ci-dessus. D – Tracé B: Chaque impulsion auriculaire (onde P) ne déclenche pas une réponse ventriculaire (QRS).  Problème de conduction de l’influx entre le tissu nodal et les cellules myocardiques UE3A : corrigé ED1_2012-2013

  8. Définitions Concentration osmolaire : Nombre d’unités (soluté) par unité de volume de solution (osm/L ou SI osm/m3) Concentration osmolale : Nombre d’unités (soluté) par unité de masse de solvant (osm/kg) Exercice n°4 4-I) A la température de 27°C, on dissout différents composés dans 1L d’eau. On prend les quantités suivantes  2,9 g de NaCl, 1,8 g de glucose et 20g de protéines non dissociables Masses molaires : NaCl = 58 g/mole; glucose= 180 g/mole; protéines = 2.104 g/mole.  Cocher la (ou les) proposition (s) vraie (s) Solution Cosm = ∑ cosm 1 kg 1 L Concentration osmolaire de la solution : NaCl nombre de moles n = 2,9/58 = 0,05 mol 4-I-1)  Concentrations osmolaire et osmolale de la solution :  A - La concentration osmolaire est de61 mosm/L B - La concentration osmolaire est de 111 mosm/L C - La concentration osmolale est de 61 mosm/kg D - La concentration osmolale est de 111 mosm/kg E - Aucune des propositions ci-dessus. 2 ions : Na+ = 0,05 mol et Cl – = 0,05 mol soit 0,1osm/L glucose 0,01 mol (1,8/180) soit 0,01mol/L donc 0,01 osm/L protéines 10 – 3 mol (20/2.104) soit 0,001mol/L donc 0,001 osm/L Concentration osmolale de la solution : solvant = eau r= 1 kg.L-1 Cosm = ∑ cosm= 0,1 + 0,01+ 0,001 = 0,111 osm/L concentration osmolaire = 111 mosm/L concentration osmolale = 111 mosm/kg UE3A : corrigé ED1_2012-2013

  9. Exercice n°4 Rappel de cours sur la concentration équivalente. 4-I) A la température de 27°C, on dissout différents composés dans 1L d’eau: 2.9 g de NaCl, 1.8 g de glucose et 20g de protéines non dissociables Masses molaires : NaCl = 58 g/mole; glucose= 180 g/mole; protéines = 2.104 g/mole.  Elle permet de connaître la quantité de charges électriques d’une espèce (ions) présente dans une solution. Ceq = Z C avec Zcharge de l’ion C concentration molaire Cocher la (ou les) proposition (s) vraie (s) 4-I-1)  Concentrations osmolaire et osmolale de la solution :  A - Concentration osmolaire : 61 mosm/L B - Concentration osmolaire : 111 mosm/L C - Concentration osmolale: 61 mosm/kg D - Concentration osmolale 111 mosm/kg E - Aucune des propositions ci-dessus. Composé(s) susceptible(s) de s’ioniser: NaCl 50 mmol/L de Na+ et 50 mmol/L de Cl- NaCl 0,05 mol/L Na+ + Cl- 4-I-2)  Concentration équivalente de la solution :  A- La concentration équivalente de(s) cation(s) est de 50 meq/L B- La concentration équivalente de(s) cation(s) est de 100 meq/L C- La concentration équivalente totale de la solution est de 100 meq/L D- La concentration équivalente totale de la solution est de 111 meq/L E- Aucune des propositions ci-dessus. Ceq50 meq/L de Na+ et 50 meq/L de Cl- Bilan: Cations: 50 meq/L de Na+ Anions: 50 meq/L de Cl- Electroneutralité de la solution respectée Ceq totale = ∑Cations + ∑ Anions UE3A : corrigé ED1_2012-2013

  10. Concentration osmolaire : Nombre d’unités (soluté) par unité de volume de solution (osm/L ou SI osm/m3) Concentration osmolale : Nombre d’unités (soluté) par unité de masse de solvant (osm/kg) Exercice n°4 4-I) A 27°C, dans 1L d’eau. On dissout   2,9 g de NaCl, 1,8 g de glucose et 20g de protéines non dissociables Masses molaires : NaCl = 58 g/mole; glucose= 180 g/mole; protéines = 2.104 g/mole.  4-II ) En fait les composés de la question4-I sont dissous dans 1L de plasma (voir cours). Les valeurs numériques sont données avec une précision au 1/10. Concentration osmolaire de la solution plasmatique: 4-I-1)  Concentrations osmolaire et osmolale de la solution aqueuse :  A - La concentration osmolaire est de 61 mosm/L B - La concentration osmolaire est de 111 mosm/L C - La concentration osmolale est de 61 mosm/kg D - La concentration osmolale est de 111 mosm/kg E - Aucune des propositions ci-dessus. 2 ions : Na+ = 0,05 mol et Cl – = 0,05 mol soit 0,1osm/L NaCl nombre de moles n = 2,9/58 = 0,05 mol Glucose 0,01 mol (1,8/180) soit 0,01mol/L Cosm = ∑ cosm= 0,1 + 0,01+ 0,001 = 0,111 osm/L =111 mosm/L Protéines 10 – 3 mol (20/2.104) soit 0,001mol/L Concentrations osmolaireet osmolale de la solution plasmatique Cocher la (ou les) proposition (s) vraie (s) Concentration osmolale de la solution plasmatique: A - La concentration osmolaire de la solution plasmatique est de 61,0 mosm/L B - La concentration osmolaire de la solution plasmatique est de 111,0 mosm/L C - La concentration osmolale de la solution plasmatique est de 65,6 mosm/kg D - La concentration osmolale de la solution plasmatique est de 119,4 mosm/kg E - Aucune des propositions ci-dessus Vu en cours, il y a 930 g d’eau (solvant) dans 1L de plasma. On a donc 111 mosm de soluté pour 0,93 kg d’eau. Soit 111/0,93 119,4 mosm pour 1kg d’eau. On en déduit la concentration osmolale = 119,4 mosm /kg UE3A : corrigé ED1_2012-2013

  11. Exercice n°5Cryoscopie Abaissement du point de congélation Tcong = Kcong Cosm Cosm = concentration (osmolale) en osm.kg –1 (mol.kg –1) On reprend la solution aqueuse de l’exercice N°4-I. Dans les conditions de pression normale, on veut déterminer la valeur théorique de l’abaissement du point de congélation de cette solution. On prendra Kcong = 1,80 °C kg osm-1 (Constante cryoscopique) Nous avons 2,9 g de NaCl, 1,8 g de glucose et 20g de protéines non dissociables Masses molaires : NaCl = 58 g/mole; glucose= 180 g/mole; protéines = 2.104 g/mole.  Cosm= ∑cosm = 111 mosm/kg (exo 4-I- D) Tcong = 1,80  0,111 Sans calculatrice: Tcong 1,8  0,10  0,18 °C L’abaissement du point de congélation DTcong sera de l’ordre de: A - 0,11 °C B - 110 °C C - 0,20 °C D - 200 °C E - Aucune des propositions ci-dessus. UE3A : corrigé ED1_2012-2013

  12. Exercice n° 6 LOI de RAOULT Loi de RAOULT (mélange binaire de liquides ) Peau(g) = Xeau(L).PVS(eau)(T = Cte) (Cours) A la température de 24°C, on prépare une solution que l’on supposera idéale de deux liquides volatils (eau –méthanol) en équilibre avec sa vapeur. Le mélange liquide est constitué de 900 g d’eau et de 32 g de méthanol. Les fractions molaires des constituants dans le mélange liquide seront notées Xeau(L) et Xmet(L). Les pressions de vapeurs saturantes à 24°C sont : Pvseau = 3 060 Pa et Pvsméthanol = 15 300 Pa. Peau(g) pression partielle de l’eau dans le mélange gazeux. Xeau(L) et Xmet(L) ? Calcul du nombre de moles de chaque composant: neau= 900/18 = 50 moles et nmet = 32/32 = 1 mole Masses molaires : méthanol = 32g/mol ; eau = 18g/mol. Xeau(L) = neau/ nombre total de moles (neau + nmet) Xeau(L) = 50/ 51 ( 98%)e t Xmet(L) = 1/ 51 ( 2%) 1°) Déterminer la pression partielle due à chaque composant dans le mélange gazeux qui surmonte la solution idéale. Peau(g) = 3 000 Pa Pmet(g) = 300 Pa Pression partielle de chaque composant dans le mélange gazeux: Peau(g) Pmet(g) 50 1 Peau(g) = Xeau(g) = Pmet(g) = Xmet(g) = x 3 060 x 15 300 = 1 x 300 = 300 Pa = 50 x 60 = 3 000 Pa PT PT 51 51 2°) En déduire la pression totale du mélange gazeux. PT= 3 300 Pa 3°) Calculer la fraction molaire Xi(g) des constituants dans la phase vapeur. Loi de Dalton, gaz supposés parfaits : PT = ∑ Pi 3 000 3 00 Peau(g) = Xeau(g)PT et Pmet(g) = Xmet(g)PT = = PT= Peau(g)+ Pmet(g)= 3 300 Pa 3 300 3 300  0,909 ( 90,9%)  0,091 ( 9,1%) UE3A : corrigé ED1_2012-2013

  13. Exercice n° 7 Concours janvier 2012 Osmose On prend un récipient de 2L séparé en deux volumes égaux par une membrane. Le premier compartiment (I) contient au départ une solution aqueuse avec 2,9 g/L de NaCl; 1,8 g/L de glucose et 20g/L de protéines. Le deuxième compartiment (II) contient au départ une solution aqueuse avec 1,16 g/L de NaCl et 5,4 g/L de glucose. Masses molaires : NaCl = 58 g/mole; glucose= 180 g/mole; protéines = 2.104 g/mole.  La température du système est de 27°C. On prendra R = 8 J.mol-1.K-1 Dans le compartiment (I) Cosm= ∑cosm = 111 mosm/L (exo 4-I - B) Dans le compartiment (II) NaCl nombre de moles n = 1,16/58 = 0,02 mol 2 ions : Na+ = 0,02 mol et Cl – = 0,02 mol soit 0,04 osm /L I)On suppose que la membrane est hémiperméable. Cocher la (ou les) proposition(s) vraie(s) Glucose 0,03 mol (5,4/180) 0,03mol/L donc 0,03osm/L A - L'eau va diffuser de la solution du compartiment (I) vers la solution du compartiment (II). B - L'eau va diffuser de la solution du compartiment (II) vers la solution du compartiment (I). C - La solution du compartiment (I) est hypertonique par rapport à la solution du compartiment(II). D - La solution du compartiment (I) est hypotonique par rapport à la solution du compartiment (II). E - Aucune des propositions ci-dessus. Cosm= ∑cosm = 70 mosm/L Conclusion: Compartiment (I) plus concentré que compartiment (II) Cosm (I) > Cosm (II) I II NaCl Glucose Protéines NaCl Glucose solution hypotonique : la moins concentrée . solution hypertonique: la plus concentrée UE3A : corrigé ED1_2012-2013

  14. Exercice n° 7 Concours janvier 2012 Osmose On prend un récipient de 2L séparé en deux volumes égaux par une membrane. Le premier compartiment (I) contient au départ une solution aqueuse avec 2,9 g/L de NaCl; 1,8 g/L de glucose et 20g/L de protéines. Le deuxième compartiment (II) contient au départ une solution aqueuse avec 1,16 g/L de NaCl et 5,4 g/L de glucose. Masses molaires : NaCl = 58 g/mole; glucose= 180 g/mole; protéines = 2.104 g/mole.  La température du système est de 27°C. R = 8 J.mol-1.K-1 = RT ∑Cosm (loi de Van’ t Hoff) concentration osmolaireCosm en osm/L ou en SI osm/m3 Dans le compartiment (I) I= RT Cosm(I) Cosm (I) = ∑Cosm = 111 mosm/L diapo précédente Dans le compartiment (II) II= RT Cosm (II) Cosm (II) = ∑Cosm= 70 mosm/L diapo précédente II) Calculer la différence de pression osmotique Dp entre les 2 compartiments. La différence de pression osmotique Dpentre les 2 compartiments: Dp =I - II = RT [Cosm (I)-Cosm (II) ] Cocher la (ou les) proposition(s) vraie(s) Dp= 8 x 300[111.10-3-70.10-3] x103 Pression oncotique pression due aux protéines A - On suppose que la membrane est hémiperméable, Dp = 98 400Pa. B - On suppose que la membrane est hémiperméable, Dp = 98,4 Pa. C - On suppose que la membrane ne laisse pas passer les macromolécules,Dp = 2400 Pa. D - On suppose que la membrane ne laisse pas passer les macromolécules, Dp = 98,4 Pa. E - Aucune des propositions ci-dessus. Dp= 8 x 300x 41 = 98 400 Pa La membrane ne laisse pas passer les macromolécules. I II NaCl Glucose Protéines Dp = RT[Cosm (I)-Cosm (II) ] = RT [Cosm (I)- 0 ] NaCl Glucose 20 g de protéines non dissociables; M = 2.104 g/mole Cosm(I)= 10-3 mole/L Dp= 8 x 300 x 10-3x 103 UE3A : corrigé ED1_2012-2013

  15. A a B a M o + q + q x Exercice n° 8 Electrostatique Deux charges électriques ponctuelles identiques +q sont placées aux point A et B d’un axe orienté ox. Champ électrostatique résultant créé par plusieurs charges: qA qB qi ∑ uA uB ui EB(M) = k E(M) = k EA (M) = k (rAM )2 (rBM )2 ri2 Dans l’exercice, le vecteur unitaire est porté par l’axe OX, Il est orienté du point O vers le point X. ui Le point A se trouve à la distance a du point B ; de même M se trouve à la distance a du point B ; q = + 10-8 C ; k = 1/4pe0 = 9.109 USI ui La présence des charges ponctuelles placées aux points A et B vont induire la création d’un champ EA et d’un champ EB Cocher la (ou les) proposition (s) vraie (s) Au point M ces champs seront de la forme: Champ électrostatique créé par ces 2 charges au point M. A- Le vecteur champ résultant ET est orienté suivant l’axe OX. B- Le vecteur champ résultant ET est orienté suivant l’axe XO. C- Le vecteur champ résultant ET est perpendiculaire à l’axe OX. D- Le vecteur champ résultant ET est nul. E - Aucune des propositions ci-dessus. rAM et r BM sont les distances entre les points A – B et M. les vecteurs unitaires et ont même orientation. Ils sont orientés du point O vers le point X. uA uB Les champs créés par les 2 charges qA et qB ont même direction c.a.d suivant AM et BM donc l’axe OX. D’où ET (M) = EA (M) + EB(M) UE3A : corrigé ED1_2012-2013

  16. A A A a a a B B B a a a M M M o o o + q + q + q + q + q + q x x x Exercice n° 8 Electrostatique Deux charges électriques ponctuelles identiques +q sont placées aux point A et B d’un axe orienté ox. Ces champs ont même sens car qA = qB = + q orienté suivant l’axe OX (de la charge positive vers le point de mesure ici le point M) Le point A se trouve à la distance a du point B ; de même M se trouve à la distance a du point B ; q = + 10-8 C ; k = 1/4pe0 = 9.109 USI ui Cocher la (ou les) proposition (s) vraie (s) EB(M) Champ électrostatique créé par ces 2 charges au point M. A- Le vecteur champ résultant ET est orienté suivant l’axe OX. B- Le vecteur champ résultant ET est orienté suivant l’axe XO. C- Le vecteur champ résultant ET est perpendiculaire à l’axe OX. D- Le vecteur champ résultant ET est nul. E - Aucune des propositions ci-dessus. EA (M) ET (M) = EA (M) + EB(M) ET (M) UE3A : corrigé ED1_2012-2013

  17. A a B a M o + q + q x Exercice n° 8 Electrostatique Deux charges électriques ponctuelles identiques +q sont placées aux point A et B d’un axe orienté ox. q qA + q qB q + q ET (M) = k EB(M) = k EB(M) = k EA (M) = k EA (M) = k (rAM )2 (rBM )2 (a)2 (a)2 (2a)2 (2a)2 Le point A se trouve à la distance a du point B ; de même M se trouve à la distance a du point B ; q = + 10-8 C ; k = 1/4pe0 = 9.109 USI ui Au point M ces champs seront de la forme: Cocher la (ou les) proposition (s) vraie (s) Expression du module de ce champ électrostatique ET. A - ET = k q/ a2 + k q/ a2 B - ET = 0 C - ET = k q/ 4a2 + k q/ a2 D - ET = k q/ 4a2 - k q/ a2 E - Aucune des propositions ci-dessus ET (M) = EA (M) + EB(M) Les 2 champs ont même sens: ET (M) = EA (M) + EB(M) + k UE3A : corrigé ED1_2012-2013

  18. Exercice n°9 Electrocinétique - intensité 9 - A - I = I1 = I2 Le circuit ci-dessous est parcouru par un courant continu d’intensité I. Ce circuit comprend un générateur de f.e.m E =12 volts et de résistance interne r = 1W. On a:VAC = (VA – VC ) = E – rI. On donne : R1= 2 W; R2= 6 W; R3 = 5 W; R4= 1 W; R5= 4 W. On note V1 la différence de potentiel aux bornes de la résistance R1 .D’où V1 = f (R1). De même, V2 = f (R2); V3 = f (R3); V4 = f (R4); V5 = f (R5). Entre les points A et B les résistances sont en parallèles: Dérivation réponse C exacte réponse A fausse réponse B exacte réponse D fausse réponse E fausse 9- C - I = I3 + I4 Au point B, nous avons l’intenstié I Loi aux nœuds 9- D - I4 = I’4 + I5 Dans la branche R4 – R5 , les résistances sont en séries; donc même intensité dans R4 et R5 = I4 Intensité Cocher la (ou les) proposition (s) vraie (s) A - I = I1 = I2 B - I = I1 + I2 C - I = I3 + I4 D - I4 = I’4 + I5 E - 1/I = 1/I1 + 1/I2 9- E - 1/I = 1/I1 + 1/I2 UE3A : corrigé ED1_2012-2013

  19. Exercice n°9 Electrocinétique - Différence de potentiel 9 - A - VAB = VA – VB =V1 + V2 Le circuit ci-dessous est parcouru par un courant continu d’intensité I. Ce circuit comprend un générateur de f.e.m E =12 volts et de résistance interne r = 1W. On a:VAC = (VA – VC ) = E – rI. On donne : R1= 2 W; R2= 6 W; R3 = 5 W; R4= 1 W; R5= 4 W. On note V1 la différence de potentiel aux bornes de la résistance R1 .D’où V1 = f (R1). De même, V2 = f (R2); V3 = f (R3); V4 = f (R4); V5 = f (R5). Entre les points A et B les résistances sont en parallèles: Dérivation réponse C exacte réponse A fausse réponse B exacte réponse D fausse 9- C - VBC =V4 + V5 Dans la branche R4 – R5 , les résistances sont en séries; donc même intensité et les tensions s’ajoutent. 9-D - VAC =V1 + V2 + V3 + V4 + V5 VAC =VAB + VBC = V1 + V4 + V5 = V1 + V3 Différence de potentiel Cocher la (ou les) proposition (s) vraie (s) A - VAB = VA – VB =V1 + V2 B - VAB = V1 = V2 C - VBC =V4 + V5 D - VAC =V1 + V2 + V3 + V4 + V5 UE3A : corrigé ED1_2012-2013

  20. Exercice n°9 Electrocinétique - Résistances 9 - A - RAB = R1 + R2 Le circuit ci-dessous est parcouru par un courant continu d’intensité I. Ce circuit comprend un générateur de f.e.m E =12 volts et de résistance interne r = 1W. On a:VAC = (VA – VC ) = E – rI. On donne : R1= 2 W; R2= 6 W; R3 = 5 W; R4= 1 W; R5= 4 W. Entre les points A et B les résistances sont en parallèles: Dérivation 9- C - RBC= R3 + R4+ R5 réponse C fausse réponse A fausse réponse B exacte réponse D fausse Entre B et C, nous avons 2 branches qui sont en parallèles. Dans la branche R4 - R5 , les résistances sont en séries; donc 1/ RBC= 1/R3 + 1/(R4+R5) 9-D - 1/ RBC= 1/R3 + 1/R4 + 1/R5 R4+ R5 = 1 W + 4 W = 5W 9- E - RBC= 2,5 W Résistances Cocher la (ou les) proposition (s) vraie (s) A - Entre A et B, Réquivalent = RAB = R1 + R2 B - Entre A et B, 1/ Réquivalent = 1/ RAB = 1/R1 + 1/R2 C - Entre B et C, Réquivalent= RBC= R3 + R4+ R5 D - Entre B et C, 1/ Réquivalent = 1/ RBC= 1/R3 + 1/R4 + 1/R5 E - Entre B et C,Réquivalent = RBC = 2,5 W F - La résistance totale équivalente du circuit est RT= 4 W G - La résistance totale équivalente du circuit est RT= 5 W 1/ RBC= 1/R3 + 1/(R4+R5)= 1 /5 + 1 /5 = 2 /5 RBC= 2,5 W 9- F-RT= 4 W RT= RAB + RBC + r (toutes ces résistances sont en séries) RAB = 6/4 = 1,5 W 1/ RAB = 1/R1 + 1/R2 = 1/2 + 1/6 RT= RAB + RBC + r = 1,5 + 2,5 + 1 = 5 W UE3A : corrigé ED1_2012-2013

  21. Exercice n°9 Electrocinétique - Calcul Le circuit ci-dessous est parcouru par un courant continu d’intensité I. Ce circuit comprend un générateur de f.e.m E =12 volts et de résistance interne r = 1W. On a:VAC = (VA – VC ) = E – rI. On donne : R1= 2 W; R2= 6 W; R3 = 5 W; R4= 1 W; R5= 4 W. 1/ RBC= 1/R3 + 1/R4-5 = 1/5 + 1/5 = 2 /5 RBC = 2,5 W RT = RAB + RBC + r = 5 W Schéma équivalent VAC =VAB + VBC = RAB I+ RBC I Calcul de Intensité I Cocher la (ou les) proposition (s) vraie (s) A - I = 3 A B - I = 2,4 A C - I = 4,8 A D - Il est impossible de calculer la valeur de I VAC =E – r I (énoncé) VAC =E – r I = RAB I+ RBC I E = RAB I+ RBC I + r I = (RAB+ RBC + r) I E = RT I I = E / RT RAB = 1,5 W 1/ RAB= 1/R1 + 1/R2 = 1/2 + 1/6= 4/6 I = 12 / 5 = 2,4 UE3A : corrigé ED1_2012-2013

  22. Lumière B’’ B O A’ A observateur Loupe Exercice n°10 Loupe Lentille mince Une loupe est assimilable à une lentille mince de centre optique O. Un objet AB (hauteur de 2 mm) est placé à 3 cm de cette loupe. Nous observons une image A’B’ (hauteur 8 mm) située à 12 cm du centre optique O (cf schéma). Espace objet réel Espace image réelle • nature: virtuelle – droite • position de l’objet réel OA < 0 • position de l’image OA’ < 0 1°) Nature de l’image : Cocher la (ou les) proposition (s) vraie (s) A - Réelle - même sens que l’objet B - Réelle - sens inverse de l’objet C - Virtuelle - même sens que l’objet D - Virtuelle - sens inverse de l’objet E - Aucune des propositions ci-dessus. UE3A : corrigé ED1_2012-2013

  23. Ne pas oublier • Foyer objet F • On y place l’objet >>> image à l’infini • Foyer image F’ • Il s’y forme l’image d’un objet à l’infini • Le rayon qui passe par le centre (optique) n’est pas dévié

  24. Lumière B’’ B O A’ A observateur Loupe Exercice n°10 Loupe Une loupe est assimilable à une lentille mince de centre optique O. Un objet AB (hauteur de 2 mm) est placé à 3 cm de cette loupe. Nous observons une image A’B’ (hauteur 8 mm) située à 12 cm du centre optique O (cf schéma). OA’ = - 12cm OF’ = 4cm OA= - 3cm 1 1 - + 3 1 4 = = = - 12 - 12 12 12 - 3 1 1 1 1 1 2°) Nature de la lentille Cocher la (ou les) proposition (s) vraie (s) A - Divergente B - Convergente C - Vergence + 25 dioptries D - Vergence - 25 dioptries E - Vergence + 0,25 dioptrie F - Vergence - 0,25 dioptrie Formule de conjugaison OF’ OF’ OF’ = + 25 m-1 V = V = 4.10-2 OF’ 0F’ > 0 Lentille convergente UE3A : corrigé ED1_2012-2013

  25. O F’ A’ 2 cm

  26. Lumière Y’ X’ n1 n2 Y X C S F1 F2 Exercice n° 11 Concours janvier 2012 Cau milieu (I) le plus réfringent n1 = 1,5 On considère un dioptre sphérique de sommet S et de rayon R = 2 cm (ci-dessous schéma du dioptre). Les foyers sont notés F1 et F2. L’indice absolu du milieu (I) est n1 = 1,5; l’indice absolu du milieu (II) est n2 = 1. Dioptre convergent n2 = 1 SC < 0 Dioptre Concave I) Nature du dioptre Cocher la (ou les) proposition (s) vraie (s) A - Dioptre convexe – divergent. B - Dioptre convexe – convergent. C - Dioptre concave – divergent. D - Dioptre concave – convergent. E - Aucune des propositions ci-dessus UE3A : corrigé ED1_2012-2013

  27. Lumière Y’ X’ n1 n2 Y X C F1 S F2 Calcul Exercice n° 11 Concours janvier 2012 On considère un dioptre sphérique de sommet S et de rayon R = 2 cm (ci-dessous schéma du dioptre). Les foyers sont notés F1 et F2. L’indice absolu du milieu (I) est n1 = 1,5; l’indice absolu du milieu (II) est n2 = 1. F1 foyer objet et F2 foyer image Dioptre Concave 1,5 x 1,5 1,5 Objet réel donc dans le milieu n1 = 1,5. - 0,25 - - 2 1 1 = = = = - 0,25 - 0,25 n2 = 1 SC = - 2 cm SF2 > 0 et SF1 < 0 SA 1 x SA SA 2 SA 2 SA SA’ = 3 Dioptre convergent g = II) On prend un objet réel. D’après le schéma, cet objet peut être XX’ ou YY’. Pour lever cette ambiguïté, il faut déterminer la position de l’image obtenue à travers ce dioptre.Noussavons que le grandissement g= 3. 1,5 - 1 SA’ - 2 Formule de conjugaison SA’= - 8cm SA’ = 2SA SA= - 4cm Position et nature de l’image. Cocher la (ou les) proposition (s) vraie (s) A - L’image correspond à YY’ B - L’image correspond à XX’ C - Image virtuelle D - Image réelle E - Aucune des propositions ci-dessus. Objet réel et image virtuelle droite g = + 3 Conclusion: Objet correspond à XX’ Image correspond à YY’ UE3A : corrigé ED1_2012-2013

  28. Lumière Lumière Y’ Y’ X’ X’ n1 n1 n2 n2 Y Y X X C C S S F1 F1 F2 F2 Construction Exercice n° 11 Concours janvier 2012 On considère un dioptre sphérique de sommet S et de rayon R = 2 cm (ci-dessous schéma du dioptre). Les foyers sont notés F1 et F2. L’indice absolu du milieu (I) est n1 = 1,5; l’indice absolu du milieu (II) est n2 = 1. F1 foyer objet et F2 foyer image Dioptre Concave Objet réel donc dans le milieu n1 = 1,5. 1ière hypothèse : Objet correspond à XX’ Objet se trouve entre le sommet S et le foyer objet F1 n2 = 1 SC = - 2 cm SF2 > 0 et SF1 < 0 Dioptre convergent II) On prend un objet réel. D’après le schéma, cet objet peut être XX’ ou YY’. Pour lever cette ambiguïté, il faut déterminer la position de l’image obtenue à travers ce dioptre.Noussavons que le grandissement g= 3. Position et nature de l’image. Cocher la (ou les) proposition (s) vraie (s) A - L’image correspond à YY’ B - L’image correspond à XX’ C - Image virtuelle D - Image réelle E - Aucune des propositions ci-dessus. Objet réel XX’ et image virtuelle droite YY’ Ici g > 0 UE3A : corrigé ED1_2012-2013

  29. Lumière Lumière Y’ Y’ X’ X’ n1 n1 n2 n2 Y Y X X C C S S F1 F1 F2 F2 Construction Exercice n° 11 Concours janvier 2012 On considère un dioptre sphérique de sommet S et de rayon R = 2 cm (ci-dessous schéma du dioptre). Les foyers sont notés F1 et F2. L’indice absolu du milieu (I) est n1 = 1,5; l’indice absolu du milieu (II) est n2 = 1. F1 foyer objet et F2 foyer image Dioptre Concave Objet réel donc dans le milieu n1 = 1,5. 2ième hypothèse : Objet correspond à YY’ n2 = 1 SC = - 2 cm SF2 > 0 et SF1 < 0 Z Dioptre convergent II) On prend un objet réel. D’après le schéma, cet objet peut être XX’ ou YY’. Pour lever cette ambiguïté, il faut déterminer la position de l’image obtenue à travers ce dioptre.Noussavons que le grandissement g= 3. Position et nature de l’image. Cocher la (ou les) proposition (s) vraie (s) A - L’image correspond à YY’ B - L’image correspond à XX’ C - Image virtuelle D - Image réelle E - Aucune des propositions ci-dessus. Objet réel YY’ et Image réelle inversée ZZ’ Z’ donc g < 0 Image réelle inversée ZZ’ Ce résultat ne correspond pas à l’énoncé avec g > 0 Conclusion: L’hypothèse objet YY’ est fausse. UE3A : corrigé ED1_2012-2013

  30. Lumière Y’ X’ n1 n2 Y X C S F1 F2 Exercice n° 11 Concours janvier 2012 On considère un dioptre sphérique de sommet S et de rayon R = 2 cm (ci-dessous schéma du dioptre). Les foyers sont notés F1 et F2. L’indice absolu du milieu (I) est n1 = 1,5; l’indice absolu du milieu (II) est n2 = 1. F1 foyer objet et F2 foyer image Dioptre Concave n2 = 1 n1 = n2 SC = - 2 cm SF2 > 0 et SF1 < 0 SF1 SF2 Vergence: d ou m-1 Dioptre convergent Vergence de ce dioptre Cocher la (ou les) proposition (s) vraie (s) A - + 0,25 dioptrie B - - 0,25 dioptrie C - + 25 dioptries D - - 25 dioptries E - Aucune des propositions ci-dessus. n2 - n1 1 - 1,5 = + 25 m-1 - = V = V = SC - 2.10-2 UE3A : corrigé ED1_2012-2013

  31. Lumière Y’ X’ n1 n2 Y X C S F1 F2 Exercice n° 11 Concours janvier 2012 On considère un dioptre sphérique de sommet S et de rayon R = 2 cm (ci-dessous schéma du dioptre). Les foyers sont notés F1 et F2. L’indice absolu du milieu (I) est n1 = 1,5; l’indice absolu du milieu (II) est n2 = 1. F1 foyer objet et F2 foyer image Dioptre Concave n2 = 1 n1 = n2 SC = - 2 cm SF2 > 0 et SF1 < 0 SF1 SF2 Dioptre convergent Position des foyers Cocher la (ou les) proposition (s) vraie (s) A - SF1 = - 6 cm B - SF1 = - 4 cm C - SF2 = + 6 cm D - SF2 = + 4 cm E - Aucune des propositions ci-dessus. n2 - n1 1 n2 1,5 - = V = - 0,06 m SF2= SF2= SF1= SF2= SF1= 0,04 m SC 25 V 25 - UE3A : corrigé ED1_2012-2013

  32. FIN UE3A : corrigé ED1_2012-2013
