simbologia neumatica

SIMBOLOGIA NEUMATICA

M.I. AURELIO HERNÁNDEZ RODRÍGUEZ

M.I. Aurelio Hernández Rodríguez

simbolog a
SIMBOLOGÍA
  • La simbología representa una forma de expresar un concepto o una idea para las personas familiarizadas con un tema en particular.
  • Al igual que en otras áreas de la Ingeniería, en Neumática e Hidráulica, el lenguaje, consiste de símbolos que permiten expresar una idea para formar un diagrama de un circuito que se pueda comprender por personal capacitado en el área.

M.I. Aurelio Hernández Rodríguez

slide3

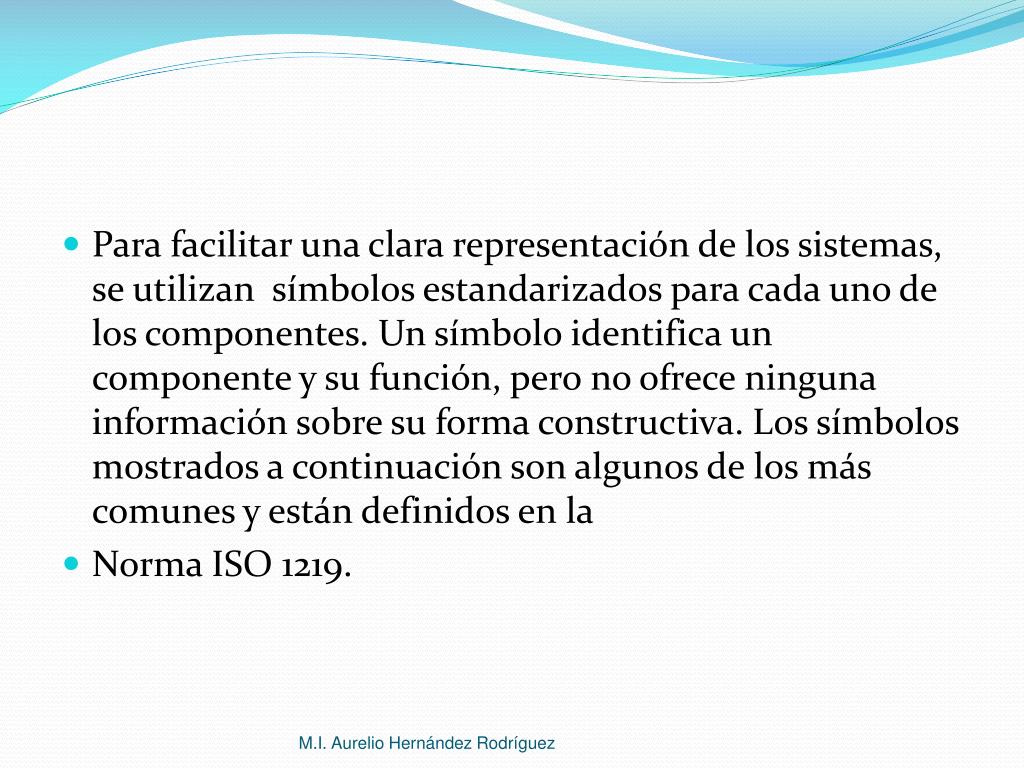

Para facilitar una clara representación de los sistemas, se utilizan símbolos estandarizados para cada uno de los componentes. Un símbolo identifica un componente y su función, pero no ofrece ninguna información sobre su forma constructiva. Los símbolos mostrados a continuación son algunos de los más comunes y están definidos en la

  • Norma ISO 1219.

M.I. Aurelio Hernández Rodríguez

slide4

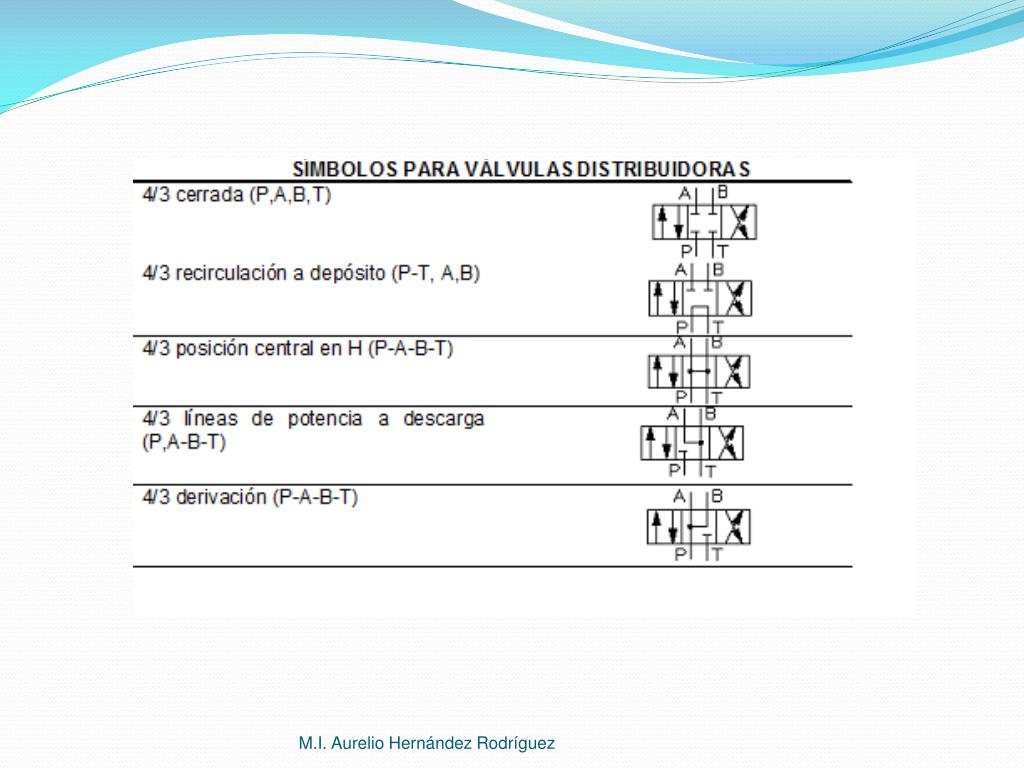

En el símbolo de una válvula distribuidora se indican las conexiones (puertos), las posiciones y el sentido de flujo.

  • El código que identifica a una válvula está formado por dos números por ejemplo:
  • Válvula 3/2 normalmente abierta.
  • El primer número indica el número de puertos, el segundo dígito el número de posiciones.

M.I. Aurelio Hernández Rodríguez

slide6

En una válvula o electroválvula las conexiones se dibujan en la posición de reposo.

  • Esta se identifica como el segundo cuadro de izquierda a derecha.

M.I. Aurelio Hernández Rodríguez

slide7

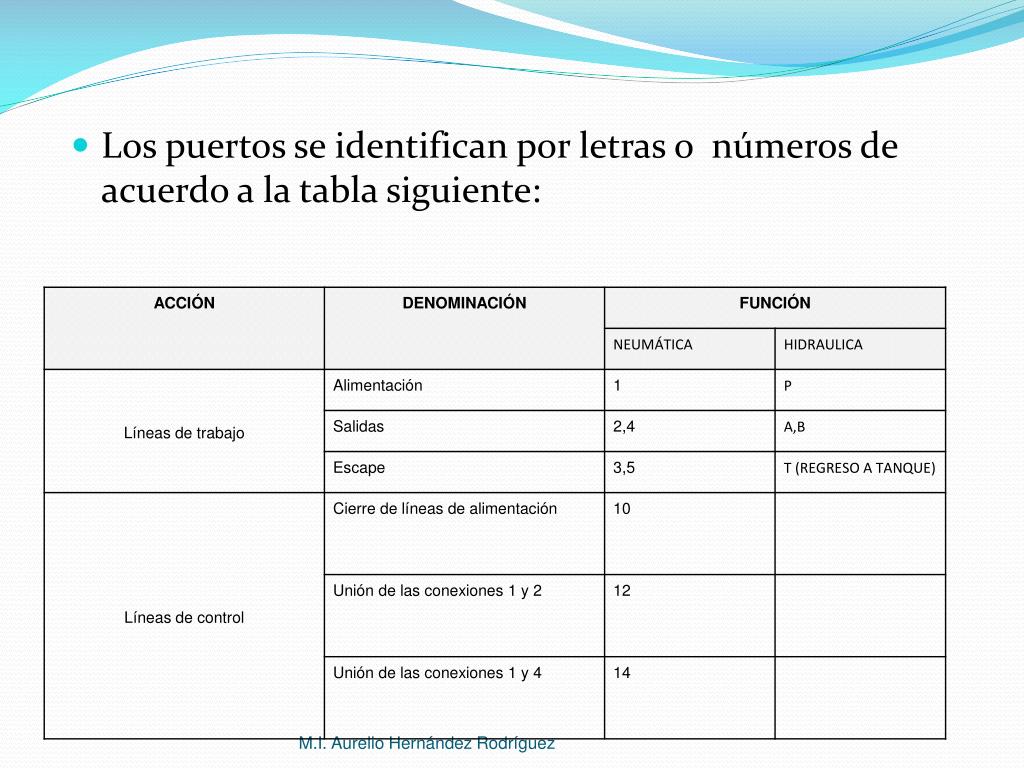

Los puertos se identifican por letras o números de acuerdo a la tabla siguiente:

M.I. Aurelio Hernández Rodríguez

slide8

Normalmente se identifican los puertos en la posición de reposo de la siguiente forma:

  • La entrada es el segundo puerto inferior de derecha a izquierda.
  • Las salidas son los puertos superiores, identificados de derecha a izquierda en orden consecutivo.
  • Las vías restantes inferiores son los escapes nombradas de derecha a izquierda.

M.I. Aurelio Hernández Rodríguez

slide9

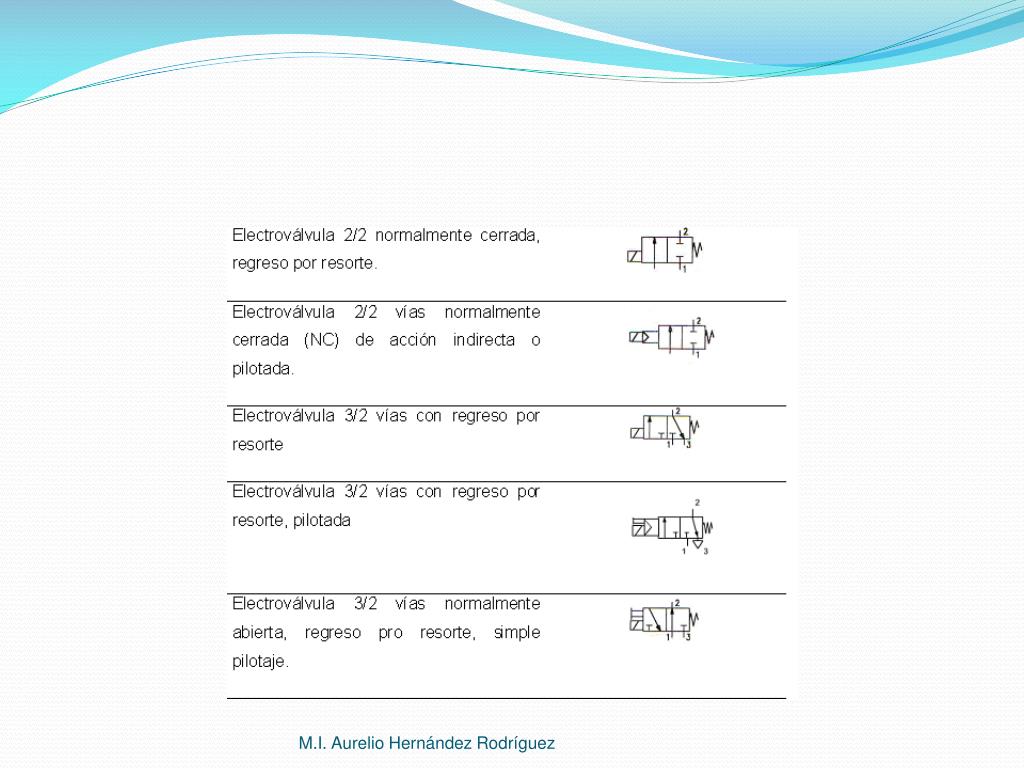

La representación completa de una válvula debe incluir el tipo de accionamiento que utiliza, como por ejemplo: pedal, palanca, resorte, solenoide, etc.

M.I. Aurelio Hernández Rodríguez

tipos de accionamiento

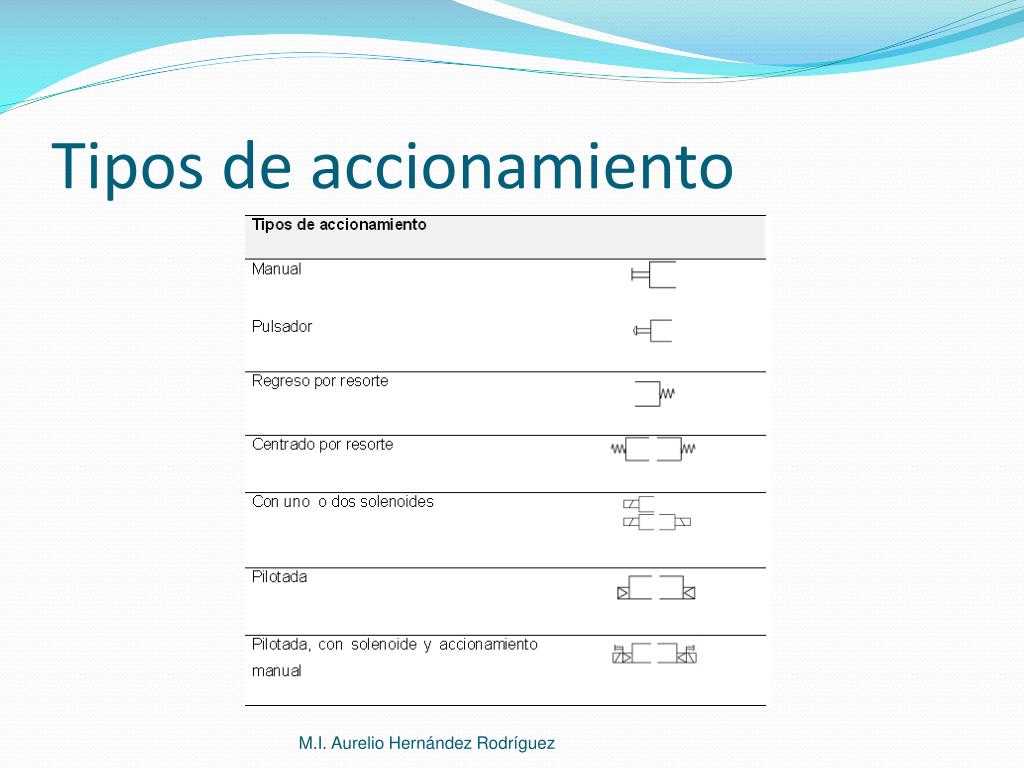

Tipos de accionamiento

M.I. Aurelio Hernández Rodríguez

tipos de accionamiento1
Tipos de accionamiento

M.I. Aurelio Hernández Rodríguez

tipos de accionamiento2
Tipos de accionamiento

M.I. Aurelio Hernández Rodríguez

s mbolos para v lvulas de anti retorno reguladoras de caudal y de escape r pido
Símbolos para válvulas de anti retorno, reguladoras de caudal y de escape rápido.
  • Las válvulas de anti retorno determinan el sentido del flujo y las válvulas reguladoras de flujo determinan el caudal en un sistemas neumático.
  • En los actuadores neumáticos, puede aumentarse la velocidad utilizando válvulas de escape rápido que permitan descargar el aire prácticamente sin restricción.

M.I. Aurelio Hernández Rodríguez

s mbolos para v lvulas de anti retorno reguladoras de caudal y de escape r pido1

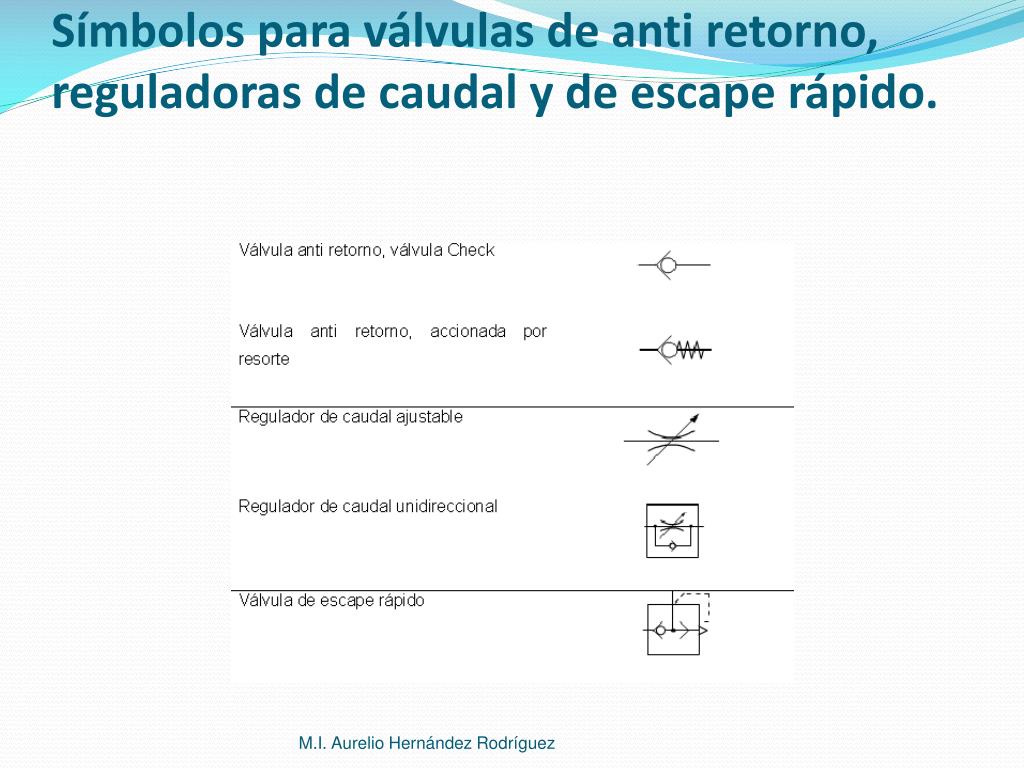

Símbolos para válvulas de anti retorno, reguladoras de caudal y de escape rápido.

M.I. Aurelio Hernández Rodríguez

s mbolos para las v lvulas de presi n
Símbolos para las válvulas de presión.
  • Las válvulas de presión se utilizan:
  • Para mantener una presión constante (válvula reguladora de presión).
  • Para conmutación en función de la presión, (válvula de secuencia).

M.I. Aurelio Hernández Rodríguez

s mbolos para las v lvulas de presi n1

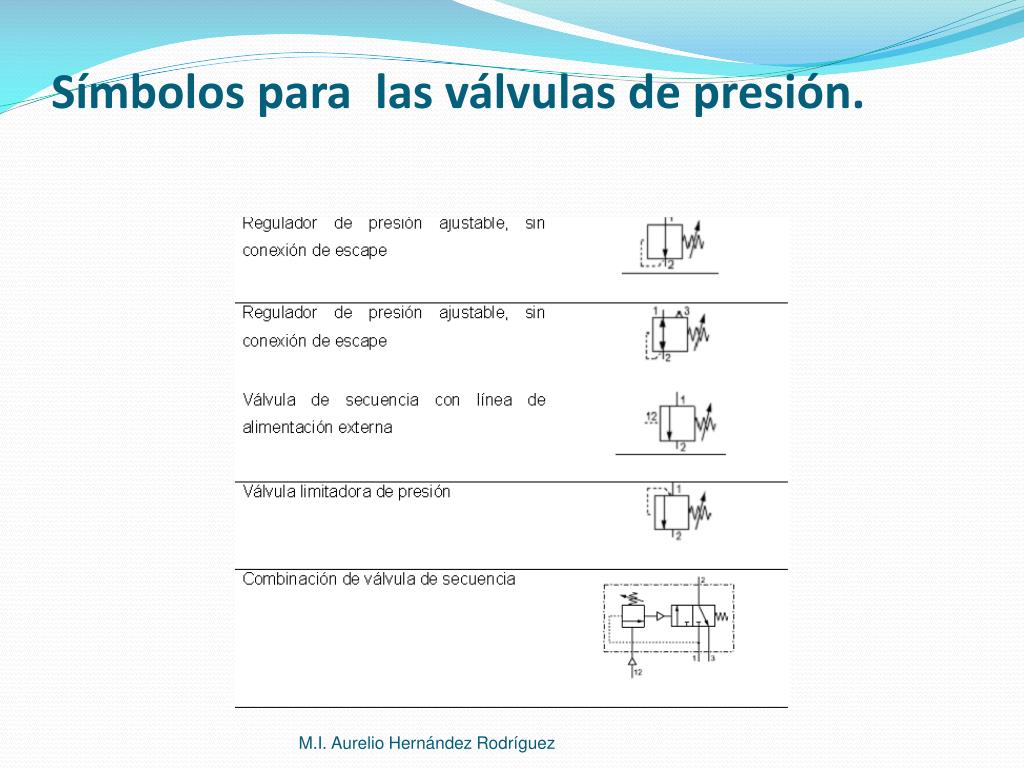

Símbolos para las válvulas de presión.

M.I. Aurelio Hernández Rodríguez

s mbolos para las v lvulas de presi n2
Símbolos para las válvulas de presión.

M.I. Aurelio Hernández Rodríguez

s mbolos para componentes de potencia

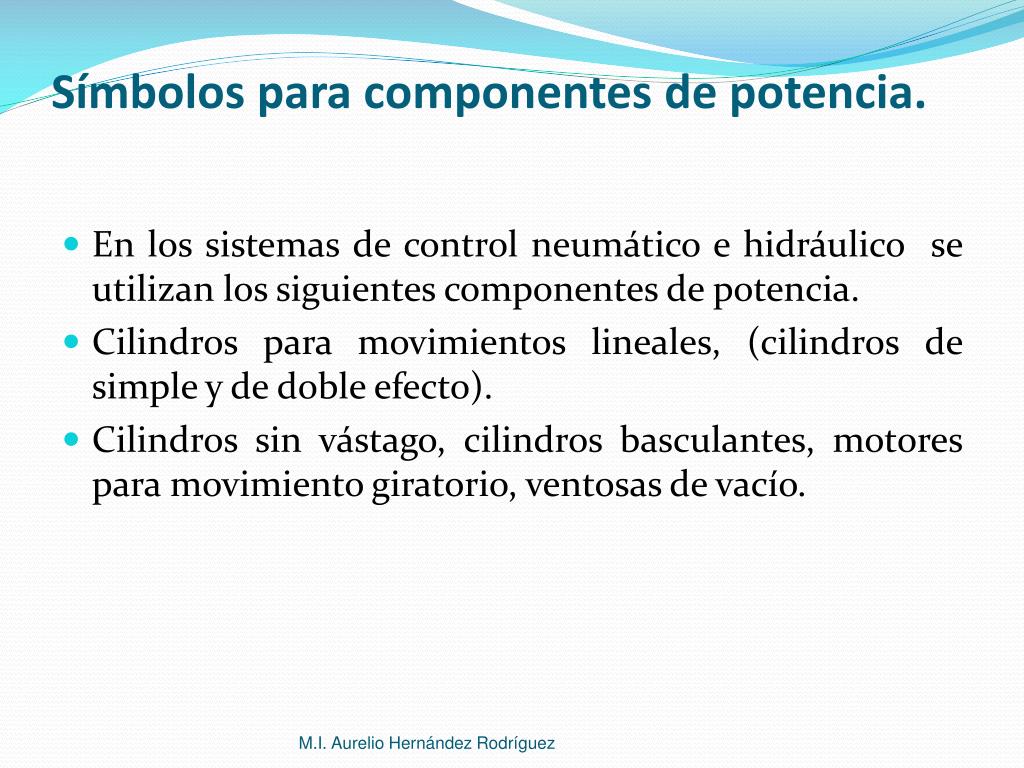

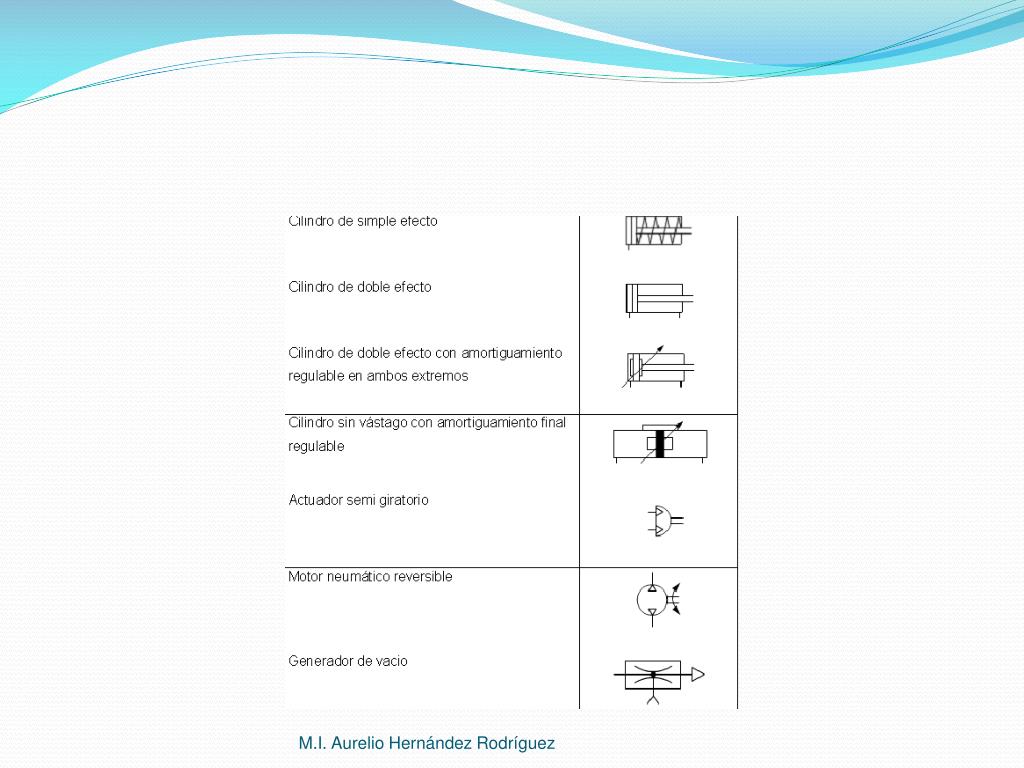

Símbolos para componentes de potencia.
  • En los sistemas de control neumático e hidráulico se utilizan los siguientes componentes de potencia.

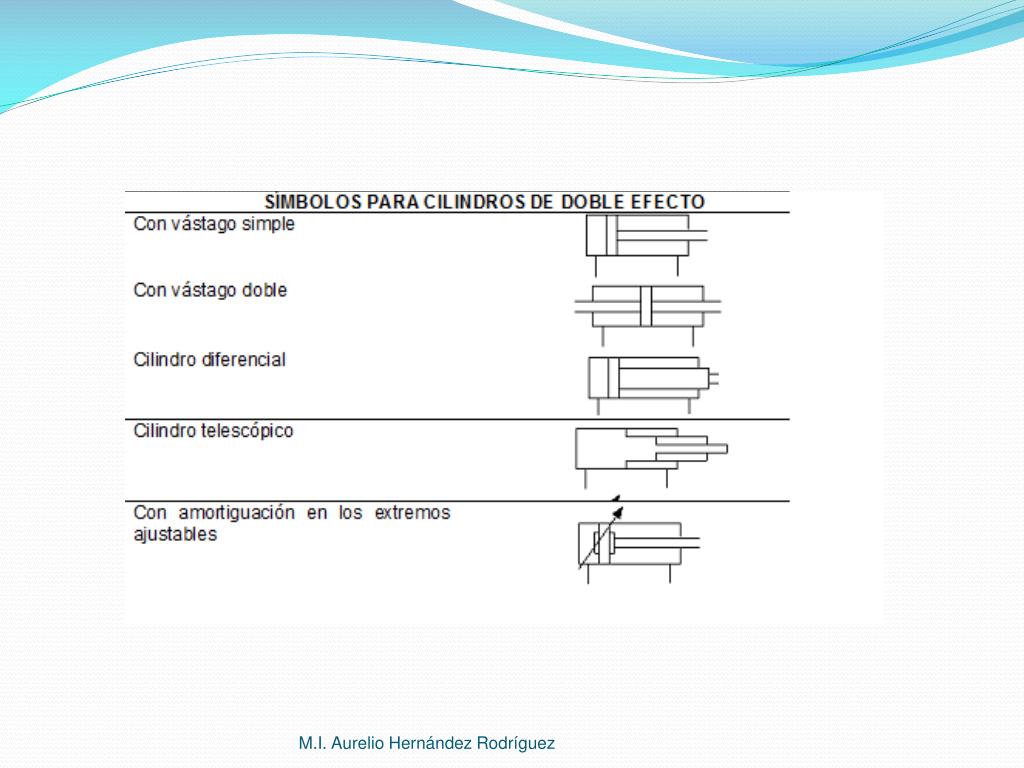

  • Cilindros para movimientos lineales, (cilindros de simple y de doble efecto).
  • Cilindros sin vástago, cilindros basculantes, motores para movimiento giratorio, ventosas de vacío.

M.I. Aurelio Hernández Rodríguez

simbolos adicionales

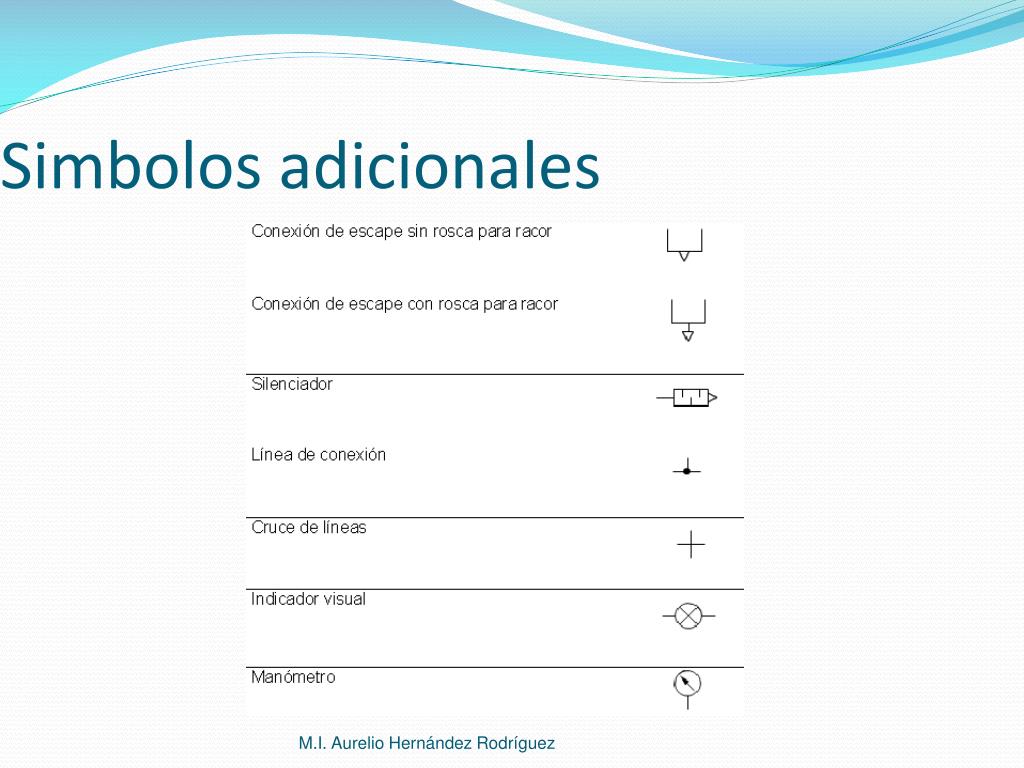

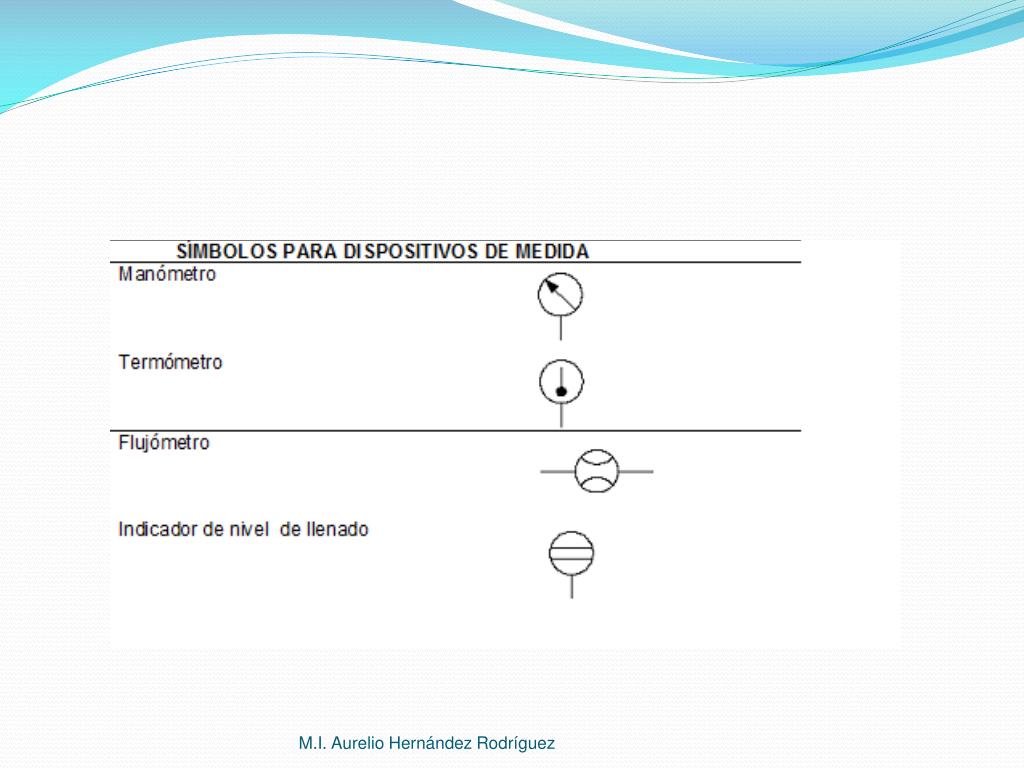

Simbolos adicionales

M.I. Aurelio Hernández Rodríguez
