Mapa. Símbolos : Linguagem visual dos mapas. Componentes. Escala : É a relação entre a distância no mapa e a distância real correspondente na Terra. Projeção Cartográfica : É a representação de uma superfície esférica (a Terra) num plano (o mapa). MAPA (Características):
E N D

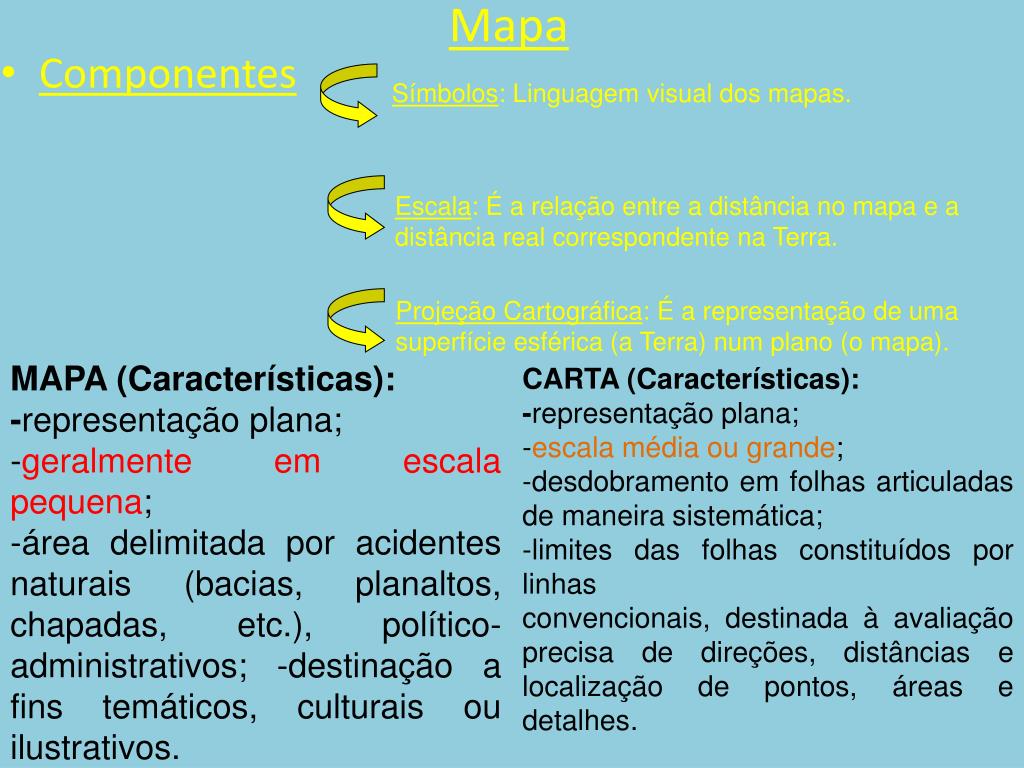

Mapa Símbolos: Linguagem visual dos mapas. • Componentes Escala: É a relação entre a distância no mapa e a distância real correspondente na Terra. Projeção Cartográfica: É a representação de uma superfície esférica (a Terra) num plano (o mapa). MAPA (Características): -representação plana; -geralmente em escala pequena; -área delimitada por acidentes naturais (bacias, planaltos, chapadas, etc.), político-administrativos; -destinação a fins temáticos, culturais ou ilustrativos. CARTA (Características): -representação plana; -escala média ou grande; -desdobramento em folhas articuladas de maneira sistemática; -limites das folhas constituídos por linhas convencionais, destinada à avaliação precisa de direções, distâncias e localização de pontos, áreas e detalhes.
Tipos de Mapas • Ao fazer-se o mapeamento de uma área o primeiro passo é a construção de um mapa planimétrico. Este tipo de mapa exibe os limites horizontais entre os objetos mapeados, retratando aspectos de uso do solo, divisões políticas, e feições de ordem social. Um mapa rodoviário é o exemplo clássico de um mapa planimétrico.

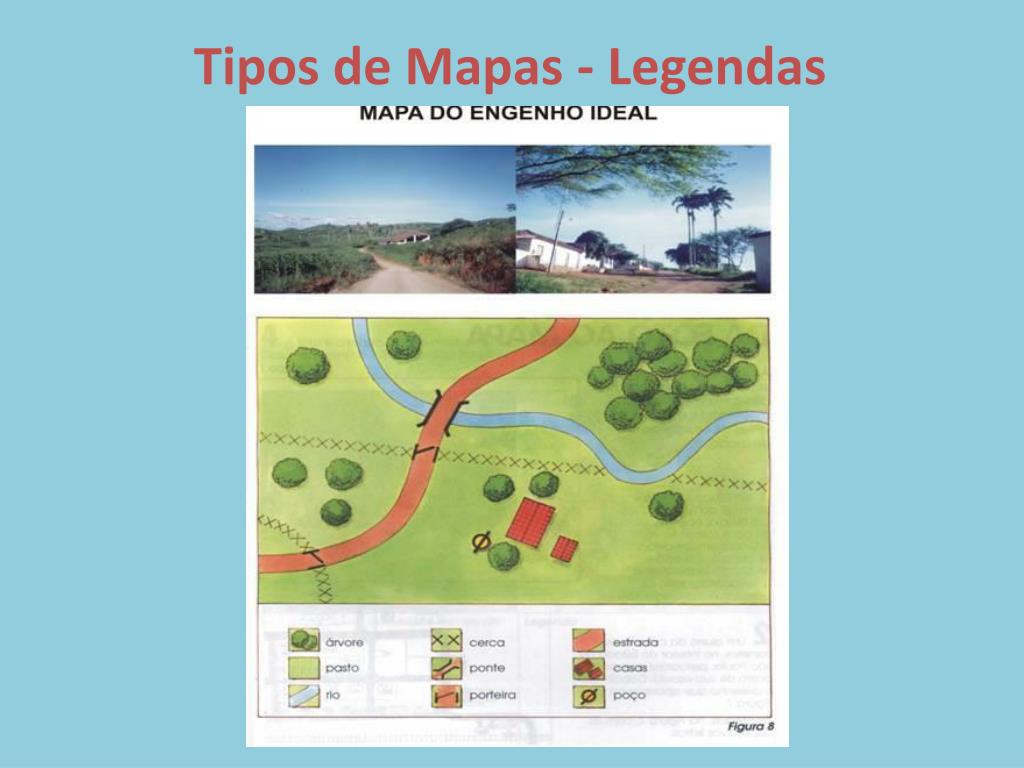

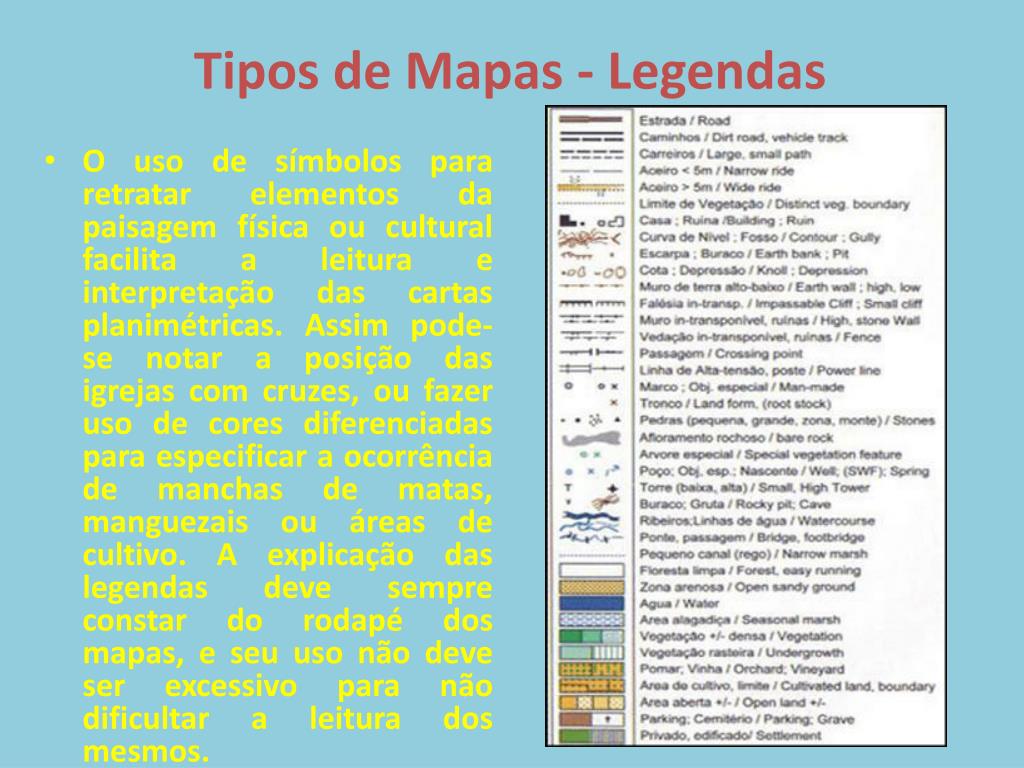

Tipos de Mapas - Legendas • O uso de símbolos para retratar elementos da paisagem física ou cultural facilita a leitura e interpretação das cartas planimétricas. Assim pode-se notar a posição das igrejas com cruzes, ou fazer uso de cores diferenciadas para especificar a ocorrência de manchas de matas, manguezais ou áreas de cultivo. A explicação das legendas deve sempre constar do rodapé dos mapas, e seu uso não deve ser excessivo para não dificultar a leitura dos mesmos.

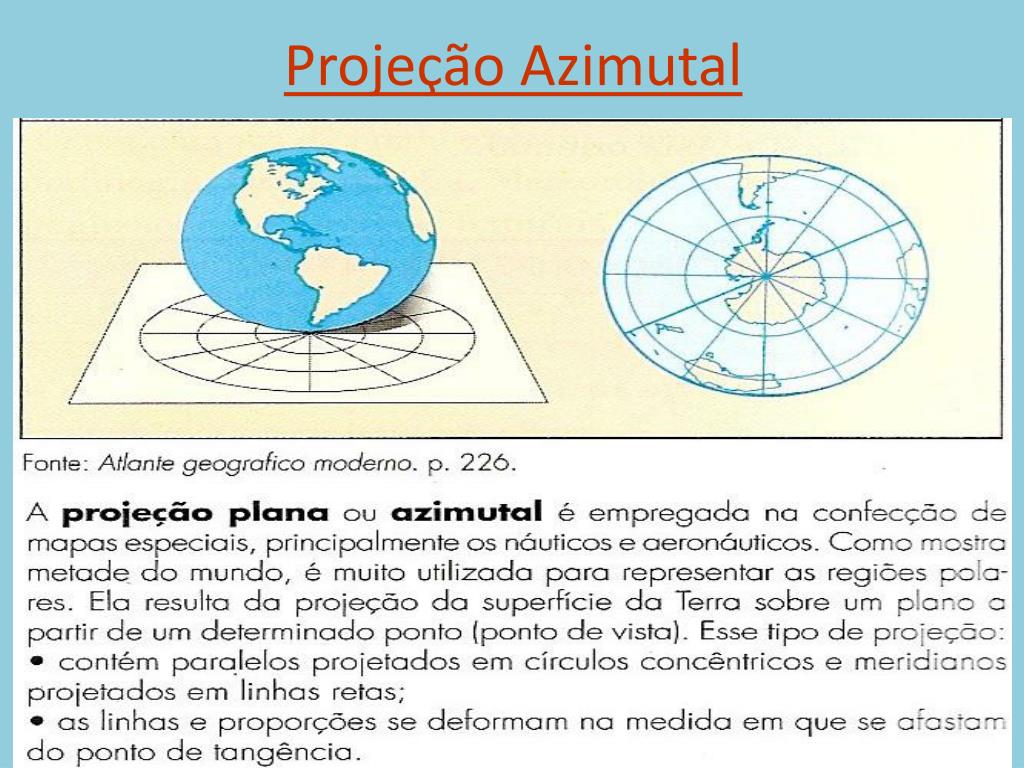

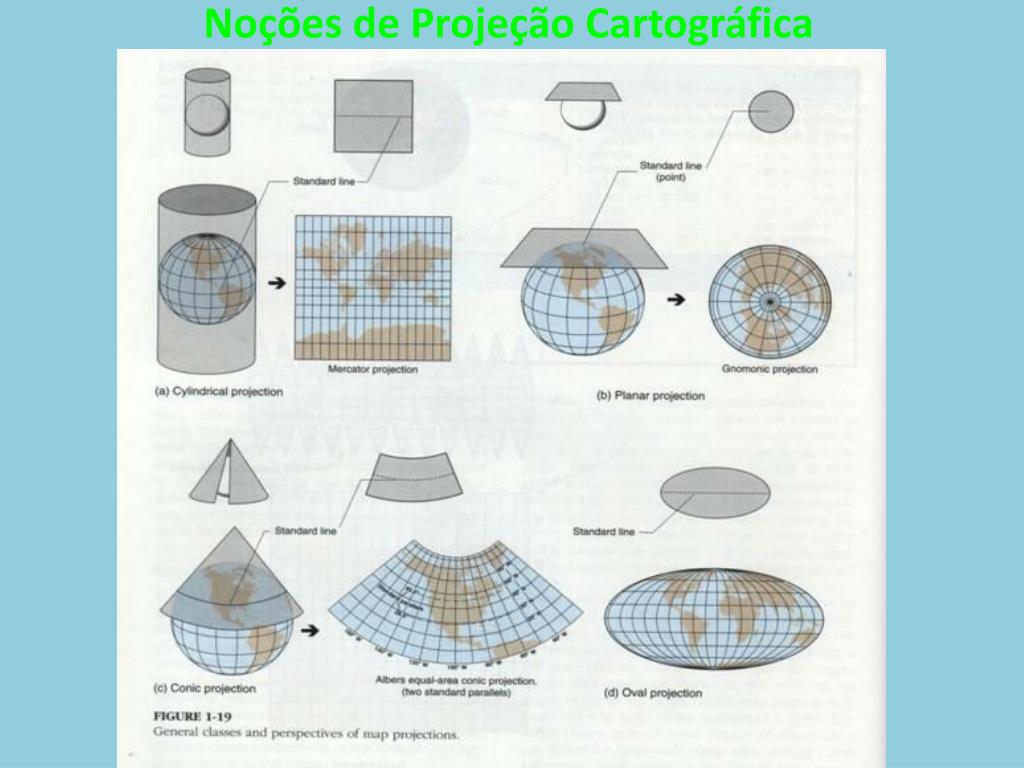

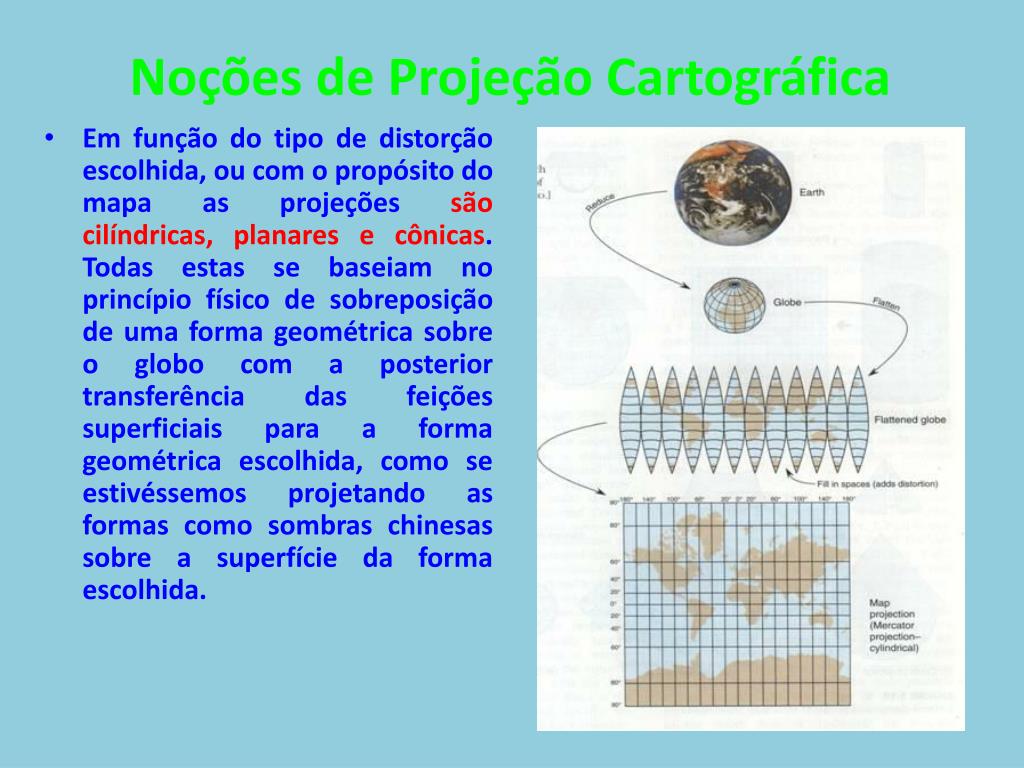

Noções de Projeção Cartográfica • Em função do tipo de distorção escolhida, ou com o propósito do mapa as projeções são cilíndricas, planares e cônicas. Todas estas se baseiam no princípio físico de sobreposição de uma forma geométrica sobre o globo com a posterior transferência das feições superficiais para a forma geométrica escolhida, como se estivéssemos projetando as formas como sombras chinesas sobre a superfície da forma escolhida.

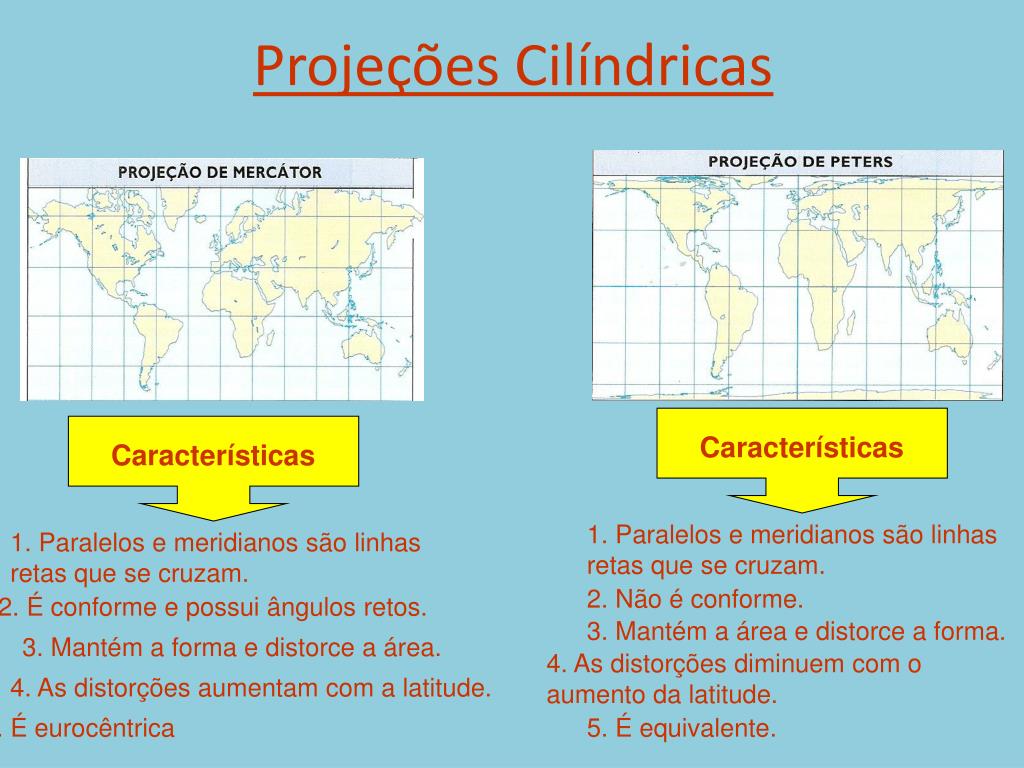

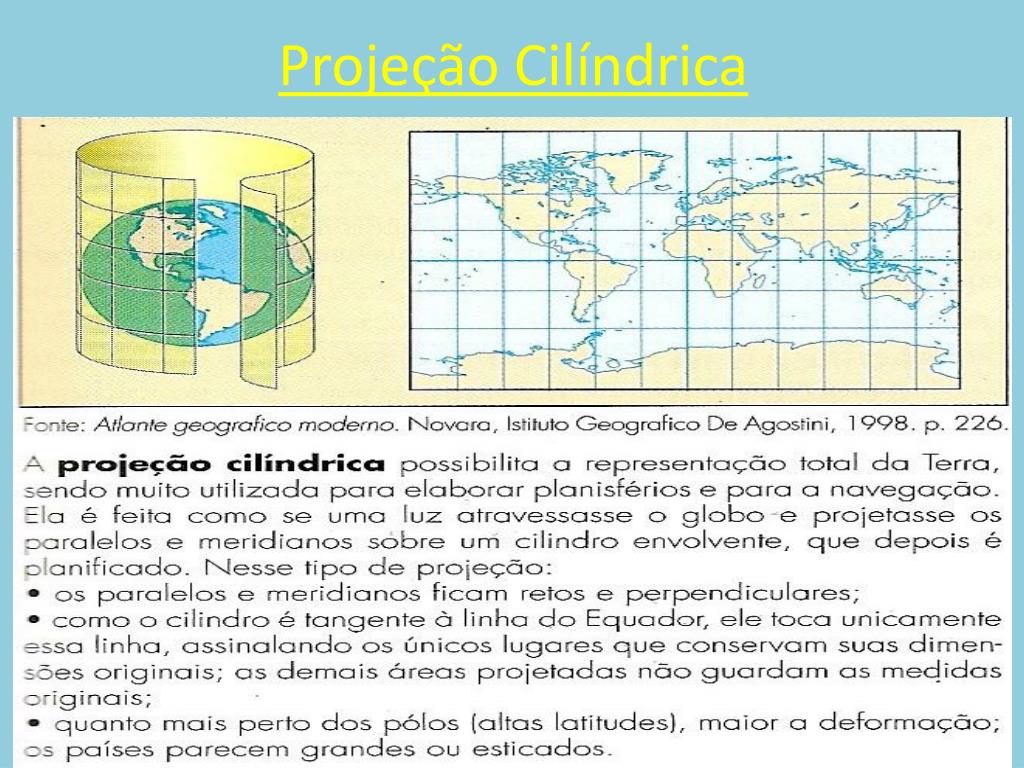

Projeções Cilíndricas Características Características 1. Paralelos e meridianos são linhas retas que se cruzam. 1. Paralelos e meridianos são linhas retas que se cruzam. 2. Não é conforme. 2. É conforme e possui ângulos retos. 3. Mantém a área e distorce a forma. 3. Mantém a forma e distorce a área. 4. As distorções diminuem com o aumento da latitude. 4. As distorções aumentam com a latitude. 5. É eurocêntrica 5. É equivalente.
Característica Característica 1. A América ocupa o centro do planisfério, devido ao abaulamento na região equatorial. 1. Tem a finalidade de mostrar a equivalência entre as massas continentais e oceânicas, por isso elas estão descontínuas.
