GRAFCET à séquence unique

AU « dur ». AU « doux ». GRAFCET à séquence unique. 1. dcy . a. 2. D. G D. dcy. b. 3. G. a. c. b. c. Cahier des charges: Après l’ordre de départ cycle « dcy », le chariot part jusque b, revient en c, repart en b puis rentre en a. Capteurs: a : chariot à gauche

cady
Download Presentation

GRAFCET à séquence unique

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

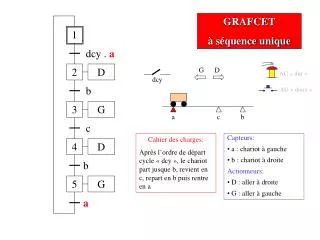

  1. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Cahier des charges: Après l’ordre de départ cycle « dcy », le chariot part jusque b, revient en c, repart en b puis rentre en a • Capteurs: • a : chariot à gauche • b : chariot à droite • Actionneurs: • D : aller à droite • G : aller à gauche 4 D b 5 G a

  2. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c 4 D Initialisation du Grafcet : b 5 G activation de(s)étape(s) initiale(s) a La transition 1-2 est validée

  3. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Ordre de marche dcy = 1 4 D b La réceptivité « dcy.a » est vraie &la transition est validée 5 G a La transition 1-2 est franchissable

  4. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Franchissement de la transition 4 D b • Désactivation de l’étape 1 • Activation de l’étape 2 5 G a Ordre de l ’action associée à l’étape 2

  5. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Étape 2 active 4 D b • Déplacement du chariot à droite 5 G a

  6. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c 4 D Remarque : L’opérateur peut décider ici d’enlever la commande départ cycle « dcy » pour que l’automatisme ne fait qu’UN cycle b 5 G a dcy

  7. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Étape 2 active 4 D b • Le chariot est devant le capteur c 5 G a Aucun effet dans le déroulement du Grafcet à ce moment précis

  8. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Étape 2 active 4 D b • Le chariot continue sa course jusqu’au capteur b 5 G a

  9. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Réceptivité « b » est VRAI & la transition 2 - 3 est validée 4 D b 5 G La transition est franchissable a

  10. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Franchissement de la transition 4 D b • Désactivation de l’étape 2 • Activation de l’étape 3 5 G a

  11. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Étape 3 active 4 D b Le chariot se déplace à gauche 5 G a

  12. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c La réceptivité « c » est VRAIE & la transition 3-4 est validée 4 D b Franchissement de la transition 5 G a Désactivation de l ’étape 3 Activation de l ’étape 4

  13. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Étape 4 active 4 D b Déplacement à droite du chariot 5 G a

  14. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Réceptivité « b » est VRAI & la transition 4 - 5 est validée 4 D b La transition est franchissable 5 G a • Désactivation de l’étape 4 • Activation de l’étape 5

  15. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Étape 5 active 4 D b Le chariot se déplace à gauche 5 G a

  16. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Étape 5 active 4 D b Le chariot se déplace à gauche et passe devant le capteur c 5 G a Aucun effet dans le déroulement du Grafcet à ce moment précis

  17. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Étape 5 active 4 D b Le chariot se déplace à gauche 5 G a

  18. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Réceptivité « a » VRAIE & la transition 5 -1 est validée 4 D b La transition est franchissable 5 G a Désactivation de l’étape 5 Activation de l’étape 1

  19. AU « dur » AU « doux » GRAFCET à séquence unique 1 dcy . a 2 D G D dcy b 3 G a c b c Étape 1 active 4 D b Pour lancer un nouveau cycle, il faut que l ’opérateur appui sur « dcy » 5 G a
