CCNA Exploration Network Fundamentals

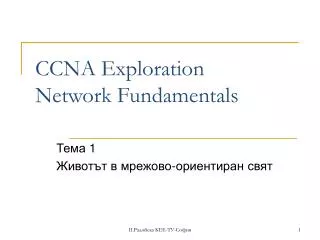

1. CCNA Exploration Network Fundamentals Тема 1 Животът в мрежово-ориентиран свят П.Радойска КЕЕ-ТУ-София 1

2. Мрежите в помощ на ежедневието ни История на комуникациите: Директен разговор; Писма; Телеграф; Телефон, факс; Мрежи за пренос на данни. Първите мрежи за пренос на данни – обмен на символни данни между директно свързани компютри. Модерните мрежи за пренос на данни – обмен на звук, видео, текст, графика между различни устройства. 2 П.Радойска КЕЕ-ТУ-София

3. Internet– неразделна част от ежедневието ни: Чрез Internet се получава различна информация: 3 П.Радойска КЕЕ-ТУ-София

4. Съвременни комуникационни средства Instant messaging– текстова камуникация м/у 2 и повече човека в реално време. Допълнителни възможности: пренос на звук, видео, файлове. Weblogs (blogs) Wikis (енциклопедии) Podcasting – звуково базирани; пресварителен запис на звук и прослушване през портативно у-во (iPods by Apple) Collaboration Tools – дава възможност за съвместна работа на физически отдалечени хора върху един общ документ. 4 П.Радойска КЕЕ-ТУ-София

5. Мрежите в помощ на обучението e-learning – доставка на учебни материали, ресурси и инструменти по интернет; Примери: Cisco Netacad Онлайн курсовете имат допълнителни предимства за бизнеса: Съвременни и актуализирани учебни материали; Възможност за обучаване на голяма аудитория; Високо качество на обучението; Ниска себестойност. 5 П.Радойска КЕЕ-ТУ-София

6. Мрежите в помощ на работата Бизнес мрежите могат да се използват за обмен на различни типове информация: e-mail, видео, съобщения, телефонни разговори. 6 П.Радойска КЕЕ-ТУ-София

7. Интранет и частните мрежи позволяват сигурно комуникиране и обмен на транзакции между всички служители, отдели и офиси в рамките на една фирма, независимо от географското разположение. Екстранет и разширените интранет мрежи позволяват на доставчици, разпространители и клиенти ограничен достъп до корпоративна информация. 7 П.Радойска КЕЕ-ТУ-София

8. Мрежите като доставчик на забавления 8 П.Радойска КЕЕ-ТУ-София

9. Комуникации – какво е това? Може да притежава множество форми и да използва различни среди. Преди да се присъпи кам кмуникации се договарят правилата (протоколите - Protocols) Правилата за успешна комуникация включват: Ясно оределяне на изпращач и получател; Договаряне на метода за комуникиране (директно, телефон, писмо, снимки...); Договаряне на общ език и граматика; Договаряне на скорост и време на доставка на съобщението; Потвърждение или съгласие на двете страни. Как изглеждат тези правила при компютърните мрежи? 9 П.Радойска КЕЕ-ТУ-София

10. Качество на комуникациите Комуникацията между хора е успешна, когато получателят е чул и разбрал съобщението на изпращача. При мрежите се използва същият критерий, но тук някои външни фактори могат да оказват влияние в/у качеството: Качеството на пътя м/у изпращач и получател; Колко пъти се променя (прекодира) съобщението; Колко пъти се препредава или преадресира съобщението; Брой едновременно изпратени съобщения; Допустимото време за доставка на съобщението. 10 П.Радойска КЕЕ-ТУ-София

11. Вътрешни фактори, които се отразяват върху успеха на мрежовите комуникации: Размер на съобщението; Сложност на съобщението; Важност на съобщението. 11 П.Радойска КЕЕ-ТУ-София

12. Мрежови комуникации Всички мрежи притежават 4общи базови елемента: Правила (договорки) за изпращане, насочване, получаване и интерпретиране на съобщението; Самото съобщение, което се пренася; Начина на свързване на устройствата, които си комуникират (преносната среда - medium) ; Мрежовите устройства, които си препредават съобщението. 12 П.Радойска КЕЕ-ТУ-София

13. Мрежови елементи 13 П.Радойска КЕЕ-ТУ-София

14. Мрежовите връзки могат да са кабелни или безжични. Кабели: UTP, Coaxial, Optic Fibers ... Безжични: Bluetooth, laser, microwave ... 14 П.Радойска КЕЕ-ТУ-София

15. Протоколи – правилата, според които мрежовите устройства комуникират помежду си. В момента се използва съвкупността от протоколи, описани в модела TCP/IP (Transmission Control Protocol/Internet Protocol). Някои от протоколите, които работят на най-високо ниво на TCP/IP модела: 15 П.Радойска КЕЕ-ТУ-София

16. Специализирани мрежи Различни услуги – различни мрежи.Традиционните услуги като: телефон, радио, телевизия, комрютърни мрежи за данни имат собствени мрежи за доставка (свои варианти на 4-те основни сомуникационни елемента). 16 П.Радойска КЕЕ-ТУ-София

17. Съсредоточени (Converged) мрежи Съсредоточени мрежи Технологичния напредък позволява обединяването на всички тези мрежи в една. Възможнастта да се пренася звук, видео и данни по една мрежа премахва нуждата от отделни мрежи. 17 17 KC KHOR, Multimedia Univ. Cyberjaya П.Радойска КЕЕ-ТУ-София

18. Мрежови архитектури Термина мрежова архитектура включва 2 компонента: Технологии, които осигуряват инфраструктурата; Програмни услуги и протоколи, които осигуряват преноса на съобщения през инфраструкутрата. Контролират се 4 основни мрежови характеристики, чрез които се осигуряват потребителските нужди: Толеранс на откази; Разширяемост; Качество на услугите -Quality of service (QoS); Защитеност. 18 18 KC KHOR, Multimedia Univ. Cyberjaya П.Радойска КЕЕ-ТУ-София

19. Intelligent Information Networks I фаза – всички комуникации по една мрежа. II фаза – всички услуги в едно устройство Телефонно избиране Избор на видеоизточник; Рутиране на данни; Защита. Бъдещи планове – гъвкави и разширяеми мрежи, висококачествени услуги, зашита. 19 П.Радойска КЕЕ-ТУ-София

20. Мрежови архитектури Термина мрежова архитектура включва 2 компонента: Технологии, които осигуряват инфраструктурата; Програмни услуги и протоколи, които осигуряват преноса на съобщения през инфраструкутрата. Контролират се 4 основни мрежови характеристики, чрез които се осигуряват потребителските нужди: Толерантност към откази; Разширяемост; Качество на услугите -Quality of service (QoS); Защитеност. 20 20 KC KHOR, Multimedia Univ. Cyberjaya П.Радойска КЕЕ-ТУ-София

21. Толерантност към откази 21 П.Радойска КЕЕ-ТУ-София

22. Разширяемост 22 П.Радойска КЕЕ-ТУ-София

23. Качество на услугите -Quality of service (QoS) 23 П.Радойска КЕЕ-ТУ-София

24. Защитеност 24 П.Радойска КЕЕ-ТУ-София

25. Толерантни към грешки мрежови архитектури Първите мрежи: Crcuit switched connection-oriented network При разпадане на връзката трябва ново свързване. 25 П.Радойска КЕЕ-ТУ-София

26. Packet Switched Connectionless Network– премахват ограниченията на circuit switch Networks 26 П.Радойска КЕЕ-ТУ-София

27. Packet Switched Connectionless Network Гъвкави, толерантни към грешки мрежови архитектури: Не се налага резервиране на цял път за всяко свързване на крайни потребители (end-to-end); Всяка порция от съобщението може да се достави до получателя по всеки от възможните пътища; Едновременно в мрежата се пренасят порции съобщения от различни изпращачи; Чрез използване на динамични резервни пътища без намесата на потребителя се осигуряват толерантни към грешки и разширяеми методи за комуникация. 27 П.Радойска КЕЕ-ТУ-София

28. Предимства на Circuit Switched Connection-Oriented Network Качеството и целостта на съобщенията, транспортирани по connection-oriented мрежите е гарантирано; Позволява се наемане на канал за определен период от време. 28 П.Радойска КЕЕ-ТУ-София

29. Разширяема мрежова архитектура Архитектурата на Internet - Tier-1 ISPs– центъра, който осигурява национални и интернационални връзки. - Tier-2 ISPs– осигуряват регионарлни услути. Те плащат на Tier-1 ISPs - Tier-3 ISPs– локални доставчици на услуги за крайния потребител. Те плащат на Tier-2 ISPs. 29 П.Радойска КЕЕ-ТУ-София

30. Internet – колекция от свързани частни и публични мрежи, която има йерархична структура с различни нива на услуги за адресиране, именоване и свързване. 30 П.Радойска КЕЕ-ТУ-София

31. На всяко ниво от йерархията мрежовите оператори могат да се свързват помежду си и да обменят трафик. Като резултат мрежовият трафик към локални или регионални услуги не се налага да преминава през центъра. 31 П.Радойска КЕЕ-ТУ-София

32. Няма централна организация, която да регулира и управлява работата на Интернет. Спазването на стандартите от производителите на хардуер и софтуер гарантира съвместимостта на устрайствата и възможността за разширяване на съществуващата инфраструктура. 32 П.Радойска КЕЕ-ТУ-София

33. Осигуряване на качество (QoS) Packet-switched архитектурата не гарантира доставката на пакетите, от които се състои едно съобщение (като време, подредба и бройка). Необходим е допълнителен механизъм за осигуряване на целостта на съобщението. Необходим е механизъм за управление на задръстванията. Мрежите нямат неограничени ресурси, затова е необходимо за се осигури качествена работа. Ресурсни ограничения: Технологични; Ценови; Локален достъп до високоскоростни услуги. 33 П.Радойска КЕЕ-ТУ-София

34. Осигуряването на качество изисква множество технологии за управление на натоварването на мрежовите ресурси. За да се осигури високо качество на услуите за определени приложения се налага приоретизиране на пакетите и маркиране на пакети, които могат да се забавят или дори изхвърлят. 34 П.Радойска КЕЕ-ТУ-София

35. QoS Класификация: - Данните се класифицират на базата на правила. Например: Комуникации, за които времето е определящо или са от голяма важност, се слагат в отделна категория от тези, които са с по-малка важност. Задаване на приоритети: - На базата на характеристиката на информацията. Например: В едно промишлено предприятие потокът от видеоинформация не се счита за важен и за това мрежовият администратор му дава по-нисък приоритет. 35 П.Радойска КЕЕ-ТУ-София

36. Мрежова сигурност Трябава да се гарантира ненамесата на трети лица в комуникацията. 2 подхода за гарантиране на сигурност: Защита на инфраструктурата – физическа защитеност на мрежовите устройства и защита на достъпа до управление на тези устройства; Защита на съдържанието – за остане непроменено и непрослушано. 36 П.Радойска КЕЕ-ТУ-София

37. Мерки за сигурност: Предотвратяване на разкриване и кражба на информация; Предотвратяване на промяна на информацията; Предотвратяване на отказ от услуги. Постигане на сигурност означава: Гарантиране на конфиденциалност; Управление на комуникационната цялост; Гарантиране на годност. 37 П.Радойска КЕЕ-ТУ-София

38. 38 П.Радойска КЕЕ-ТУ-София

39. Тенденции в развитието на мрежите 3основни тенденции: Увеличаване на мобилните клиенти; Разпространение на кабелните устройства; Увеличаване на обхвата на услугите. С усъвършенстване на мрежите нуждата от квалифициран персонал нараства (в IT и не IT индустрията) 39 П.Радойска КЕЕ-ТУ-София

40. Благодаря за вниманието! П.Радойска КЕЕ-ТУ-София 40
