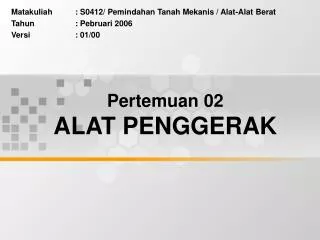

  1. Matakuliah : S0412/ Pemindahan Tanah Mekanis / Alat-Alat Berat Tahun : Pebruari 2006 Versi : 01/00 Pertemuan 02ALAT PENGGERAK

  2. Learning Outcomes Pada akhir pertemuan ini, diharapkan mahasiswa akan mampu : • Mahasiswa dapat membandingkan alat penggerak ( traktor ) dengan roda rantai dan roda karet terkait fungsinya (C4)

  3. Outline Materi 2.1. Pengenalan Traktor 2.2. Pembagian Traktor berdasarkan roda

  4. 2.1. Pengenalan Traktor • Tractor adalah alat yang mengubah tenaga mesin  tenaga penggerak [ prime mover ] • Hal-hal yang harus diperhatikan dalam memilih spesifikasi tractor : • 1. Ukuran traktor yang memungkinkan dalam pekerjaan • 2. Traksi yang tersedia dan medan yang diinginkan • 3. Kekerasan permukaan medan • 4. Kelandaian maksimal • 5. Jarak pengangkutan [ haul distance ] dan kec. Gerak • 6. Jenis pekerjaan lanjutan • 7. Mobilisasi alat • 8. Faktor lingkungan

  5. 2.2. Pembagian Traktor berdasarkan roda

  6. 2.2. Pembagian Traktor berdasarkan roda • Roda Rantai [ Crawler Tractor ] Pemakaian : - Sebagai tenaga penggerak [ bulldozer, loader, scraper dll ] - Sebagai penggerak alat angkut - Sebagai tempat dudukan bagi alat lain. Alat ini dibutuhkan bila gesekan antara roda dan permukaan tanah besar, dan untuk mendapatkan tenaga supaya tidak terjadi slip.

  7. 2.2. Pembagian Traktor berdasarkan roda • Roda Rantai [ Crawler Tractor ] Jenis ini dapat dibedakan atas 2  1. Roda model Swamp  tanah lunak 2. Roda model Crawler  tanah keras Umumnya di pasaran tersedia traktor berbagai ukuran 75 HP s.d. 700 HP , dengan kecepatan 7-8 MpH atau 10-12 km/j .

  8. 2.2. Pembagian Traktor berdasarkan roda • Roda Rantai [ Crawler Tractor ] Berdasarkan pengalaman pemeliharaan yang harus diperhatikan pada alat ini adalah dibagian bawah [ under carriage ], yang disebabkan : 1. Benturan keras dg batuan  trackshoe 2. Sering berjalan di perm. miring dan berputar membalik pd. satu arah 3. terlalu sering slip dengan tanah  trackshoe 4.stelan trackshoe yang terlalu kendor / kencang

  9. 2.2. Pembagian Traktor berdasarkan roda b. Roda Karet [ Wheel Tractor ] Pemakaian : - untuk kecepatan lebih tinggi - jarak angkut lebih besar Pada kondisi tanah yang lembek Rolling resistance akan bertambah , yang mengurangi tenaga efektif alat.

  10. 2.2. Pembagian Traktor berdasarkan roda b. Roda Karet [ Wheel Tractor ] Jenis ini dapat dibedakan atas 2  1. Roda 2  dengan gerak/manuver lebih besar , gigi lebih besar, traksi lebih besar, RR lebih kecil, biaya pemeliharaan ban lbh rendah 2. Roda 4 lebih mudah dikendalikan, stabil, sedikit goyangan , memungkinkan berjalan lebih cepat, dapat dijalankan sendiri [ jk dilepaskan trailnya]

  11. 2.2. Pembagian Traktor berdasarkan roda Perbandingan Crawler Tractor dan Wheel Tractor • Kondisi Kerja : - Tenaga tarik besar - Koefisien traksi > 0,9 - Dapat bekerja di berbagai kondisi tanah • Efek pada tanah dasar: - Ground Impact relatif besar - dapat berpijak baik pada tanah dan memiliki shoe berbagai ukuran 0,4 – 1,05 kg/cm2/ [Floating lebih baik] • Pemakaian : - Dapat digunakan pada tanah bergumpal - Mobilitas/ manuver rendah - Jarak angkut dekat - Dapat memotong tanah tebal - Kec. relatif rendah, Kecepatan mundur 4-7 mil/jam CRAWLER TRACTOR

  12. 2.2. Pembagian Traktor berdasarkan roda Perbandingan Crawler Tractor dan Wheel Tractor • Kondisi Kerja : - Tenaga tarik lebih kecil - Koefisien traksi <0,6 - Dapat bekerja di tanah/ permukaan keras dan tidak pada tanah lembek • Efek pada tanah dasar: - Ground Impact relatif kecil - Memberikan kepadatan yang baik tergantung dari counter weight dan balas yang digunakan [ukuran balas 1,25 – 1,5 kg/cm2/ ] • Pemakaian : - Baik untuk tanah gembur - Mobilitas/ manuver tinggi - Jarak angkut jauh - Dapat memotong tanah tipis - Kec. relatif tinggi, Kecepatan mundur 8-12 mil/jam - Memiliki kebebasan pandang yang baik WHEEL TRACTOR
