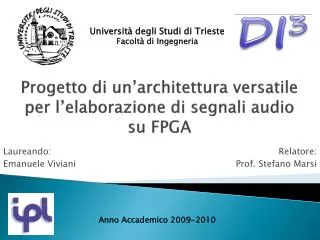

Università degli Studi di Trieste Facoltà di Ingegneria. Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA. Laureando: Emanuele Viviani. Relatore: Prof. Stefano Marsi. Anno Accademico 2009-2010. Obiettivi della tesi. Sistema versatile di elaborazione audio

Download Presentation

Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Università degli Studi di Trieste Facoltà di Ingegneria Progetto di un’architettura versatile per l’elaborazione di segnali audiosu FPGA Laureando: Emanuele Viviani Relatore: Prof. Stefano Marsi Anno Accademico 2009-2010

  2. Obiettivi della tesi • Sistema versatile di elaborazione audio • Filtri passa basso • Filtri passa alto • Filtri passa banda • … • Implementazione di un filtro adattativo • Algoritmo LMS Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  3. Filtri adattativi • Classe di filtri i cui coefficienti variano nel tempo • Riduzione del rumore: • s+n1: segnale utile con sovrapposta una componente rumorosa; • n2: rumore correlato a quello che si sovrappone al segnale utile. Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  4. Soluzioni • Realizzazione di un filtro FIR di ordine elevato • Lunghezza del filtro regolabile • Coefficienti modificabili • Numero di bit significativi dei coefficienti regolabile • Implementazione di un processore Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  5. Scheda di sviluppo DE1 • FPGA • Cyclone II EP2C20F484C7 Altera • I/O Devices • Built-in USB Blaster for FPGA configuration • Line-in, Line-out, Mic-in (24-bit audio CODEC) • Memory • 8-MB SDRAM • Switches, LEDs, Displays, and Clocks • 10 toggle switches • 4 debounced pushbutton switches • 10 red LEDs, 8 green LEDs • 27-MHz and 50-MHz oscillators Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  6. Caratteristiche Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  7. Struttura sviluppata R R Interfaccia audio s+n1 Filtro FIR Selettore L L n2 Nios II System Interfaccia audio Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  8. Interfaccia Audio R R Interfaccia audio L L • Genera i segnali di sincronismo • Riceve i segnali dell’ADC • Invia i campioni al filtro • Riceve i dati elaborati • Invia i dati al DAC Uscita Sommatore Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  9. Filtro FIR FIR x[n] y[n] Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  10. Struttura del filtro • Un blocco MAC (Multiply-Accumulate) • Una memoria coefficienti • Una memoria dati • Blocco di sincronismo Memoria Dati Ingresso audio MAC Blocco di sincronismo Lunghezza filtro Uscita Filtro Memoria Coefficienti Nuovi Coefficienti Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  11. Memoria dati • 1024 parole a 16 bit • Memoria dualport • Indirizzamento circolare • Un puntatore scrittura • Un puntatore lettura Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  12. Memoria coefficienti • 1024 parole a 32 bit • Memoria dualport Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  13. MAC • Intellectual Property fornito da Altera • Sfrutta i componenti hardware integrati nella FPGA Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  14. Blocco di sincronismo • Controlla la lettura dalle memorie • Imposta il sincronismo tra i dati e l’esecuzione delle MAC • Ferma l’esecuzione delle MAC quando viene raggiunta la lunghezza del filtro richiesta Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  15. Ingresso Audio secondario Selettore Selettore Uscita Filtro Uscita audio • Seleziona il segnale d’uscita: • Il risultato del filtro • La differenza tra un segnale secondario e l’uscita del filtro • Il segnale secondario Selezione Uscita Precisione Coefficienti Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  16. Nios System • Sistema SOPC (system-on-a-programmable-chip) • Formato da: • Processore «Fast» della famiglia «Nios II» • On chip RAM • External SDRAM Controller • Audio and Video Config • Parallel I/O Port per il controllo del filtro • Parallel I/O Port per le periferiche esterne Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  17. Algoritmo LMS Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  18. Segnale di prova • Canale destro: • Ottenuto come somma di: • Sinusoide a 1KHz • Rumore bianco • Canale sinistro: • Rumore correlato Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  19. Risultati ottenuti Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA

  20. GRAZIE Progetto di un’architettura versatile per l’elaborazione di segnali audio su FPGA
