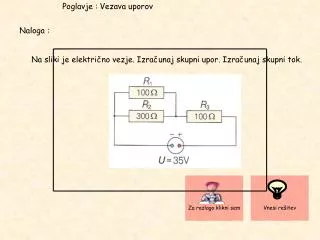

  1. Poglavje : Vezava uporov Naloga : Na sliki je električno vezje. Izračunaj skupni upor. Izračunaj skupni tok. Za razlago klikni sem Vnesi rešitev

  2. Korak : Izpišemo podatke Korak : Izpeljemo obrazec za vzporedno vezana R Če ne razumeš posameznega koraka, klikni na korak. Korak : Izračunamo upor Korak : Izrazimo električni tok Korak : Zapišemo odgovore Nazaj na nalogo

  3. Korak R1 = 100Ω R2 = 300Ω R3 = 100Ω U = 35V Izpišemo podatke. Pogledamo kako so vezani upori: upornik R1 in R2 sta vezana vzporedno, upornik R3 pa zaporedno. Nazaj na posamezne korake

  4. Pri vzporedni vezavi je skupni upor manjši od obeh uporov. Izpeljemo obrazec za vzporedno vezana upornika R1 in R2. Izračunamo nadomestni upor vzporedno vezanih upornikov. Korak R' = R' = Nazaj na posamezne korake

  5. Skupni upor celotnega vezja je enak vsoti nadomestnega upora upornikov R1 in R2 ter upornika R3. Upor R' in R3 sta vezana zaporedno, zato se seštejeta. Izračunamo skupni upor celotne vezave upornikov. Korak R = R' + R3 R = 75Ω + 100Ω = 175Ω Nazaj na posamezne korake

  6. Korak R = I = Iz Ohmovega zakona izrazimo električni tok. V obrazec za tok vstavimo podatke za napetost in skupni upor. Enota za tok je A. Nazaj na posamezne korake

  7. Korak Skupni upor je 175Ω. Skupni tok je 0,2A. Napišemo odgovore na vprašanja. Nazaj na posamezne korake

  8. Naloga : Na sliki je električno vezje. Izračunaj skupni upor. Izračunaj skupni tok. Katera rešitev je pravilna ? Klikni na pravilen odgovor. Skupni upor je 180Ω. Skupni tok je 0,2A. Skupni upor je 175Ω. Skupni tok je 0,2A. Skupni upor je 175Ω. Skupni tok je 2A.

  9. Tvoja rešitev je pravilna Nazaj v glavni meni

  10. Tvoja rešitev je napačna. Oglej si razlago koraka. Nazaj v glavni meni
