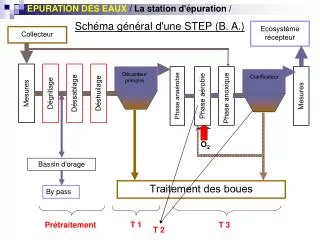

Décanteur primaire. Clarificateur. Ecosystème récepteur. EPURATION DES EAUX / La station d'épuration /. Collecteur. Schéma général d'une STEP (B. A.). Mesures. Dégrillage. Déssablage. Déshuilage. Phase anaérobie. Phase aérobie. Phase anoxique. Mesures. O 2. Bassin d'orage.
E N D
Décanteur primaire Clarificateur Ecosystème récepteur EPURATION DES EAUX / La station d'épuration / Collecteur Schéma général d'une STEP (B. A.) Mesures Dégrillage Déssablage Déshuilage Phase anaérobie Phase aérobie Phase anoxique Mesures O2 Bassin d'orage Traitement des boues By pass T 1 Prétraitement T 3 T 2
EPURATION DES EAUX / La station d'épuration / Principaux modèles PRINCIPAUX MODELES • Réacteur homogène (cellules en suspension) • Lagunage • Boues activées • Réacteur hétérogène (cellules fixées sur support) • Lits bactériens • Biodisques • Réacteur à membrane
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène REACTEURS HOMOGENES • Technologies • Lagunage : procédé extensif • Boues activées (B. A. ) : procédé intensif • Principes de fonctionnement • Biomasse libre en suspension bioflocs • Fonctionnement en continu • alimentation permanente en substrat B + S Bn + Résidus S (dont eau épurée) • soutirage permanent risque de lessivage recirculation (B. A. !) • Aération naturelle (lagunage) ou forcée (B. A.) • Régulation de la nature de la biomasse possible via recirculation (B. A. !) A éliminer
www.feralco.com www.savoirs.essonne.fr www.arsatese-loirebretagne.asso.fr EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène BIOFLOCS • Consortium d'espèces • Bactéries épuratrices • Protozoaires • Larves • … • Composition variable selon • Caractéristiques de l'eau brute • Oxygénation • Temps de séjour dans les bassins (âge des boues) • Température Bactéries filamenteuses Boues flottantes bulking
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène / Lagunage LAGUNAGE Aération Finition Traitement III TRAITEMENTS I et II TRAITEMENTS II et III PRETRAITEMENT Décantation des MES Oxydation & assimilation DBO Clarification par décantation des MSV Oxydation & assimilation DBO Nitrification Dégrillage Clarification par filtration et adsorption Dénitrification par assimilation végétale
Louveigné www.aide.be Malmedy www.aide.be Malmedy (AIDE) EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs homogènes / Lagunage Prétraitements Traitement primaire Traitement secondaire Traitement tertiaire
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène / Lagunage • Aération naturelle (échanges avec atmosphère) ou forcée ( lagune aérée) • Extensif car • profondeur limitée (diffusion d'O2≤ à +/- 1,2m) • aération proportionnelle à la surface • faible consommation d'énergie • Temps de contact long (quelques jours, voire semaines) • Résiste bien aux variations des caractéristiques de l'eau brute • Sensible à la température • Curage nécessaire • Efficacité limitée • Aucune maîtrise
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène / Lagunage • Modèles • Lagune aérobie • à microphytes profondeur > 0,8 m • à macrophytes (= lagunes plantées) profondeur < 0,3 m • filtration et adsorption • fixation des eutrophisants • Lagune anaérobie profondeur > 1,5 m et forte charge • méthanisation • odeurs
Rochefort (F) www.ville-rochefort.fr Ho Chi Minh City www.balteau.eu Malmedy www.aide.be Malmedy (AIDE) EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène / Lagunage
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène / Boues activées BOUES ACTIVEES Modèle traditionnel Bassin d'aération Clarificateur Ecosystème récepteur Air Purge traitement des boues Recirculation DBO soluble Gaspillage d'O2 O2 DBO réfractaire
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène / Boues activées Aération étagée Bassin d'aération Clarificateur Ecosystème récepteur Air Purge traitement des boues Recirculation DBO soluble Adapter apport O2 à demande O2 DBO réfractaire
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène / Boues activées Alimentation étagée Clarificateur Ecosystème récepteur Air Purge traitement des boues Recirculation DBO soluble Adapter apport DBO à offre d'O2 O2 DBO réfractaire
Goffontaine (AIDE) Membach (AIDE) Engis (AIDE) EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs homogènes / Boues activées Prétraitements Traitement primaire Traitement secondaire Traitement tertiaire
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs homogènes / Boues activées Grosses Batteswww.aide.be
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène / Boues activées • Aération forcée • De fond : injection de fines bulles • De surface : pulvérisation et échange avec atmosphère • Intensif car • compact • forte consommation d'énergie • Temps de contact court (quelques heures) • Sensible aux variations des caractéristiques de l'eau brute • Insensible à la température • Extraction permanente des boues • Efficacité • élevée sur MES et DBO • Dénitrification possible • Déphosphatation biologique possible • Maîtrise par • modulation de l'aération • gestion de l'âge des boue
www.aide.be Google Earth EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène / Boues activées / Modèles STEP Membach (AIDE)
Google Earth EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène / Boues activées / Modèles STEP Wegnez (AIDE)
www.aide.be Google Earth EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène / Boues activées / Modèles STEP Grosses Battes (AIDE)
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteur homogène / Boues activées / Modèles
Décanteur primaire Clarificateur EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Lit bactérien LIT BACTERIEN Boue primaire Boue secondaire Eau Substrat assimilé Substrat en solution
Yerne www.aide.be EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Lit bactérien Prétraitements Traitement primaire Traitement secondaire Traitement tertiaire
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Lit bactérien Yerne www.aide.be
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Lit bactérien • Lit bactérien biofilm • support inerte [B] = f(surface volumique) • gradient de concentrations • aération naturelle (tirage) voire forcée (ventilateurs) • intensif • temps de contact très court (quelques minutes) adsorption • peu sensible aux variations des caractéristiques de l'eau brute • insensible à la température (! gel des décanteurs) • purge des boues en continu / pas de recirculation des boues • efficacité élevée sur DBO • risque de ponding diluer eau brute • Elimination N aléatoire, P nulle • pas de maîtrise
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Lit bactérien BIOFILM Rétractions Bulles de gaz Eau brute Support Support Eau brute Carence en S et O2 Carence en S Biofilm jeune AUTOCURAGE [O2] B i o f i l m â g é
www.ne.ch www.ovive.fr www.horus-environnement.com www.reseauprojection.org EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Lit bactérien
www.photoblog.com www.axogreen.fr www.horus-environnement.com www.ac-orleans-tours.fr EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Lit bactérien
www.sessil.com www.sessil.com www.sessil.com EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Lit bactérien
www.ceillac.com EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Biodisques BIODISQUES Aération Alimentation
Chawresse www.balteau.be EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Biodisques Prétraitements Traitement primaire Traitement secondaire Traitement tertiaire
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Biodisques Rosoux (AIDE)
EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Biodisques • Biodisques biofilm • aération alternée (immersion / émersion) • intensif • temps de contact très court (quelques minutes) • peu sensible aux variations des caractéristiques de l'eau brute • insensible à la température (! gel des décanteurs et nitrif-dénitirif) • purge des boues en continu / pas de recirculation des boues • danger si arrêt de la rotation • efficacité élevée sur DBO • Elimination N et P possible • pas de maîtrise
Bullangewww.aide.be Chawressewww.aide.be Rosouxwww.aide.be www.balteau.be EPURATION DES EAUX / La station d'épuration / Principaux modèles / Réacteurs hétérogènes / Biodisques
