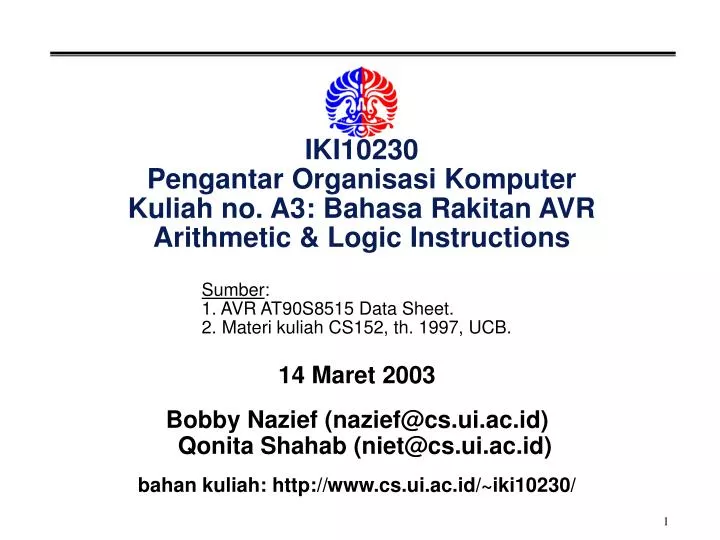

IKI10230Pengantar Organisasi KomputerKuliah no. A3: Bahasa Rakitan AVRArithmetic & Logic Instructions

Sumber:1. AVR AT90S8515 Data Sheet.2. Materi kuliah CS152, th. 1997, UCB.

14 Maret 2003

Bobby Nazief (nazief@cs.ui.ac.id)Qonita Shahab (niet@cs.ui.ac.id)

bahan kuliah: http://www.cs.ui.ac.id/~iki10230/

angka values constants

sama

Angka (values, constants)
  • LDI R16,0x39
  • LDI R16,0b111001
  • LDI R16,57
  • LDI R16,’9’
addition
Addition
  • ADDITION (Penambahan)
    • Contoh: ADD
    • Instruksi perhitungan format 2 operand, dengan hasil (destinations) operasi disimpan pada argumen PERTAMA

ADD Rd, Rr

Tambahkan isi register Rd dan Rr, simpan hasilnya pada isi register Rd

The arguments can ONLY be registers, no values, no constants

  • ADD IMMEDIATES
    • ADDI  tidak ada!
subtraction
Subtraction
  • SUBTRACTION (Pengurangan)
    • Contoh: SUB
    • Instruksi pengurangan format 2 operand, dengan hasil (destinations) operasi disimpan pada argumen PERTAMA

SUBRd, Rr

The arguments can ONLY be registers, no values, no constants

  • SUBTRACT IMMEDIATES
    • Contoh: SUBI
    • Instruksi perhitungan dengan values/constants, dengan hasil (destinations) operasi disimpan pada argumen PERTAMA

SUBIRd, k

Ingat: immediates hanya dapat dioperasikan dengan R16-R31

Ingat: hasil operasi aritmetik disimpan di operand sebelah KIRI

example add sub

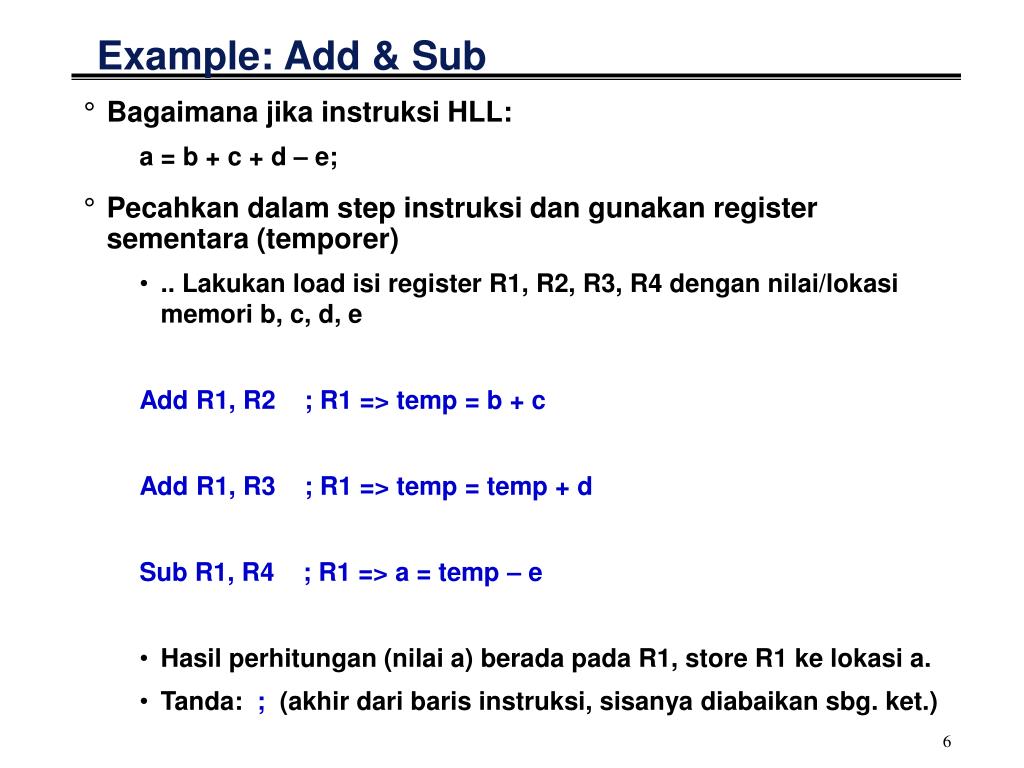

Example: Add & Sub
  • Bagaimana jika instruksi HLL:

a = b + c + d – e;

  • Pecahkan dalam step instruksi dan gunakan register sementara (temporer)
    • .. Lakukan load isi register R1, R2, R3, R4 dengan nilai/lokasi memori b, c, d, e

Add R1, R2 ; R1 => temp = b + c

Add R1, R3 ; R1 => temp = temp + d

Sub R1, R4 ; R1 => a = temp – e

    • Hasil perhitungan (nilai a) berada pada R1, store R1 ke lokasi a.
    • Tanda: ; (akhir dari baris instruksi, sisanya diabaikan sbg. ket.)
arithmetic instructions lain lain
Arithmetic Instructions: Lain-lain
  • ADIW
  • SBIW
  • DEC
  • INC
  • CLR
  • MUL
  • TST
  • dsb
example compare instructions
Example: Compare Instructions
  • Contoh instruksi yang mempengaruhi status register
  • Instruksi: cp (singkatan “compare”, membandingkan dengan dua argumen)

cp Rd, Rr ; operasi compare Rd dan Rr

    • Evaluasi instruksi sebenarnya: Rd – Rr
    • Hasil ini akan men-set flag bit: Z (zero) pada status register, jika evaluasi “subtraction” ini adalah 0 atau (Rd == Rr)
    • Note: “side effect” pada status register, tapi nilai Rd dan Rr tidak berubah.
    • Remember terminologi: set => 1 dan reset => 0.
example compare immediate

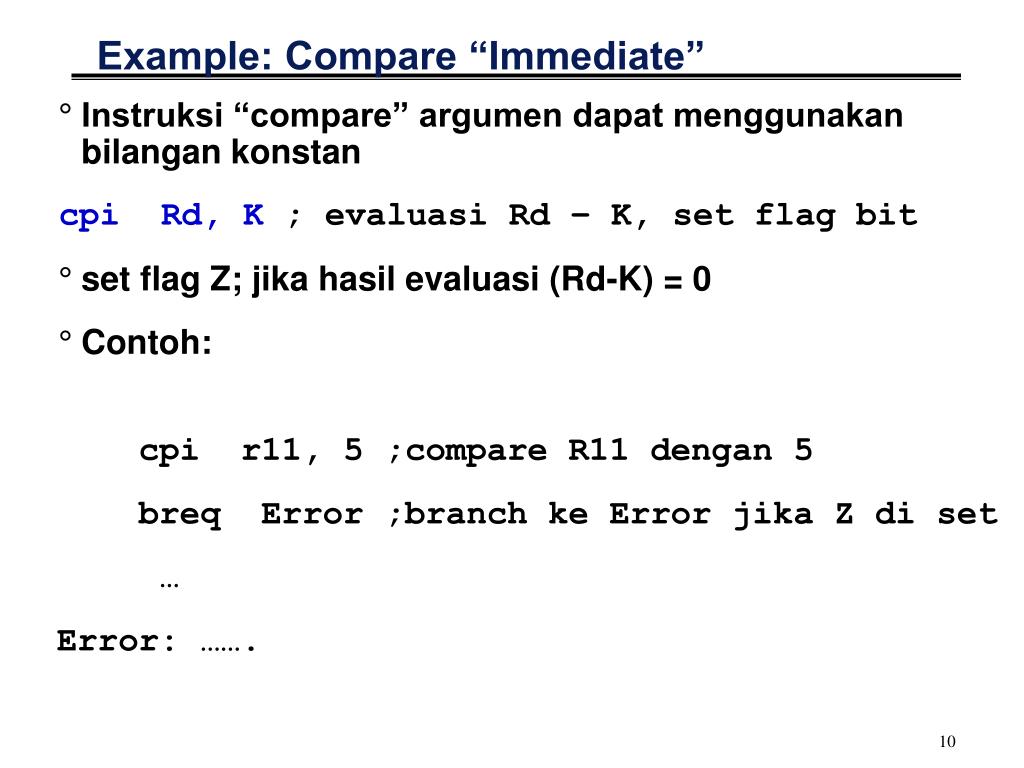

Example: Compare “Immediate”
  • Instruksi “compare” argumen dapat menggunakan bilangan konstan

cpi Rd, K ; evaluasi Rd – K, set flag bit

  • set flag Z; jika hasil evaluasi (Rd-K) = 0
  • Contoh:

cpi r11, 5 ;compare R11 dengan 5

breq Error ;branch ke Error jika Z di set

Error: …….

referensi
Referensi
  • AVR Assembler User Guide
  • http://www.avr-asm-tutorial.net
  • AVR AT90S8515 Data Sheets
tugas 1
Tugas 1
  • Implementasi
    • Data Transfer Instructions
    • Arithmetic & Logic Instructions
  • The ‘real’ tugas 
  • Lihat WebKuliah
  • Batas waktu: 28 Maret 2003, pukul 00:00
