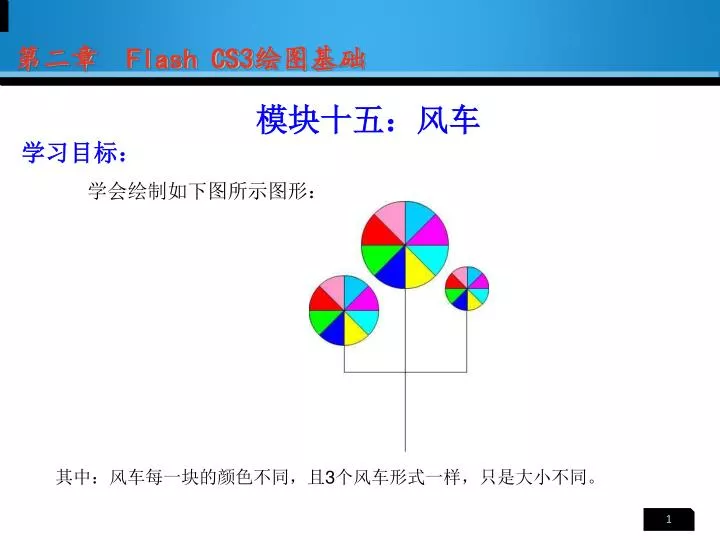

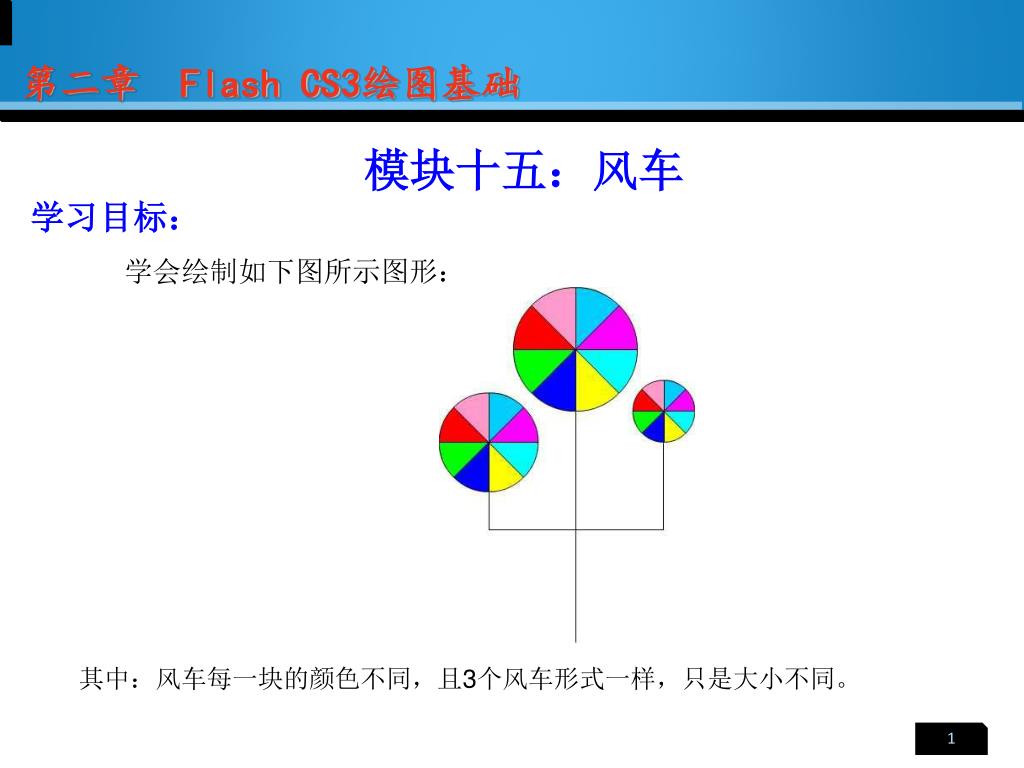

第二章　Flash CS3绘图基础 模块十五：风车学习目标：学会绘制如下图所示图形：其中：风车每一块的颜色不同，且3个风车形式一样，只是大小不同。 1

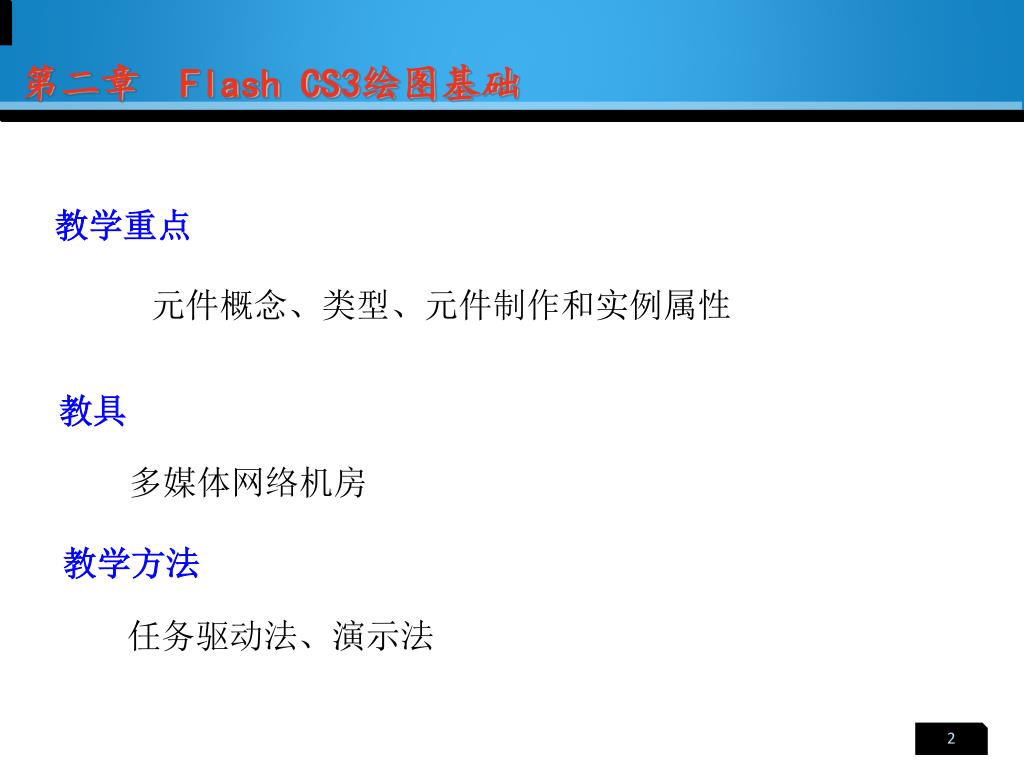

第二章　Flash CS3绘图基础 元件概念、类型、元件制作和实例属性教学重点教具多媒体网络机房教学方法任务驱动法、演示法 2

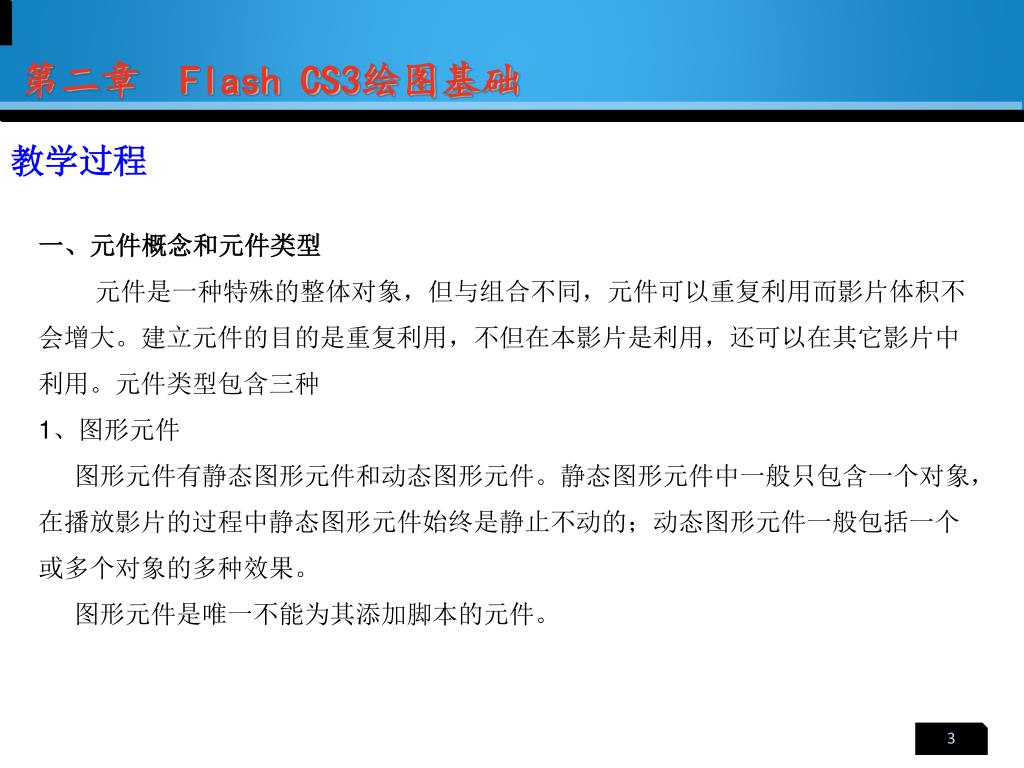

第二章　Flash CS3绘图基础 教学过程一、元件概念和元件类型元件是一种特殊的整体对象，但与组合不同，元件可以重复利用而影片体积不会增大。建立元件的目的是重复利用，不但在本影片是利用，还可以在其它影片中利用。元件类型包含三种 1、图形元件图形元件有静态图形元件和动态图形元件。静态图形元件中一般只包含一个对象，在播放影片的过程中静态图形元件始终是静止不动的；动态图形元件一般包括一个或多个对象的多种效果。图形元件是唯一不能为其添加脚本的元件。 3

第二章　Flash CS3绘图基础 2、按钮元件按钮元件主要用于创建响应鼠标事件的交互式按钮。给按钮元件添加脚本语言，可实现对影片的控制。 3、影片剪辑影片剪辑元件可以看作是一个独立的小影片，在影片播放的过程中，影片剪辑元件独立播放。除了不能将元件置于自身之外，制作影片剪辑元件的方法与在场景中制作的的方法完全相同。 4

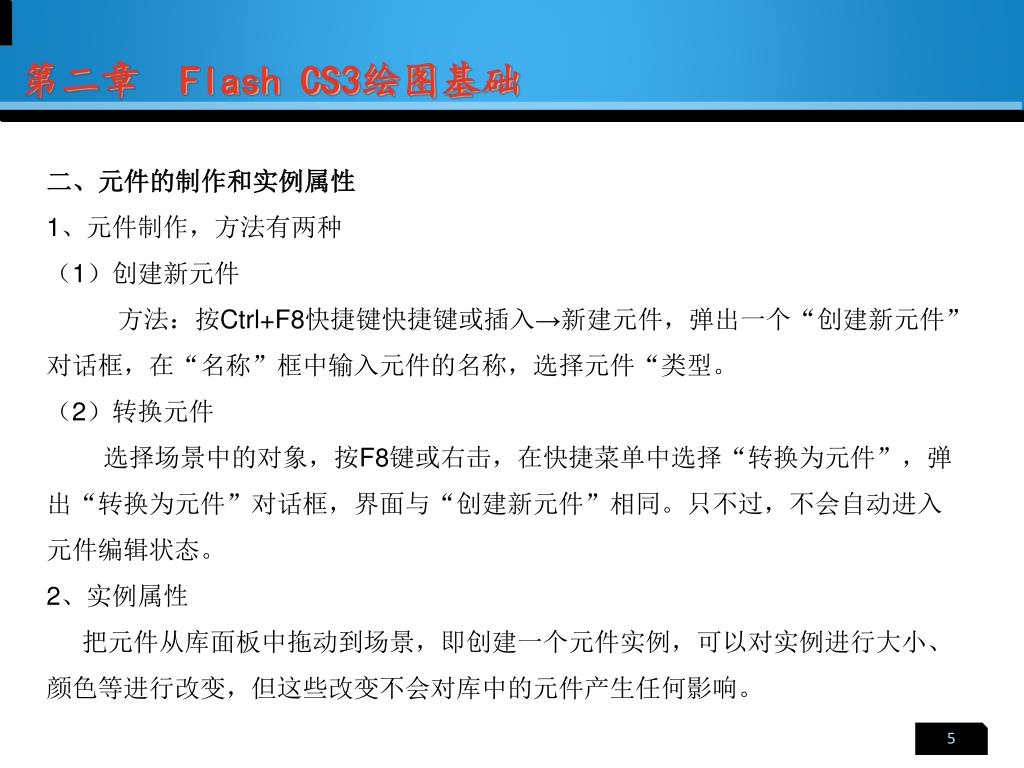

第二章　Flash CS3绘图基础 二、元件的制作和实例属性 1、元件制作，方法有两种（1）创建新元件方法：按Ctrl+F8快捷键快捷键或插入→新建元件，弹出一个“创建新元件”对话框，在“名称”框中输入元件的名称，选择元件“类型。（2）转换元件选择场景中的对象，按F8键或右击，在快捷菜单中选择“转换为元件”，弹出“转换为元件”对话框，界面与“创建新元件”相同。只不过，不会自动进入元件编辑状态。 2、实例属性把元件从库面板中拖动到场景，即创建一个元件实例，可以对实例进行大小、颜色等进行改变，但这些改变不会对库中的元件产生任何影响。 5

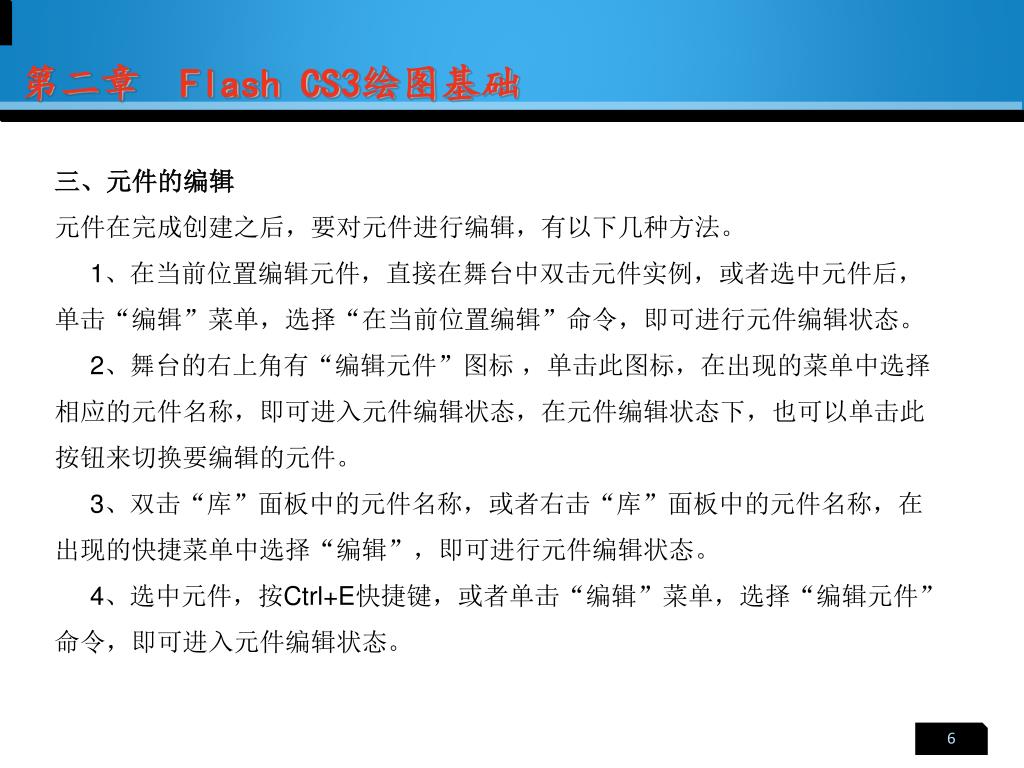

第二章　Flash CS3绘图基础 三、元件的编辑元件在完成创建之后，要对元件进行编辑，有以下几种方法。 1、在当前位置编辑元件，直接在舞台中双击元件实例，或者选中元件后，单击“编辑”菜单，选择“在当前位置编辑”命令，即可进行元件编辑状态。 2、舞台的右上角有“编辑元件”图标，单击此图标，在出现的菜单中选择相应的元件名称，即可进入元件编辑状态，在元件编辑状态下，也可以单击此按钮来切换要编辑的元件。 3、双击“库”面板中的元件名称，或者右击“库”面板中的元件名称，在出现的快捷菜单中选择“编辑”，即可进行元件编辑状态。 4、选中元件，按Ctrl+E快捷键，或者单击“编辑”菜单，选择“编辑元件”命令，即可进入元件编辑状态。 6

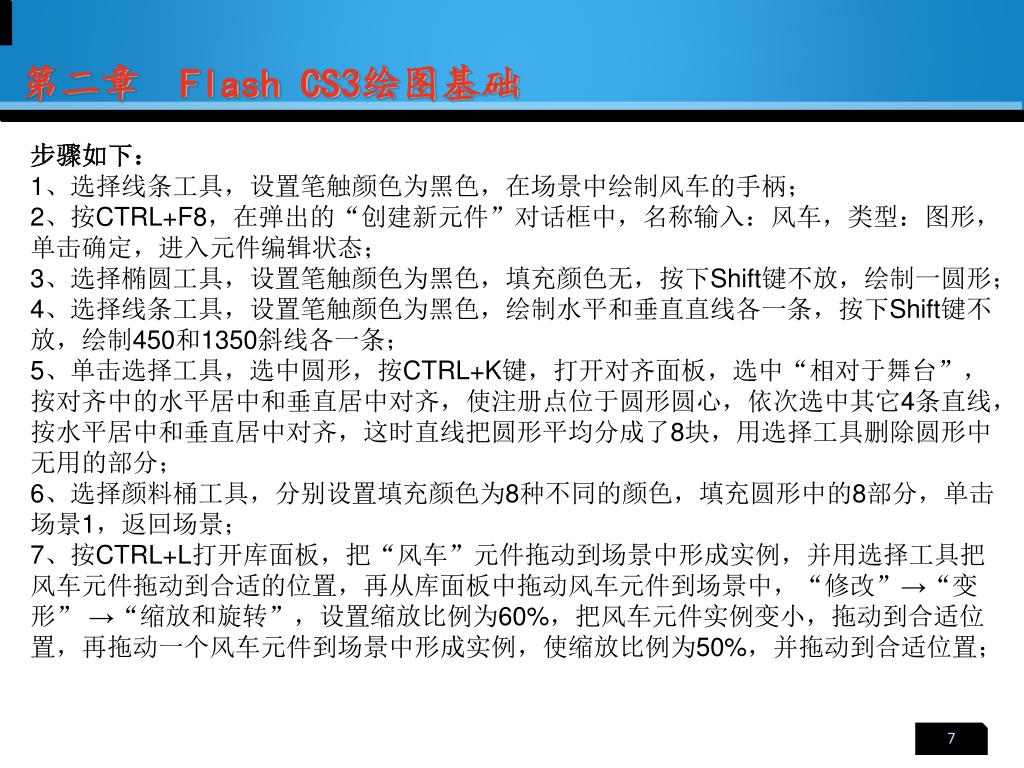

第二章　Flash CS3绘图基础 步骤如下： 1、选择线条工具，设置笔触颜色为黑色，在场景中绘制风车的手柄； 2、按CTRL+F8，在弹出的“创建新元件”对话框中，名称输入：风车，类型：图形，单击确定，进入元件编辑状态； 3、选择椭圆工具，设置笔触颜色为黑色，填充颜色无，按下Shift键不放，绘制一圆形； 4、选择线条工具，设置笔触颜色为黑色，绘制水平和垂直直线各一条，按下Shift键不放，绘制450和1350斜线各一条； 5、单击选择工具，选中圆形，按CTRL+K键，打开对齐面板，选中“相对于舞台”，按对齐中的水平居中和垂直居中对齐，使注册点位于圆形圆心，依次选中其它4条直线，按水平居中和垂直居中对齐，这时直线把圆形平均分成了8块，用选择工具删除圆形中无用的部分； 6、选择颜料桶工具，分别设置填充颜色为8种不同的颜色，填充圆形中的8部分，单击场景1，返回场景； 7、按CTRL+L打开库面板，把“风车”元件拖动到场景中形成实例，并用选择工具把风车元件拖动到合适的位置，再从库面板中拖动风车元件到场景中，“修改”→“变形” →“缩放和旋转”，设置缩放比例为60%，把风车元件实例变小，拖动到合适位置，再拖动一个风车元件到场景中形成实例，使缩放比例为50%，并拖动到合适位置； 7
