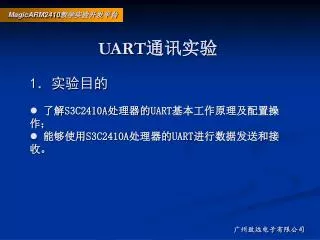

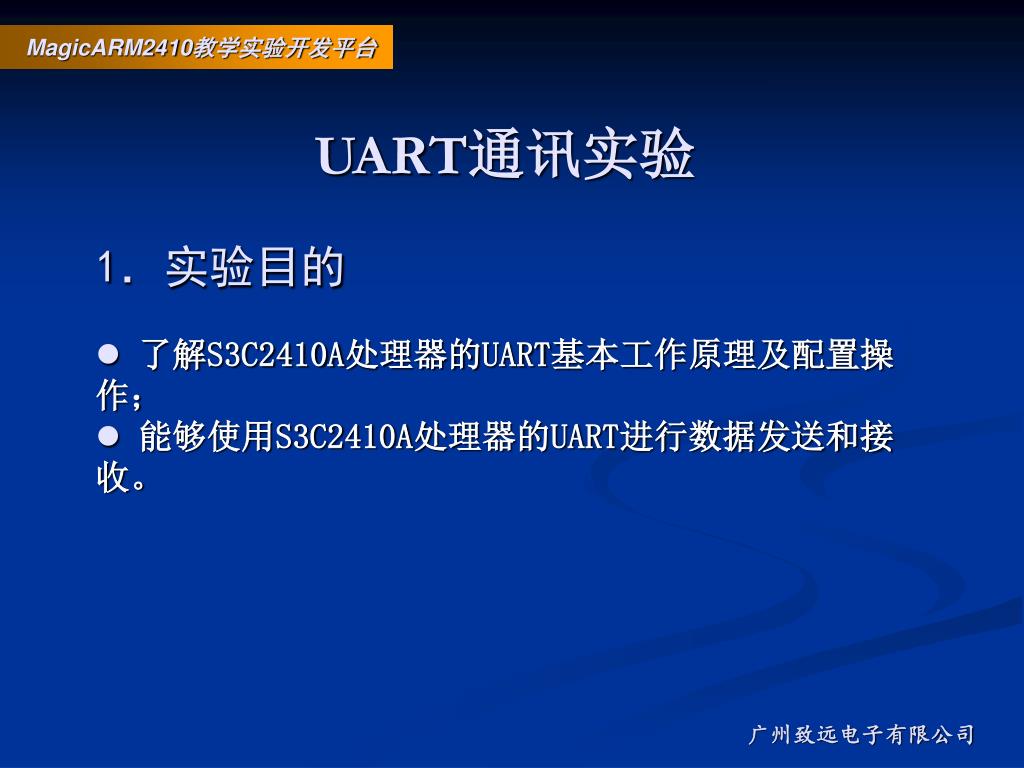

  1. UART通讯实验 MagicARM2410教学实验开发平台 • 1．实验目的 • 了解S3C2410A处理器的UART基本工作原理及配置操作； • 能够使用S3C2410A处理器的UART进行数据发送和接收。 广州致远电子有限公司

  2. 2．实验设备 MagicARM2410教学实验开发平台 • 硬件： • PC机 1台 • MagicARM2410教学实验开发平台 1台 • 软件：Windows 98/2000/XP操作系统 • ADS 1.2集成开发环境 • 超级终端程序(Windows系统自带) 广州致远电子有限公司

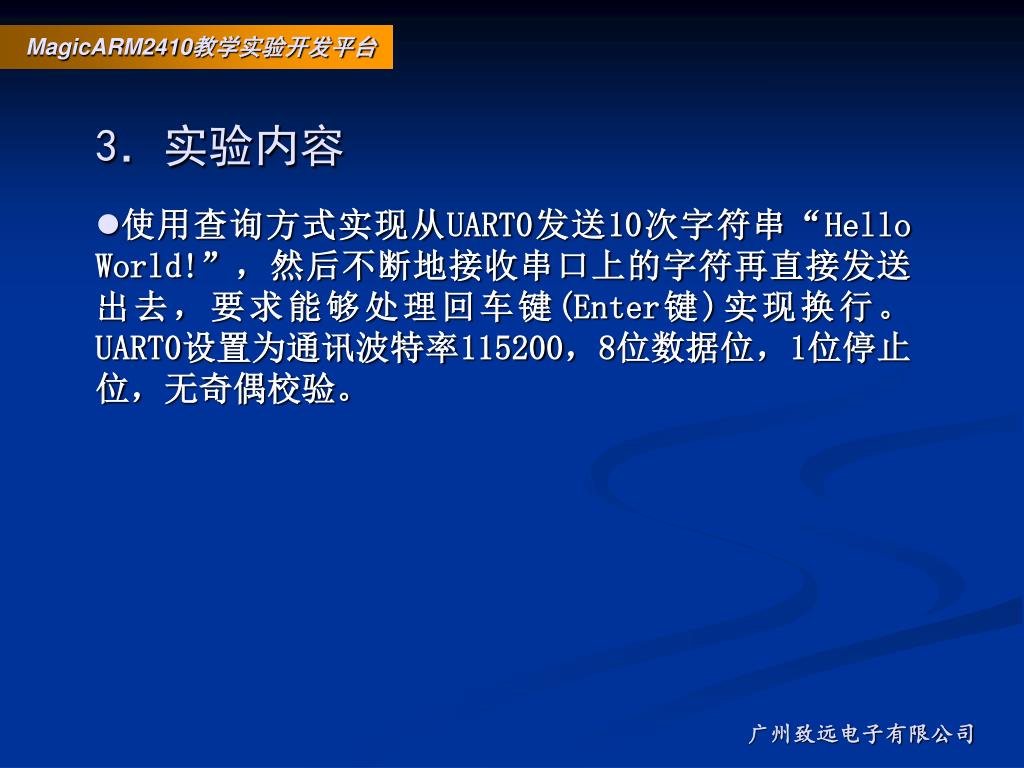

  3. MagicARM2410教学实验开发平台 3．实验内容 • 使用查询方式实现从UART0发送10次字符串“Hello World!”，然后不断地接收串口上的字符再直接发送出去，要求能够处理回车键(Enter键)实现换行。UART0设置为通讯波特率115200，8位数据位，1位停止位，无奇偶校验。 广州致远电子有限公司

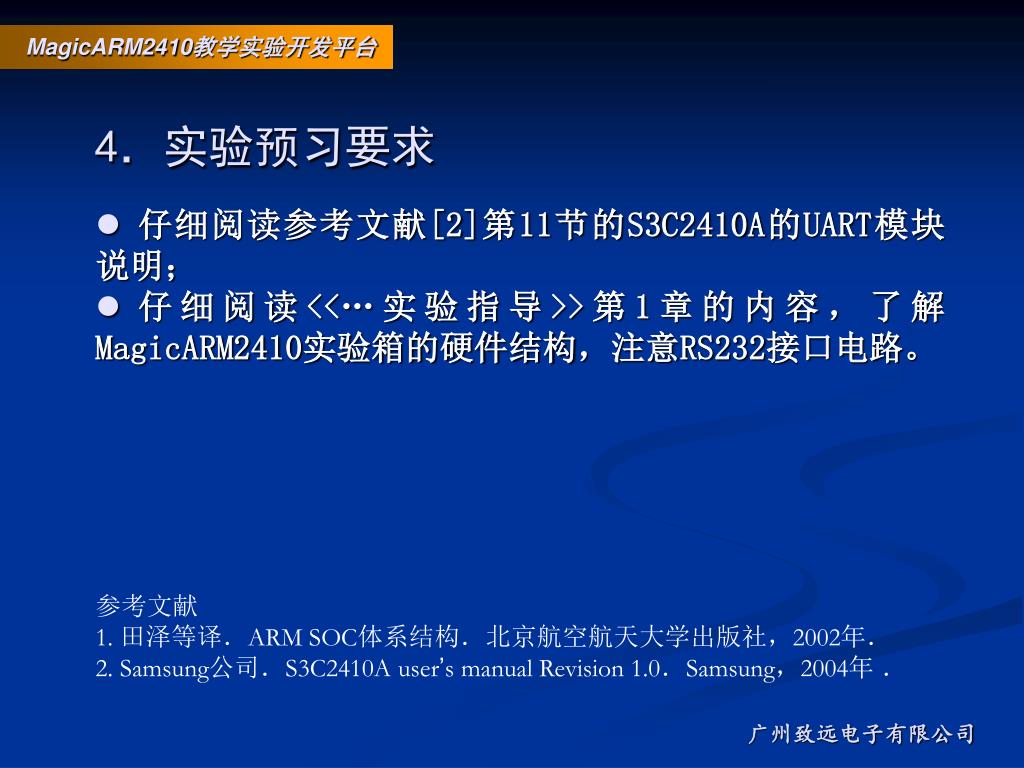

  4. MagicARM2410教学实验开发平台 4．实验预习要求 • 仔细阅读参考文献[2]第11节的S3C2410A的UART模块说明； • 仔细阅读<<…实验指导>>第1章的内容，了解MagicARM2410实验箱的硬件结构，注意RS232接口电路。 • 参考文献 • 1. 田泽等译．ARM SOC体系结构．北京航空航天大学出版社，2002年． • 2. Samsung公司．S3C2410A user’s manual Revision 1.0．Samsung，2004年 ． 广州致远电子有限公司

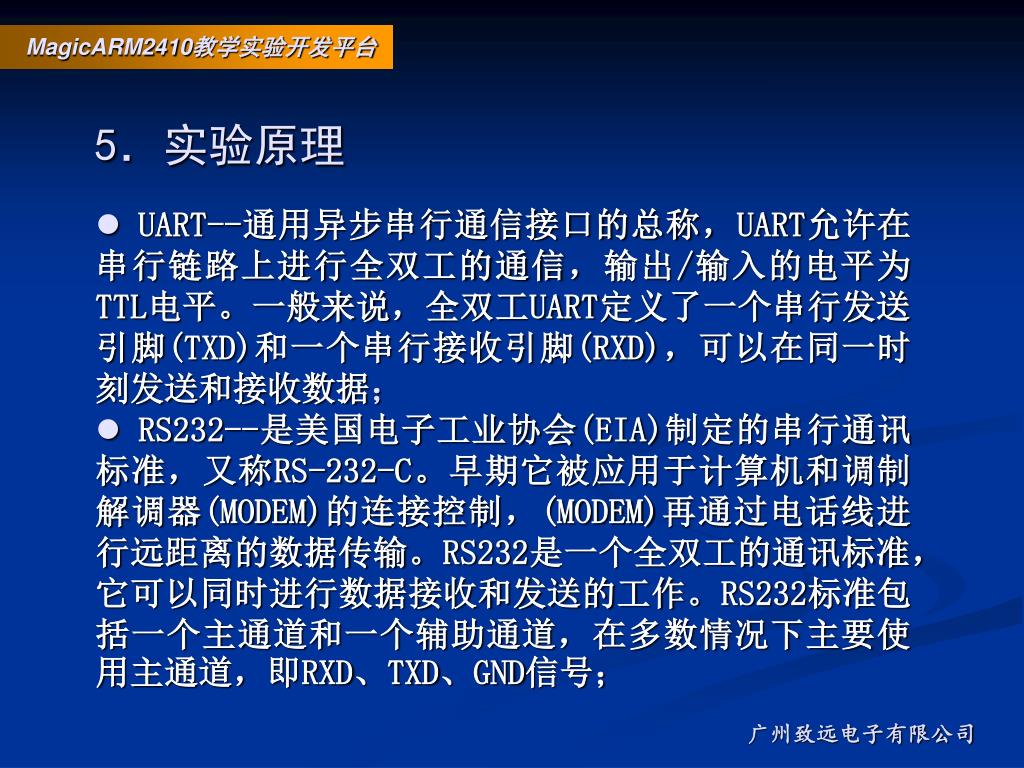

  5. MagicARM2410教学实验开发平台 5．实验原理 • UART--通用异步串行通信接口的总称，UART允许在串行链路上进行全双工的通信，输出/输入的电平为TTL电平。一般来说，全双工UART定义了一个串行发送引脚(TXD)和一个串行接收引脚(RXD)，可以在同一时刻发送和接收数据； • RS232--是美国电子工业协会(EIA)制定的串行通讯标准，又称RS-232-C。早期它被应用于计算机和调制解调器(MODEM)的连接控制，(MODEM)再通过电话线进行远距离的数据传输。RS232是一个全双工的通讯标准，它可以同时进行数据接收和发送的工作。RS232标准包括一个主通道和一个辅助通道，在多数情况下主要使用主通道，即RXD、TXD、GND信号； 广州致远电子有限公司

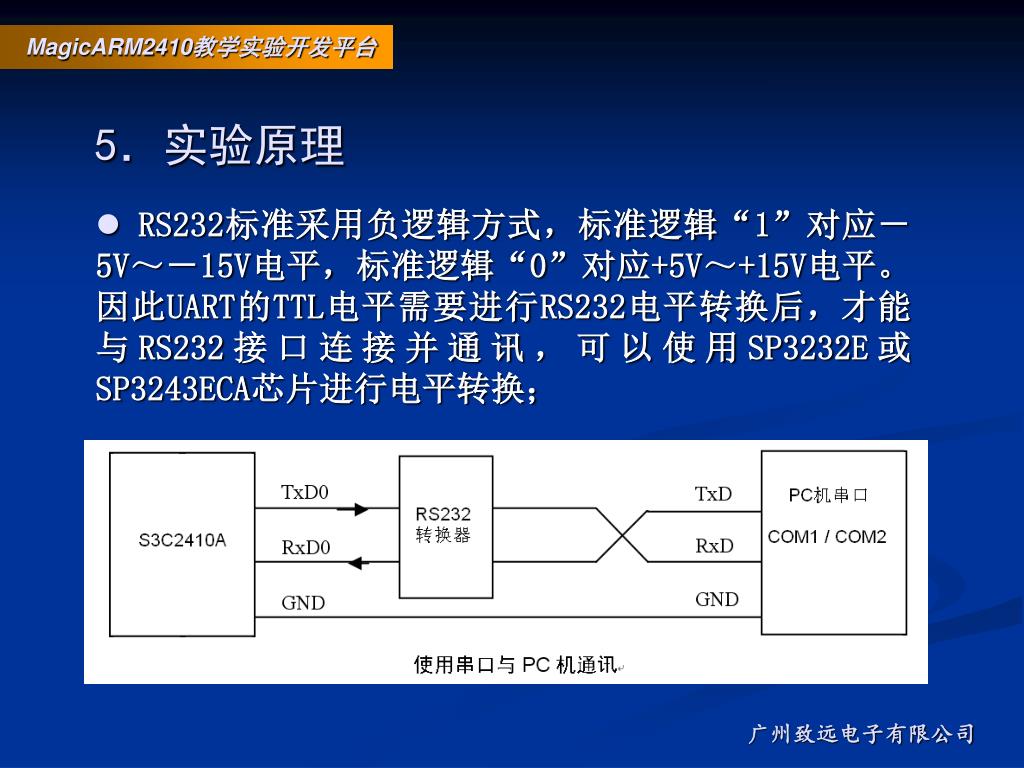

  6. MagicARM2410教学实验开发平台 5．实验原理 • RS232标准采用负逻辑方式，标准逻辑“1”对应－5V～－15V电平，标准逻辑“0”对应+5V～+15V电平。因此UART的TTL电平需要进行RS232电平转换后，才能与RS232接口连接并通讯，可以使用SP3232E或SP3243ECA芯片进行电平转换； 广州致远电子有限公司

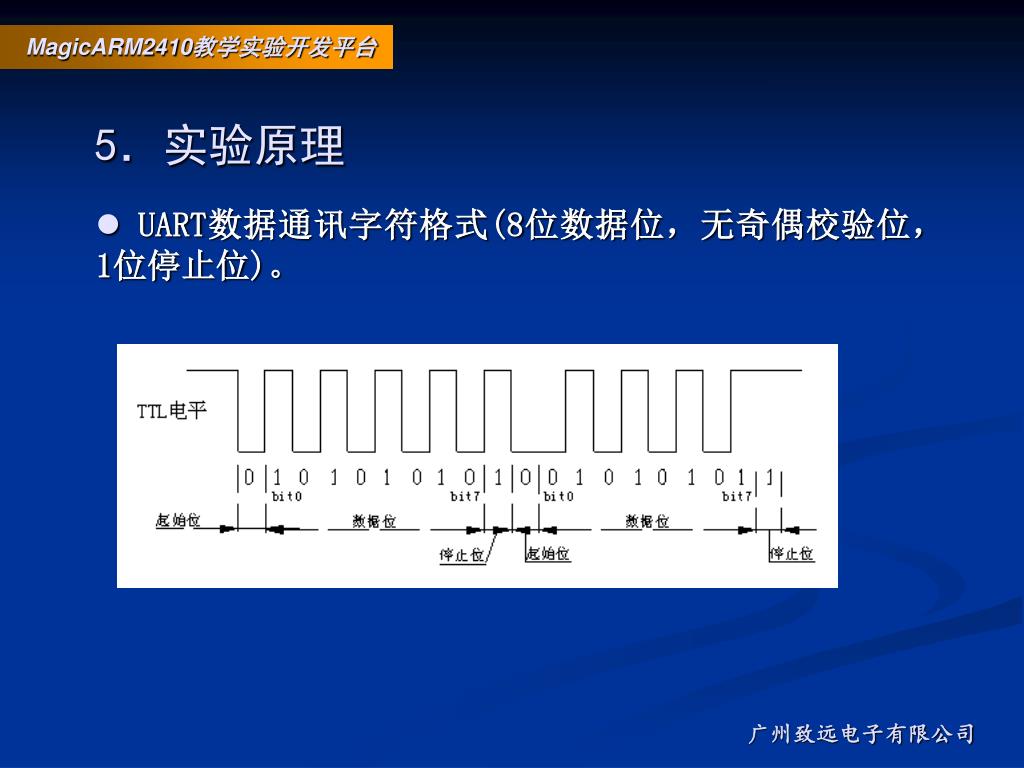

  7. MagicARM2410教学实验开发平台 5．实验原理 • UART数据通讯字符格式(8位数据位，无奇偶校验位，1位停止位)。 广州致远电子有限公司

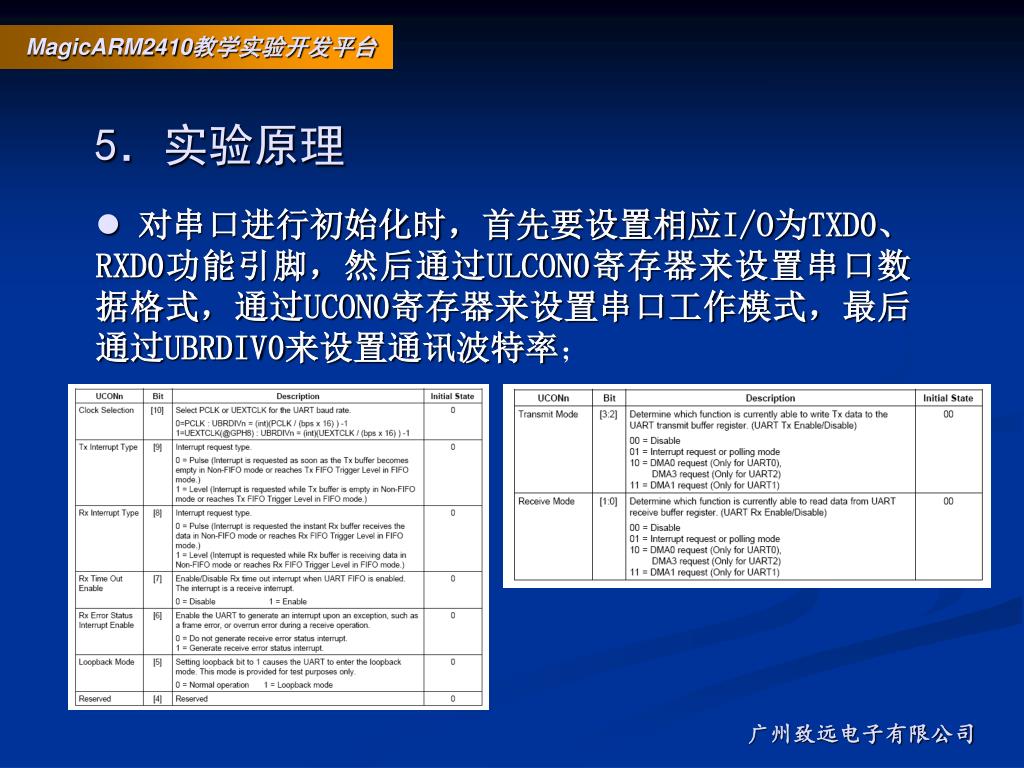

  8. MagicARM2410教学实验开发平台 5．实验原理 • 对串口进行初始化时，首先要设置相应I/O为TXD0、RXD0功能引脚，然后通过ULCON0寄存器来设置串口数据格式，通过UCON0寄存器来设置串口工作模式，最后通过UBRDIV0来设置通讯波特率； 广州致远电子有限公司

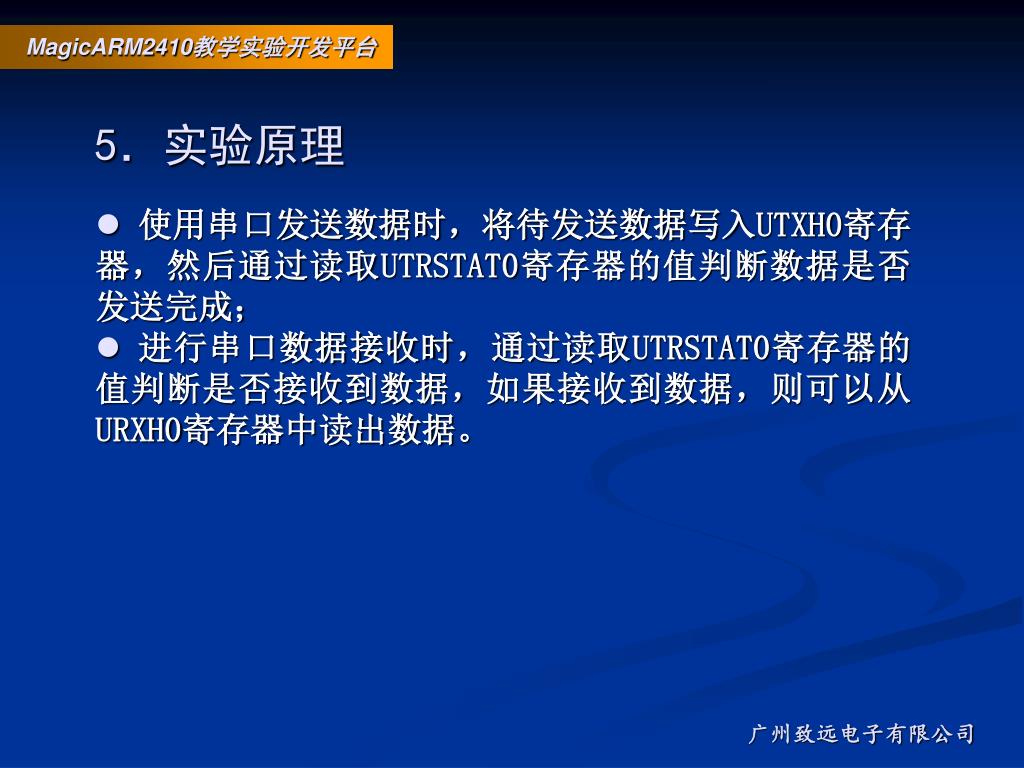

  9. MagicARM2410教学实验开发平台 5．实验原理 • 使用串口发送数据时，将待发送数据写入UTXH0寄存器，然后通过读取UTRSTAT0寄存器的值判断数据是否发送完成； • 进行串口数据接收时，通过读取UTRSTAT0寄存器的值判断是否接收到数据，如果接收到数据，则可以从URXH0寄存器中读出数据。 广州致远电子有限公司

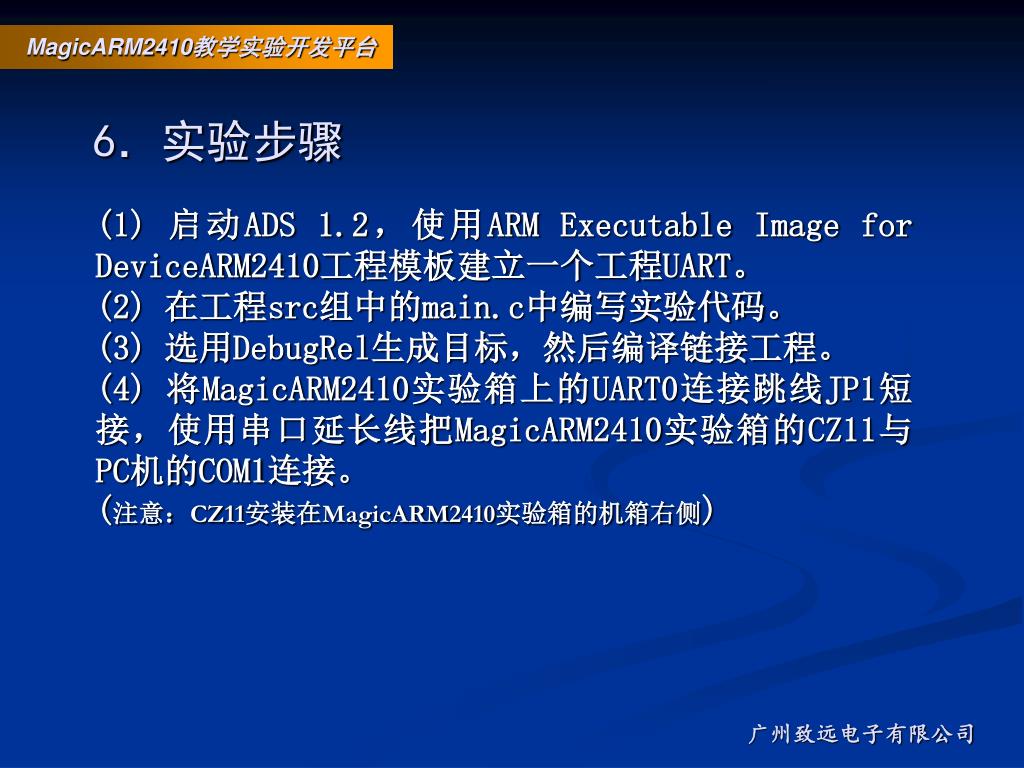

  10. MagicARM2410教学实验开发平台 6．实验步骤 (1) 启动ADS 1.2，使用ARM Executable Image for DeviceARM2410工程模板建立一个工程UART。 (2) 在工程src组中的main.c中编写实验代码。 (3) 选用DebugRel生成目标，然后编译链接工程。 (4) 将MagicARM2410实验箱上的UART0连接跳线JP1短接，使用串口延长线把MagicARM2410实验箱的CZ11与PC机的COM1连接。 (注意：CZ11安装在MagicARM2410实验箱的机箱右侧) 广州致远电子有限公司

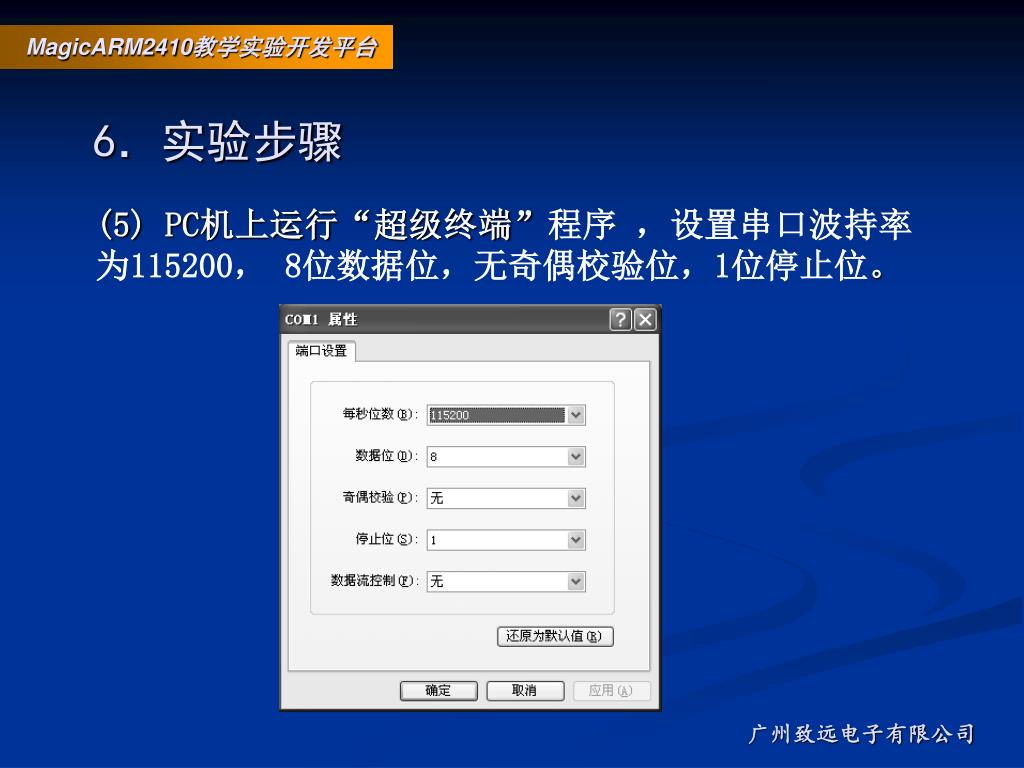

  11. MagicARM2410教学实验开发平台 6．实验步骤 (5) PC机上运行“超级终端”程序 ，设置串口波持率为115200， 8位数据位，无奇偶校验位，1位停止位。 广州致远电子有限公司

  12. MagicARM2410教学实验开发平台 6．实验步骤 (6) 选择【Project】->【Debug】，启动AXD进行JTAG仿真调试。 (7) 全速运行程序，观察“超级终端”的主窗口显示内容，然后在“超级终端”的主窗口中输入任意字符和回车键，观察“超级终端”的显示效果。 广州致远电子有限公司

  13. MagicARM2410教学实验开发平台 7．思考题 • RS232的电平与S2C2410A的UART电平有什么差别？ 广州致远电子有限公司
