ESD-07 UART控制器設計 陳慶瀚 MIAT嵌入式系統實驗室 國立中央大學資工系 2009年11月12日

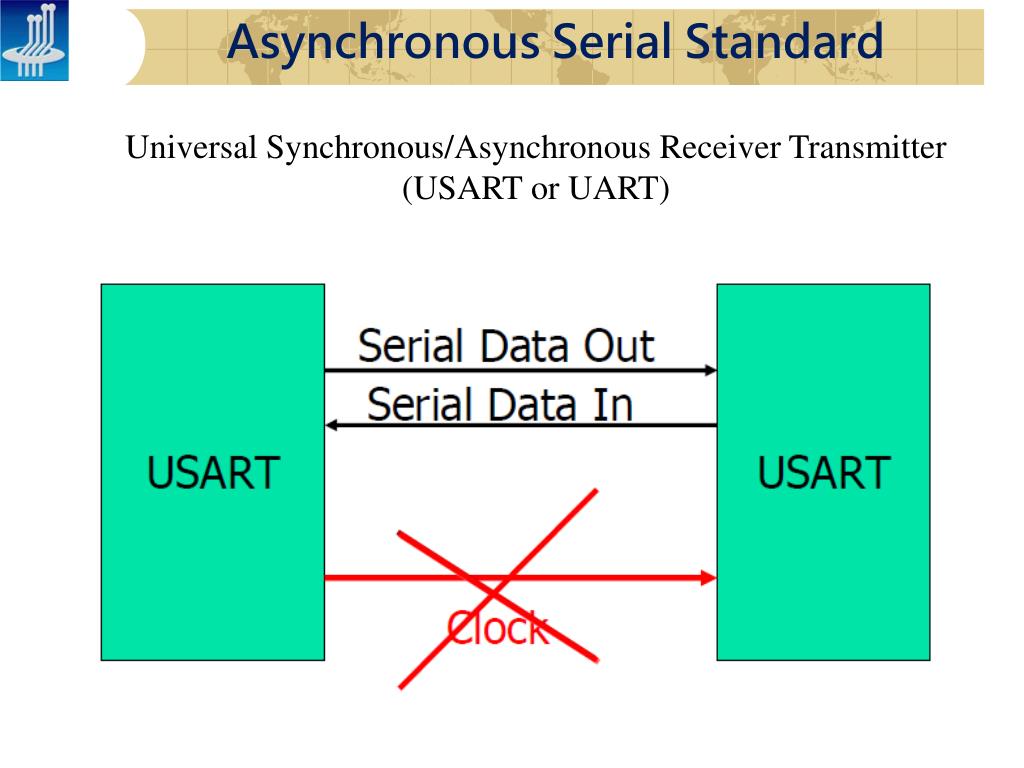

Asynchronous Serial Standard Universal Synchronous/Asynchronous Receiver Transmitter (USART or UART)

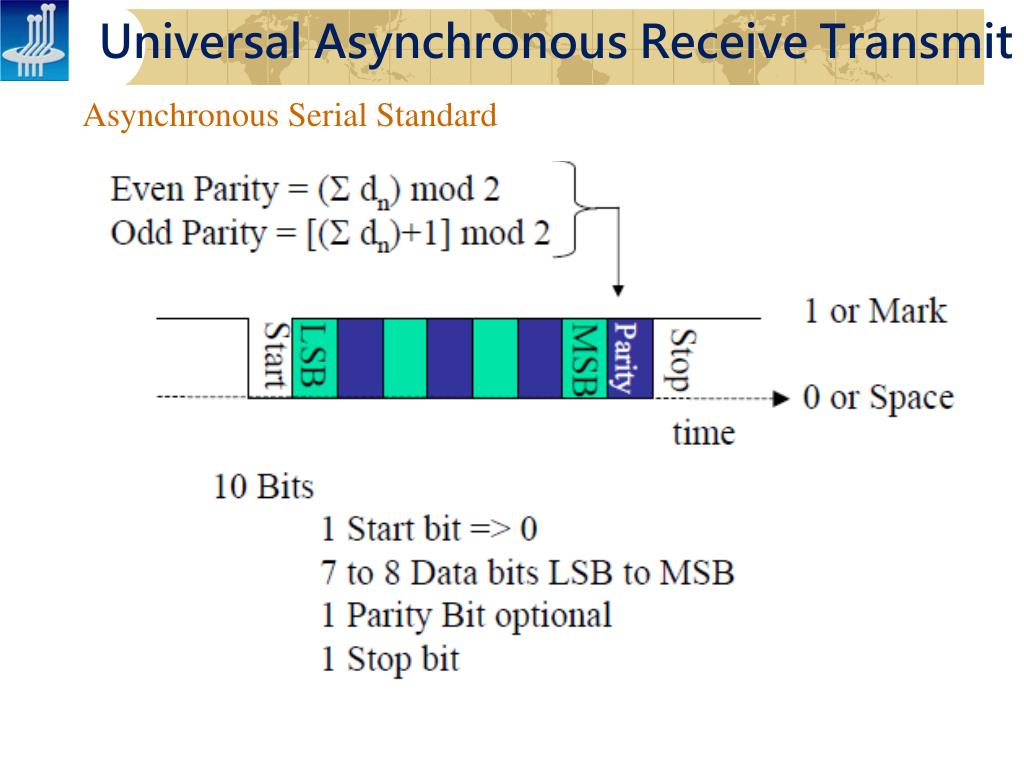

Asynchronous Serial Standard Universal Asynchronous Receive Transmit
RS-232 • The UART input/output uses 0V for logic 0and 5V for logic 1. • The RS-232 standard (and the COM port)use +12V for logic 0 and –12V for logic 1. • To convert between these voltages levelswe need an additional integrated circuit(such as Maxim’s MAX232).
EIA Terminology DTE – Data terminal equipment(computer) DCE – Data communication equipment(modem) RxD – Receiver data TxD – Transmitter data DCD – Data carrier detect (valid modemconnection) DTR – Data terminal ready (Computer on andsoftware is ready) DSR -- Data set ready (Modem on andsoftware ready) RTS – Request to send (DTE wants to sendcharacter) CTS – Clear to send (DCE acknowledge toRTS from DTE) RI – Ring indicator from telephone

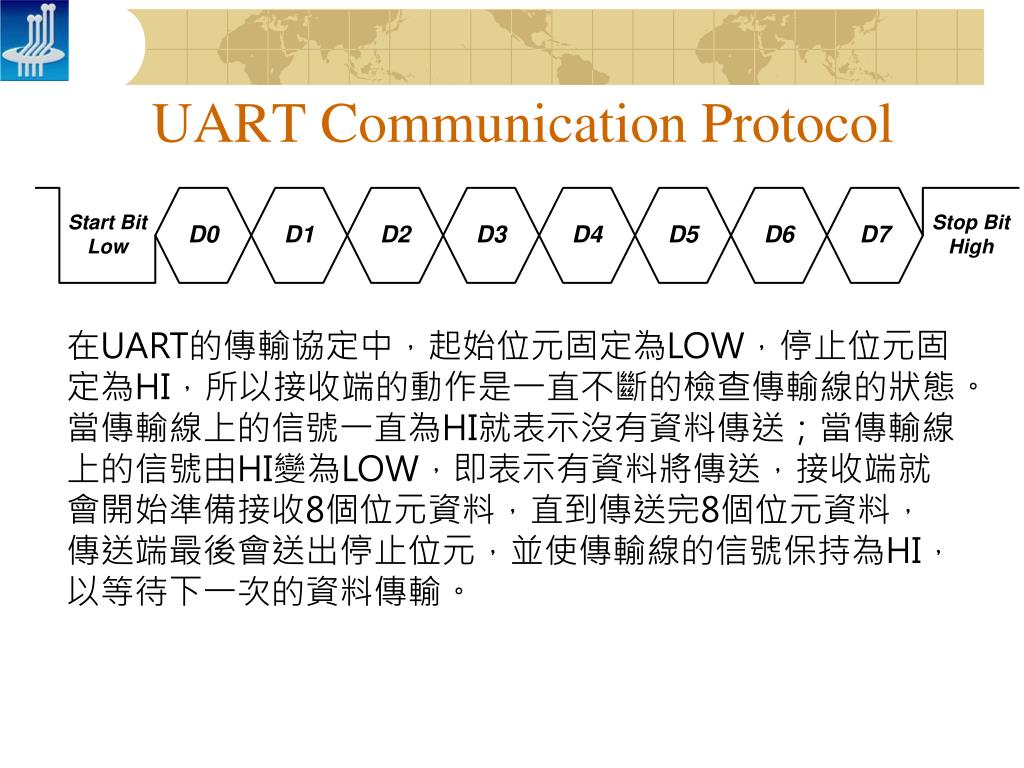

UART Communication Protocol 在UART的傳輸協定中，起始位元固定為LOW，停止位元固定為HI，所以接收端的動作是一直不斷的檢查傳輸線的狀態。當傳輸線上的信號一直為HI就表示沒有資料傳送；當傳輸線上的信號由HI變為LOW，即表示有資料將傳送，接收端就會開始準備接收8個位元資料，直到傳送完8個位元資料，傳送端最後會送出停止位元，並使傳輸線的信號保持為HI，以等待下一次的資料傳輸。
Baud Rate for UART Baud rate的產生是由系統時脈（System Clock）除頻得到，系統時脈越高，可產生較為精確的baud rate，若以150Mhz為系統主要頻率，要產生115200的baud rate ，必須將150Mhz除以1302約為115207，其誤差率為0.006%，是相當的小的誤差。
Baud Rate for UART 在接收端的部分，為了防止雜訊干擾取到錯誤的訊號，通常會將單一資料連續取樣16次，在由所得的樣本中間第8次來判斷此筆資料是HI或LOW，因此接收端的取樣速度必須16倍於傳送端，若傳送端是115200 baud rate ，則接收取樣率為1843200(150M/82)。

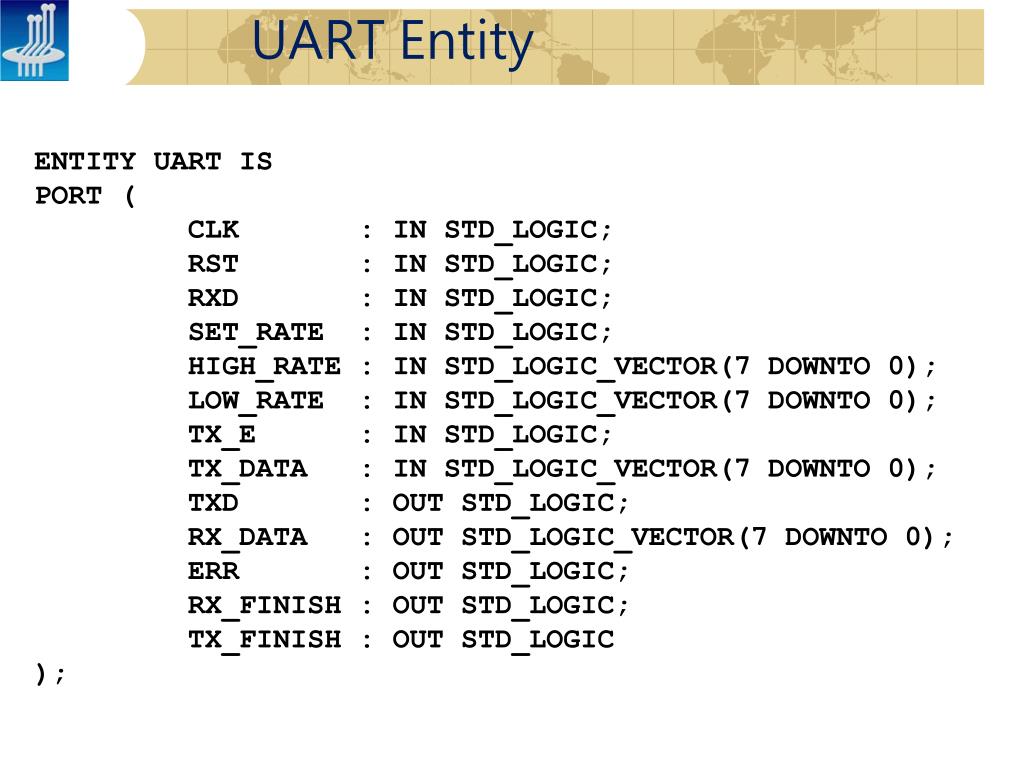

UARTEntity ENTITY UART IS PORT ( CLK : IN STD_LOGIC; RST : IN STD_LOGIC; RXD : IN STD_LOGIC; SET_RATE : IN STD_LOGIC; HIGH_RATE : IN STD_LOGIC_VECTOR(7 DOWNTO 0); LOW_RATE : IN STD_LOGIC_VECTOR(7 DOWNTO 0); TX_E : IN STD_LOGIC; TX_DATA : IN STD_LOGIC_VECTOR(7 DOWNTO 0); TXD : OUT STD_LOGIC; RX_DATA : OUT STD_LOGIC_VECTOR(7 DOWNTO 0); ERR : OUT STD_LOGIC; RX_FINISH : OUT STD_LOGIC; TX_FINISH : OUT STD_LOGIC );

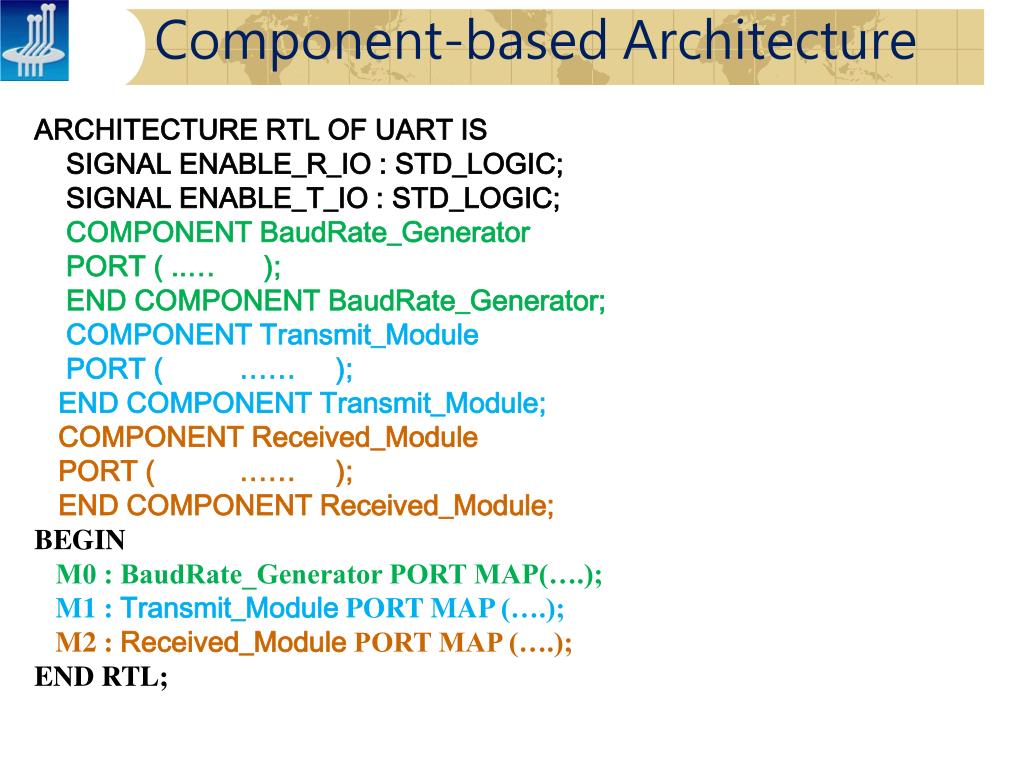

ARCHITECTURE RTL OF UART IS SIGNAL ENABLE_R_IO : STD_LOGIC; SIGNAL ENABLE_T_IO : STD_LOGIC; COMPONENT BaudRate_Generator PORT ( ..… ); END COMPONENT BaudRate_Generator; COMPONENT Transmit_Module PORT ( …… ); END COMPONENT Transmit_Module; COMPONENT Received_Module PORT ( …… ); END COMPONENT Received_Module; BEGIN M0 : BaudRate_Generator PORT MAP(….); M1 : Transmit_Module PORT MAP (….); M2 : Received_Module PORT MAP (….); END RTL; Component-based Architecture
BaudRate_GeneratorVHDL Model entity clk_divider is port(Sysclk, rst_b: in std_logic; Sel: in unsigned(2 downto 0); BclkX8: buffer std_logic; Bclk: out std_logic); end clk_divider; architecture baudgen of clk_divider is signal ctr1: unsigned(3 downto 0) := "0000"; -- divide by 13 counter signal ctr2: unsigned(7 downto 0) := "00000000"; -- div by 256 ctr signal ctr3: unsigned(2 downto 0) := "000"; -- divide by 8 counter signal Clkdiv13: std_logic;
BaudRate_GeneratorVHDL Model(2) begin process(Sysclk) -- first divide system clock by 13 begin if (Sysclk'event and Sysclk = '1') then if (ctr1 = "1100") then ctr1 <= "0000"; else ctr1 <= ctr1 + 1; end if; end if; end process; Clkdiv13 <= ctr1(3);

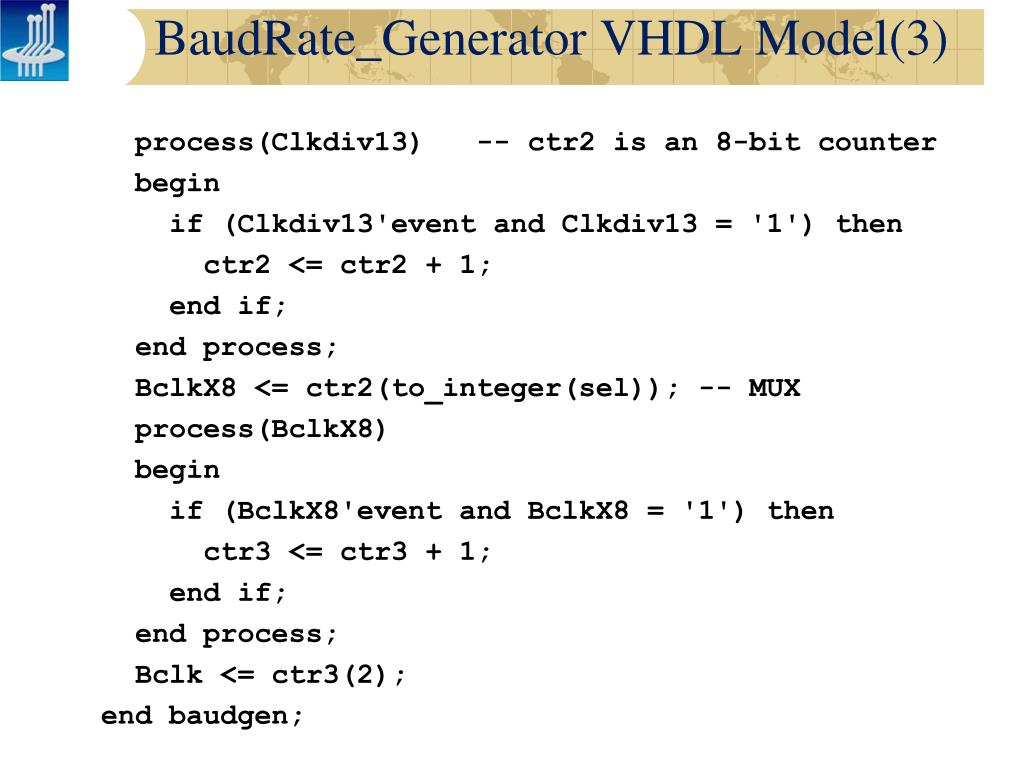

BaudRate_Generator VHDL Model(3) process(Clkdiv13) -- ctr2 is an 8-bit counter begin if (Clkdiv13'event and Clkdiv13 = '1') then ctr2 <= ctr2 + 1; end if; end process; BclkX8 <= ctr2(to_integer(sel)); -- MUX process(BclkX8) begin if (BclkX8'event and BclkX8 = '1') then ctr3 <= ctr3 + 1; end if; end process; Bclk <= ctr3(2); end baudgen;

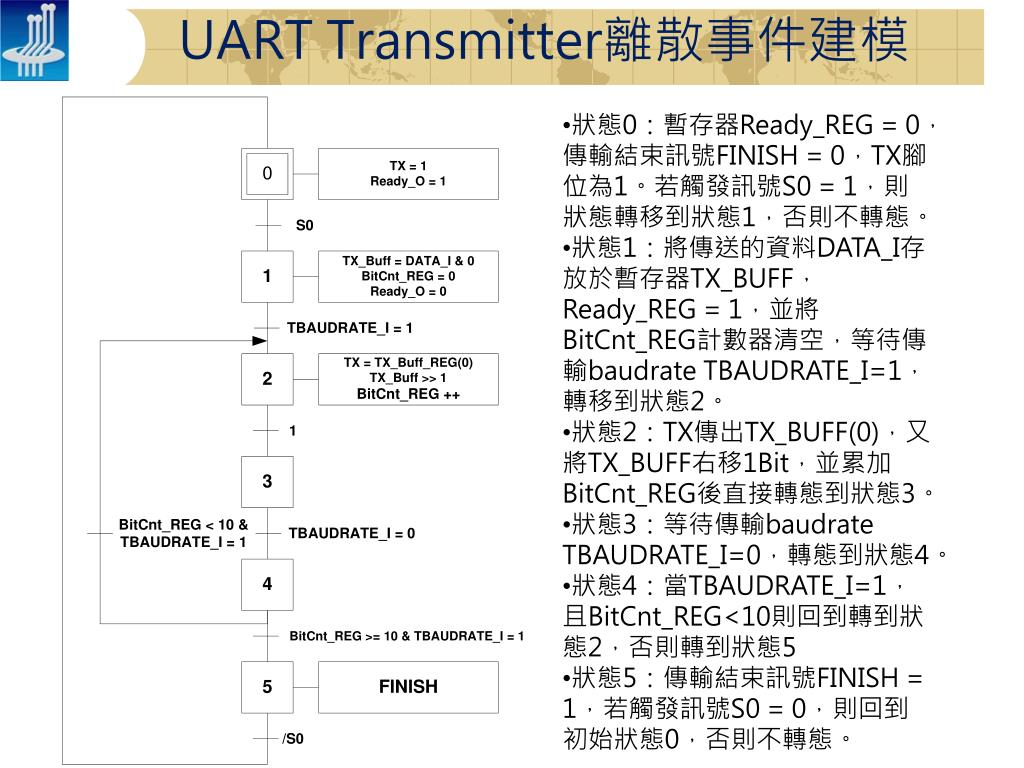

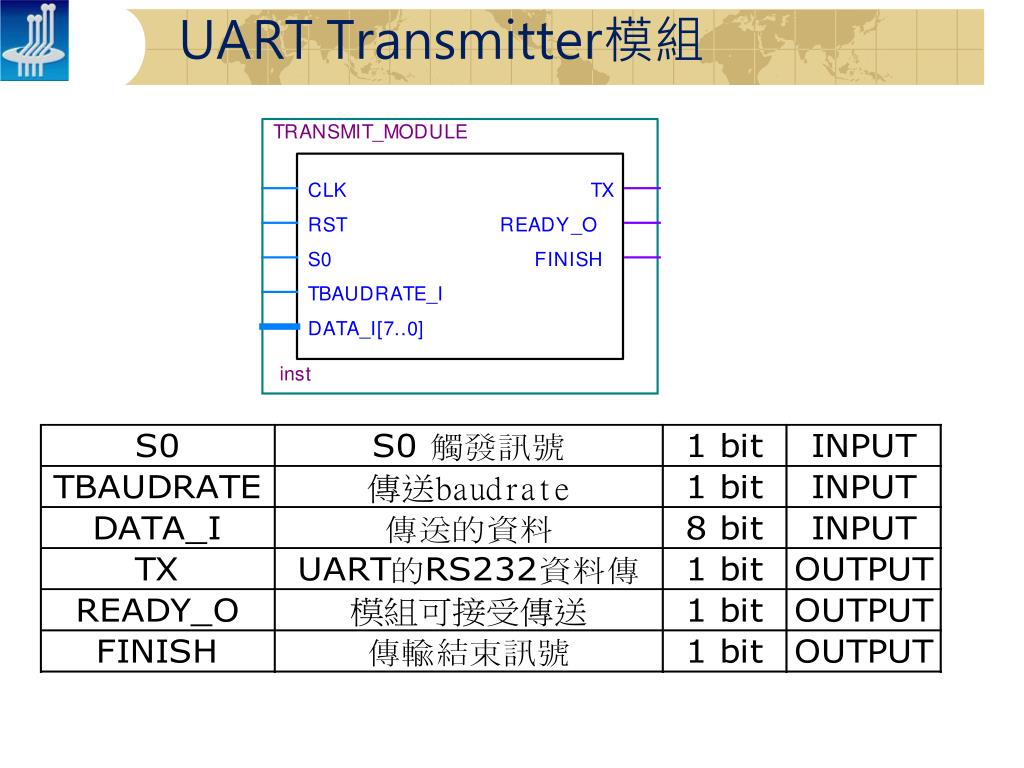

狀態0：暫存器Ready_REG = 0，傳輸結束訊號FINISH = 0，TX腳位為1。若觸發訊號S0 = 1，則狀態轉移到狀態1，否則不轉態。 • 狀態1：將傳送的資料DATA_I存放於暫存器TX_BUFF，Ready_REG = 1，並將BitCnt_REG計數器清空，等待傳輸baudrate TBAUDRATE_I=1，轉移到狀態2。 • 狀態2：TX傳出TX_BUFF(0)，又將TX_BUFF右移1Bit，並累加BitCnt_REG後直接轉態到狀態3。 • 狀態3：等待傳輸baudrate TBAUDRATE_I=0，轉態到狀態4。 • 狀態4：當TBAUDRATE_I=1，且BitCnt_REG<10則回到轉到狀態2，否則轉到狀態5 • 狀態5：傳輸結束訊號FINISH = 1，若觸發訊號S0 = 0，則回到初始狀態0，否則不轉態。 UART Transmitter離散事件建模
UART Transmitter電路合成 請上機完成此一電路模擬驗證
狀態0：計數器BitCnt_REG = 0，傳輸結束訊號FINISH = 0。若UART資料接收端RX = 0，則狀態轉移到狀態1，否則不轉態，並開始啟動接收。 狀態1：取樣計數器SampleCnt_REG = 0，並直接轉態到狀態2。 狀態2：等待RBAUDRATE_I=1，此時若SampleCnt_REG=8，則轉移到狀態4，SampleCnt_REG=15，則轉移到狀態6，否則轉移到狀態3。 狀態3：累加SampleCnt_REG，並轉移到狀態5 狀態4：將UART資料接收端RX 存入暫存器RX_BUFF並右移1，累加SampleCnt_REG後轉態到狀態5。 狀態5：等待RBAUDRATE_I=0，轉態到狀態2。 狀態6：將BitCnt_REG加1，轉態到狀態7。 狀態7：等待RBAUDRATE_I=0，此時若BitCnt_REG<10，則轉移到狀態1繼續接收下一個資料，否則則轉移到狀態8。 狀態8：將接收的資料RX_BUFF傳出，並設定資料錯誤訊號ERR，並直接轉態到狀態9。 狀態9：接收結束訊號FINISH = 1，並直接轉態到初始狀態。 UART Receiver離散事件建模
練習：UART Receiver電路合成 請上機完成此一電路模擬驗證
