TRANSMISSÃO DE INFORMAÇÃO

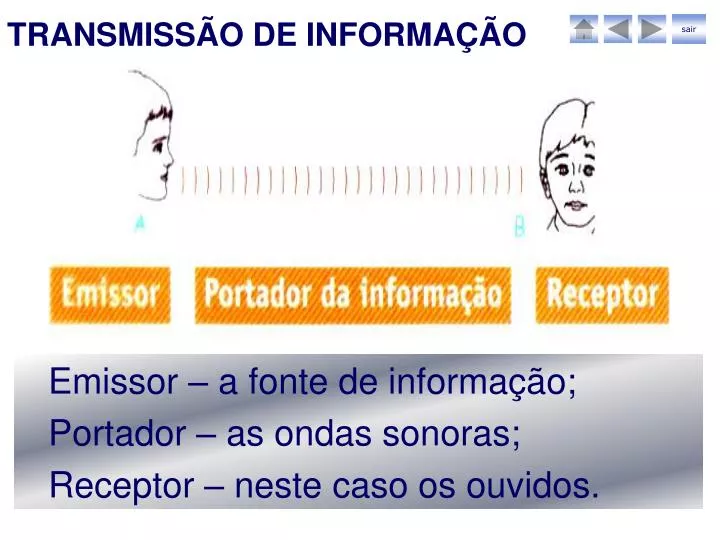

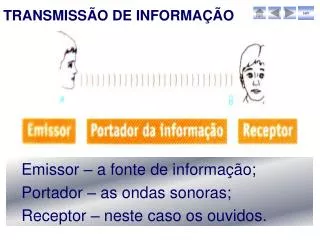

1. sair TRANSMISSÃO DE INFORMAÇÃO Emissor – a fonte de informação; Portador – as ondas sonoras; Receptor – neste caso os ouvidos.

2. sair TRANSMISSÃO DE INFORMAÇÃO Hertz conseguiu produzir ondas electromagnéticas e detectá-las. Os seus trabalhos foram continuados por outros cientistas, como Marconi, que conseguiu modular com sons, as ondas produzidas e transmiti-las a grandes distâncias.

3. sair TRANSMISSÃO DE INFORMAÇÃO Heinrich Hertz (1858-1894) Produziu pela primeira vez ondas electromagnéticas em laboratório (1987) utilizando um circuito para produzir as ondas e um outro para as detectar. Nesse mesmo ano descobriu o efeito fotoeléctrico, o qual foi estudado por Lenard em 1900 e cuja interpretação veio a ser realizada por Einstein.

4. sair TRANSMISSÃO DE INFORMAÇÃO Guglielmo Marconi (1874-1937) Em 1894 utilizava-se a telegrafia (com fios) para enviar mensagens. Era a tecnologia mais moderna. Quando Heinrich Hertz descobriu como produzir ondas electromagnéticas, Marconi lançou-se na exploração dessa tecnologia. As suas primeiras experiências foram realizadas em Bolonha, tendo um ano depois, conseguido estabelecer comunicações entre pontos distantes de 3 km.

5. sair TRANSMISSÃO DE INFORMAÇÃO Guglielmo Marconi (1874-1937) Através de sucessivos aperfeiçoamentos, foi conseguindo aumentar o alcance das transmissões, de tal forma que em 1899 fez transmissões de Inglaterra para França e em 1901 através do oceano Atlântico. Recebeu em 1909 o prémio Nobel, juntamente com Karl Ferdinand Braun, a quem se deve o aperfeiçoamento dos transmissores de Marconi, aumentando-lhes o alcance de forma significativa.

6. sair ESPECTRO ELECTROMAGNÉTICO UTILIZADO NA TRANSMISSÃO As chamadas ondas de rádio têm frequência compreendida entre 30 kHz e 300 GHz.

7. sair ONDAS ELECTROMAGNÉTICAS As ondas electromagnéticas têm propriedades ideais para serem utilizadas como portadoras de informação: são rápidas, transmitem-se no vazio e têm grande alcance.

8. sair ONDAS ELECTROMAGNÉTICAS As ondas electromagnéticas podem ser moduladas transportando a informação de um sinal sonoro ou de imagens. Esta combinação de sinais pode ser feita através da modulação da amplitude (AM) ou da modulação de frequência (FM) da onda portadora.

9. sair 1- Amplificador áudio:o microfone converte o som num sinal eléctrico, que por ser muito débil necessita de ser amplificado.

10. sair 2- Oscilador de rádio frequência (RF):é um circuito que gera um sinal portador, neste caso de (RF) cuja amplitude e frequência se mantêm constantes.

11. sair 3- O modulador (ou mixer):combina o sinal da informação, neste caso o sinal áudio, com o sinal de rádio frequência.

12. sair 4- O amplificador de rádio frequência:amplifica o sinal que foi modulado tornando-o mais “forte” para que possa alimentar a antena fazendo com que as cargas eléctricas que estão à superfície da antena oscilem, radiando o sinal até locais afastados.

13. sair MODULAR UMA ONDA A modulação consiste na modificação das características da onda portadora, a sua amplitude, a sua frequência, ou ambas. Os métodos mais utilizados nos canais de rádio e TV: Modulação de amplitude (AM) e modulação de frequência (FM).

14. sair

15. sair MODULAÇÃO DE FREQUÊNCIA Quando se faz a modulação de frequência (figura c) a amplitude do sinal não varia. É por isso mais fácil identificar os ruídos e filtrá-los.

16. sair MODULAÇÃO DE FREQUÊNCIA A emissão em FM é utilizada quando a qualidade da transmissão é importante. É por isso que as transmissões de alta fidelidade (HiFi) são feitas em FM.

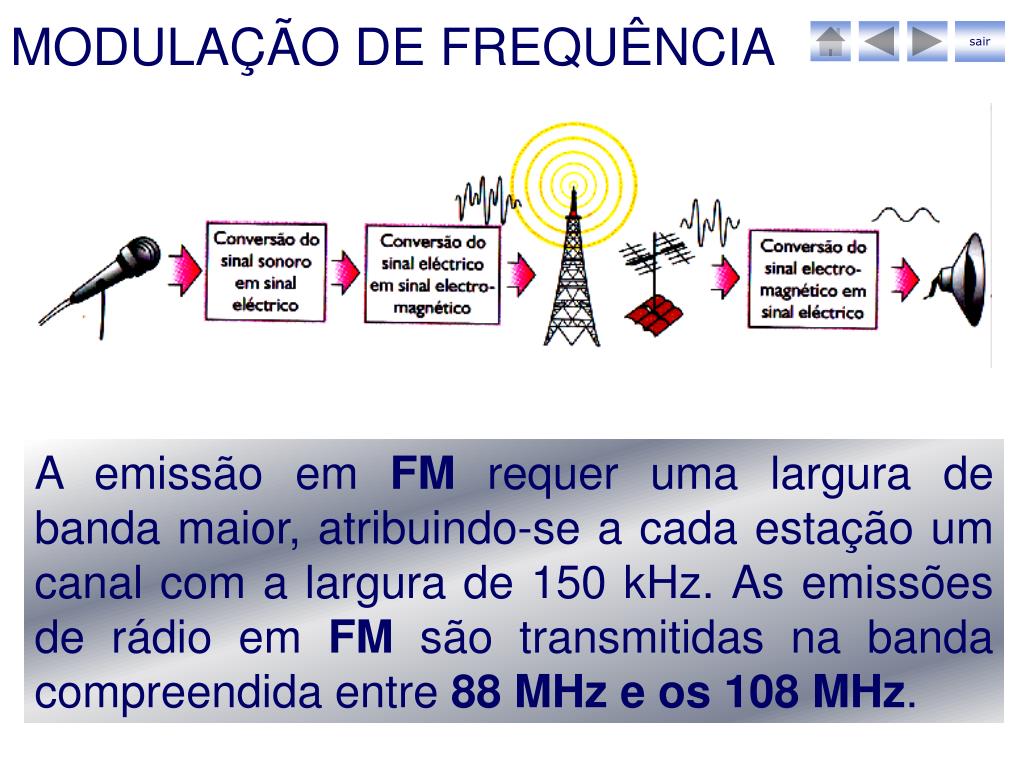

17. sair MODULAÇÃO DE FREQUÊNCIA A emissão em FM requer uma largura de banda maior, atribuindo-se a cada estação um canal com a largura de 150 kHz. As emissões de rádio em FM são transmitidas na banda compreendida entre 88 MHz e os 108 MHz.

18. sair MODULAÇÃO DE FREQUÊNCIA Ao contrário do que sucede com as ondas de menor frequência usadas em AM, as ondas FMtêm bastante dificuldade em contornar obstáculos devido ao seu pequeno comprimento de onda.

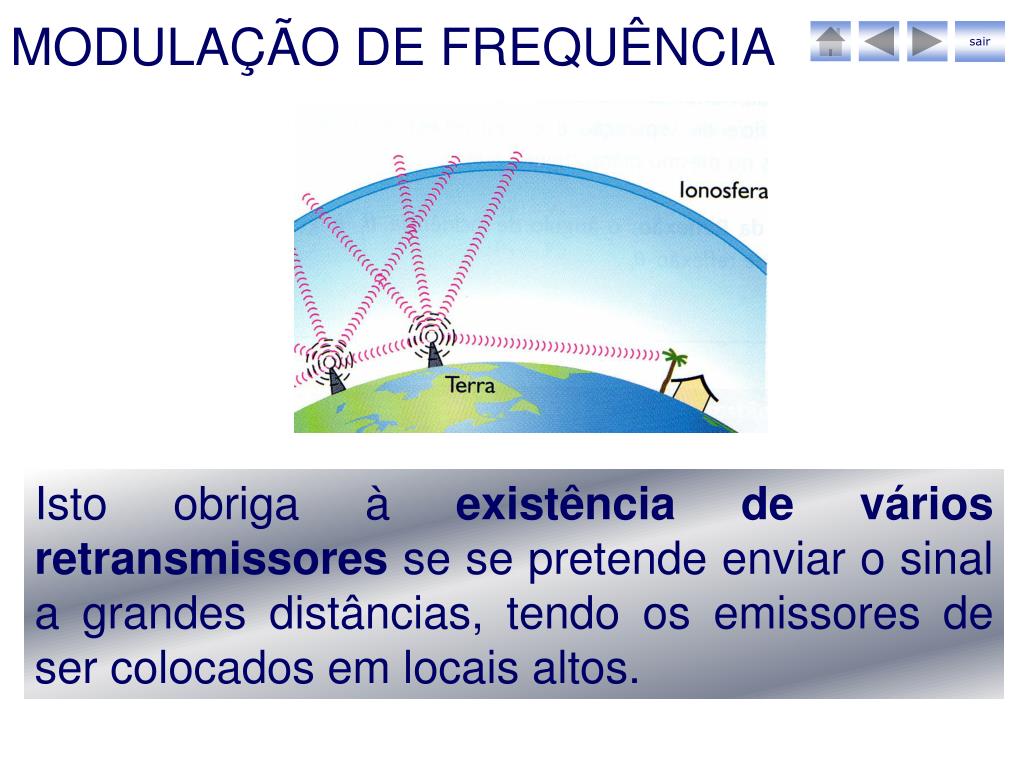

19. sair MODULAÇÃO DE FREQUÊNCIA Isto obriga à existência de vários retransmissores se se pretende enviar o sinal a grandes distâncias, tendo os emissores de ser colocados em locais altos.

20. sair MODULAÇÃO DE AMPLITUDE A modulação de amplitude do sinal de rádio consiste em misturar os dois sinais ( fi - sinal áudio; fp– frequência da portadora), originam-se dois novos sinais que correspondem à soma e à diferença destas frequências.

21. sair SINAIS: DIGITAIS-ANALÓGICOS A utilização da “informação” sob a forma de sinais digitais tem vantagens em relação aos sinais analógicos. Pode ser “tratada” por microprocessadores e é possível eliminar-lhes o ruído quando é transmitido para destinos longínquos e conseguir copiá-los milhares de vezes, mantendotodas as características do sinal original.

22. sair SINAIS: DIGITAIS-ANALÓGICOS Porém, os sons que emitimos têm natureza analógica e os nossos ouvidos têm também que receber os sons sob essa forma.

23. sair SINAIS DIGITAIS Os sinais digitais são constituídos apenas por dois dígitos, 0 e 1, que podem corresponder, por exemplo às tensões 0 e 5V.

24. sair SINAIS: DIGITAIS-ANALÓGICOS O código binário que hoje se utiliza é baseado em apenas dois dígitos, 0 e 1 (no código decimal utilizam-se dez dígitos que vão de 0 a 9). A tabela mostra os binários que são equivalentes aos números decimais de 0 a 15.

25. sair SINAIS: DIGITAIS-ANALÓGICOS Para os sinais analógicos beneficiarem da tecnologia digital, têm que ser convertidos, primeiro de analógico para digital e depois na chegada, de digital para analógico. Isto é feito utilizando processadores chamados conversores.

26. sair CONVERSÃO DE ANALÓGICO PARA DIGITAL

27. sair CONVERSÃO DE DIGITAL PARA ANALÓGICO

28. sair MODOS DE PROPAGAÇÃO DAS ONDASDE RÁDIO As ondas de rádio de baixa frequência propagam-se junto à superfície da Terra. As emissões em onda média podem ser recebidas por receptores que se encontram a 200 km de distância.

29. sair MODOS DE PROPAGAÇÃO DAS ONDASDE RÁDIO Ondas de frequência superior a 2 MHz experimentam grande atenuaçãocom a distância quando se propagam à superfície da Terra.

30. sair MODOS DE PROPAGAÇÃO DAS ONDASDE RÁDIO Se quisermos utilizar ondas com frequência compreendida entre 2 MHz e 20 MHz, temos que aproveitar o facto de estas ondas serem reflectidas pela Ionosfera (camada atmosférica rica em iões e que se situa entre 40 km e 300 km de altitude).

31. sair ONDAS DE RÁDIO E TV a) b) a) As ondas de rádio e TV, para serem transmitidas a grande distâncias, necessitam de estações repetidoras. b) As ondas de rádio e TV podem ser transmitidas de um continente para outro mediante satélites.

32. sair PROPAGAÇÃO DAS ONDAS DE RÁDIO Os 3 modos de propagação das ondas de rádio. a - propagação superfial; b - reflexão na ionosfera; c - o receptor tem que “ver” o emissor.
