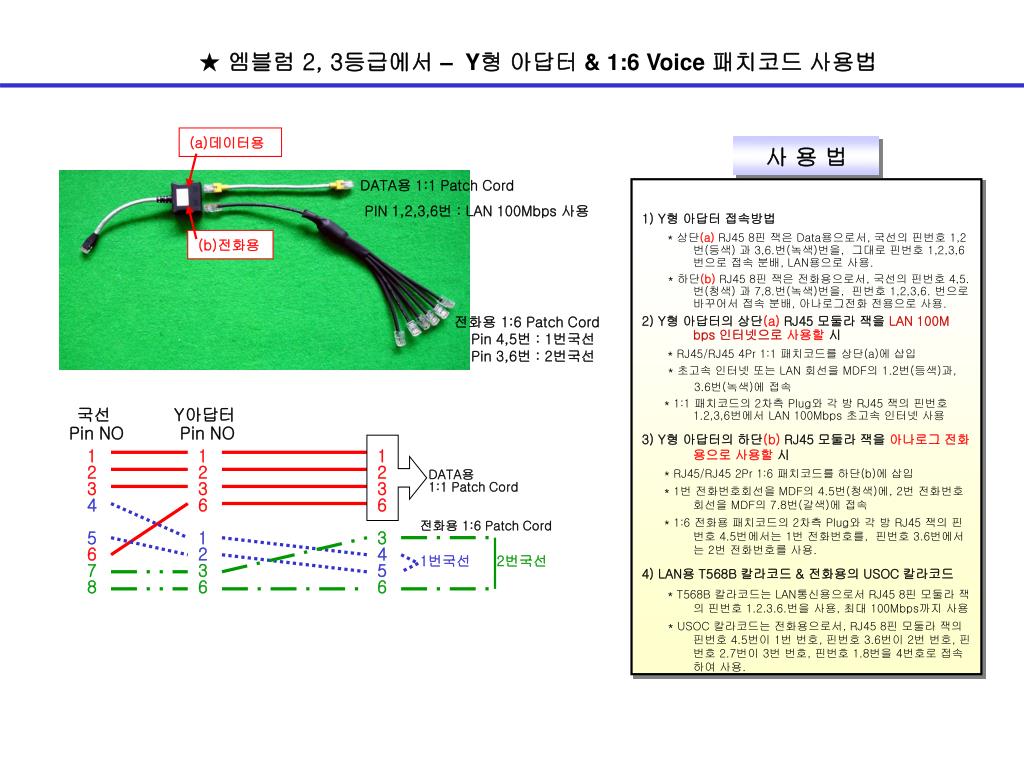

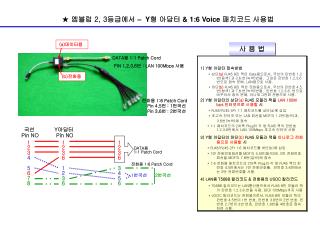

★ 엠블럼 2, 3 등급에서 – Y 형 아답터 & 1:6 Voice 패치코드 사용법

1. 국선 Pin NO 1 2 3 4 5 6 7 8 Pin 4,5번 : 1번국선 Pin 3,6번 : 2번국선 ★엠블럼 2, 3등급에서 – Y형 아답터 & 1:6 Voice 패치코드 사용법 (a)데이터용 사 용 법 1) Y형 아답터 접속방법 * 상단(a) RJ45 8핀 잭은 Data용으로서, 국선의 핀번호 1,2번(등색) 과 3,6.번(녹색)번을, 그대로 핀번호 1,2,3,6 번으로 접속 분배, LAN용으로 사용. * 하단(b) RJ45 8핀 잭은 전화용으로서, 국선의 핀번호 4,5.번(청색) 과 7,8.번(녹색)번을, 핀번호 1,2,3,6. 번으로 바꾸어서 접속 분배, 아나로그전화 전용으로 사용. 2) Y형 아답터의 상단(a) RJ45 모둘라 잭을 LAN 100Mbps 인터넷으로 사용할 시 * RJ45/RJ45 4Pr 1:1 패치코드를 상단(a)에 삽입 * 초고속 인터넷 또는 LAN 회선을 MDF의 1.2번(등색)과, 3.6번(녹색)에 접속 * 1:1 패치코드의 2차측 Plug와 각 방 RJ45 잭의 핀번호 1.2,3,6번에서 LAN 100Mbps 초고속 인터넷 사용 3) Y형 아답터의 하단(b) RJ45 모둘라 잭을 아나로그 전화용으로 사용할 시 * RJ45/RJ45 2Pr 1:6 패치코드를 하단(b)에 삽입 * 1번 전화번호회선을 MDF의 4.5번(청색)에, 2번 전화번호회선을 MDF의 7.8번(갈색)에 접속 * 1:6 전화용 패치코드의 2차측 Plug와 각 방 RJ45 잭의 핀번호 4.5번에서는 1번 전화번호를, 핀번호 3.6번에서는 2번 전화번호를 사용. 4) LAN용 T568B 칼라코드 & 전화용의 USOC 칼라코드 * T568B 칼라코드는 LAN통신용으로서 RJ45 8핀 모둘라 잭의 핀번호 1.2.3.6.번을 사용, 최대 100Mbps까지 사용 * USOC 칼라코드는 전화용으로서, RJ45 8핀 모둘라 잭의 핀번호 4.5번이 1번 번호, 핀번호 3.6번이 2번 번호, 핀번호 2.7번이 3번 번호, 핀번호 1.8번을 4번호로 접속하여 사용. DATA용 1:1 Patch Cord PIN 1,2,3,6번 : LAN 100Mbps 사용 (b)전화용 전화용 1:6 Patch Cord Y아답터 Pin NO 1 2 3 6 1 2 3 6 1 2 3 6 3 4 5 6 DATA용 1:1 Patch Cord 전화용 1:6 Patch Cord 1번국선 2번국선
