  1. 英码4600解码器配置教程

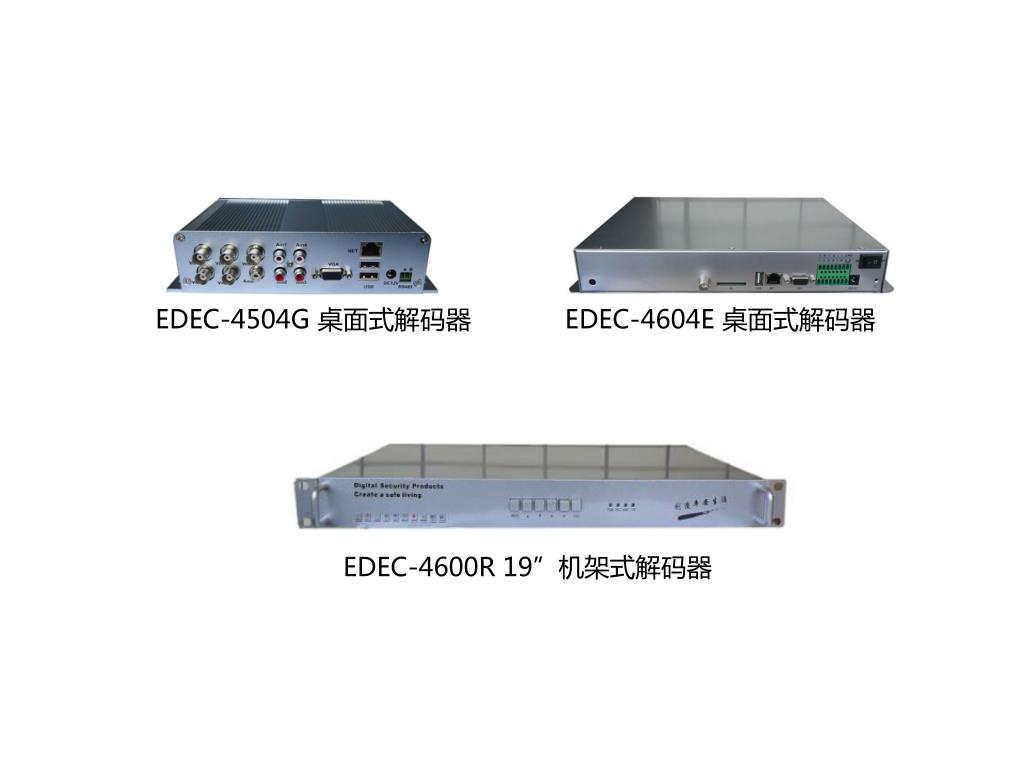

  2. EDEC-4504G 桌面式解码器 EDEC-4604E 桌面式解码器 EDEC-4600R 19”机架式解码器

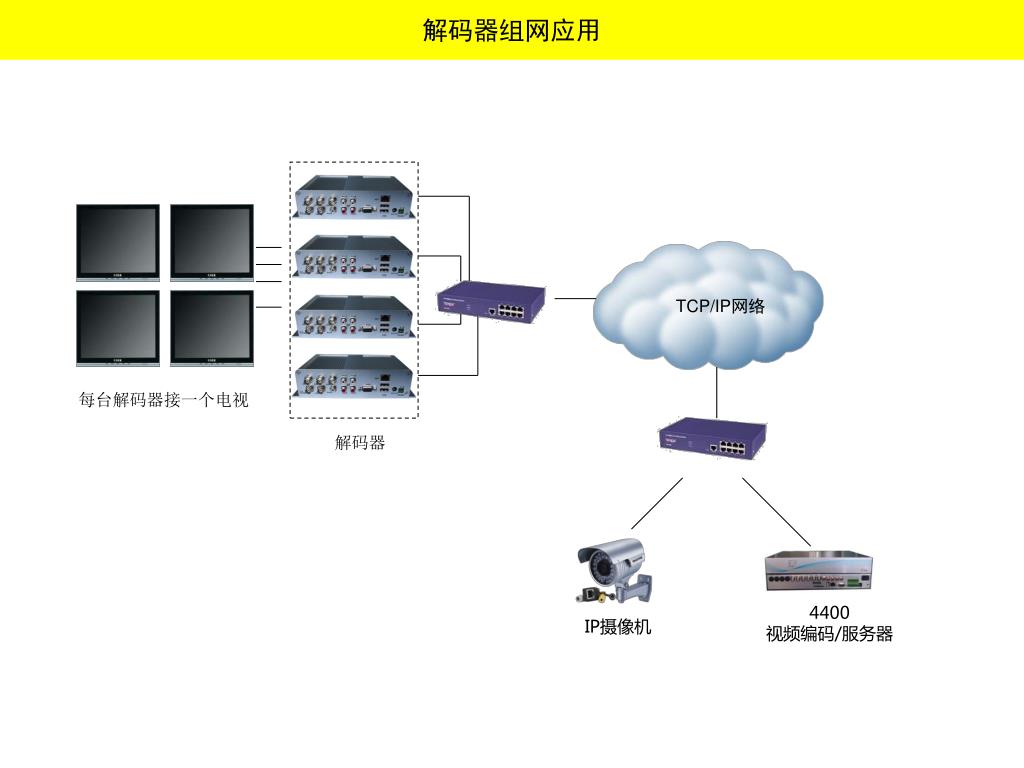

  3. 解码器组网应用 TCP/IP网络 每台解码器接一个电视 解码器 4400 视频编码/服务器 IP摄像机

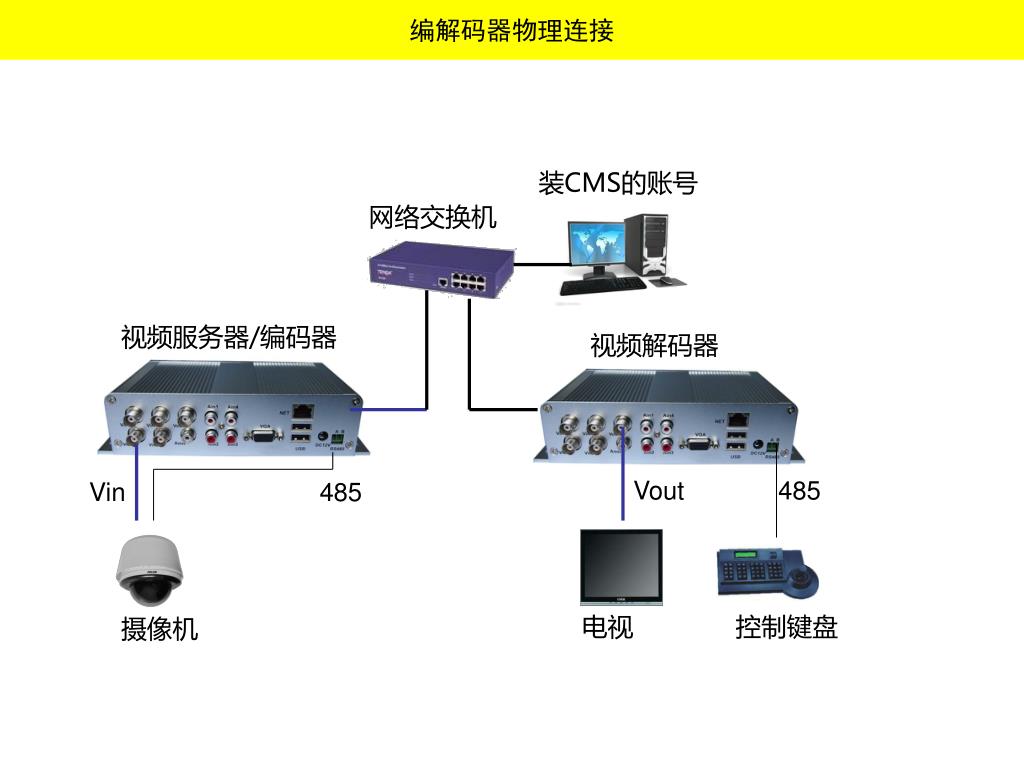

  4. 编解码器物理连接 装CMS的账号 网络交换机 视频服务器/编码器 视频解码器 Vout 485 Vin 485 电视 控制键盘 摄像机

  5. 添加连接设备 第一步：运行ECMS客户端管理软件（必须是V0815之后的版本） 第二步：添加解码器，依次点 系统设置-》监控点管理-》添加设备 1 2

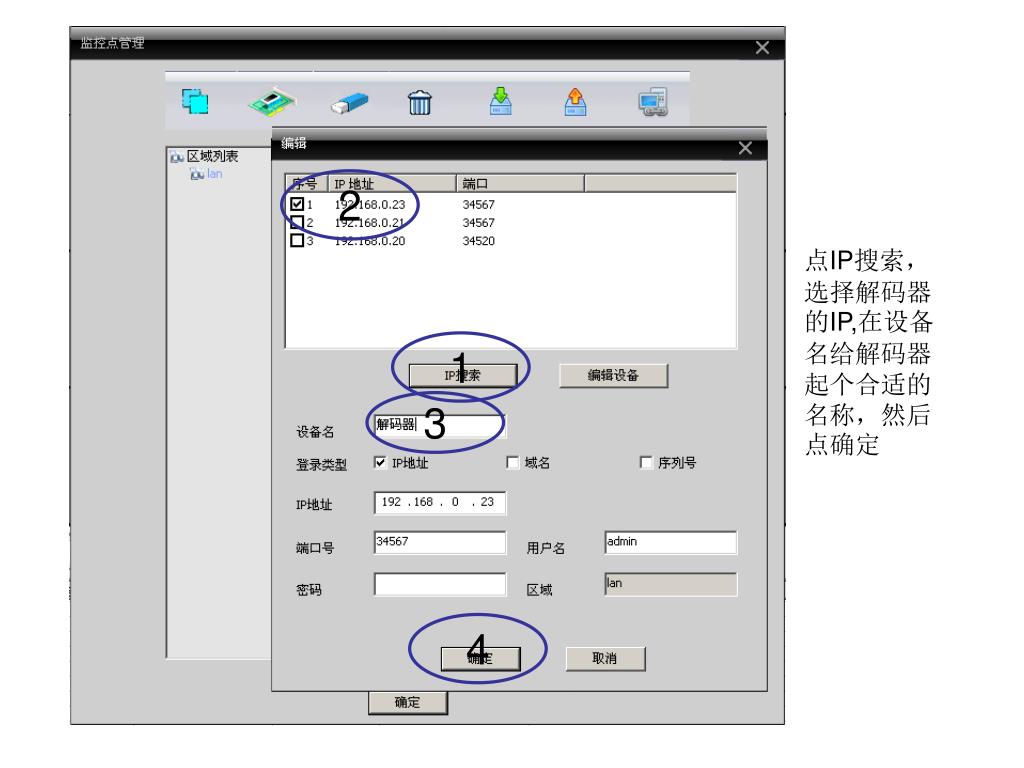

  6. 2 点IP搜索，选择解码器的IP,在设备名给解码器起个合适的名称，然后点确定 1 3 4

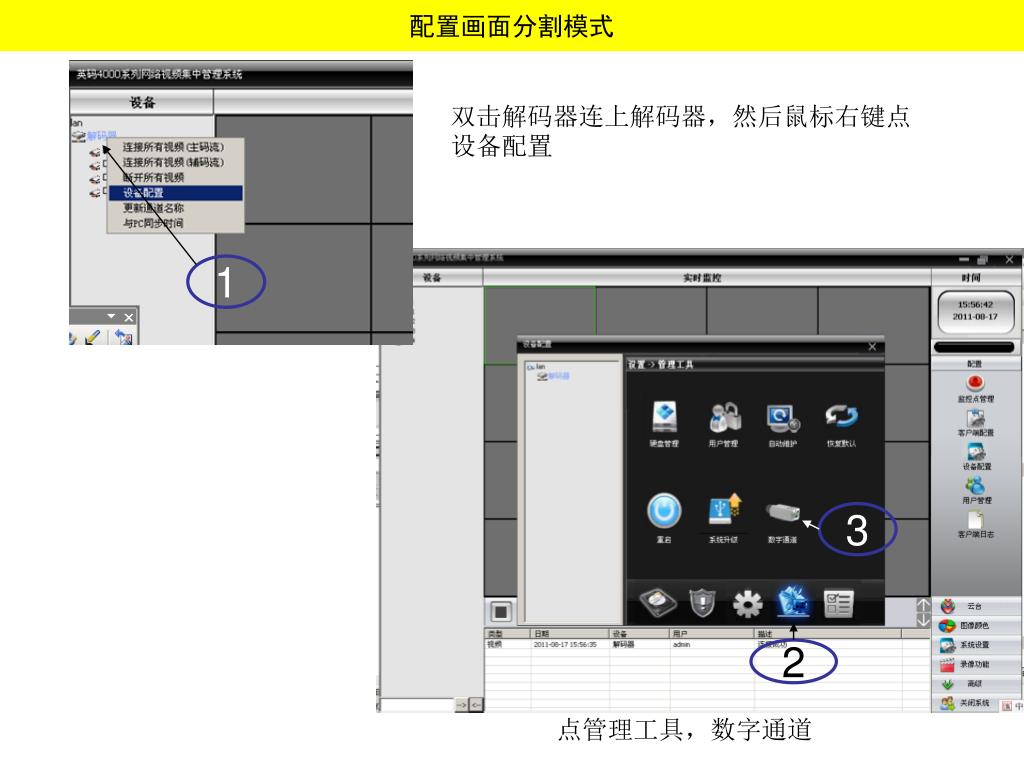

  7. 配置画面分割模式 双击解码器连上解码器，然后鼠标右键点设备配置 1 3 2 点管理工具，数字通道

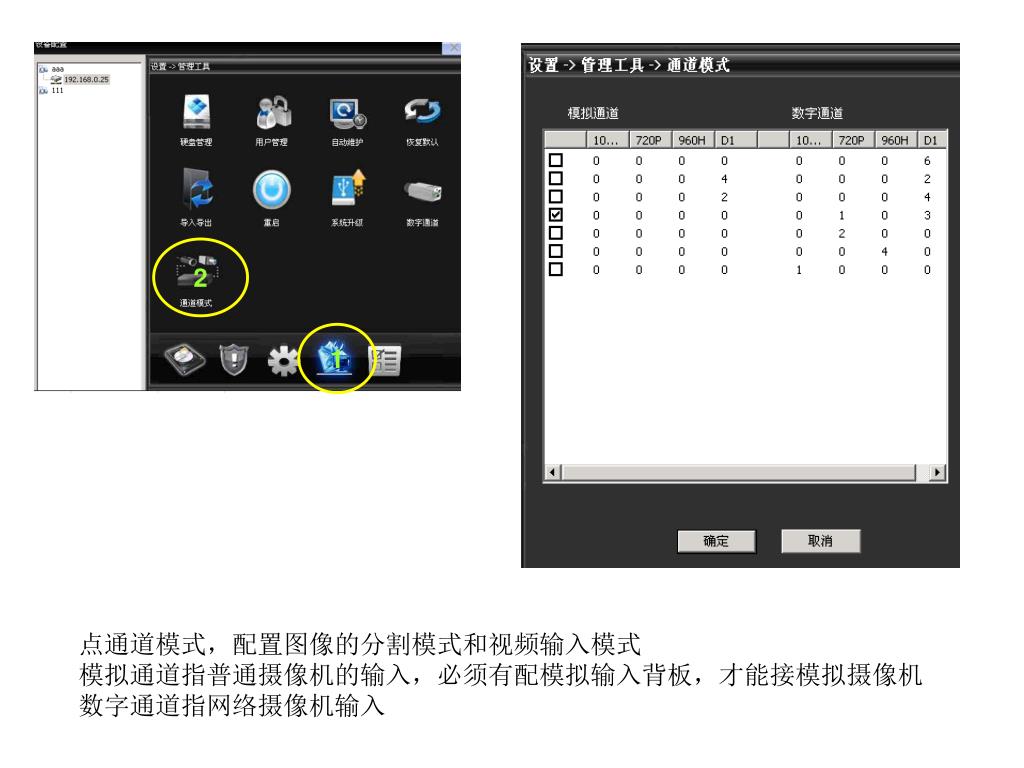

  8. 2 1 点通道模式，配置图像的分割模式和视频输入模式 模拟通道指普通摄像机的输入，必须有配模拟输入背板，才能接模拟摄像机 数字通道指网络摄像机输入

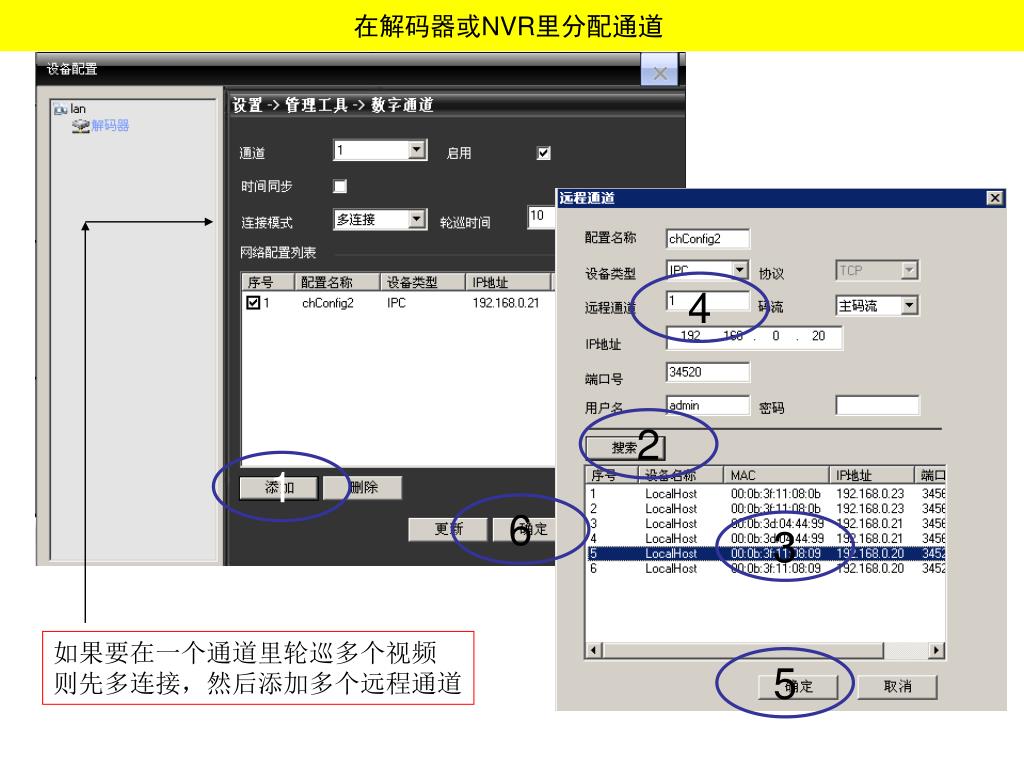

  9. 在解码器或NVR里分配通道 4 2 1 6 3 如果要在一个通道里轮巡多个视频 则先多连接，然后添加多个远程通道 5

  10. 如上图一样，添加第二通道的解码图像

  11. 解码器云台远程控制配置方法 设置成transparent协议 设置成球机参数 解码器485配置 编码器485配置 以太网 485-B 485-B 485-A 485-A

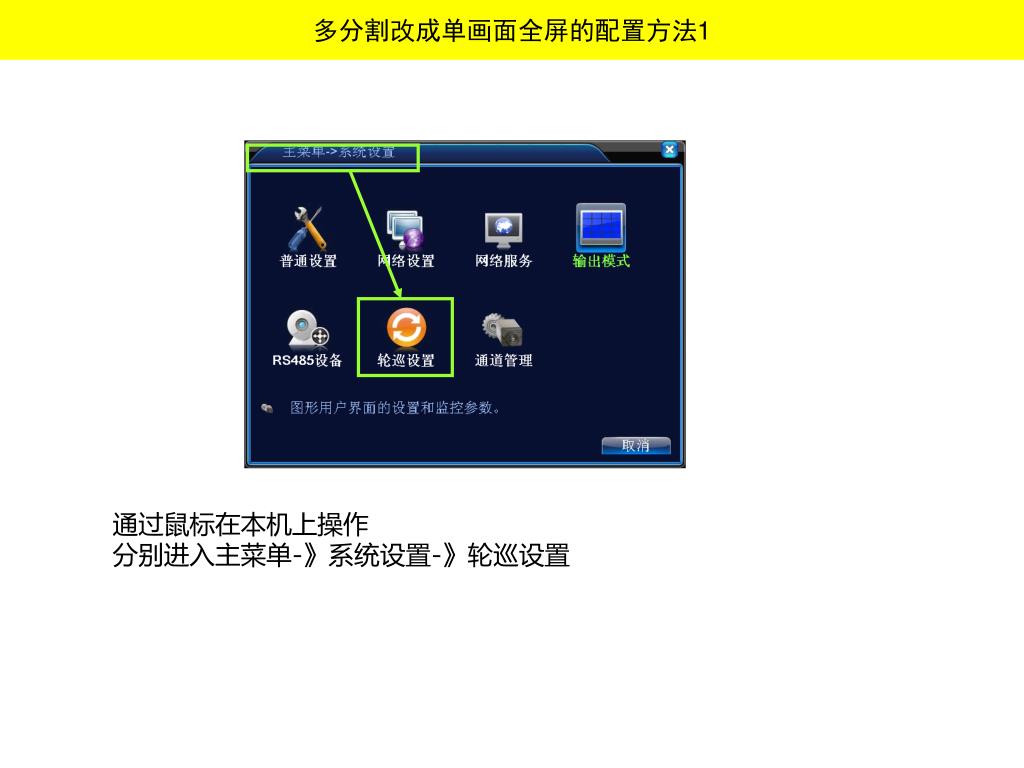

  12. 多分割改成单画面全屏的配置方法1 通过鼠标在本机上操作 分别进入主菜单-》系统设置-》轮巡设置

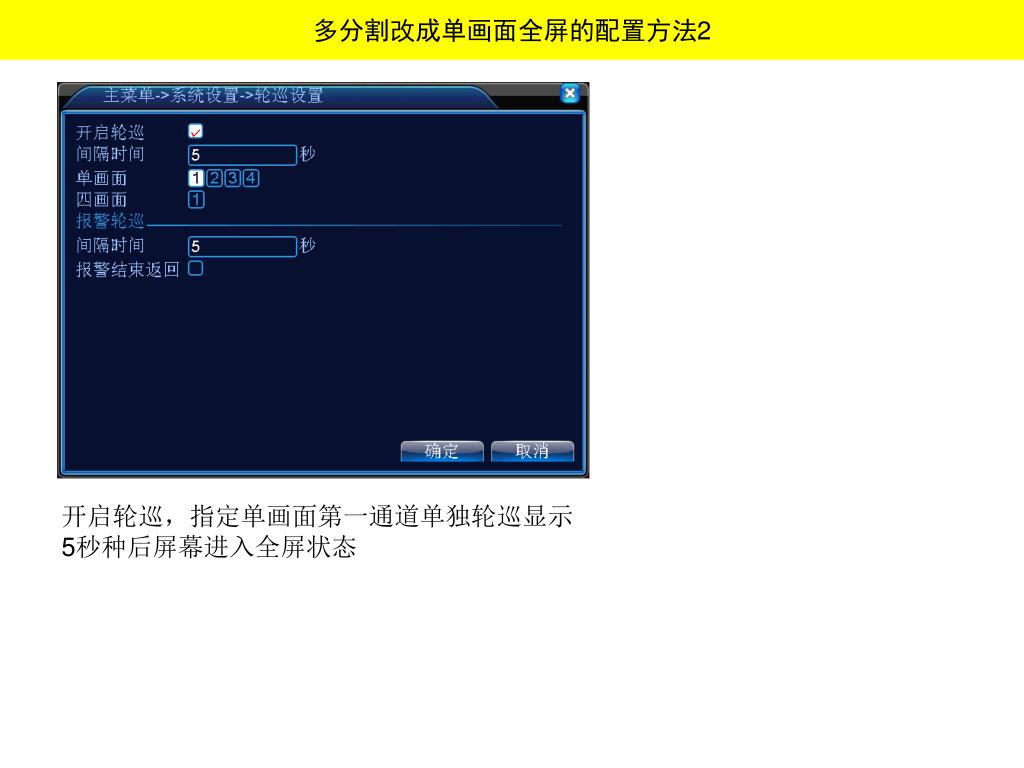

  13. 多分割改成单画面全屏的配置方法2 开启轮巡，指定单画面第一通道单独轮巡显示 5秒种后屏幕进入全屏状态
