OZNAČOVÁNÍ VOZIDEL. 1. OZNAČOVÁNÍ HNACÍCH VOZIDEL. ABC DEF - G. význam první číslice … „A“ 1 … elektrická lokomotiva stejnosměrné soustavy 2 … elektrická lokomotiva střídavé soustavy 3 … elektrická lokomotiva pro více soustav 4 … hnací vůz el. jednotky stejnosměrné soustavy
E N D
ABCDEF - G • význam první číslice … „A“ • 1 … elektrická lokomotiva stejnosměrné soustavy • 2 … elektrická lokomotiva střídavé soustavy • 3 … elektrická lokomotiva pro více soustav • 4 … hnací vůz el. jednotky stejnosměrné soustavy • 5 … hnací vůz el jednotky střídavé soustavy • 6 … hnací vůz el. jednotky pro více soustav • 7 … motorová lokomotiva • 8 … motorový vůz (jednotka) • 9 … řídicí vůz (990 – 999 historická vozidla) • 0 … vložený vůz, přípojný vůz k motorovým vlakům

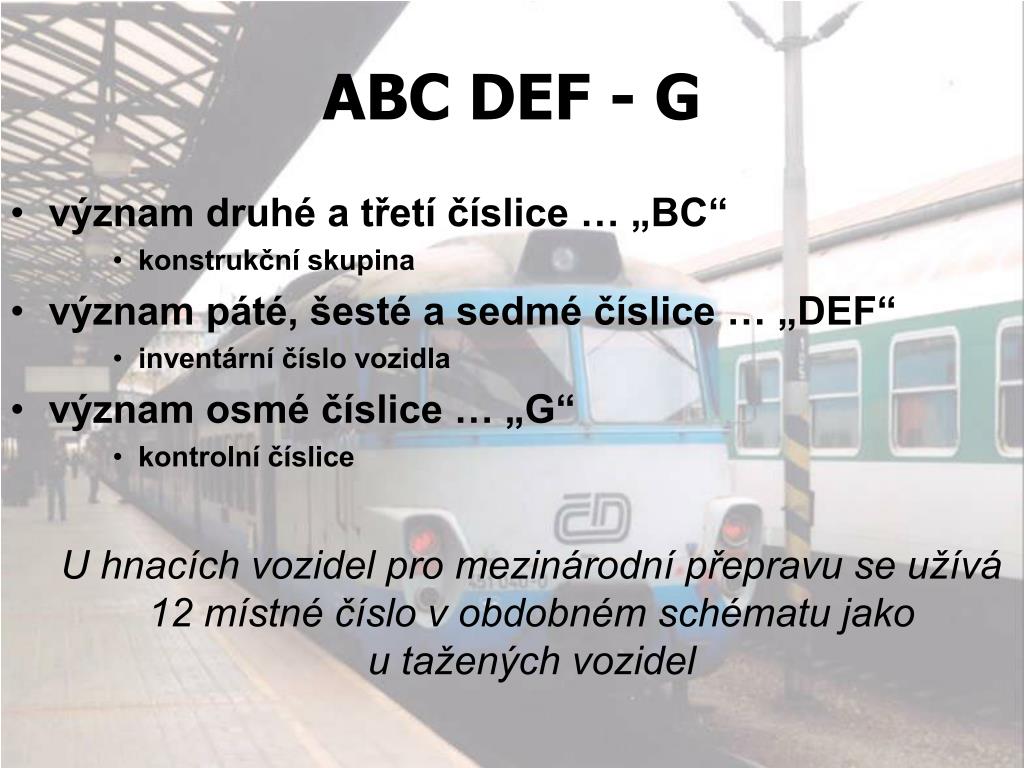

ABCDEF - G • význam druhé a třetí číslice … „BC“ • konstrukční skupina • význam páté, šesté a sedmé číslice … „DEF“ • inventární číslo vozidla • význam osmé číslice … „G“ • kontrolní číslice U hnacích vozidel pro mezinárodní přepravu se užívá 12 místné číslo v obdobném schématu jako u tažených vozidel

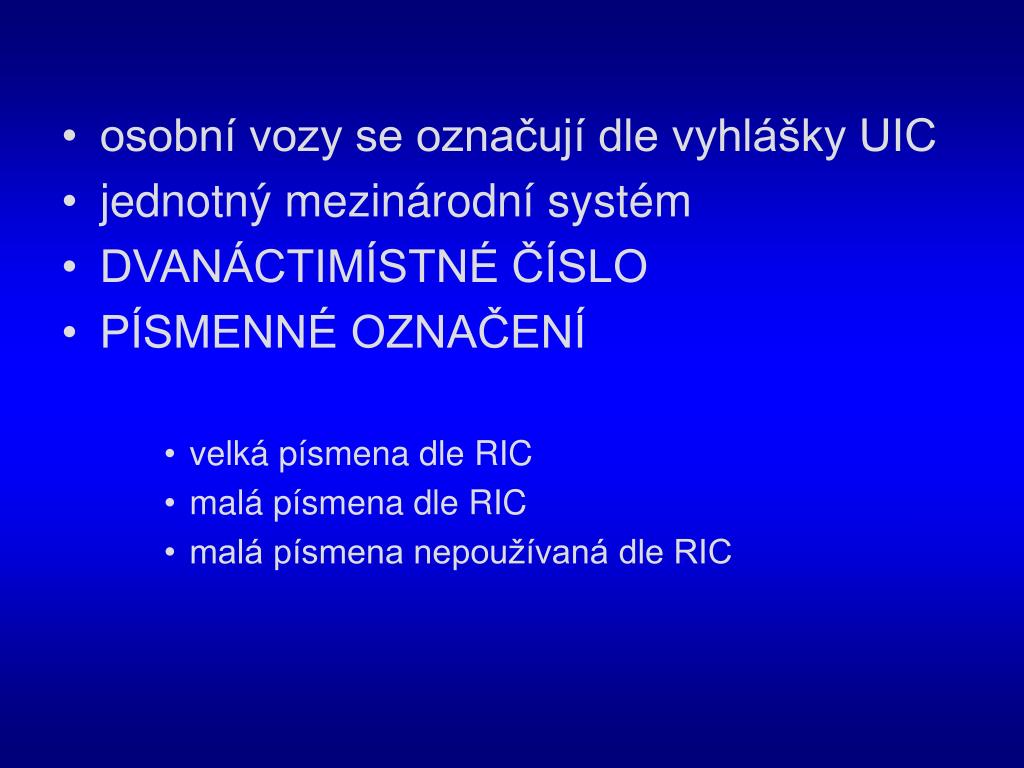

osobní vozy se označují dle vyhlášky UIC • jednotný mezinárodní systém • DVANÁCTIMÍSTNÉ ČÍSLO • PÍSMENNÉ OZNAČENÍ • velká písmena dle RIC • malá písmena dle RIC • malá písmena nepoužívaná dle RIC

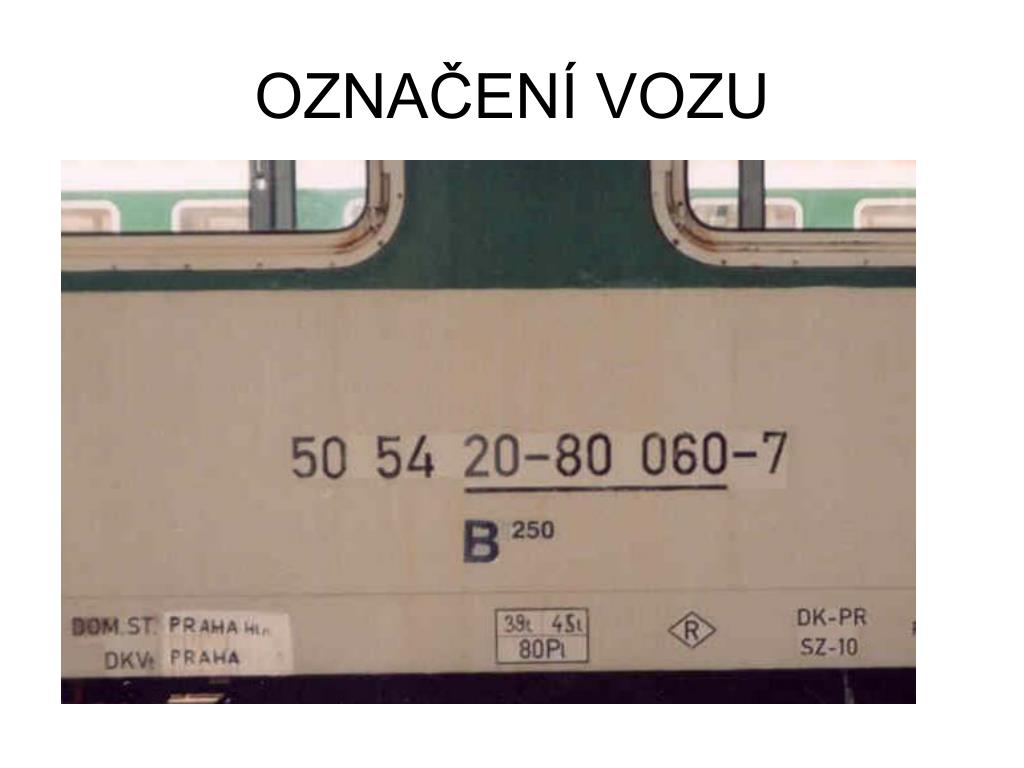

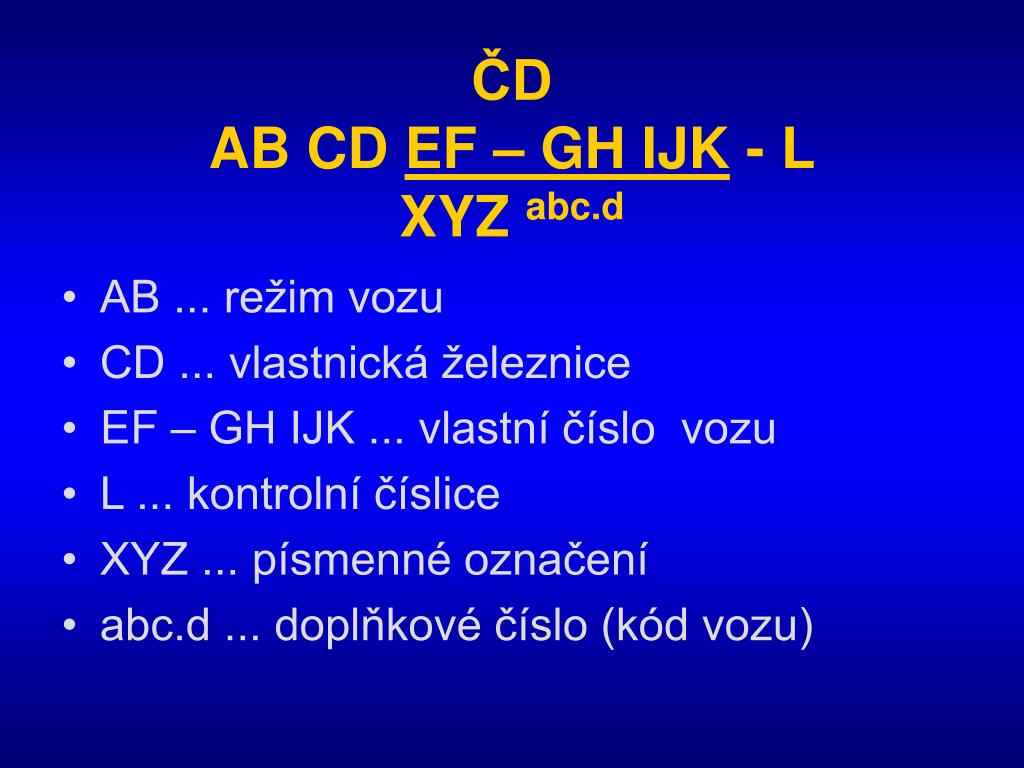

ČDAB CD EF – GH IJK - LXYZ abc.d • AB ... režim vozu • CD ... vlastnická železnice • EF – GH IJK ... vlastní číslo vozu • L ... kontrolní číslice • XYZ ... písmenné označení • abc.d ... doplňkové číslo (kód vozu)
AB • 30 ... služební pro nákladní vlaky • 50 ... vnitrostátní doprava • 51 ... neklimatizované pro mezinárodní provoz • 61 ... klimatizované • 70 ... klimatizované tlakotěsné vnitrostátní • 73 ... klimatizované tlakotěsné mezinárodní • 9* … hnací vozidla • 95 … přípojné vozy
CD • 51 PKP (Polské státní dráhy) • 54 ČD (České dráhy) • 55 MÁV (Maďarské dráhy) • 56 ZSSK (Železniční společnost; SR) • 80 DB (Německá dráha) • 81 ŐBB (Rakouské spolkové dráhy) • 85 SBB/CFF (Švýcarské spolkové dráhy) • 86 SNCF (Národní společnost francouzských železnic)

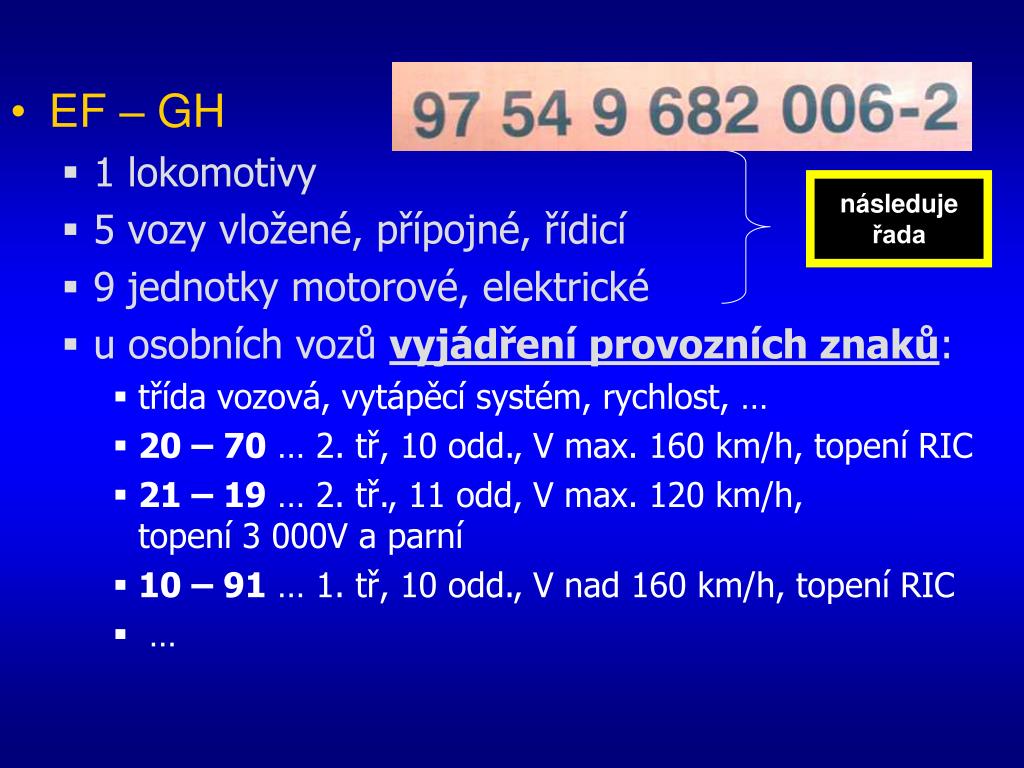

EF – GH • 1 lokomotivy • 5 vozy vložené, přípojné, řídicí • 9 jednotky motorové, elektrické • u osobních vozů vyjádření provozních znaků: • třída vozová, vytápěcí systém, rychlost, … • 20 – 70 … 2. tř, 10 odd., V max. 160 km/h, topení RIC • 21 – 19 … 2. tř., 11 odd, V max. 120 km/h, topení 3 000V a parní • 10 – 91 … 1. tř, 10 odd., V nad 160 km/h, topení RIC • … následuje řada

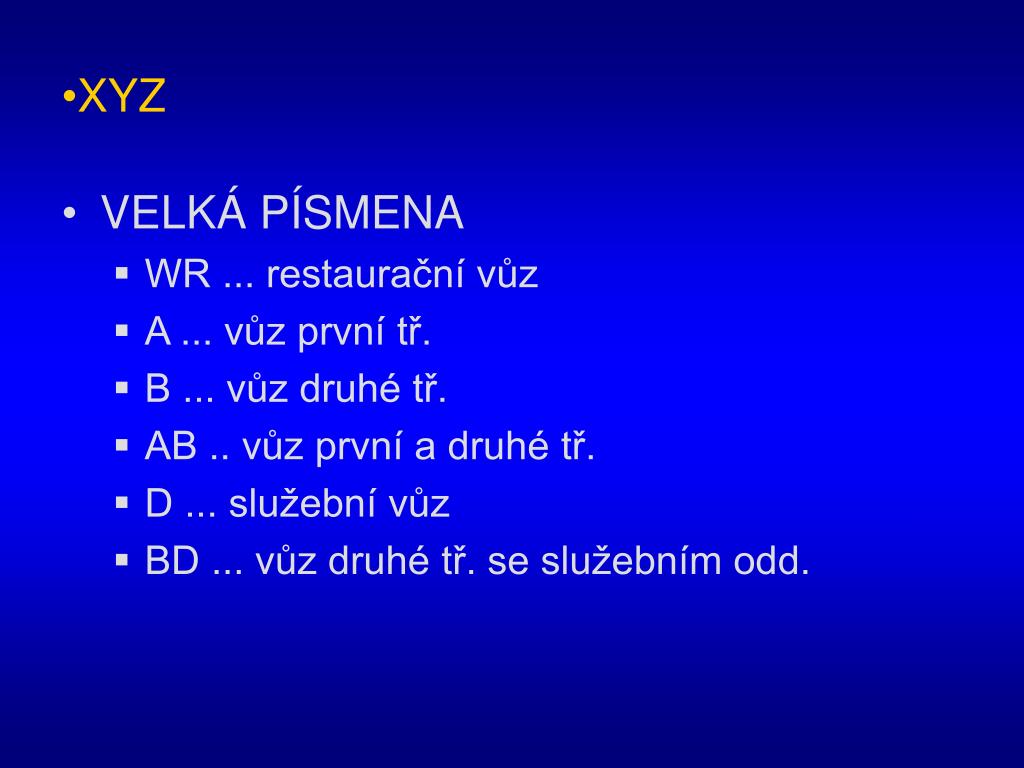

XYZ • VELKÁ PÍSMENA • WR ... restaurační vůz • A ... vůz první tř. • B ... vůz druhé tř. • AB .. vůz první a druhé tř. • D ... služební vůz • BD ... vůz druhé tř. se služebním odd.

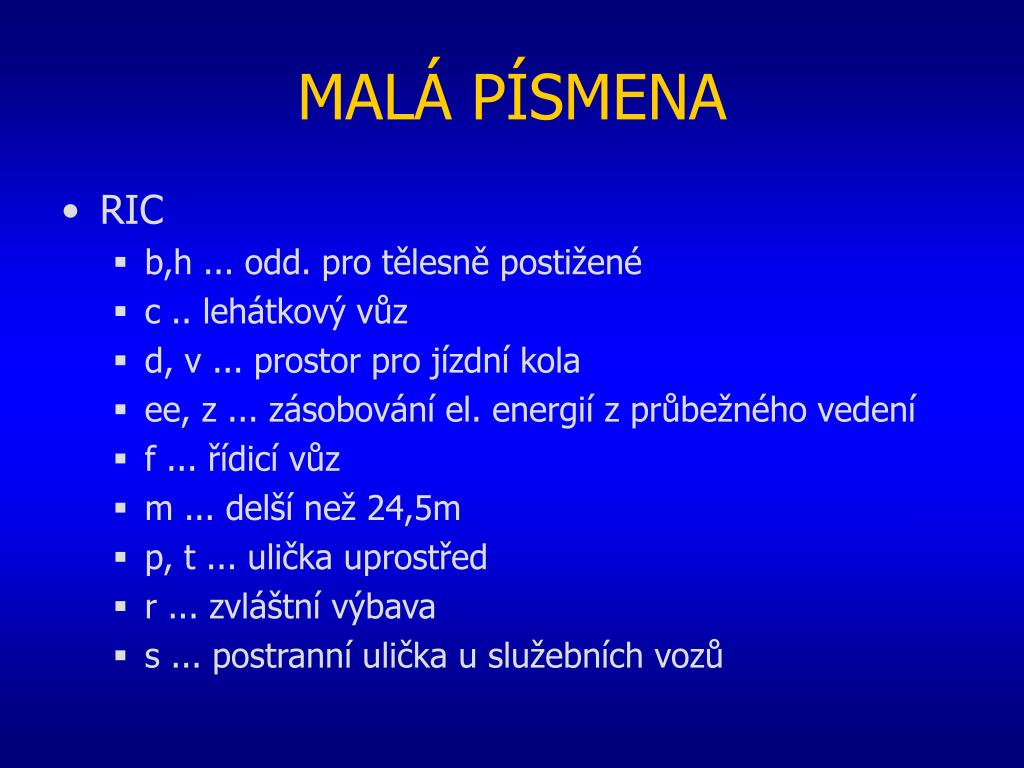

MALÁ PÍSMENA • RIC • b,h ... odd. pro tělesně postižené • c .. lehátkový vůz • d, v ... prostor pro jízdní kola • ee, z ... zásobování el. energií z průbežného vedení • f ... řídicí vůz • m ... delší než 24,5m • p, t ... ulička uprostřed • r ... zvláštní výbava • s ... postranní ulička u služebních vozů

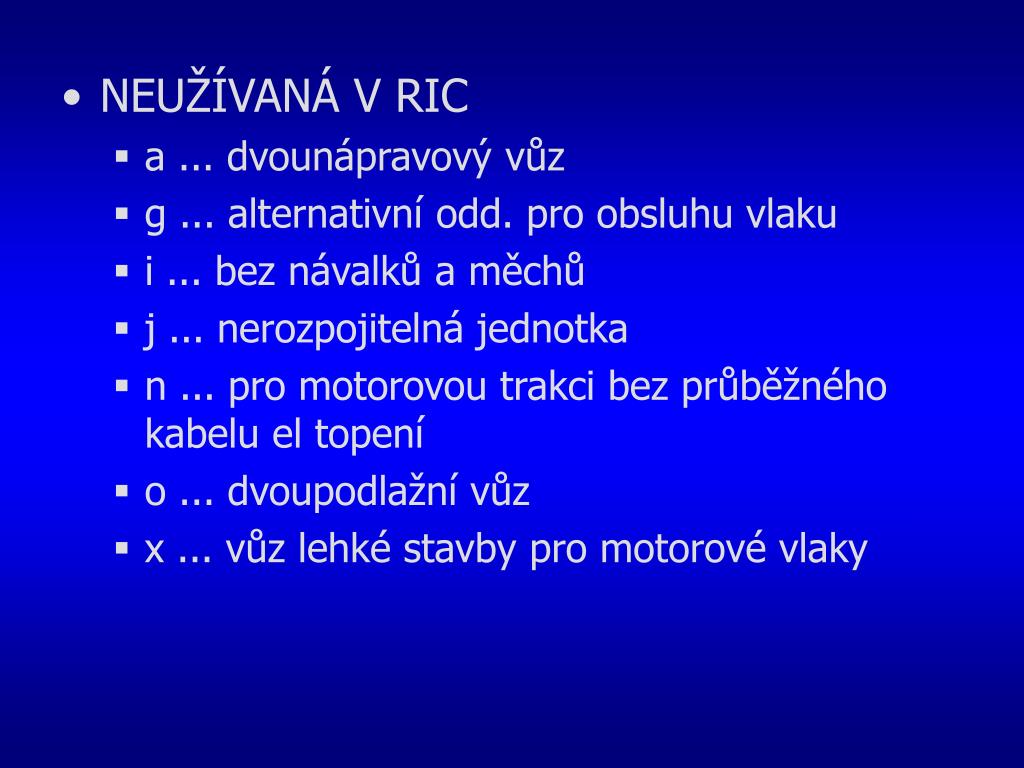

NEUŽÍVANÁ V RIC • a ... dvounápravový vůz • g ... alternativní odd. pro obsluhu vlaku • i ... bez návalků a měchů • j ... nerozpojitelná jednotka • n ... pro motorovou trakci bez průběžného kabelu el topení • o ... dvoupodlažní vůz • x ... vůz lehké stavby pro motorové vlaky

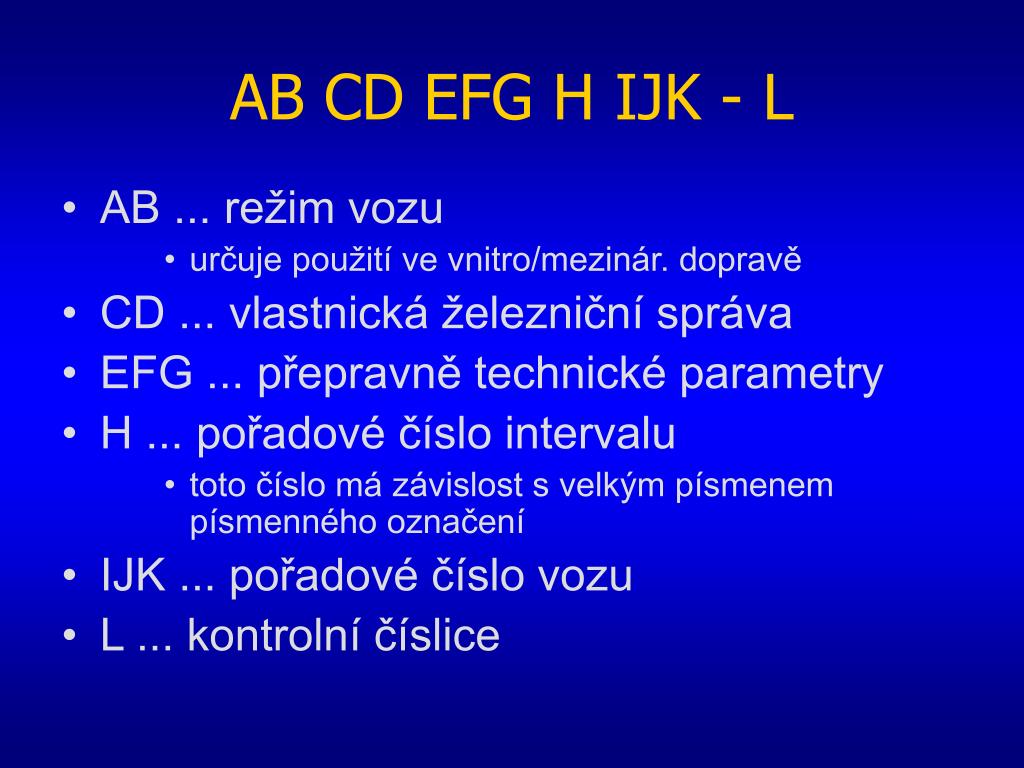

AB CD EFG H IJK - L • AB ... režim vozu • určuje použití ve vnitro/mezinár. dopravě • CD ... vlastnická železniční správa • EFG ... přepravně technické parametry • H ... pořadové číslo intervalu • toto číslo má závislost s velkým písmenem písmenného označení • IJK ... pořadové číslo vozu • L ... kontrolní číslice

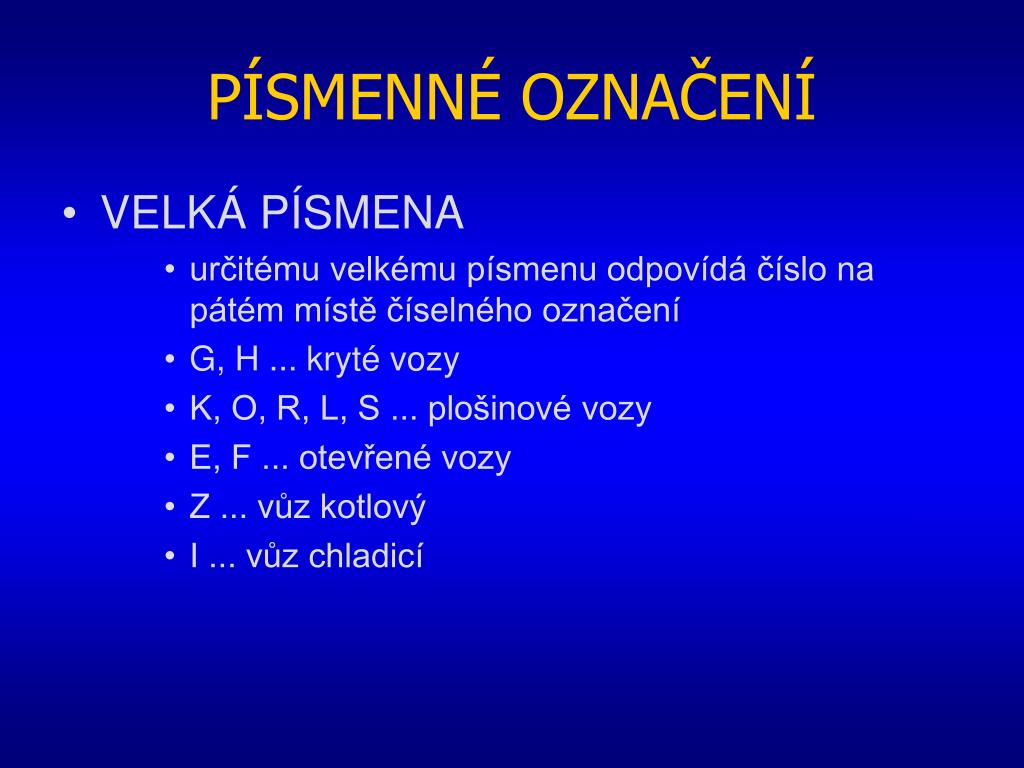

PÍSMENNÉ OZNAČENÍ • VELKÁ PÍSMENA • určitému velkému písmenu odpovídá číslo na pátém místě číselného označení • G, H ... kryté vozy • K, O, R, L, S ... plošinové vozy • E, F ... otevřené vozy • Z ... vůz kotlový • I ... vůz chladicí
