2011 年电子科技辅导员培训班 电子制作入门 福建省无线电定向运动协会 蔡朝阳

1. 2011年电子科技辅导员培训班电子制作入门福建省无线电定向运动协会 蔡朝阳

2. 电子元器件知识 • 阻容元器件的认识 • 二极管和三极管的使用 • 集成电路 • 其它元器件的认识 • 认识电路原理图的符号 • 万能实验板（面包板）的使用方法

3. 1、电阻器 • 电阻器简称电阻，电阻具有阻碍电流并造成能量损耗的作用。电阻在电路原理图中，常用符号“R”表示，单位是“欧姆”，用希腊字母“Ω”表示。超过1000Ω的电阻常用KΩ、MΩ表示，电路图标注通常还省略Ω，1000=1K，1000K=1M。电阻在电路中常用来限制电路中的电流、控制分配电压等作用。 • 可以手动调节的电阻又称为电位器，可变电阻有三个引脚，其中两个引脚之间的电阻值固定，第三个引脚与任两个引脚间的电阻值可以随着轴臂的旋转而改变。 • 电阻值随外界光照强弱（明暗）变化而变化的电阻叫光敏电阻，光越强阻值越小，光越弱阻值越大。 电路图符号 色环电阻 实物图 光敏电阻

4. 第一位数字第二位数字第三位数字零的个数误差第一位数字第二位数字第三位数字零的个数误差 第一位数字第二位数字零的个数误差 • 色环电阻元件用色环来表示其阻值，颜色对应的数字：黑0、棕1、红2、橙3、黄4、绿5、兰6、紫7、灰8、白9。误差为最后一环的颜色：金相当于0.1、银相当于0.01。 • 如：识别四色环电阻“棕黑棕”，表示10后面还有一个“0”，也就是100，此电阻的阻值就是100Ω。五色环电阻“棕黑黑红”，就是10000，即10KΩ。其误差为银色， 即0.01误差。

5. 2、电容器 • 电容器就是“储存电荷的容器” ，简称电容。电容的符号常用“C”来表示。电容器也分为容量固定的与容量可变的。但常见的是固定容量的电容，最多见的是电解电容和瓷片电容。 • 电容可分为无极性和有极性，一般1μF以上的电容均为电解电容，为有极性，而1μF以下的电容多为瓷片电容，为无极性。 无极性电容器 电路图符号 实物图 有极性电容器

6. 电容的作用：具有储存电荷的能力，在电路中具有“通高频、阻低频”和“通交流、隔直流”的能力。电容的作用：具有储存电荷的能力，在电路中具有“通高频、阻低频”和“通交流、隔直流”的能力。 • 表示电容器电荷容量大小的基本单位是“法拉”，用字母“F”表示。我们通常只使用更小的单位“微法”，常用字母“uF”表示，“微微法”又叫“皮法”，常用“pF”表示。1F=1000000uF、1uF=1000000pF。 • 电容值在电路图中的具体表示方法较多，有的电路图直接标出单位，例如，150pF、0.01uF、220uF等。有的电路图则用数字表示，如103为0.01uF、104为0.1uF，这类电容的表示方法实际上采用“pF”为基本单位，前两位是有效数字，第三位表示有效数字后面“0”的个数，例如，271表示270pF。

7. 3、电感器 • 电感器是根据电磁感应原理用漆包线绕制而成。一般都是根据具体需要制成专用电感元件。在电子制作材料中往往都有具体的绕制说明。 • 电感器常用“L”表示，基本单位是亨利,字母符号H,常用更小单位毫亨 “mH”、微亨“uH”，1H=1000mH、1mH=1000uH。 • 电感器的特性恰恰与电容的特性相反，它具有阻止交流电通过而让直流电通过的特性。常和电容器一起工作，构成LC滤波器、LC振荡器等。 电路图符号 收音机磁棒线圈

8. 4、晶体管晶体管是电子装置中的重要元器件，由半导体材料制成，包括二极管和三极管。4、晶体管晶体管是电子装置中的重要元器件，由半导体材料制成，包括二极管和三极管。 • 半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。 • 二极管有正负极性，并具有正向导通、反向不导通的特性。根据不同的用途，分为会发光的发光二极管、检波二极管、整流二极管和稳压二极管等，一般电路图会给出具体型号，实验运用的时候要对号入座，注意极性。 • 常用二极管封装为圆柱状，有环形标志的一端是负极。发光二极管的长脚为正极。参见符号元器件对照表。二极管不要直接和电源两端相连接，例如发光二极管一般都要通过限流电阻接到电源两端才能正常工作，否则就会损坏。

9. 二极管的电路图符号 普通二极管 电 路 图 符 号 发光二极管 实 物 图 稳压二极管

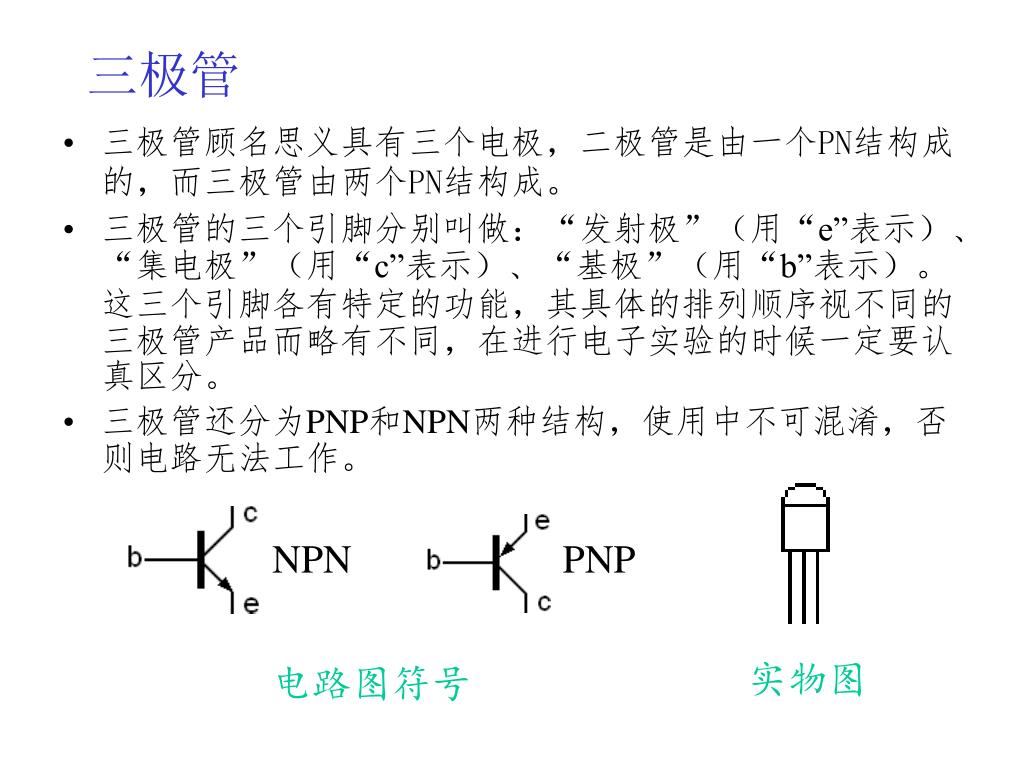

10. 三极管 • 三极管顾名思义具有三个电极，二极管是由一个PN结构成的，而三极管由两个PN结构成。 • 三极管的三个引脚分别叫做：“发射极”（用“e”表示）、“集电极”（用“c”表示）、“基极”（用“b”表示）。这三个引脚各有特定的功能，其具体的排列顺序视不同的三极管产品而略有不同，在进行电子实验的时候一定要认真区分。 • 三极管还分为PNP和NPN两种结构，使用中不可混淆，否则电路无法工作。 NPN PNP 电路图符号 实物图

11. 三极管的用途和种类 • 三极管具有放大、开关控制等作用，在模拟电路中作放大，在数字电路中作开关。按照其用途又分为高频管和低频管、小功率管和大功率管等，在一定的条件下，高频管可应用在低频电路中，但是，低频管不能用在高频电路中。 • 常用90系列三极管中，9014为高频小功率高增益NPN管、9015为与之对应的PNP管；9013为高频中功率NPN管、9012为与之对应的PNP管；8050为比9013功率大一些的高频中功率NPN管、8550为比9012功率大一些的高频中功率PNP管。

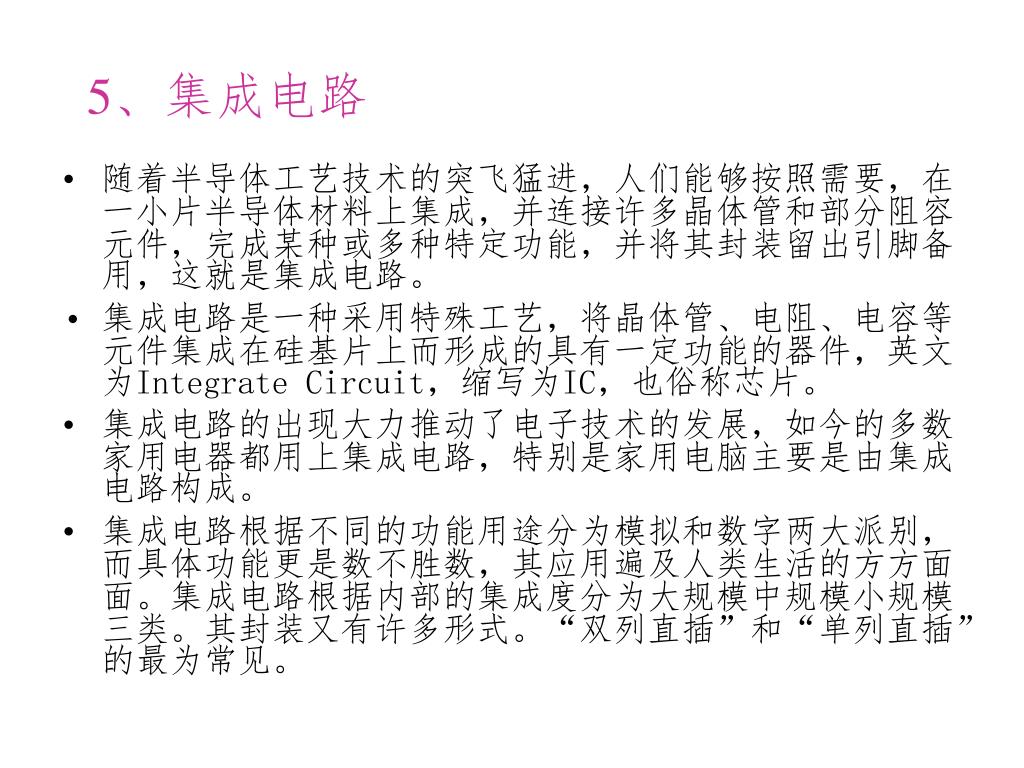

12. 5、集成电路 • 随着半导体工艺技术的突飞猛进，人们能够按照需要，在一小片半导体材料上集成，并连接许多晶体管和部分阻容元件，完成某种或多种特定功能，并将其封装留出引脚备用，这就是集成电路。 • 集成电路是一种采用特殊工艺，将晶体管、电阻、电容等元件集成在硅基片上而形成的具有一定功能的器件，英文为Integrate Circuit，缩写为IC，也俗称芯片。 • 集成电路的出现大力推动了电子技术的发展，如今的多数家用电器都用上集成电路，特别是家用电脑主要是由集成电路构成。 • 集成电路根据不同的功能用途分为模拟和数字两大派别，而具体功能更是数不胜数，其应用遍及人类生活的方方面面。集成电路根据内部的集成度分为大规模中规模小规模三类。其封装又有许多形式。“双列直插”和“单列直插”的最为常见。

13. 电子百拼、小拼装中的集成电路 • 集成电路的种类繁多，其电路符号形式也是多种多样，在电路原理图中常用符号“IC”表示。一般情况下，也常用“IC”来代替集成电路一词。 • 集成电路的引脚各有不同的特定功能，在一般的电路图中常直接画出其对应引脚编号的外接元件符号，因此，学会应用集成电路，首先要学会识别集成电路的引脚编号规律，如符号元器件对照表所示：D7642为直放式收音机集成电路、KA386为音频功放集成电路。 收音机集成电路 电路图符号 实 物 图 双列直插集成电路

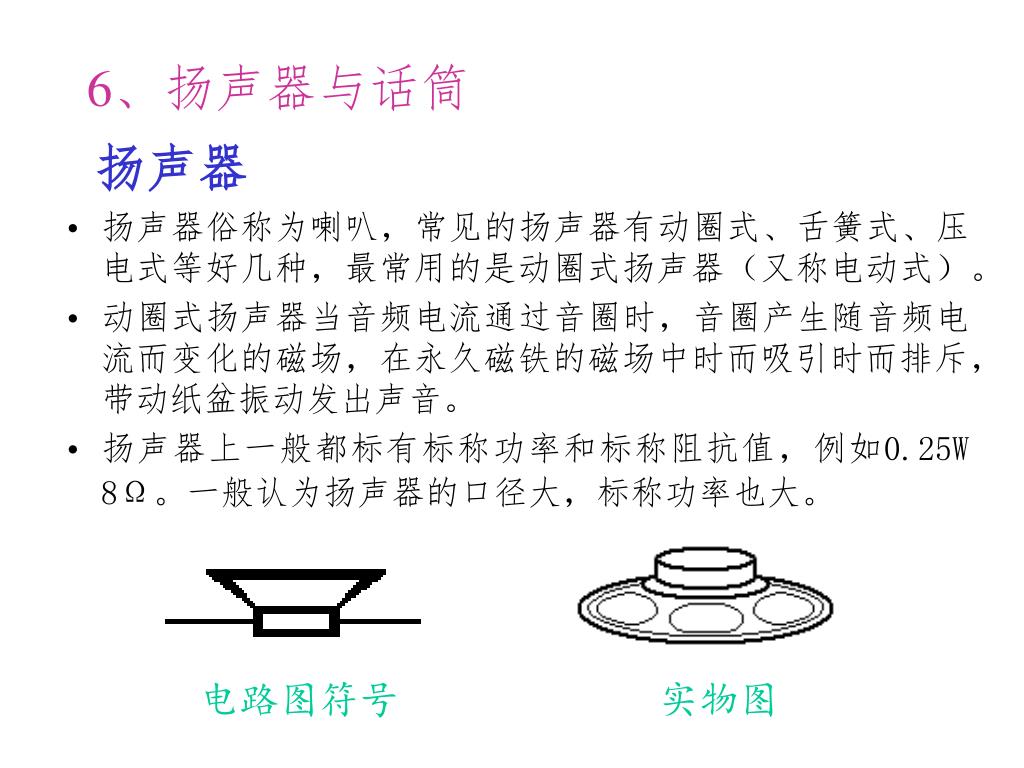

14. 6、扬声器与话筒 扬声器 • 扬声器俗称为喇叭，常见的扬声器有动圈式、舌簧式、压电式等好几种，最常用的是动圈式扬声器（又称电动式）。 • 动圈式扬声器当音频电流通过音圈时，音圈产生随音频电流而变化的磁场，在永久磁铁的磁场中时而吸引时而排斥，带动纸盆振动发出声音。 • 扬声器上一般都标有标称功率和标称阻抗值，例如0.25W 8Ω。一般认为扬声器的口径大，标称功率也大。 电路图符号 实物图

15. 话筒 话筒有电容式的、动圈式的等等，常用的卡拉OK话筒一般都是动圈式的。电子制作中常用的话筒是驻极体电容话筒，价格较便宜，音质也不差，体积很小。大多数的电脑多媒体话筒里边就是驻极体电容话筒。 驻极式话筒又称驻极式电容麦克风，它是由一片很轻的振动膜及驻极电荷的背极板所组成。构成驻极式话筒的内部零件相当精密，故对外部的杂音很敏感，因此为预防灰尘或异物质的侵蚀及电器杂音，要紧紧密封在只有音波可流入的圆形金属壳中，使用时尽量不要大的震动，以免振动膜破损。 现在大部分驻极式话筒内部还有一片电流放大集成电路，要注意接线时驻极式话筒的极性。 电路图符号 实物图

16. 7、其它 • 电子元器件种类繁多，以上仅介绍常见的几种元器件。除此之外，电池夹、导线等，也是常用的电子实验元器件。有的实验还要用到小电动机、继电器、数码管等各种各样的电子元件，可进一步参考有关书籍。 • 大家在学习电子元器件的认识过程中，要结合实际的实验操作，应用电子实验插板做一些认识性的实验，加深对元器件各个方面的理解。

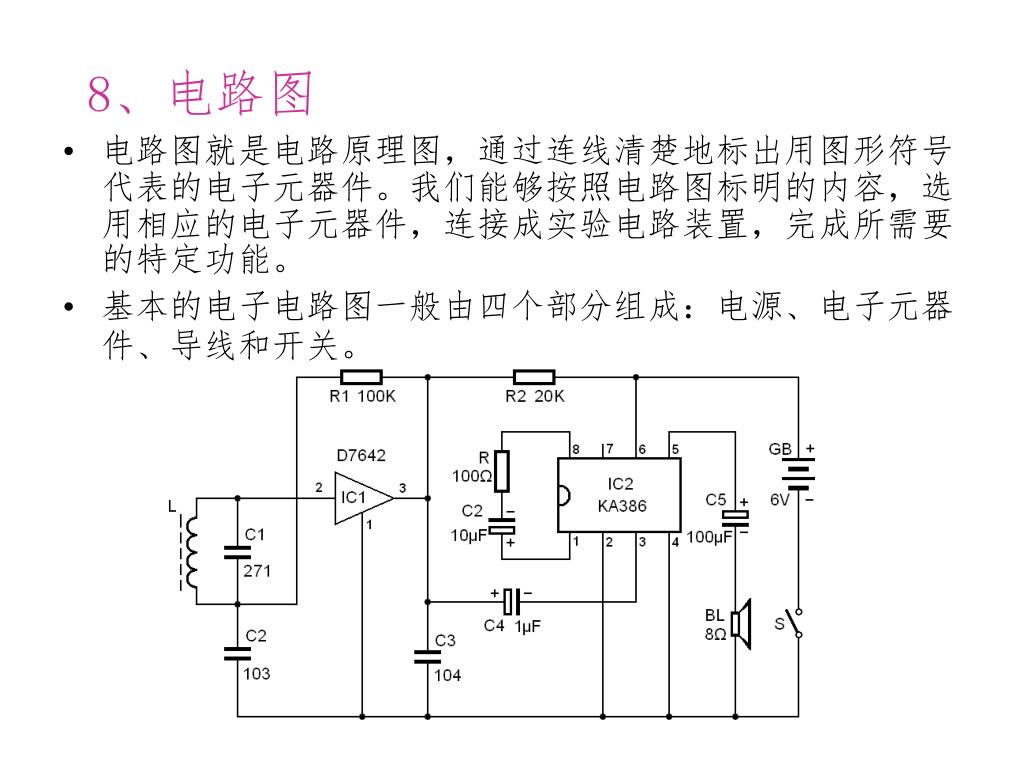

17. 8、电路图 • 电路图就是电路原理图，通过连线清楚地标出用图形符号代表的电子元器件。我们能够按照电路图标明的内容，选用相应的电子元器件，连接成实验电路装置，完成所需要的特定功能。 • 基本的电子电路图一般由四个部分组成：电源、电子元器件、导线和开关。

18. 电子小拼实验插板使用说明 面包板实验操作示意图 • 46列实验插板中间有一凹槽，其两边分布23列五个内部相连的插孔，列与列之间的插孔相互绝缘。插板的上下另外分布两条编号为“X”和“Y”、五个一排共四组的插孔，内部分别相连。 • 分布在同一列五孔的元器件管脚连接在一起。

19. 电子小拼装图例

20. 使用面包板注意事项 在插板上完成电路拼装，要注意将元件引脚垂直顺势插入实验板，避免过分用力折弯引脚，并确保与插孔簧片接触良好。 对于集成电路、三级管和发光二级管等引脚容易折断的元器件，尽量不要将引脚张得太大，以免引起器件损坏。在拼装电路顺序上，先安排这些元器件定位，后拼插其它长脚元器件。 元器件要按指定电路器件参数的要求拼装，注意极性不要颠倒。 其他元器件可以根据实际情况适当剪脚。 每列五孔不够用或者元器件引脚交叉跨接的时候，可以用跳线连接扩展。
