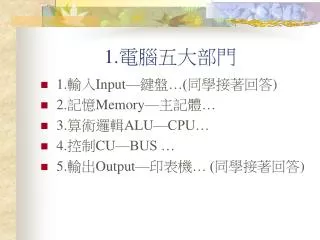

1. 電腦五大部門

1.電腦五大部門 • 1.輸入Input—鍵盤…(同學接著回答) • 2.記憶Memory—主記體… • 3.算術邏輯ALU—CPU… • 4.控制CU—BUS … • 5.輸出Output—印表機… (同學接著回答)

2. 機殼與電源供應器 • AT---舊Pentium 1以下機種,需手動關機 • ATX—WIN2000,XP可軟體控制關機 • 目前都用ATX( 購買時注意安規,多些) • 三大 –5.25英吋光碟,燒錄 • 兩小—3.5英吋軟碟,硬碟

3. 主機板(Mother Board) • 華碩,技嘉(建國路電腦商銷售排名前兩名) • 需搭配同等級CPU購買 • 一般主機板再第二年後故障,該板可能停產,需買新等級主機板,CPU可能需同步更換才能匹配 • 如當時用Pentium 2– 450 CPU • 第三年則需換Pentium 3—500 CPU

4.CPU(Central Processing Unit) • Intel Socket 478 CPU插槽478pin • AMD Socket A CPU插槽462pin • Intel Pentium 4 Socket 423/478 • Celeron/Pentium 3/Pentium 4 • AMD Athlon XP(搭配Windows-XP命名) • Duron /Athlon /Athlon XP

5.記憶體(Memory) • 唯讀記憶體ROM(Read Only Memory) • 隨機存取記憶體RAM(Random Access • Memory) • RAM:1.動態記憶體DRAM—主記憶體 • 2.靜態記憶體SRAM—(貴)快取記憶體 • RAM接腳1. 168Pin DIMM • 2. 184Pin DIMM 3.184Pin RIMM

6.RAM 晶片種類 • SDRAM 同步動態記憶體:與CPU外頻同步運作:有PC100 PC133 PC150 • 以168Pin DIMM 模組接腳出現 • DDR SDRAM :DDR(Double Data Rate) • 速度SDRAM的兩倍,184 Pin模阻接腳 • DDR 266(133外頻,PC2100) • DDR 333(166外頻,PC2700) • DDR 400(200外頻,PC3200) • 如外頻133MHz 購買PC133 SDRAM或DDR 266 • Rambus DRAM :簡稱DRDRAM Intel規格效能高於SDRAM(貴)很少人購買

7. 顯示卡 • ISA PCI AGP介面(目前主流) • AGP資料傳輸速率264Mb/Sec為PCI兩倍 • AGP 4X 1056MB/Sec • 晶片:GeForce 4 ,SiS ,nVIDIA Quadro 4 • Super-VGA 640*480以上 1千6百多萬色 • 內建TV-OUT 輸出到電視上 • 即電視和電腦螢幕同步顯示

8 音效卡 • Mic In:麥克風輸入聲音 • Line In:錄製一般音響,收音機 • Audio Out:電腦聲音接到一般音響 • Midi In:Midi 鍵盤,Midi 樂器

9. 常見音效晶片 • Creative:game 大多Game支援 • YAMAHA:Midi 音效特別好 • ESS • 若音效卡支援Double Surround,EAX,A3D • Q3D 特殊音效編碼技術則可達到模擬真實音場的效果

10.音效卡發聲技術 • 1.電子合成(FM):大多數應用程式或遊戲軟體,均透過音效卡的FM功能發聲 • 2.波形表(Wave Table):又稱音源表,用此技術音效卡又稱音源卡,乃取樣真實樂器聲音,比較不失真,達到原因重現境界 • 3.較高品質音效卡兼具以上功能,某些FM音效卡預留音源子卡擴充功能

11.硬碟 (Hard Disk) • 1.容量:40GB, 60GB,80GB 3.5吋 • 2.轉速:5400 rpm 7200rpm 轉速越高讀寫速率越快,易產生熱量,如主機通風不良,造成系統不穩定. • 3.平均搜尋時間:收到讀取命令,找到資料所需平均時間,值越小越好 • 4.Buffer緩衝區:512Kb,2Mb,8Mb越大效能越好 • 5.傳輸規格:硬碟與主機板間傳輸速率,ATA66, • ATA100,ATA133 主機板需有支援此規格速度

12. 軟碟(Floppy Disk) • 5.25吋,1.2MB 360KB • 3.5吋,1.44MB 720KB • 缺點容量小,易發霉磁頭刮傷,速度慢 • 原本可能被100MB zip 取代 • 目前可能被 USB隨插即用介面flash disk 128MB(每支1100元)等所取代

13. 光碟機 • 1.CD-ROM(唯讀式光碟機) • 單倍速:每秒讀150KB資料 52倍速=52*150KB 74分鐘(650MB) • 2.DVD-ROM • 單倍速:每秒讀1350KB資料 • 目前主流DVD16倍讀取CD約40或48倍

14.燒錄器 • CD-R:僅寫入一次,但可分段燒錄後結束空白片6元 • CD-RW:重覆抹寫1000次,空白片SONY 59元 • -------650-700MB (74-80分鐘) • DVD-RW 可寫入4.7GB • 48 10 40 48W 10R/W 40R • 自己經驗:BENQ 52 24 48 因燒不壞保證 • (主機CPU P-3 500 ,128MB DRAM ) • USB1.1 4X寫入 USB2.0 12X 寫入 • USB 2.0 4埠介面卡約 400元

15. 介面規格介紹 • SCSI(Small Computer System Interface) • SCSI-1可連結7-15部設備 • 如掃瞄器,燒錄機,硬碟有此介面需另購 • SCSI介面卡 • 有50 pin 68pin規格

16. 介面規格介紹 • IDE(Integrated Drive Electronics) • 最早為硬碟介面規格 • 每條IDE 排線可接兩個週邊設備如下 • IDE 1 硬碟C(開機碟) 硬碟D • IDE 2 CD-ROM 燒錄器

17. 介面規格介紹 • IEEE 1394 • 高傳輸能力:400Mbits/sec • 高擴充能力:串接63個設備 • 隨插即用 • 支援即時多媒體影音資料:如 D8 V8 DV • 家電,電腦,通信共同介面

18. 介面規格介紹 • USB(Universal Serial Bus) • 高傳輸能力:USB 1.1 12Mbits/sec • 高擴充能力:串接127個設備 • 隨插即用 • 目前主機外接週邊的主流連接介面 • 如滑鼠,掃瞄器,燒錄器

19. 介面規格介紹 • ISA(Industry Standard Architecture) • 8bits 16bits 黑色介面插槽 • PCI(Peripheral Component Interconnect) • 32bits 白色介面插槽 1993年 Intel主導 • 匯流排新架構,目前音效卡,網路卡,數據卡,SCSI介面卡均採PCI介面

20. 介面規格介紹 • AGP (Accelerated Graphics Port) • Intel主導為搭配顯示卡上3D圖形加速功能(如3D遊戲軟體必須搭配此卡)主機板上內建咖啡色介面為64 Bits傳輸介面 • AGP 1x 266Mb/sec 2x 533.3Mb/sec • 4x 1.06Gb/sec 8x 2.1 Gb/sec

21. 介面規格介紹 • PS/2 目前用在Mouse ,Keyboard介面 RS232序列通訊埠 • COM1(9針)以前Mouse 介面 • COM2(25針)(現改為9針) 以前Modem介面 • LPT1平行輸出入埠:舊印表機介面

簡報完畢謝謝各位!!
