slide1

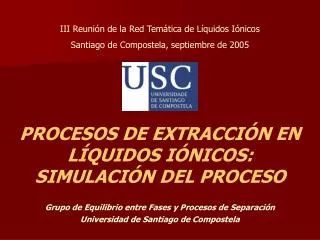

III Reunión de la Red Temática de Líquidos Iónicos

Santiago de Compostela, septiembre de 2005

PROCESOS DE EXTRACCIÓN EN LÍQUIDOS IÓNICOS: SIMULACIÓN DEL PROCESO

Grupo de Equilibrio entre Fases y Procesos de Separación

Universidad de Santiago de Compostela

slide2
Simulación de una columna de extracción para el proceso de separación limoneno/linalool (HYSYS)

Simulación de una columna de extracción para el proceso de separación ETBE/etanol (ChemCad)

Simulación del proceso completo de separación ETBE/etanol (ChemCad)

Conclusiones

Esquema de la presentación:

slide3

Columna de extracción

Separación limoneno/linalool

(HYSYS)

slide4

Datos y esquema

  • Unidad “Extractor”
  • Presión atmosférica (caída de presión despreciable)
  • Temperatura: 298.15 K
  • Definición del líquido iónico (new component)
  • Coeficientes NRTL, a partir de datos ELL
  • Alimentación: 75 kg/h LiM, 25 kg/h LiOH

Corriente rica en LiM

[emim][OMs]

LiM+LiOH

Corriente rica en líquido iónico, con LiOH

slide5

Peso molecular: 206.26

  • Densidad específica: 1.244
  • Punto de ebullición normal Temperatura de descomposición
  • Punto de fusión: 60.8 F
  • Capacidad calorífica DSC
  • Presión de vapor Coeficientes de Antoine (Psat=0)

Definición del líquido iónico

Metanosulfonato de etilmetilimidazolio

slide6

msoluto, extracto

x 100

% Extracción =

msoluto, alimentación

msoluto, extracto

% Prod Ext =

x 100

msoluto, extracto + msoluto,inerte

Análisis de la evolución de estos valores con la variación en el número de etapas teóricas de la columna de extracción (N) y en la relación disolvente/alimentación (S/F)

Porcentaje de extracción

Porcentaje de producto extraido

slide7

2-aminoetanol

butanodiol

% Extracción

1,2-propanodiol

etilenglicol

1,3-propanodiol

dietilenglicol

[emim][OMs]

slide8

2-aminoetanol

butanodiol

% Prod. Ext.

1,2-propanodiol

etilenglicol

1,3-propanodiol

dietilenglicol

[emim][OMs]

slide9

Columna de extracción

Separación ETBE/etanol

(ChemCad)

slide10

Datos y esquema

Corriente rica en ETBE

  • Unidad “Extractor”
  • Presión atmosférica (caída de presión despreciable)
  • Temperatura: 298.15 K
  • Definición del [emim][OMs] (new component)
  • Coeficientes NRTL, a partir de datos ELL

[emim][OMs]

ETBE + etanol

Corriente rica en líquido iónico, con etanol

slide11
ETBE: 9000 kg/h

Etanol: 1000 kg/h

ETBE: 7500 kg/h

Etanol: 2500 kg/h

% Extracción

Alimentación:

Alimentación:

slide12

% Prod. Ext.

Alimentación:

Alimentación:

  • ETBE: 7500 kg/h
  • Etanol: 2500 kg/h
  • ETBE: 9000 kg/h
  • Etanol: 1000 kg/h
slide13

Proceso completo

Separación ETBE/etanol

(ChemCad)

slide14
Presión: 1 atm

Temperatura: 298.15 K

Número de etapas: 5

Relación S/F: 0.40

Todos los valores corresponden a caudales, expresados en kg/h

Columna de extracción

ETBE: 8771.1

Etanol: 0.2

[emim][OMs]: 105.7

[emim][OMs]:4000

ETBE: 9000

Etanol: 1000

ETBE: 228.9

Etanol: 998.2

[emim][OMs]: 3894.3

slide15
Retirada de líquido iónico de las corrientes de salida de la columna extractora

La misma secuencia aplicada para la corriente de cabezas y la corriente de colas

Recuperación de líquido iónico

CAMBIADOR

VÁLVULA

CÁMARA FLASH

BOMBA

slide16

Integración de extractor y líneas de recuperación de líquido iónico

ETBE+(etanol)

[emim][OMs]+(etanol)

[emim][OMs]

ETBE + etanol

etanol+(ETBE)

[emim][OMs]+(etanol)

slide19

Proceso completo: caja negra

8746 kg/h

ETBE, 99.64%

Etanol, 0.36%

10000 kg/h

ETBE, 90%

Etanol, 10%

1254 hg/h

Etanol, 77.24%

ETBE, 22.76%

¡Problema!

¿Problema?

slide20

Isobuteno

REACCIÓN

Etanol

Integración de los procesos de reacción y purificación

PURIFICACIÓN

ETBE, 99.64%

Etanol

+

ETBE

slide21
Posible extensión del uso de los paquetes de software convencionales a la simulación de procesos con presencia de líquidos iónicos.

Necesidad de un mayor conocimiento de propiedades termofísicas y de equilibrio de líquidos iónicos, para avanzar en la fiabilidad de los resultados.

Conclusiones

slide22

III Reunión de la Red Temática de Líquidos Iónicos

Santiago de Compostela, septiembre de 2005

PROCESOS DE EXTRACCIÓN EN LÍQUIDOS IÓNICOS: SIMULACIÓN DEL PROCESO

GRACIAS POR SU ATENCIÓN

Grupo de Equilibrio entre Fases y Procesos de Separación

Universidad de Santiago de Compostela
