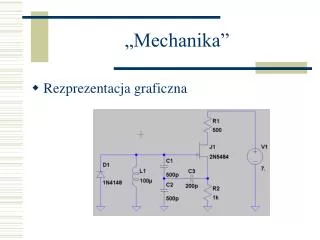

  1. „Mechanika” • Rezprezentacja graficzna

  2. „Mechanika” • Rezprezentacja tekstowa

  3. Struktura pliku SPICE

  4. Opis tekstowy • *;- komentarze • A-Z- oznaczenia elementów • . - dyrektywa • + - kontynuacja linii • .END (opcjonalnie na końcu) • Format linii <A-Z>XXXXX N1 N2 Wartość

  5. Wartości

  6. Typy elementów

  7. Model rezystora • TNom = 27st.C

  8. Model kondensatora, cewki

  9. Źródła napięcia, prądu

  10. Źródła napięcia, prądu • SIN

  11. Źródła napięcia, prądu • PULSE

  12. Źródła prądu, napięcia • PWL (PiecewiseLinear)

  13. Źródła napięciowe, prądowe • Zależne (sterowane): Źródło napięciowe, sterowane napięciem: Ename N+ N- NC1 NC2 Value Źródło prądowe sterowane napięciem:Gname N+ N- NC1 NC2 Value Źródło napięciowe, sterowane prądem: Hname N+ N- Vcontrol Value Źródło prądowe, sterowane prądem: Fname N+ N- Vcontrol Value

  14. Model diody

  15. Definicja modelu

  16. Model diody

  17. Tranzystor bipolarny

  18. Tranzystor bipolarny • ... i dużo więcej ...

  19. Podobwody

  20. Użycie podobwodu

  21. Przykład podobwodu

  22. Analizy

  23. Analizy

  24. Analizy

  25. Analizy

  26. Analizy

  27. Analizy

  28. Określanie obserwowanych napięć • Między węzłem a masą, np. V(N1) lub między dwoma węzłami, np. V(N1,N2) • Dodatkowo sufiksy:

  29. Algorytm pod spodem spice • jakie to są układy liniowe, a jakie nie • przykład układu liniowego, jak prowadzi do równań, jak jest rozwiązywany • Przykład układu nieliniowego, jak prowadzi do równań, metoda Newtona- Raphsona

  30. Modele podstawowych elementów w spice, • jak się określa model, • jak zdefiniować model i związać go z symbolem – przykład – UAF42
