  1. Penguat Operasional OP-AMP

  2. Penguat Operasional atau disingkat Op-amp adalah merupakan sutu penguat differensial berperolehan sangat tinggi yang terterkopel DC langsung, yang dilengkapi dengan umpan balik untuk mengendalikan karakteristik tanggapannya secara menyeluruh

  3. Op-amp ini digunakan untuk membentuk fungsi-fungsi linier yang bermacam-mcam atau dapat juga digunakan untuk operasi-operasi tak linier, dan seringkali disebut sebagai rangkaian terpadu linier dasar atau lebih persisnya analog.

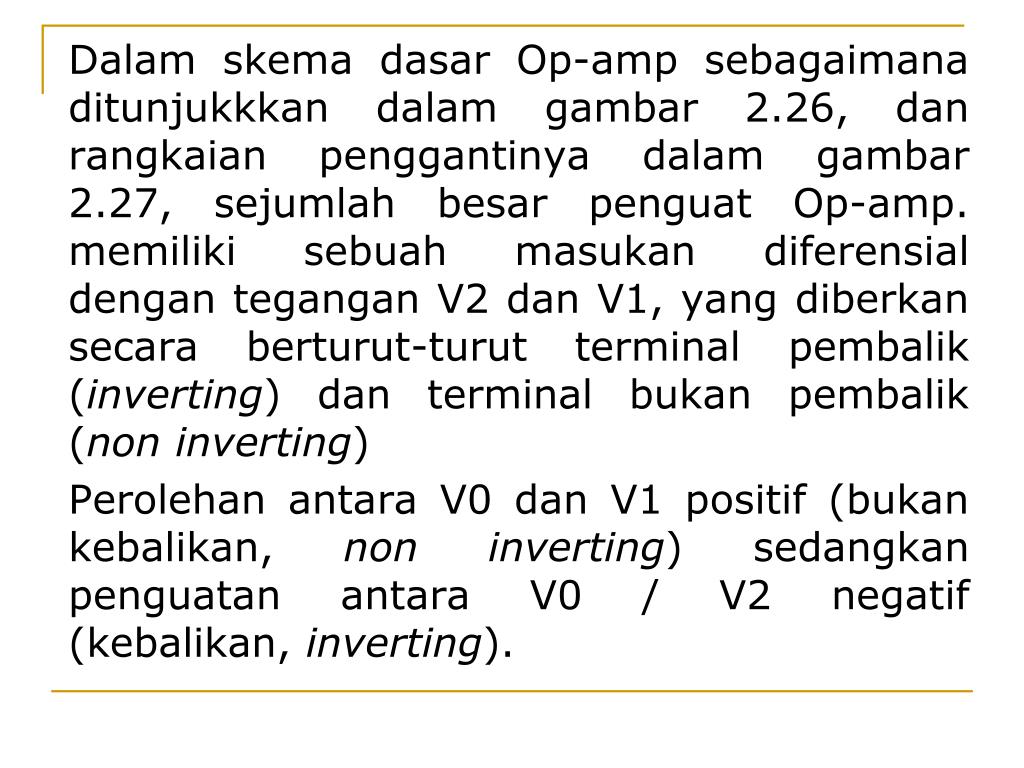

  4. Dalam skema dasar Op-amp sebagaimana ditunjukkkan dalam gambar 2.26, dan rangkaian penggantinya dalam gambar 2.27, sejumlah besar penguat Op-amp. memiliki sebuah masukan diferensial dengan tegangan V2 dan V1, yang diberkan secara berturut-turut terminal pembalik (inverting) dan terminal bukan pembalik (non inverting) Perolehan antara V0 dan V1 positif (bukan kebalikan, non inverting) sedangkan penguatan antara V0 / V2 negatif (kebalikan, inverting).

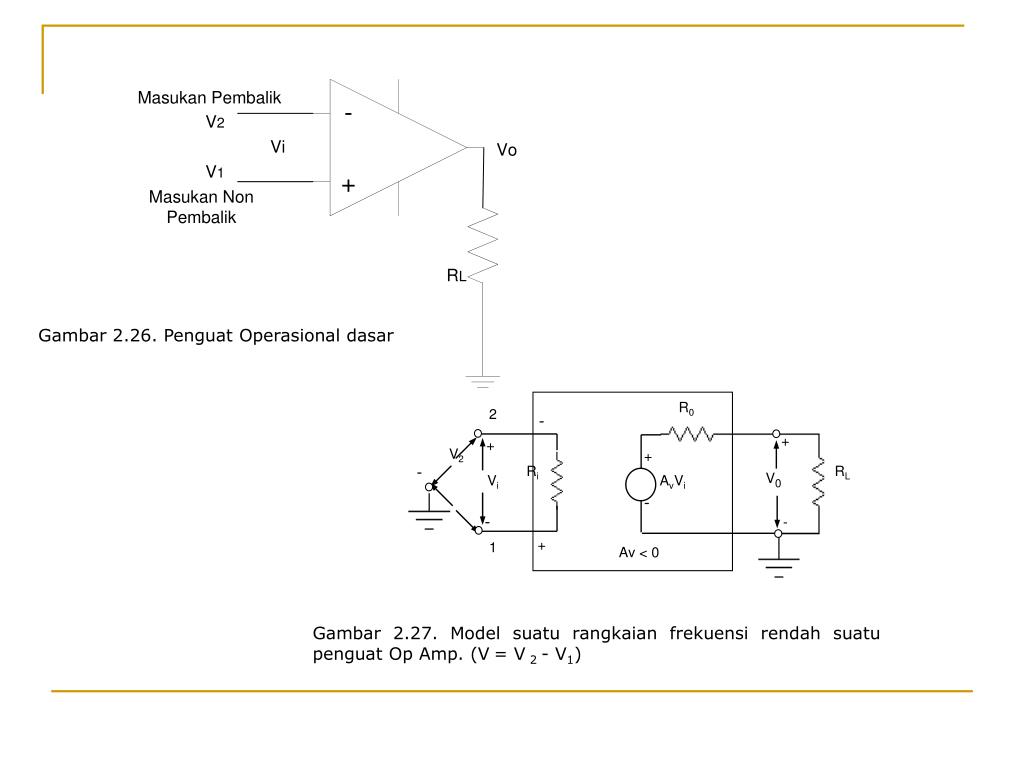

  5. R0 2 - + + V2 + - Ri RL V0 Vi AvVi - - - + 1 Av < 0 Gambar 2.27. Model suatu rangkaian frekuensi rendah suatu penguat Op Amp. (V= V 2 - V1) Gambar 2.26. Penguat Operasional dasar

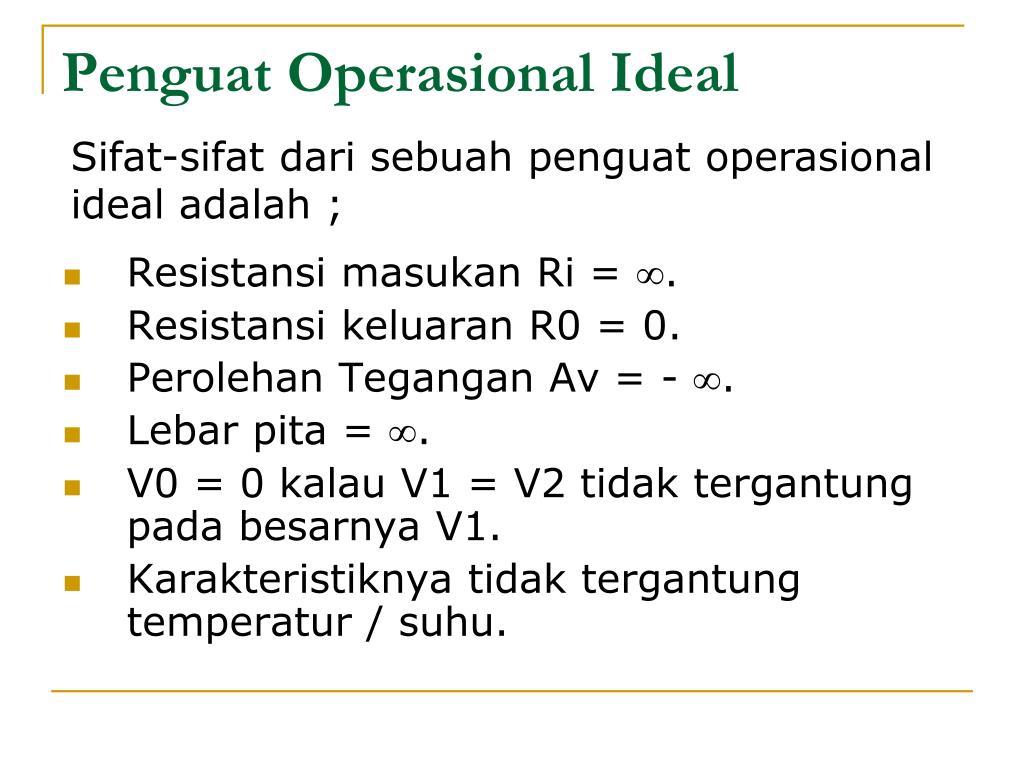

  6. Penguat Operasional Ideal Sifat-sifat dari sebuah penguat operasional ideal adalah ; • Resistansi masukan Ri = . • Resistansi keluaran R0 = 0. • Perolehan Tegangan Av = - . • Lebar pita = . • V0 = 0 kalau V1 = V2 tidak tergantung pada besarnya V1. • Karakteristiknya tidak tergantung temperatur / suhu.

  7. Comparator (Pembanding) • Sebagaimana ditunjukkan dari namanya, komparator secara harfiah berarti membandingkan, dalam hal ini adalah membandingkan dua macam tegangan pada kedua masukannya

  8. Dalam prakteknya tegangan yang satu dicatu oleh suatu acuan (reference) yang besarnya tetap, sedangkan yang lainnya oleh suatu masukan tegangan yang variable, bilamana tersambung (on). Apabila masukan non inverting lebih positif dari masukan inverting-nya, maka akan diperoleh keluaran maksismum positif. Dan bilamana masukan inverting lebih positif dibandingkan masukan non invertingnya, maka akan diperoleh keluaran maksimum negatif

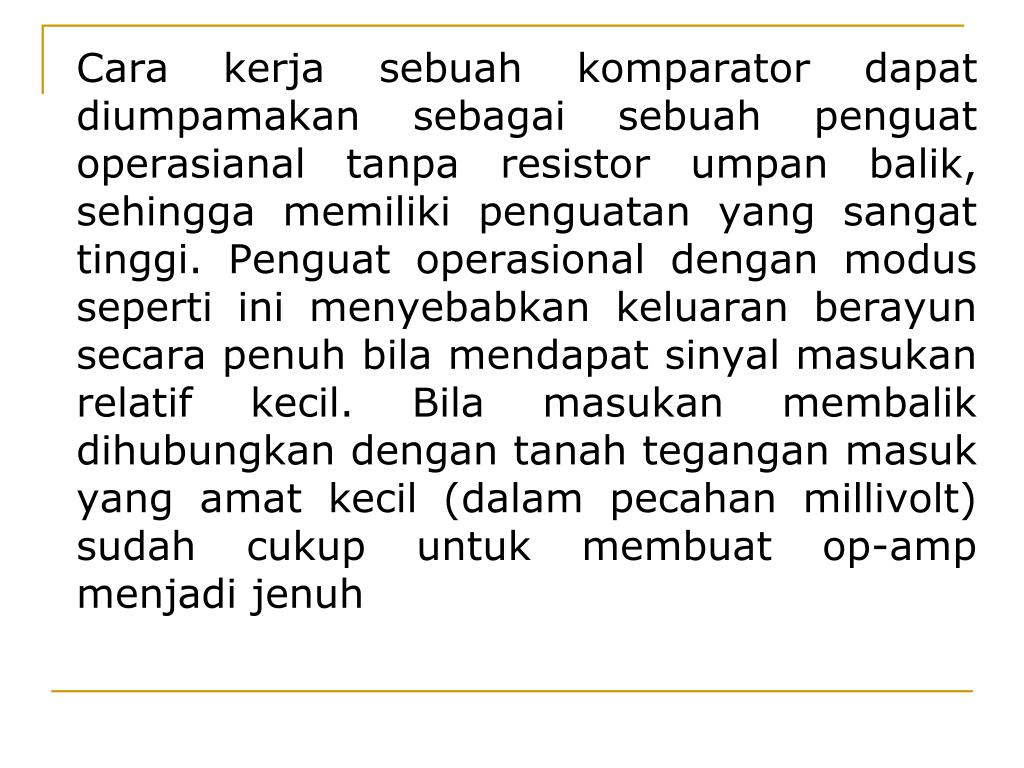

  9. Cara kerja sebuah komparator dapat diumpamakan sebagai sebuah penguat operasianal tanpa resistor umpan balik, sehingga memiliki penguatan yang sangat tinggi. Penguat operasional dengan modus seperti ini menyebabkan keluaran berayun secara penuh bila mendapat sinyal masukan relatif kecil. Bila masukan membalik dihubungkan dengan tanah tegangan masuk yang amat kecil (dalam pecahan millivolt) sudah cukup untuk membuat op-amp menjadi jenuh

  10. Misalnya, bila catu berharga 5 V, maka kepatuhan keluarannya berkisar antara –13 V sampai +13 V. Pada IC 741C, bati tegangan simpal terbuka biasanya berharga 100.000. dengan demikian tegangan masuk yang dibutuhkan untuk mengahasilkan kejenuhan positif adalah

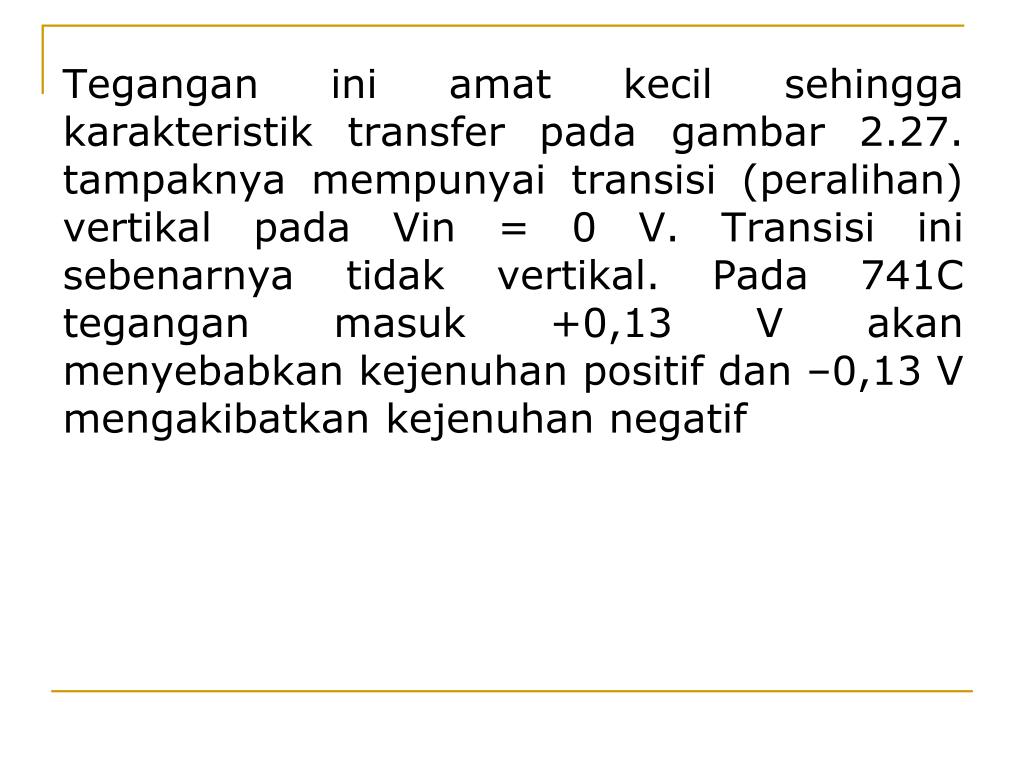

  11. Tegangan ini amat kecil sehingga karakteristik transfer pada gambar 2.27. tampaknya mempunyai transisi (peralihan) vertikal pada Vin = 0 V. Transisi ini sebenarnya tidak vertikal. Pada 741C tegangan masuk +0,13 V akan menyebabkan kejenuhan positif dan –0,13 V mengakibatkan kejenuhan negatif

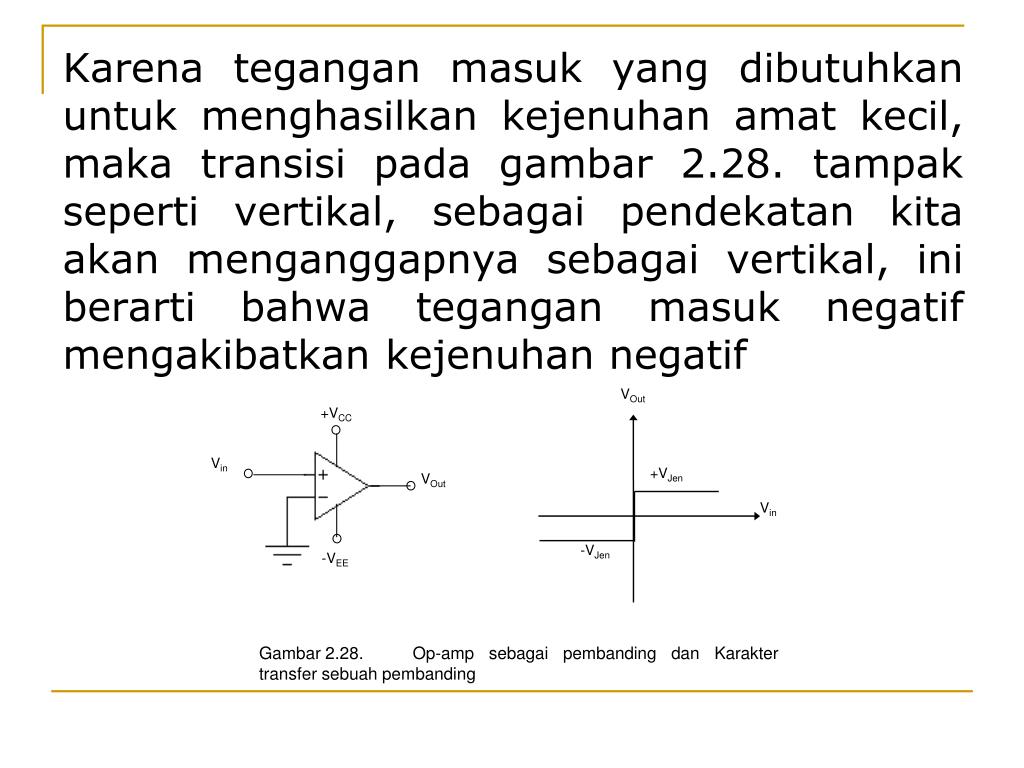

  12. Gambar 2.28. Op-amp sebagai pembanding dan Karakter transfer sebuah pembanding VOut +VCC Vin +VJen VOut Vin -VJen -VEE Karena tegangan masuk yang dibutuhkan untuk menghasilkan kejenuhan amat kecil, maka transisi pada gambar 2.28. tampak seperti vertikal, sebagai pendekatan kita akan menganggapnya sebagai vertikal, ini berarti bahwa tegangan masuk negatif mengakibatkan kejenuhan negatif

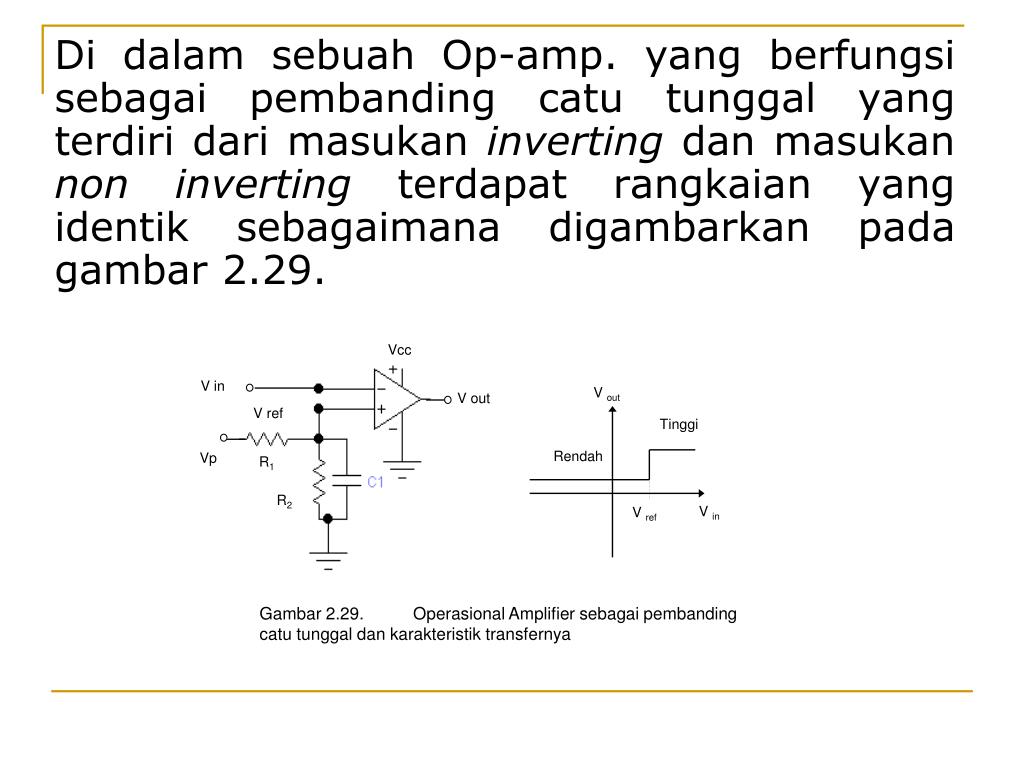

  13. - + V out Tinggi Rendah V in V ref • Gambar 2.29. Operasional Amplifier sebagai pembanding catu tunggal dan karakteristik transfernya Vcc V in V out V ref Vp R1 R2 Di dalam sebuah Op-amp. yang berfungsi sebagai pembanding catu tunggal yang terdiri dari masukan inverting dan masukan non inverting terdapat rangkaian yang identik sebagaimana digambarkan pada gambar 2.29.

  14. Dari gambar tersebut terlihat dimana Vref ditempatkan pada masukan inverting yang merupakan titik perpindahan terhadap tegangan masukan non inverting, bilamana tegangan masukan (Vin) sedikit lebih besar daripada Vref, maka keluarannya akan menjadi tinggi, dan sebaliknya bilamana Vin lebih kecil dibandingkan dengan Vref, maka keluarannya akan menjadi rendah. Tegangan acuan yang diterapkan pada masukan pembalik berharga positif atau samadengan
